3d-принтер: что это и как он работает?

Примеры использования

Нативные приложения Apple, а также ряд популярных сторонних программ получили дополнительные функции при сильном нажатии на иконку приложения на рабочем столе. Пользователь получил легкий доступ к функциональности без запуска и открытия приложения. В контекстном меню отображаются самые частые функции конкретной программы, а само приложение при этом не стартует. Кроме этого, ряд разработчиков добавили поддержку 3d touch и внутрь самих приложений для новых действий или облегчения выполнения старых.

Быстрый доступ

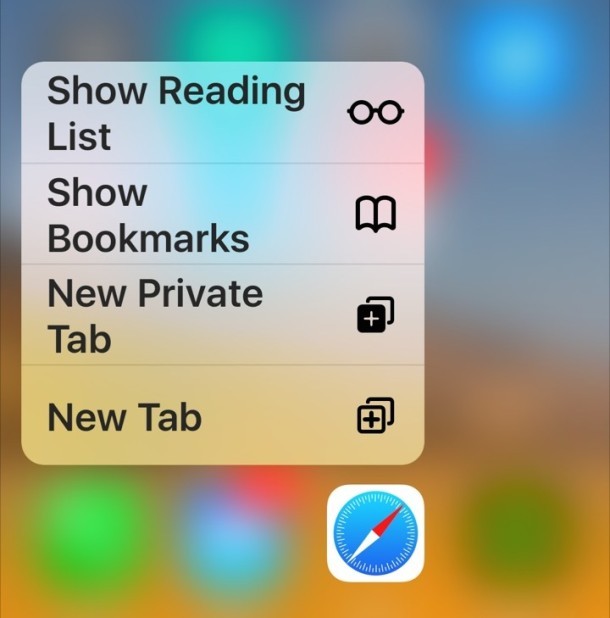

Наиболее используемая «фишка» 3d touch — это открытие контекстного меню без запуска программы. При сильном нажатии на иконку приложения на рабочем столе, открывается меню со свойствами и доступными функциями. Таким образом, для постоянных действий вам не надо ждать открытия приложения и совершать несколько лишних нажатий в общем меню. Так, App Store в контекстном меню предлагает поиск по магазину и ввод кода iTunes. Доступна кнопка обновления всех приложений и быстрые покупки. Для Safari доступно открытие новой вкладки, вкладки инкогнито, запуск панели закладок. Приложение «Музыка» откроет недавно прослушанные треки с полем поиска, а «Телефон» покажет четыре последних контакта, предложит создать новый и отобразит строку поиска.

Дополнительная функциональность

Ряд приложений используют технологию 3d touch для вызова дополнительных функций. В Instagam при сильном нажатии на миниатюре открывается полная версия изображения. WhatsApp и ряд других мессенджеров показывает предпросмотр выбранного диалога. Safari также может показать предварительную информацию с веб-страницы, без перехода на нее. Стандартное приложение «Сообщения» использует 3d touch для выбора шаблонных фраз ответа в диалогах.

4. Связь с физическим представлением трехмерных объектов

Трёхмерная графика обычно имеет дело с виртуальным, воображаемым трёхмерным пространством, которое отображается на плоской, двухмерной поверхности дисплея или листа бумаги. В настоящее время известно несколько способов отображения трехмерной информации в объемном виде, хотя большинство из них представляет объемные характеристики весьма условно, поскольку работают со стереоизображением. Из этой области можно отметить стереоочки, виртуальные шлемы, 3D-дисплеи, способные демонстрировать трехмерное изображение. Несколько производителей продемонстрировали готовые к серийному производству трехмерные дисплеи. Но чтобы насладиться объемной картинкой, зрителю необходимо расположиться строго по центру. Шаг вправо, шаг влево, равно как и неосторожный поворот головы, карается превращением трехмерности в несимпатичное зазубренное изображение. Решение этой проблемы уже созрело в научных лабораториях. Германский Институт Фраунгофера демонстрировал 3D-дисплей, при помощи двух камер отслеживающий положение глаз зрителя и соответствующим образом подстраивающий изображение, в этом году пошел еще дальше. Теперь отслеживается положение не только глаз, но и пальца, которым можно «нажимать» трехмерные кнопки. А команда исследователей Токийского Университета создали систему позволяющую почувствовать изображение. Излучатель фокусируется на точке где находится палец человека и в зависимости от его положения меняет силу акустического давления. Таким образом, становится возможным не только видеть объемную картинку, но и взаимодействовать с изображенными на ней предметами.

Однако и 3D-дисплеи по-прежнему не позволяют создавать полноценной физической, осязаемой копии математической модели, создаваемой методами трехмерной графики.

Развивающиеся с 1990-х годов технологии быстрого прототипирования ликвидируют этот пробел. Следует заметить, что в технологиях быстрого прототипирования используется представление математической модели объекта в виде твердого тела (воксельная модель).

2.5.2. Моделирование в электронных таблицах

Моделирование в электронных таблицах охватывает очень широкий класс задач в разных предметных областях. Электронные таблицы – универсальный инструмент, позволяющий быстро выполнить трудоемкую работу по расчету и пересчету количественных характеристик объекта. При моделировании с использованием электронных таблиц алгоритм решения задачи несколько трансформируется, скрываясь за необходимостью разработки вычислительного интерфейса. Сохраняется этап отладки, включающий устранение ошибок данных, в связях между ячейками, в вычислительных формулах. Возникают также дополнительные задачи: работа над удобством представления на экране и, если необходим вывод полученных данных на бумажные носители, над их размещением на листах.

Процесс моделирования в электронных таблицах выполняется по общей схеме: определяются цели, выявляются характеристики и взаимосвязи и составляется математическая модель. Характеристики модели обязательно определяются по назначению: исходные (влияющие на поведение модели), промежуточные и то, что требуется получить в результате. Иногда представление объекта дополняется схемами, чертежами.

Для наглядного отображения зависимости результатов расчетов от исходных данных используют диаграммы и графики.

В тестировании используется некоторый набор данных, для которого известен точный или приближенный результат. Эксперимент заключается во введении исходных данных, которые удовлетворяют целям моделирования. Анализ модели позволит выяснить, насколько расчеты отвечают целям моделирования.

1.2 Понятие компьютерное моделирование

Традиционно под моделированием на ЭВМ понималось лишь имитационное моделирование. Можно, однако, увидеть, что и при других видах моделирования компьютер может быть весьма полезен, за исключением разве физического моделирования, где компьютер вообще-то тоже может использоваться, но, скорее, для целей управления процессом моделирования. Например при математическом моделировании выполнение одного из основных этапов — построение математических моделей по экспериментальным данным — в настоящее время просто немыслимо без компьютера. В последние годы, благодаря развитию графического интерфейса и графических пакетов, широкое развитие получило компьютерное, структурно-функциональное моделирование, о котором подробно поговорим ниже. Положено начало использованию компьютера даже при концептуальном моделировании, где он используется, например, при построении систем искусственного интеллекта.

Таким образом, мы видим, что понятие «компьютерное моделирование» значительно шире традиционного понятия «моделирование на ЭВМ» и нуждается в уточнении, учитывающем сегодняшние реалии. Начнем с термина «компьютерная модель».

В настоящее время под компьютерной моделью чаще всего понимают:

− условный образ объекта или некоторой системы объектов (или процессов), описанный с помощью взаимосвязанных компьютерных таблиц, блок-схем, диаграмм, графиков, рисунков, анимационных фрагментов, гипертекстов и т. д. и отображающий структуру и взаимосвязи между элементами объекта. Компьютерные модели такого вида мы будем называть структурно-функциональными;

− отдельную программу, совокупность программ, программный комплекс, позволяющий с помощью последовательности вычислений и графического отображения их результатов, воспроизводить (имитировать) процессы функционирования объекта, системы объектов при условии воздействия на объект различных, как правило случайных, факторов. Такие модели мы будем далее называть имитационными моделями.

Компьютерное моделирование — метод решения задачи анализа или синтеза сложной системы на основе использования ее компьютерной модели.

Основные функции компьютера при моделировании:

− выполнять роль вспомогательного средства для решения задач, решаемых обычными вычислительными средствами, алгоритмами, технологиями;

− выполнять роль средства постановки и решения новых задач, не решаемых традиционными средствами, алгоритмами, технологиями;

− выполнять роль средства конструирования компьютерных обучающе — моделирующих сред;

− выполнять роль средства моделирования для получения новых знаний;

− выполнять роль «обучения» новых моделей (самообучающиеся модели).

Разновидностью компьютерного моделирования является вычислительный эксперимент.

Компьютерное моделирование, вычислительный эксперимент становится новым инструментом, методом научного познания, новой технологией также из-за возрастающей необходимости перехода от исследования линейных математических моделей систем .

Предметом компьютерного моделирования могут быть: экономическая деятельность фирмы или банка, промышленное предприятие, информационно-вычислительная сеть, технологический процесс, любой реальный объект или процесс, например процесс инфляции, и вообще — любая Сложная Система. Цели компьютерного моделирования могут быть различными, однако наиболее часто моделирование является, как уже отмечалось ранее, центральной процедурой системного анализа, причем под системным анализом мы далее понимаем совокупность методологических средств, используемых для подготовки и принятия решений экономического, организационного, социального или технического характера.

Компьютерная модель сложной системы должна по возможности отображать все основные факторы и взаимосвязи, характеризующие реальные ситуации, критерии и ограничения. Модель должна быть достаточно универсальной, чтобы по возможности описывать близкие по назначению объекты, и в то же время достаточно простой, чтобы позволить выполнить необходимые исследования с разумными затратами.

3.1. Параметрическое моделирование трехмерных твердотельных объектов в AutoCAD Designer R2.1 (модуль PARTS)

Как правило, даже сложные машиностроительные детали формируются из сравнительно простых элементов. Более того, многие формообразующие элементы являются стандартными конструкторско-технологическими элементами, например: фаска, сопряжение, отверстие. Другие же элементы, отличаясь простотой образующих поверхностей, тем не менее, обладают достаточно произвольной формой, но и в этом случае они всегда имеют один или более типичных профилей в одной из проекций или в сечении.

Процесс моделирования в AutoCAD Designer как раз и сводится к тому, чтобы сначала задать на плоскости типовой профиль, а затем придать ему пространственные свойства, построив так называемую базовую форму, а затем добавлять к ней новые конструкторско-технологические элементы (стандартные или описываемые типовыми профилями). Создание типовых профилей формообразующих элементов в AutoCAD Designer происходит в два этапа (при этом выполняемые действия максимально приближены к операциям, осуществляемым конструкторами в повседневной практике): сначала строится на так называемой эскизной плоскости концептуальный эскиз профиля, а затем на его элементы накладываются геометрические связи и вводятся параметрические размеры. По умолчанию при создании базовой формы в качестве эскизной плоскости используется плоскость XY пользовательской системы координат, однако задание профилей других конструкторских элементов может производиться и в плоскостях, отличных от исходной. В этом случае следует определить новую эскизную плоскость при помощи команды AMSKPLN (опция Sketch Plane в меню Parts, подменю Sketch или опция Плоскость построений в меню Детали, подменю Эскиз). Для ориентации эскизной плоскости в пространстве можно использовать как непосредственно грани существующей модели, так и специальные неформообразующие конструкционные элементы — рабочие плоскости. Помимо рабочих плоскостей в AutoCAD Designer для привязки формообразующих элементов при моделировании также эффективны другие неформообразующие конструкционные элементы: рабочая ось и рабочая точка.

Виды и уровни 3D-моделей

Существует несколько видов трехмерных моделей:

• полигональная модель;
• NURBS поверхности.

Вторые имеют более высокий уровень точности, так что их чаще всего используют инженеры, машиностроители и архитекторы. А вот полигональные модели чаще используются для создания 3D-изображений в мультипликации, кинематографе и компьютерных играх. Они состоят из многочисленных простейших геометрических фигур, которые также называют примитивами.

Кроме того, есть три вида 3D-моделирования:

• каркасное моделирование;
• поверхностное моделирование;
• твердотельное моделирование.

Первый из них, наиболее простой вид – это каркасное моделирование. Модели, получаемые при создании этого типа воспроизведения, будут называться проволочными или каркасными. Состоят они из линий, дуг и сегментов. Изображения такого типа не передают полную информацию об объекте: ни об объеме, ни о структуре поверхности из такой модели узнать невозможно, зато можно изучить его устройство и функциональность. Главным преимуществом каркасного моделирования является то, что на хранение трехмерных моделей, созданных этим способом, не требуется много оперативной памяти компьютера. Чаще всего каркасная визуализация применяется в специализированных программах для построения предполагаемой траектории движения устройства или инструмента.

Второй вид 3D-моделирования – это поверхностное моделирование. В отличие от каркасного, здесь имеются не только сегменты, линии и дуги, но и поверхности образующие контур отображаемого объекта.

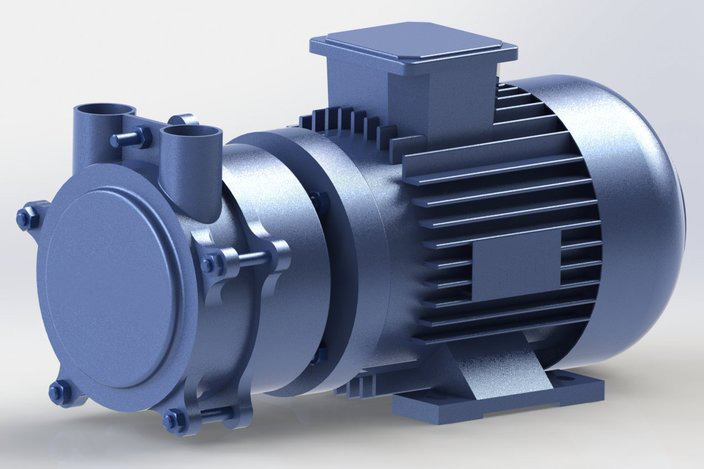

Ну и последний, самый точный и достоверный тип 3D-моделирования, называется твердотельное моделирование. В результате его использования можно получить настоящий образец готового объекта, который передает все данные о нем. Модель, созданная благодаря этому способу визуального воспроизведения, содержит линии, грани, текстуру и данные об объеме и массе тела. Хотя изображения и занимают наибольший объем памяти компьютера по сравнению с остальными, но он полностью описывает готовый объект. Твердотельное моделирование используется повсюду: при создании техники, промышленных деталей, мебели, ювелирных изделий, кино и компьютерных игр.

Из-за того, что 3D-модели используются практически во всех сферах нашей жизни, можно выделить четыре уровня сложности объемных изображений:

• Первый – простейший – не содержит информации о структуре и мелких деталях объекта, например бокалы и простые рамки.
• Второй, немного более сложный уровень, содержит более детальную информацию о модели. К такому уровню можно отнести тумбы, столы и другие несложные предметы.
• К третьему уровню можно отнести гарнитуры мебели и технику для дома из-за многочисленных мелких деталей и сложной неоднородной структуры.
• Ну а четвертый чаще всего используется инженерами, примерами трехмерных моделей этого уровня могут служить модели станков, автомобилей и другой сложной техники.

Все уровни модели соотносятся и с видами 3D-моделирования, так первые два – это каркасный, третий – поверхностный, а четвертый – твердотельный способ визуализации.

Движение в 3D

Мы узнали, как выводится одно изображение, но ведь 3D бывает ещё и в фильмах и играх, где постоянно происходит какое-то движение. На самом деле мы до сих используем тот же принцип анимации, что и несколько веков назад.

В 1877 году был изобретён праксиноскоп — барабан, обклеенный изнутри последовательностью изображений. В его центре есть ещё один барабан поменьше, обклеенный зеркалами. Если смотреть в центр устройства, когда оно вертится, можно увидеть иллюзию движения:

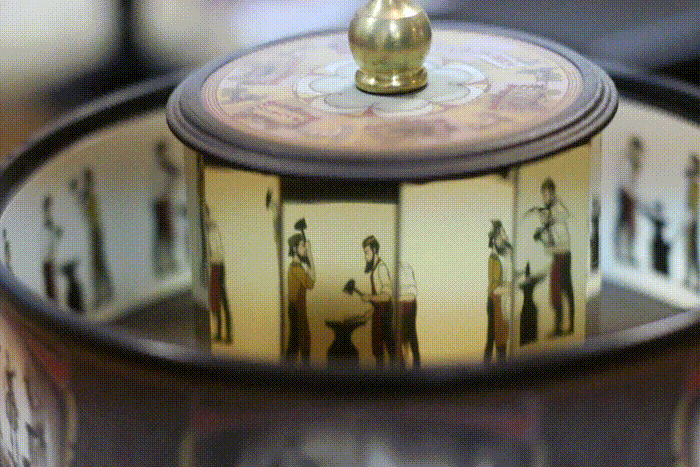

Сейчас это выглядит так:

1. На монитор транслируется отрисованная сцена.
2. Положение объектов на ней немного меняется.
3. И на экран выводится обновлённое изображение.

Большинство современных мониторов могут выводить 60 картинок (кадров) в секунду (англ. Frames Per Second, FPS), благодаря чему создаётся ощущение плавности.

Сравнение плавности движения в играх при 30 FPS и 60 FPS

В случае с играми все кадры отрисовываются в реальном времени. То есть, пока пользователь играет, положение объектов на сцене меняется, компьютер 60 раз в секунду проверяет, как это всё выглядит, и обновляет изображение на мониторе.

Разумеется, это накладывает ограничения на качество изображения. Например, в играх только недавно появилась технология трассировки лучей (англ. Ray Tracing), которая позволяет программно рассчитывать рассеивание лучей света.

Вот, например, как выглядит сцена из Minecraft без RTX (технология трассировки лучей в видеокартах Nvidia):

И вот так она меняется с RTX:

Технология Ray Tracing делает свет и тени реалистичными, поэтому даже такие кубические игры, как Minecraft, выглядят очень правдоподобно.

В мультипликации же таких ограничений почти нет:

1. 3D-художники составляют сцену.
2. Прописывают поведение камеры и объектов.
3. И запускают рендеринг видео.

Что собой представляет эта технология?

Специфика метода заключается в построении 3D объектов, с помощью специальных плоскостей (полигонов). С его помощью в 3D Max, можно создавать ряд объектов, без которых любой интерьер был бы пустым. В 3D Max полигональное моделирование, выполняет основную функцию, без этого способа построение объектов становится не возможным.

Любые полигональные фигуры, состоят из граней плоскостей (полигонов), объединённых в один элемент с помощью вершин:

• Ребро – представляет собой линию, выступающую за границу грани;
• Грань (полигон) – плоскость, состоящая из треугольных или четырёхугольных ячеек, образующих сетку. Количество ячеек неограниченное;
• Вершина – точка, соединяющая рёбра.

Все объёмные тела имеют свой каркас, который составляет основу модели: с его помощью можно редактировать изделие, менять форму, вытягивать, передвигать и т. п.

В проектировании архитектурных сооружений, дизайне малых форм и т. п, там, где требуется передать точное сходство с прототипом, часто применяется метод полигонального моделирования.

На начальном этапе конструирования, создаются низкополигональные модели, что даёт возможность сократить время на обработку данных. При этом уровень детализации будет невысоким.

Что бы создать модель с более проработанной детализацией, необходимо увеличить число полигонов, такое изделие будет называться высокополигональным. Метод применяется, когда необходимо создать точную копию объекта.

Конструирование происходит в несколько уровней, по стандартной схеме, путём постепенного увеличения полигонов.

• Сначала, создаётся базовая форма изделия.
• После этого, добавляются фаски для уточнения формы.
• И в завершении, прорабатываются все детали, поверхность сглаживают.

Несмотря на то, что полигональное моделирование считается самым распространённым способом построения 3D объектов, но это не единственный метод, используемый в создании трёхмерных изображений. Так, например: при проектировании объектов животного мира или растений, лучше всего использовать сплайновое моделирование.

Возможные пути исследования.

Для изучения Q-схем используются два подхода: аналитический и имитационный. При аналитическом подходе подлежащая анализу схема описывается с помощью формул, отражающих зависимости между ее различными параметрами. Однако, следует отметить, что разработанные методы аналитического изучения Q-схем подходят далеко не для каждой конкретной системы, они пригодны лишь для систем общего типа. Поэтому при аналитическом изучении систем их необхродимо упрощать до систем основных типов, что в последствии конечно-же сказывается на результатах исследования. При имитационном подходе ставится эксперимент на машинной модели системы, которая предварительно реализуется на одном из созданных специально для этого языков имитационного моделирования (например, SIMULA, SIMSCRIPT, GPSS и др.) или на языке общего назначения (BASIC, PASCAL, FORTRAN, C++ и др.).

2.3. Построение компьютерной модели

Построение компьютерной модели базируется на абстрагировании от конкретной природы явлений или изучаемого объекта-оригинала и состоит из двух этапов – сначала создание качественной, а затем и количественной модели. Компьютерное же моделирование заключается в проведении серии вычислительных экспериментов на компьютере, целью которых является анализ, интерпретация и сопоставление результатов моделирования с реальным поведением изучаемого объекта и, при необходимости, последующее уточнение модели и т. д.

Итак, к основным этапам компьютерного моделирования относятся:

1.
Постановка задачи, определение объекта моделирования:

на данном этапе происходит сбор информации, формулировка вопроса, определение целей, формы представления результатов, описание данных.

анализ системы, содержательное описание объекта, разработка информационной модели, анализ технических и программных средств, разработка структур данных, разработка математической модели.

3.
Формализация, то есть переход к математической модели, создание алгоритма:

выбор метода проектирования алгоритма, выбор формы записи алгоритма, выбор метода тестирования, проектирование алгоритма.

4.
Программирование:

выбор языка программирования или прикладной среды для моделирования, уточнение способов организации данных, запись алгоритма на выбранном языке программирования (или в прикладной среде).

5.
Проведение серии вычислительных экспериментов:

отладка синтаксиса, семантики и логической структуры, тестовые расчеты и анализ результатов тестирования, доработка программы.

6.
Анализ и интерпретация результатов:

доработка программы или модели в случае необходимости.

Существует множество программных комплексов и сред, которые позволяют проводить построение и исследование моделей:

— Графические среды

— Текстовые редакторы

— Среды программирования

— Электронные таблицы

— Математические пакеты

— HTML-редакторы

— СУБД

и др.
