Виды карандашей для правки кругов

На практике обычно применяют инструменты нескольких основных видов, различающиеся по расположению алмазов в рабочей части.

  • Тип Ц — расположение кристаллов цепочкой.
  • Тип С — камни идут слоями (с перекрытиями и без).
  • Тип Н — кристаллы не имеют определенной ориентации.

Также изделия относят к разным маркам по количеству алмазов и их массе, размеру оправы и другим параметрам.

Изображение № 3: Таблица соответствия типов карандашей и вариантов обработки поверхностей

К примеру, карандаш типа Ц выполняется из кристаллов массой 0,03–0,5 каратов. Изделия используют для восстановления кругов, предназначенных для бесцентрового фасонного, внутреннего и круглого шлифования.

Инструменты подвида С бывают двух марок:

  • мелкозернистые с 10 и более алмазами в одном слое;
  • малозернистые с 2–5 камнями на слой.

Изделия обоих типов подходят для чистового шлифования поверхностей.

Карандаш С-класса изготавливается из колотых и дробленых алмазов и используется для восстановления формы абразивных кругов мелкозернистой структуры.

Использование алмазных правил

Алмазный карандаш для правки абразивных кругов отличается высокой устойчивостью к истиранию, обеспечивает постоянство профиля круга, а технологический процесс достаточно прост. Для его проведения не требует никаких дополнительных приспособлений и усилий.

Алмазным карандашом можно править не только наружную сторону кругов, но и внутреннюю. Чтобы максимально использовать рабочую поверхность карандаша его устанавливают на подручник или в приспособление, наклоняя по пути вращения под углом 10° — 15°. Из-за чего режущая кромка будет находиться ниже оси центров на 2 мм.

При работе мелкая стружка и частицы зерен материала круга заполняют поры, после чего поверхность становится вязкой. Удаление такого слоя с поверхности обеспечивает правящий инструмент, восстанавливая обрабатывающие характеристики.

Алмазный карандаш для правки шлифовальных кругов используется и для новых кругов. Производитель гарантирует целостность и безопасность абразивного инструмента, но в большинстве случаев новые изделия имеют биение. Проверить данный факт можно просто. Во время вращения, медленно подводя к поверхности мелок или маркер, он будет оставлять на ней след. Это говорит об избытке материала, который требуется удалить.

Принцип действия

Принцип работы шарошки для правки шлифовальных кругов довольно прост. Набор таких инструментов, собранный в единый блок, помещается на специальную ось, оснащенную рукояткой для оператора, и вводится в контакт с вращающимся абразивным кругом. В результате набор шарошек тоже начинает вращаться на оси, обкатываясь и скользя по поверхности обрабатываемого круга. Поскольку рабочая часть шарошек закалена и отличается высокой твердостью, при их взаимодействии с кругом с него снимается слой абразива, а значит, его поверхность выравнивается.

По похожему принципу работает правящий инструмент, рабочим органом которого является алмаз, вернее, набор алмазов, закрепленных на специальной оправке в определенном порядке или произвольно. Наборы шарошек-звездочек могут не только фиксироваться на ручных приспособлениях для правки, но и использоваться в составе устройств, устанавливаемых на неподвижном основании.

Шарошки собираются в державку, которая устанавливается на подручник станка до упора в наждачный камень

К недостаткам, которыми обладает шарошечный инструмент для правки абразивных кругов, следует отнести:

  • невысокую точность выполняемой обработки;
  • большое количество пыли, образующейся в процессе правки.

Проблема с пылью даже при использовании ручного инструмента, оснащенного шарошками, решается достаточно легко. Для этого к его полой рукоятке прикрепляют шланг, соединенный с пылесосом.

Конечно, нельзя не отметить и преимущества правки посредством шарошек. Сюда следует отнести:

  • высокую производительность;
  • исключение заглаживания абразивного круга, обрабатываемого правящим инструментом.

Метод правки шлифовальных кругов обкатыванием

При выполнении правки с применением шарошек используется метод обкатывания. Его суть заключается в том, что инструмент, обкатываясь по обрабатываемому кругу, дробит, скалывает и удаляет с его поверхности абразивные зерна и скрепляющий их материал. Таким образом, поверхность абразивного круга очищается от инородных включений и выравнивается.

На сегодняшний день многие производители создают более усовершенствованные правящие инструменты на основе шарошек. Рабочим органом таких приспособлений является кассета, в которой уже скомплектован и надежно зафиксирован набор шарошек, размещенных на валу.

Маркировка алмазных карандашей

Чтобы выбрать подходящий инструмент, обратите внимание на маркировку. Стандартные обозначения изделий прописаны в ГОСТ 607-80

В регламенте указаны такие параметры, как размер инструмента, разновидности, технические требования и т. п.

Обязательными становятся следующие пункты:

  • товарная марка компании, которая выпустила карандаш;
  • обозначение изделия без первых шести цифр;
  • виды алмазов (01, 02, 03), где буква А соответствует природным камням, С — синтетическим;
  • номер согласно маркировке производителя.

Пять первых цифр в шифре — стандартное обозначение расположения камней и их веса, который колеблется в пределах 0,5–2 карата.

Номера 0051–0055

Изображение № 4: Цепочное расположение природных алмазов

В этих изделиях камни размещены по цепочке. Сфера применения карандашей — правка абразивных кругов средней плотности. В составе — природные алмазы.

Масса алмаза по номерам:

  • 0051–0053 — 0,5 карат;
  • 0054 — 1 карат.

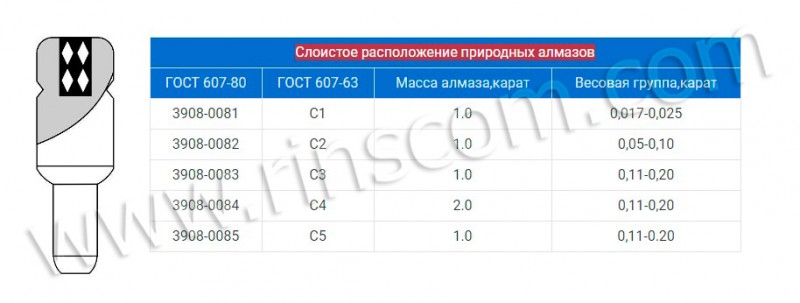

Номера 0081–0085

Изображение № 5: Слоистое расположение природных кристаллов

Кристаллы идут послойно. Изделия используют для правки кругов максимальной твердости. В составе — природные алмазы.

Масса алмаза по номерам:

  • 0081–0083, 0085 — 1 карат;
  • 0084 — 2 карата.

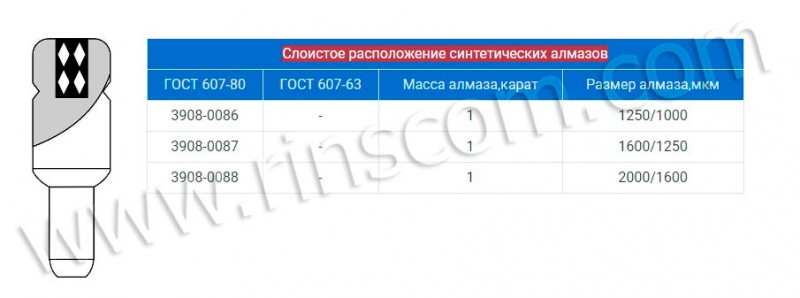

Номера 0086–0088

Изображение № 6: Послойное расположение технических камней

Алмазы в изделиях расположены слоями. Масса всех кристаллов — 1 карат. Камни синтетические, подходят для шлифовки кругов средней твердости диаметром до 600 мм.

Номера 0059–0068

Изображение № 7: Неориентированное расположение алмазов

Камни в изделиях идут без определенной ориентации. Масса алмазов — 1 карат. Карандаши подходят для правки кругов, которые используют в чистовой обработке инструментов из твердых сплавов.

Конструктивные особенности и области применения шлифовального круга

Шлифовальный круг состоит из абразивной поверхности, которую составляют связанные между собой фракционные зерна.

Отличительные особенности кругов между собой определяются сферой их использования. При длительной работе есть вероятность стачивания концевой части, что приводит к неравномерности шлифования и может спровоцировать порчу детали.

Мягкие круги способны самозатачиваться. Когда поверхностный слой стирается, в работу вступают новые зерна, расположенные под ним. На функционале самого круга это никак не сказывается.

Твердые круги лишены этой возможности по причине засаливания и затупления. Это вызвано засором пор фракций круга обтачиваемым материалом. Шлифовальный круг перестает выполнять свои функции и нуждается в правке.

Материалы для правки абразивных кругов

Изнашивание абразивных кругов происходит по разным причинам. Среди них скалывание зерен, разрушение формы зерна, истирание и засаливание. Правка таких дефектов может осуществляться не только металло-алмазными карандашами, но и такими способами:

  • шарошками;
  • роликами твердосплавного или алмазного типа;
  • накатниками стальными;
  • алмазами, расположенными в специальной оправе;
  • кругами алмазными.

Применение любого из этих способов восстановит режущую способность круга, геометрическую форму рабочей поверхности. При выполнении правки с помощью соответствующего инструмента снимают с рабочей поверхности слой пришедшего в негодность абразива.

К режимам правки относят:

  • скорость вращения, указываемую в м/мин;
  • подачи продольная и поперечная;
  • число проходов.

От поставленной задачи зависит подбор материала, с помощью которого будет выполняться обработка. Изделия имеют рабочую часть в виде зерен алмазного порошка натурального и синтетического происхождения, вкрапленных в металл. Различается она не только по происхождению алмазных зерен, но и по их расположению и величине. Правильные карандаши должны соответствовать ГОСТ 607-80 и техническим условиям производителя. Различают изделия, где алмазы расположены в виде цепочки, послойно, неориентированно и на поверхности в виде сферы. Правка может выполняться с применением алмазов и сырья разного качества, состава и происхождения, а также из композита АКТМ.

Инструмент с цепочным расположением алмазов.

С алмазами, расположенными слоями. Выпускаются такие инструменты 2 типов, различающихся количеством зерен размером от 0,1 до 0,2 карат в каждом слое. В первом случае их количество не превышает 5 алмазов, во втором их количество достигает 10. Применяются эти правильные инструменты, относящиеся к мелкозернистым с повышенной износостойкостью, для финишной правки кругов. Относятся к типу 02 (С).

С алмазами на поверхности в виде сферы. Выпускаются изделия с алмазами, расположенными на такой поверхности, с количеством зерен размером от 0,05 до 0,2 карат. Относятся к типу 03.

Неориентированное или хаотичное расположение. Различаются величиной абразива и его качественными свойствами Относятся к типу 04 (Н). Используются для выравнивания поверхностей кругов, имеющих мелкозернистую структуру.

Как устроен алмазный карандаш?

Алмазный правящий карандаш имеет вид штыря из стали длиной в 5 см. В нижней части изделия размещены природные/синтетические алмазы. Функцию связующего звена выполняет металлический сплав с коэффициентом расширения, близким к аналогичному показателю у кристаллов алмаза.

Изображение № 1: Схема устройства алмазных карандашей типов 01, 02, 03, 04 по ГОСТу

Оправа изделий бывает различных форм: цилиндр, ступени, конус. Есть алмазные карандаши с резьбой. Внутри изделия алмазы удерживаются методом пайки, чеканки или металлическими зажимами. Крепить карандаш в фиксатор следует таким образом, чтобы инструмент выступал за края оправы максимум на ¼ длины.

Способы правки шлифовальных кругов и их особенности

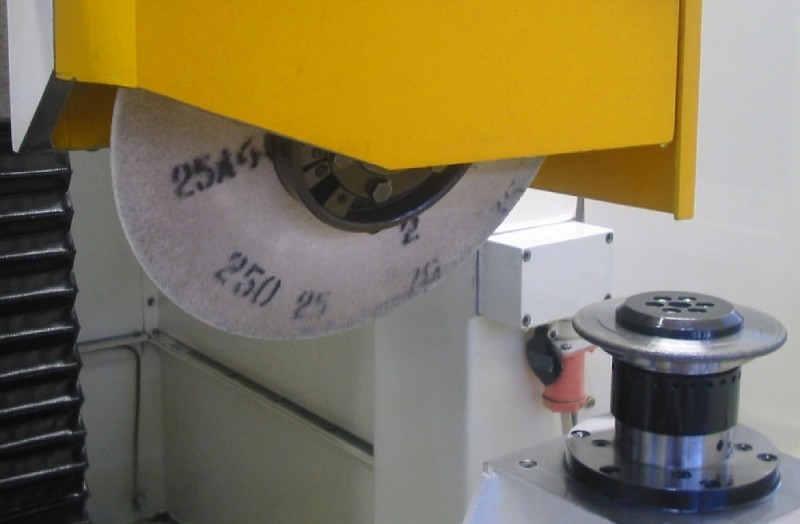

Полуавтомат для правки амбразивного диска

Есть несколько вариантов восстановления геометрии и остроты шлифкруга, каждый из которых имеет свои особенности.

Обтачивание

Этот метод предполагает разрушение поверхностного засаленного слоя абразива и высвобождение новых частиц, которые будут выполнять основную работу по шлифованию. Работу выполняют по схеме:

  1. Устанавливают правящий инструмент на подручник.
  2. Запускают шлифовальный круг, к которому подносят шарошки или иглы для обтачивания.
  3. Контролируют угол взаимодействия двух плоскостей, при необходимости увеличивают его.
  4. Регулируют скорость вращения диска, чем она выше, тем более абразивной будет поверхность.

Понять, что процесс правки выполнен правильно можно только после оценки поверхности. Для этого берут обычную линейку и прикладывают ее к кругу. Если все ее части плотно соприкасаются с поверхностью круга, значит, правка прошла успешно. Образование неровностей может устраняться при дополнительной точечной обработке неровностей.

Обтачивание является одним из самых простых и быстрых методов правки

При работе важно соблюдать все меры предосторожности

Обкатывание

Для работы подойдет инструмент округлой формы, который при соприкосновении с шлифкругом будет стачивать верхний слой до нужных границ. Такой метод удобен при наличии глубоких сколов и сильных загрязнений абразива. Применяются такие высокопрочные материалы:

  • ролики из твердых сплавов;
  • шарошки;
  • карбидокремниевые диски;
  • стальные круги с каленным покрытием.

Шлифовка

Этот метод предполагает воздействие на поверхность шлифкруга сверхпрочным материалом, который выравнивает поверхность и геометрию. Чаще всего применяют алмазные круги, которые имеют собственную ось вращения. Для достижения максимального результата, диск закрепляют стационарно.

Шлифовка выполняется на низких оборотах, поскольку это позволяет контролировать силу нажатия на поверхность и глубину стачивания.
