Насосы гвс: устройство, принцип работы, виды, сферы применения

Схемы монтажа

В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:

  • последовательное соединение с одним контуром;
  • параллельное подключение с коллектором.

В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.

Простейшая схема монтажа рециркуляционного насоса

Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае рециркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении  общая длина маршрута становится слишком большой.

Принцип работы

Рециркуляционный насос вовсе не обязателен, однако значительно повышает комфорт и даже качество горячей воды. Основная его задача – перекачка воды по трубопроводу в замкнутом контуре от бойлера к точкам забора и обратно. Для этого специально разрабатываются аппараты с малой производительностью, малошумные и низким энергопотреблением. Основное требование к насосам – устойчивость к высокой температуре, стабильная работа при условии, что вода нагревается до 65°С.

В совокупности рециркуляционные насосы для горячей воды все-таки отличаются от насосов для отопления. Последние рассчитаны на температуру вплоть до 90°С и со значительно большей производительностью. Взаимозаменяемость при этом неактуальна. При большом желании насос от отопления можно использовать в рециркуляции ГВС, однако наоборот применять насос нельзя.

Особенно востребован циркуляционный насос в домах площадью более 200 м кв., где бойлер располагается в отдельном помещении или подвале, и имеются несколько точек водозабора, разнесенные по дому. Ждать, пока с труб стечет холодная вода, придется долго, что существенно увеличивает расход. Если в бойлере вода нагревается до 65-80°С, то погибают почти все болезнетворные бактерии, однако в трубах, где вода остывает, они способны активно размножаться.

Регулярная прокачка воды по трубам устраняет эти проблемы на корню. Однако за счет теплопотерь в трубах возрастает нагрузка на котел или водонагреватель, так что установка рециркуляционного насоса в меньшей степени сказывается на экономии и отвечает в первую очередь за комфорт жильцов.

Чтобы использовать рециркуляционный насос, разводка ГВС по дому должна выполняться в виде закрытого контура, замкнутого на бойлере. От него уже выполняется подключение всех точек забора воды. Если брать воду с верхней части бойлера, то это будет считаться началом контура, тогда насос устанавливается на втором входе в бойлер, расположенном в нижней части аккумулирующей емкости на одном уровне с входом на подачу холодной водопроводной воды.

Характеристики

В списке основных характеристик циркуляционных насосов:

  • производительность, м3/час (литр/мин);
  • напор, создаваемое давление, метры или Па;
  • потребляемая мощность, Вт;
  • способ управления (по таймеру или датчику температуры).

Мощность и производительность для рециркуляционного насоса нужна небольшая. Необходимо перекачивать воду только в тубах с малым внутренним объемом, притом с небольшой скоростью. Достаточно аппарата с производительностью всего 0,2-0,6 куб.м/час, чтобы постоянно поддерживать температуру воды в трубах протяженностью до 40-50 метров.

Потребление насоса так же низко и составляет от 5 до 20 Вт. Этого достаточно для стабильной работы и выполнения поставленной задачи.

Важнее подобрать правильно напор, создаваемый насосом. Чаще в доме или тем более квартире разводка выполняется по одному этажу на одном уровне, тогда и достаточно напора, эквивалентного 0,5-0,8 метрам водяного столба. Однако если необходимо обеспечить беспроблемную циркуляцию воды в доме с несколькими этажами, то и насос должен справляться с подъемом воды на заданную высоту, притом с запасом. Производительность насоса напрямую зависит от фактически установленной нагрузки.

Конструкция

Для циркуляции воды используются центробежные насосы. В них основные элементы – это корпус ракушка, крыльчатка и двигатель. Подача воды происходит в центр крыльчатки. Ее раскручивает двигатель, и под воздействием центростремительной силы вода с напором движется по внешнему краю ракушки к выходному патрубку.

Для рециркуляционного насоса преимуществами являются бесшумность и малые габариты. Потому используются малые насосы преимущественно с мокрым типом ротора. Ротор – это внутренняя подвижная часть двигателя, закрепленная на одном валу с крыльчаткой. Под воздействием переменного магнитного поля от катушки статора ротор приобретает вращательное движение.

Мокрый ротор полностью погружен в перекачиваемую среду. Вода выполняет роль теплоотвода и заодно смазки для опорных подшипников. Наличие воды вокруг подвижных частей двигателя снижает шум и вибрации во время работы насоса.

Принцип действия

Циркуляционные насосы используются для постоянного перемещения жидкости в системе горячего водоснабжения. Для их подключения необходима установка накопительной емкости. Забор жидкости осуществляется через входной патрубок насоса, при этом создается разрежение, и вода из накопительного бака поступает в контур.

Крыльчатка насоса перекачивает жидкость, нагнетая давление в выходном патрубке, одновременно с этим остывшая вода поступает обратно в ёмкость. Таким образом, при постоянной работе помпы осуществляется непрерывная циркуляция теплоносителя в системе.

Принцип работы насоса в схеме

Контур ГВС не заканчивается в месте крайней точке забора воды, а соединяется с накопительной емкостью. Таким образом жидкость постоянно циркулирует в системе независимо от того, открыты точки забора воды или закрыты. Для удобства использования на трубопроводе для обратной подачи можно установить запорное устройство. Это позволит перекрыть контур и прекратить рециркуляцию горячего водоснабжения при необходимости.

Особенности прибора

Циркуляционный (рециркуляционный) агрегат для ГВС – это прибор, обеспечивающий движение воды в трубах. Кроме этого оборудование позволяет повысить давление в магистральном трубопроводе до нужного уровня (давление обычно должно быть выше на 1 кгс/см², чем номинальное). Благодаря этому устройству на разных этажах дома можно получать из крана горячую воду одинаковой заданной температуры.

Однако помимо этого прибор должен обеспечивать заданное давление и при мгновенном разборе в пиковые часы. Проще говоря, при одновременно открытых нескольких кранах горячей воды напор и температура жидкости везде должны быть одинаковыми. В зависимости от производительности и конструктивных особенностей насосного оборудования обеспечивается выполнение определённых условий, а также автоматический запуск и остановка агрегата.

Насосное оборудование для ГВС соответствует всем стандартам. При работе в дневное время шум от агрегата не превышает 55 Дб, а в ночное время – 40 Дб.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Назначение и область применения

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м2, в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

НАЗНАЧЕНИЕ НАСОСОВ ГВС

Аппараты предназначены для подачи воды в системах водоснабжения. Вспомогательной функцией агрегатов является предотвращение заболеваний населения. При температуре воды до пятидесяти градусов и низким уровнем циркуляции размножаются бактерии вида легионелла. При температуре жидкости шестьдесят градусов и ее циркуляции бактерии гибнут. Аппарат, разгоняя жидкость, предотвращает развитие и размножение этих микроорганизмов. Жидкость не остывает и не застаивается, значит, является безопасной для использования жильцами. А жильцы наслаждаются достаточным напором в кранах своего жилища.


Насос ГВС BWZ от фабрики DAB

Устройства регулируют процесс работы водоснабжения, подбирая индивидуальный режим для времени суток и года. Благодаря функции регулировки, аппараты делают водосистемы энергоэффективными. Механизмы гвс поддерживают постоянную температуру жидкости за счет смешивания остывшей воды с горячей. Вода в кран подается сразу и нужной температурой.

Конструкция

Рециркуляционный насос не имеет большой мощности и производительности. Устройство перекачивает теплоноситель на небольшие расстояния.

Нагнетания высокого показателя давления от циркуляционного насоса для ГВС не требуется. Изделие состоит из корпуса, крыльчатки и электрического двигателя. Под действием магнитного поля при поступлении напряжения на обмотки двигателя его якорь начинает вращаться.

Крыльчатка смещает массу воды и нагнетает её в выходной патрубок. Забор жидкости осуществляется из входного патрубка. При подборе циркуляционного насоса необходимо учитывать его тип и технические характеристики. Независимо от производителя все помпы для рециркуляции делят на 2 типа — с мокрым или сухим ротором.

Насос с сухим ротором

В устройствах такого типа водяная среда находится отдельно от деталей электрического двигателя. Мотор имеет воздушное охлаждение.

Устройство с сухим ротором

Отличительной особенностью агрегатов с сухим ротором является высокий коэффициент полезного действия. Вращающиеся детали электрического двигателя нуждаются в периодической смазке. Это необходимо для снижения степени трения между комплектующими.

С мокрым ротором

Просто такого типа крыльчатка и якорь электрического двигателя полностью погружены в водяную среду. Агрегаты с мокрым ротором имеют низкий коэффициент полезного действия.

Преимуществом устройств данного типа является отсутствие необходимости в смазке вращающихся деталей электрического двигателя. Охлаждение частей осуществляется водой.

Мокрый ротор. Источник фото: fl.ru

Рециркуляционные насосы с мокрым ротором отличаются низким уровнем шума при работе. Это позволяет использовать их в жилых помещениях, как в дневное, так и в ночное время суток. Часто подобные аппараты применяются в квартирах и домах.

Топ лучших моделей

Рассмотрим несколько моделей насосов с разными конструкционными особенностями:

С сухим ротором

Среди наиболее популярных бытовых насосов с сухим ротором выделяются следующие модели:

  • Jemix W15GR15-A. Насос имеет прочный чугунный корпус, крыльчатку из пластика, нейтрального к воздействию влаги.

    Двигатель имеет алюминиевый кожух, не склонный к коррозии. Производительность модели составляет 1,5 м3/час.

  • Комфорт X15GR 15. Отечественная модель, производительность которой составляет 1,8 м3/час. Насос способен работать как с холодной, так и с горячей водой температурой до 100 градусов.
  • Wilo PH-101 E. Немецкий насос, производительность которого составляет 9 м3/час при номинальной мощности в 100 Вт. Предназначен для работы со сравнительно низкими температурами — до 40°. Эффективен при установке в систему теплого пола.

Приведенные модели популярны и пользуются высоким спросом, хотя и другие виды насосов показывают вполне удачный набор рабочих качеств.

С мокрым ротором

В тройку лучших моделей входят:

  • Grundfos UPS 25-40 180 (45 Вт). Продукция датской компании, пользуется высоким спросом из-за удачного набора характеристик. При мощности всего в 25 Вт, обеспечивает производительность 2,93 м3/час. Максимальная температура жидкости составляет 110° что позволяет устанавливать модель в радиаторных системах отопления.
  • Wilo PB-201EA. 200—ваттный насос, снабженный защитой от сухого хода. Способен перемещать до 3,3 м3/час. Максимальная температура воды — 60°, что подходит для систем ГВС.
  • VALTEC VRS 25/8-180. Насос производства российско-итальянской компании. При мощности в 182 Вт обеспечивает производительность 7 м3/час. Максимальная температура— 110°, что подойдет для отопительного контура.

Большинство моделей этих известных фирм обладают схожими характеристиками.

3 модели для бани

Для подачи горячей воды в бане нужен насос с минимальным начальным давлением, иначе придется либо бак устанавливать на высоте более 2 м, либо сам насос опускать ниже уровня пола. Наиболее популярны следующие модели:

  • Грундфос UPA 15-90 N. Компактная модель, способная перекачивать до 1,5 м3/час горячей (до 95°) воды.

    Способен создавать давление до 1 Бар, что сравнимо с централизованными водопроводными сетями.

  • Aquario АРМ-50. Моноблок с одной крыльчаткой. Температура — до 90°, обеспечивает подачу до 60 л/мин.
  • 12 В DC5H. Мембранный насос, который питается от источника 12 вольт. Для бани — это хороший вариант, обеспечивающий безопасность для людей.

1 Какое назначение у циркуляционного насоса?

Циркуляционные помпы для полотенцесушителей предназначены для создания непрерывного потока теплоносителя в замкнутых системах отопления небольшой протяженности.

Правильно подобранный насос для принудительной циркуляции теплоносителя в системе отопления ванных комнат и санузлов, повышает эффективность работы, установленных в них отопительных приборов. При этом появляется возможность произвольно выбирать место их установки и способ прокладки трубопроводов.

Циркуляционный насос для полотенцесушителя Грундфос

Для больших санитарно-бытовых помещений в современных домах становится возможным применение более мощных, до 2000 Вт, обогревателей разной конструкции и внешнего вида. Установка циркуляционной помпы позволяет использовать более практичные и привлекательные конфигурации полотенцесушителей типа «Лесенка», «Этажерка», «Марио Парус».

Мощность обычных сушек для полотенец, в виде латинских букв U и M, не превышает 500 Вт, которой недостаточно даже для небольших ванных комнат старого жилого фонда.

3 Как выбрать насос для полотенцесушителя?

При выборе насоса для полотенцесушителя учитываются особенности отопительной системы (ОС), системы горячего водоснабжения (ГВС) и способа подогрева воды.

  1. Централизованное ГВС с системой рециркуляции, (возврат неиспользованной горячей воды для повторного нагрева)
  2. Тупиковая (глухая) система централизованного ГВС.
  3. Централизованное отопление (ЦО).

3.1 Выбор агрегата для многоквартирного дома с рециркуляционным ГВС

Оборудование ванной комнаты параллельной системой обогрева от подающего трубопровода ГВС, допускается только в случаях, если на этих трубопроводах установлены типовые теплообменные приборы подобного типа, предусмотренные проектом. Перед  установкой нового полотенцесушителя и монтажом его трубопроводов и арматуры, старый теплообменник необходимо демонтировать.

Порядок установки циркуляционного насоса в систему ГВС

Переоборудование подлежит обязательному согласованию с управляющей компанией и соседями.

Производительность и напор циркуляционного насоса должны обеспечивать разницу температур горячей воды на входе в него и выходе из системы полотенцесушителя в пределах 5—7 °С. Несоблюдение этого условия приводит к разбалансированию работы ГВС по всему стояку.

Этими показателями следует руководствоваться, определяя необходимую мощность полотенцесушителя.

После выбора типа, мощности и места установки полотенцесушителя, приблизительно вычисляется нужная производительность циркуляционного помпы по формуле:

Q = 0.9R/∆Т;

Где:

  • Q  —  производительность циркуляционного насоса в м3/час;
  • R  —  тепловая мощность полотенцесушителя в кВт (указывается в технической документации прибора);
  • ∆Т — разница температур на выходе входе в °С (в данном случае 5—7 °С).

Затем определяется величина напора, который должен создавать насос для преодоления гидравлического сопротивления системы, состоящей из подводящих и отводящих трубопроводов, фитингов, арматуры и самого плотенцесушителя. Примерное его значение можно вычислить по формуле:

Н = 0,025L;

Где:

  • Н — напор создаваемый помпой в м.в.ст;
  • L — длина подающего и обратного трубопроводов системы полотенцесушителя и суммарная длина всех его теплообменных элементов в м (определяется измерением).

Вычисленные параметры позволяют подобрать циркуляционный насос на полотенцесушитель по каталогу фирмы производителя.

Монтаж системы должен производиться по схеме, параллельной подающему стояку, который будет исполнять роль байпаса. Установка любой запорной арматуры на байпасе не допускается.

Правила установки циркуляционного насоса

При этом направление движения воды в системе полотенцесушителя и по подающему трубопроводу ГВС должно совпадать.

Исходя из размеров насоса, определяется место его установки, и производятся врезки в стояк ГВС патрубками ½˝.

Подающий патрубок врезается со стороны входа горячей воды в помещение. На него монтируются отсекающий шаровый кран и сетчатый фильтр-грязевик, к которым присоединяется насос. Такой же кран устанавливается и на обратном патрубке системы полотенцесушителя. При применении полимерных труб, материалы соединительных деталей должны соответствовать материалам используемых труб.

Положение помпы по оси «всасывание−нагнетание» должно быть вертикальным. Допускается отклонение в одну из сторон не более 30°. В любом из выбранных вариантов установки, ось вращения ротора может быть только горизонтальной.

Расчет и подбор циркуляционного насоса для подключения его к рециркуляционному стояку ГВС производится так же, как и для подключения к подающему. Разность температур в такой системе может быть ≤ 20 °С.

Монтаж производится по той же параллельной схеме и так же без установки запорной арматуры на байпасе-стояке.

3.3 Схема однотрубного глухого ГВС

В многоквартирных домах старой постройки и временных бытовках часто используется однотрубная глухая схема ГВС, в которой не предусмотрен вторичный подогрев подаваемой воды. Эти системы не закольцованы, и горячая вода, при отсутствии разбора, в них остывает. Для того чтобы из крана потекла вода нужной температуры, остывшую воду приходится сливать в канализацию.

Установка циркуляционного насоса, без переделки всей схемы по типу рециркуляционной, в этих сооружениях не имеет смысла. В таких случаях лучше установить электрическую сушилку для полотенец, с повышенной степенью электрозащиты, которая необходима в помещениях с повышенной влажностью.

Мини циркуляционный насос

3.4 Полотенцесушитель и центральное отопление

В некоторых многоквартирных домах, отопительные приборы ванных комнат, подключены к системе центрального отопления, и их обогрев происходит только в период отопительного сезона.

Способы управления оборудованием

Поскольку расход горячей воды жильцами дома осуществляется периодически, по мере надобности, то нет никакого смысла в том, чтобы насос рециркуляции ГВС функционировал в постоянном режиме. Работа рециркуляционного насоса для воды в режиме периодического включения и отключения снижает нагрузку как на само оборудования, так и на трубопровод в целом. Обеспечить функционирование рециркуляционных насосов в периодическом режиме можно двумя способами:

  • с использованием датчиков температуры;
  • с применением таймера (включение и отключение электронасоса по расписанию).

Управление при помощи датчика температуры

Данный способ управления работой рециркуляционного насоса предполагает использование температурного датчика, рабочая часть которого находится в постоянном контакте с транспортируемой по трубопроводу жидкостью. Когда температура воды в системе ГВС или в отопительной системе снижается до критического значения, датчик автоматически включает рециркуляционный электронасос, а когда температура жидкости поднимается до требуемого уровня, отключает его. Применение температурного датчика для управления работой рециркуляционного насоса позволяет поддерживать стабильную температуру жидкости в обслуживаемом трубопроводе. Удобным при использовании температурного датчика является и то, что его можно отрегулировать на любые значения температуры, при которых он будет срабатывать.

Рециркуляционный насос Grundfos с термостатом (датчиком температуры)

Управление посредством таймера

Бытовые рециркуляционные насосы могут оснащаться таймерами, которые будут включать и отключать оборудование по определенному расписанию. Время срабатывания таймера и продолжительность работы оборудования рассчитываются в зависимости от протяженности трубопровода и объема жидкости в нем, при расчете также учитываются тепловые потери в трубах и производительность помпы.

Используя таймер, можно увеличить период между отключением рециркуляционного насоса и его последующим включением вплоть до недели. Данная опция особенно актуальна в тех случаях, когда в горячей воде в определенный период нет необходимости, соответственно, включать насос и нагружать его вхолостую также нет смысла.

Рециркуляционный насос с встроенным таймером

При использовании насоса для рециркуляции воды важно также знать, как подключаются такие устройства к системам отопления и ГВС. Существуют две основные схемы подключения рециркуляционного насоса:

  • последовательная (электронасос подключается к одному контуру трубопровода, который обслуживает все водозаборные точки);
  • параллельная (рециркуляционное оборудование подключается к нескольким контурам трубопровода вместе с коллектором).

Популярные производители насосов для рециркуляции

Приобретение насоса рециркуляции в нынешних условиях не составляет труда. Изготовители, которых великое множество, готовы предложить внушительный ассортимент продукции на любой выбор

Насос рециркуляционный следует выбирать с учетом особенностей системы отопления, необходимого количества тепла, обращать внимание на материал исполнения. Предпочтение лучше отдавать регулируемым моделям благодаря их способности подстраиваться в автоматическом режиме под изменяющиеся условия системы, что позволит сэкономить на электроэнергии, продлить срок эксплуатации


Монтаж рециркуляционного насоса в систему ГВС

Лучшими техническими характеристиками, долговечностью, обладают изделия Wilo, Halm, Grundfos. Модели дорогие, однако стоимость оправдана качеством, оснащены таймером, термостатом, имеют низкое энергопотребление. Для снижения потерь горячей воды рекомендуется купить насосы от Grundfos.

Параметры работы устройства подбираются под конкретную систему. Ценные ресурсы в системе отопления с повышенным давлением потока сохраняет рециркуляционная установка Wilo с режимом Autoadapt. Оптимальное соотношение качества и цены характерно для товаров Imp Pumps, Calpeda Speroni. Экономный вариант предлагают китайские производители.

2 Нюансы монтажа

Любой циркуляционный насос для бытового использования может быть без проблем установлен своими руками, каких-либо особых навыков для этого не нужно, а все необходимые соединительные элементы – гайки, и фланцы, идут в комплекте с устройством.

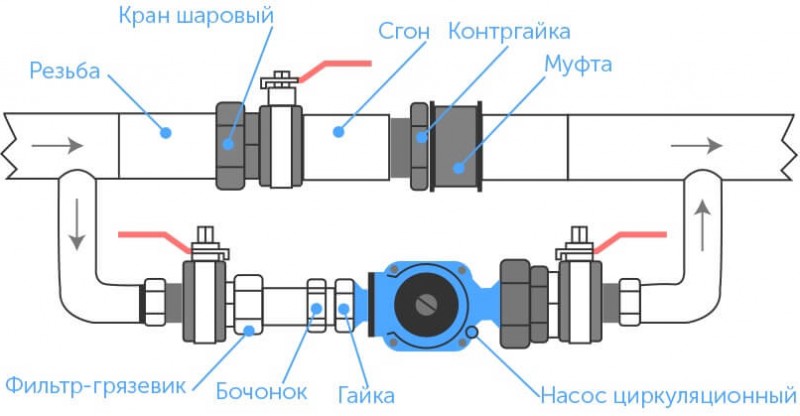

Монтаж на трубопроводе с байпасом

Первое, что необходимо знать, приступая к монтажу насоса своими руками, это то, что он должен устанавливаться исключительно в горизонтальном положении, так как циркуляционник, смонтированный по вертикали будет терять порядка 20-30% производительности.

О ставших в последнее время популярными компактных, но маломочных циркуляционных насосах на 12 вольт и 24 вольт и говорить не приходится – при таком монтаже они попросту не будут справляться со своими прямыми функциями. Также постарайтесь выбрать такое место для насоса, чтобы в будущем, когда понадобится его тех-обслуживание, либо ремонт, доступ к устройству ничем не ограничивался.

Касаемо места монтажа – устанавливать циркуляционник необходимо на обратке, то есть на участке трубопровода, который предшествует отопительному котлу. Это позволяет существенно продлить срок эксплуатации насоса, так как он будет обрабатывать воду, потерявшую большую часть своей изначальной температуры. И не будет «высасывать» из котла воздух, образовывая тем самым в отопительном приборе вакуум, вследствие которого котел будет закипать.

Этапы монтажа:

  1. Перекройте подачу воды и слейте её остатки из отопительной системы.
  2. На месте установки насоса смонтируйте байпас.
  3. Смонтируйте циркуляционный насос.
  4. На входное и выходное отверстие циркуляционника установите простые механичные сеточные фильтры;
  5. С обеих сторон насоса на байпас установите запорную арматуру – можно использовать обычные шаровые краны (необходимы для того, чтобы можно было локально перекрыть поступление воды, когда необходим ремонт насоса)
  6. Дополнительный шаровой кран смонтируйте на основном трубопроводе перпендикулярно циркуляционному насосу;
  7. Установите источник бесперебойного питания и подключите к нему насос.
  8. Выполните подачу воды в систему, и проверьте работоспособность всей конструкции.

2.2 Возможные неисправности

Вкратце рассмотрим типичные неисправности и необходимый ремонт для их устранения:

После включения насос шумит, но вал не крутится.

Причина: чаще всего это связано с окислением вала, вследствие простоя насоса.

Ремонт: необходимо разобрать насос — демонтируйте все винты, соединяющие привод и корпус, извлеките силовой агрегат и своими руками покрутите рабочее колесо.

Вал не крутится, но привод «гудит».

Причина: сторонний предмет заблокировал рабочее колесо.

Ремонт: разберите циркуляционник по вышеописанному способу, избавьтесь от загрязнения, снабдите систему механическим фильтром.

Насос не включается, либо работает нестабильно.

Причина: проблема с электропитанием.

Ремонт: проверьте фазы, дает ли источник энергии необходимое количество вольт (проверить количество вольт можно и самостоятельно, если под рукой имеется вольтметр), предохранители; если не помогает – скорее всего, сгорела обмотка привода, в таком случае своими руками ничего не сделать.

Насос отключается после пары минут работы.

Причина: накипь и осадок между рубашкой статора и ротором.

Ремонт: разберите насос и своими руками прочистите все зашлакованные элементы.

Резкий шум во время работы устройства.

Причина: воздушные пробки.

Способ управления

Вполне допустимо постоянно поддерживать циркуляцию горячей воды в трубах, однако это неэкономично и неоправданно. Горячая вода не используется постоянно. В ночное время пока все жильцы спят бесполезно поддерживать в трубах воду горячей, то же относится и ко времени, когда все на работе или учебе.

Если разводка труб выполнена правильно, то обязательно применяется теплоизоляция, так что раз попав в трубы, горячая вода не остынет моментально.  Потому и нет нужды все время перекачивать воду из бойлера в трубы и обратно, достаточно периодической работы насоса, что снижает нагрузку на него и систему ГВС в целом. Говорить про экономию электричества не приходится, так как потребление рециркуляционного насоса невелико.

Используется два основных метода управления:

  • по показаниям датчика температуры;
  • по таймеру (расписанию).

Оба варианта востребованы, хоть и существенно отличаются по принципу действия.

По датчику температуры

Grundfos UP 15-14 BT 80

Блок управления насосом в этом случае опирается на показания температурного датчика, погруженного в воду внутри труб контура. Работа насоса возобновляется, как только вода остыла до определенного порогового значения температуры. Такой подход существенно снижает нагрузку на оборудование, постоянно поддерживает воду в трубах нагретой. Кроме этого повышается безопасность ГВС. Установив достаточно большой порог срабатывания, вода чаще прокачивается через бойлер, где дополнительно греется и обеззараживается.

По таймеру

Grundfos UP 15-14 BU

Блок управления попеременно включает и выключает насос исходя из временных задержек, установленных в настройках. Точно зная параметры системы ГВС, протяженность труб и их внутренний объем, теплоизоляцию и средние теплопотери, можно подобрать оптимальное время, за которое вода не успеет остыть. Насос включается от сигнала таймера и перекачивает всю воду. При этом продолжительность работы так же рассчитывается исходя их объема труб и производительности насоса.

Еще одно преимущество таймера – это возможности составлять расписание для работы рециркуляционного насоса на сутки или даже неделю. Именно в этом случае учитывается время простоя, когда горячей водой не пользуются.
