Пошаговое руководство по монтажу электропроводки в деревянном доме

Описание маркировки галогеновых ламп

1 — Название производителя или торговой марки. 2 — Тип цоколя лампы. 3 — Номинальное напряжение, на которое рассчитана лампа. 4 — Номинальная мощность лампы для дальнего и ближнего света. 5 — Условное обозначение страны, где принят стандарт по изготовлению лампы (список стран по номерам приведен ниже в тексте материала). 6 — Обозначение модели лампы по документации производителя. 7 — Буква U в данном случае означает, что лампа — галогенная.

Галогенные автомобильные лампы являются, пожалуй, одними из наиболее распространенных типов. Их легко можно узнать по форме, однако на их цоколе и колбе нередко можно встретить обозначения, малопонятные некомпетентному в данном вопросе автовладельцу. Первое, о чем стоит сказать — галогенные лампы на цоколе обозначаются английской буквой H (обычно она идет в самом конце ряда с зашифрованными данными, начинающими информацией о производителе). На изделиях некоторых известных производителей, например Philips, иногда галогенные лампы в конце шифра идентифицируют буквой U. В настоящее время их существует несколько видов — H1, H2, H3, H4, H7, H11, H27, HB3, HB4 и прочие. Они не являются взаимозаменяемыми и в конкретную фару можно устанавливать лишь предписанную для нее лампу. Это связано с ее геометрическими формой и размером.

Помните, что после установки новых ламп зачастую необходимо заново выполнить регулировку фар. Или просто проверить, насколько правильно они настроены.

В настоящее время многие производители ламп выпускают так называемые «голубые» лампы или «невидимки». В первом случае они обозначаются как Blue (в переводе с английского языка — голубой, синий). Как понятно из названия, их свет имеет голубоватый оттенок. Обычно кроме непосредственно надписи на колбе и на упаковке само стекло такой лампы также имеет голубоватый оттенок. Аналогично «невидимки» маркируются английским словом Silver (серебро). Они имеют белый оттенок. Такое обозначение наносят как на лампу, так и на ее упаковку.

Нередко в описании той или иной лампы можно встретить надпись +30%, +50% и так далее (зачастую на их упаковках присутствует надпись up to +…% more light или подобные). Это означает, что по заверениям производителей данная лампочка при потреблении того же количества энергии выдает световой поток на указанное количество процентов больше, чем аналогичная стоковая. На самом деле это не всегда так, и зависит как от производителя, так и от конкретной модели лампы. Эту информацию нужно уточнять дополнительно в интернете или в литературе. Будьте осторожны, нередко такая надпись является лишь маркетинговым ходом, цель которого — ввести покупателя в заблуждение.

Лампы, имеющие увеличенный ресурс, обозначаются английским словом LongLife (дословно — долгая жизнь). Эти изделия действительно служат дольше, однако их точные характеристики необходимо уточнять на упаковке, поскольку они могут значительно отличаться. Другое обозначение аналогичных ламп с большим ресурсом — HD LL. В частности, таким образом подобные лампы маркируют известные производители Philips и Narva. А вот производитель Osram свои аналогичные изделия маркирует простой буквой L (Long).

При покупке новой лампы можно взять аналогичную старую с собой, и пойти с ней в магазин. А там уже самостоятельно или с помощью продавцов подобрать такую же или ее аналог с какими-либо измененными на ваш вкус характеристиками.

Особенности подключения электрического оборудования

Практически в каждой квартире возникает необходимость подключить к силовой розетке бытовую технику большой мощности, например, электроплита.

Для подключения электроплиты к силовой розетке требуются гибкие многопроволочные провода. Подойдут марки NYM, КГ сечением 3х6 мм2.

Для прокладки электропроводки к силовой розетке для варочной панели нужно использовать кабель ВВГнг – LS 3х6 мм2Так, чтобы установить варочную панель, необходимо подобрать провод, в сертификате которого есть пункт о том, что провод применим для данного оборудования.

Какие провода не подойдут?

Есть такие виды проводов, которые ни в коем случае нельзя применять для устройства электрической проводки. Какие виды изделий к ним относятся?

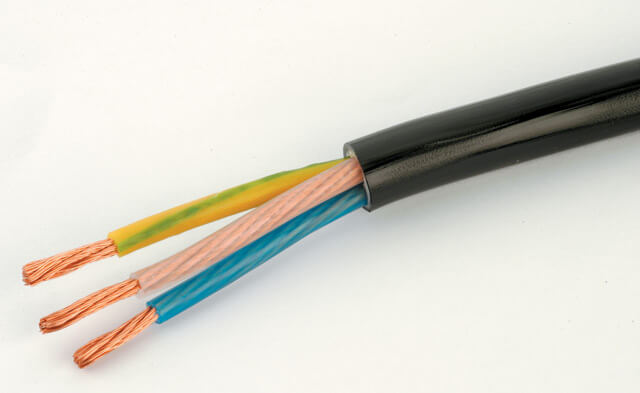

Провод ПВС

Медный многопроволочный провод с изоляцией из поливинилхлорида и общей оболочкой. Имеет от 2 до 5 проводников и площадь сечения 0,75-10 мм2.

Рассчитан на номинальное напряжение величиной 0,38 кВт, может использоваться для присоединения бытовой электротехники к электрической сети или для изготовления удлинительных шнуров.

Для устройства стационарной проводки не подходит, потому что:

1. Провод многопроволочный и для соединения концов потребуется пайка и лужение, а это лишнее время и требуется опыт.
2. Из-за проволочных жил быстрее нагревается, изоляционная оболочка изнашивается быстрее и может произойти короткое замыкание.
3. Провод ПВС запрещено прокладывать пучком. Так как линии проводки должны располагаться на определенном друг от друга расстоянии, то потребуется выполнять в стене штробы.

Провода ПВВП, ШВВП

Имеют одно- или многопроволочные медные жилы и применяются только для подключения электрооборудования и бытовой техники.

Также срок службы этих проводов небольшой, а многожильную конструкцию нужно паять при монтаже и обрабатывать концы.

Для устройства слаботочного освещения до 0,024 кВ используют плоский шнур ПУНП, но для монтажа электрических сетей он не пригоден.

Стоит отметить провод ПУНП, он запрещен для прокладки проводки в жилых помещениях с 2007 года. Этот провод с низкой изоляцией и небольшой мощностью, поэтому он не может выдержать нагрузку от современных электроприборов.

Популярные виды кабелей для электрической проводки

К наиболее часто используемым видам изделий для устройства электрической сети относятся модели ВВГ и NYM.

В ПУЭ 7 п.2.1.48 сказано, что для монтажа проводки следует выбирать кабельную продукцию в соответствии с назначением, указанным изготовителем:

• при устройстве слаботочных линий, где нагрузка не более 24В используется электрошнур ШВВП;
• провод ПВЗ и подобные изделия применяются в тех случаях, когда нужна организация дополнительного контура, чтоб уровнять потенциалы;
• для подключения мощных приборов применяется кабель ПВС 3х6 мм2. Он предназначен для прокладки линий питания варочных панелей, электрических плит, холодильников и т.д.

Кабель ВВГ

Наиболее распространенный вид кабеля отечественного производства. Он чаще всего используется при монтаже электросистемы в квартире. Относится к небронированным гибким силовым проводам.

Кабель ВВГнг-LS

Состоит из 1-5 металлических однопроволочных жил(медных), с площадью сечения 1,4-240 мм2. Проводники могут быть: круглые или плоские, они имеют изоляционную оболочку из ПВХ и общую внешнюю оболочку.

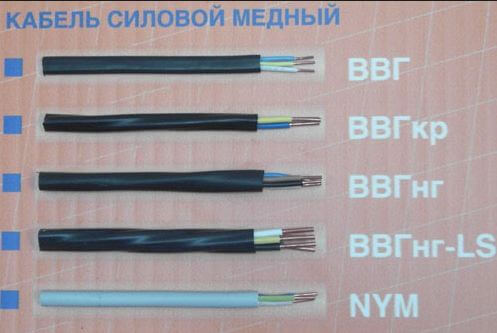

Модификации кабеля ВВГ:

• ВВГ – основной вид;
• ВВГнг – силовой кабель, внешняя оболочка и изоляция выполнены из негорючего ПВХ;
• ВВГнг-LS – жилы с самозатухающей негорючей изоляционной оболочкой, которая обладает низким дымовыделением;
• ВВГнг-FR-LS – негорючий кабель с малым задымлением, имеет дополнительную противопожарную защиту из слюдяной ленты.

Кабель ВВГ имеет низкую стоимость, но его оболочка не обладает высокими показателями по огнестойкости, при горении он выделяет много дыма. Такой вид не подходит для пучковой прокладки. В пучках монтируются негорючие изделия.

Можно сделать вывод, что для устройства электросетей в квартире стоит использовать надежные изделия марки ППГнг-HF и ВВГнг-LS, так как в режиме эксплуатации они более безопасны:

1. Кабель с маркировкой ВВГнг-LS является оптимальным вариантом для монтажа проводки в доме. Он намного безопаснее, чем кабели ВВГ и ВВГнг.
2. При возникновении пожара изоляция кабелей начинает плавиться в любом случае, но изоляционная оболочка кабеля ВВГнг-LS содержит меньше галогенов, чем изоляция ВВГнг и ВВГ. Такое содержание галогенов позволит увеличить время на эвакуацию и не получить серьезных поражений органов дыхания.
3. Самый безопасный для домашней проводки – кабель ППГнг-HF, изоляционный слой без содержания галогенов. Он не выделяет едких веществ при плавлении.
4. Кабель с маркировкой ВВГ и ВВГнг нельзя использовать для монтажа системы электроснабжения в жилом помещении. Несмотря на то что этот вид кабеля негорючий, при горении он выделяет большое количество галогенов, которое представляет опасность для жизни и здоровья человека.

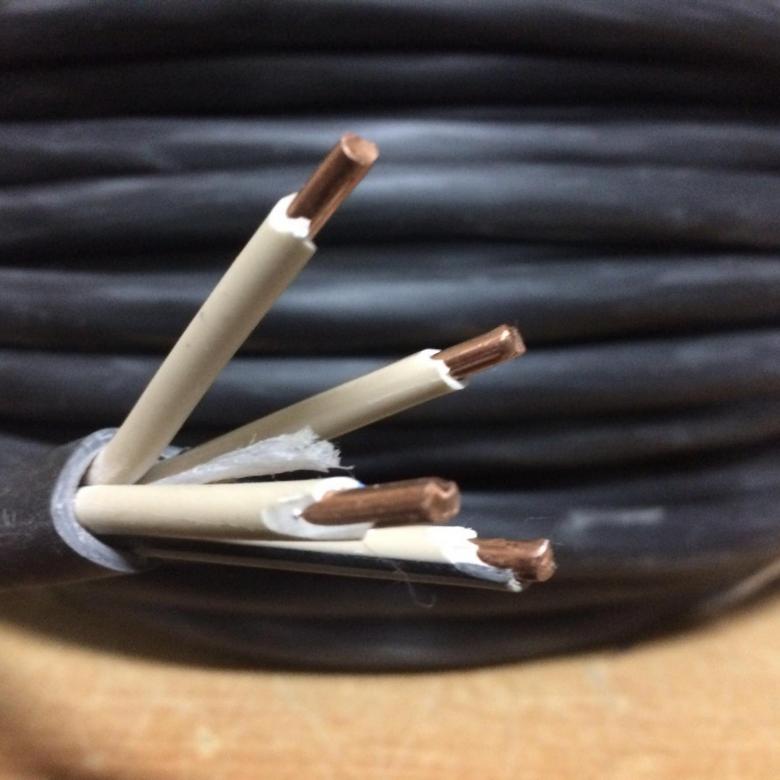

Кабель NYM

Изготовлен из меди, производится на российских предприятиях по немецкой лицензии. Соответствует ГОСТам и европейским нормам стандарта и качества.

Кабель NYM

По основным параметрам практически совпадает с характеристиками кабеля ВВГнг, данная модель также предназначена для напряжения до 0,66 кВт.

В продаже представлены:

• однопроволочный многожильный кабель с сечением 1,5-10 мм2;
• многопроволочный кабель с сечением более 16 мм2.

Между изоляционной оболочкой, выполненной из ПВХ и изолированными жилами прокладывают резиновый наполнитель, чтобы обеспечить негорючесть.

Схожие характеристики кабеля NYM и ВВГнг:

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

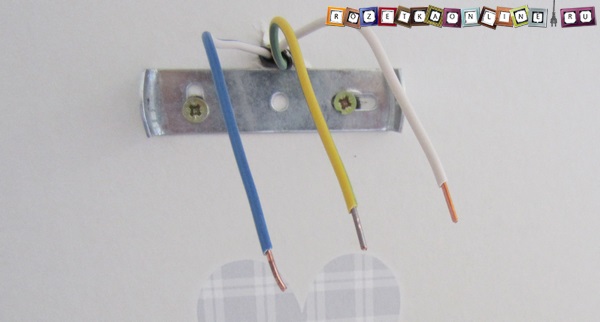

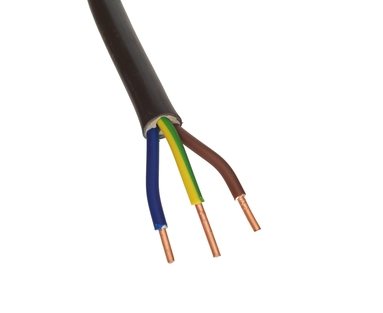

Проводник должен быть трехжильный (как на фото ниже), т.к

на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке

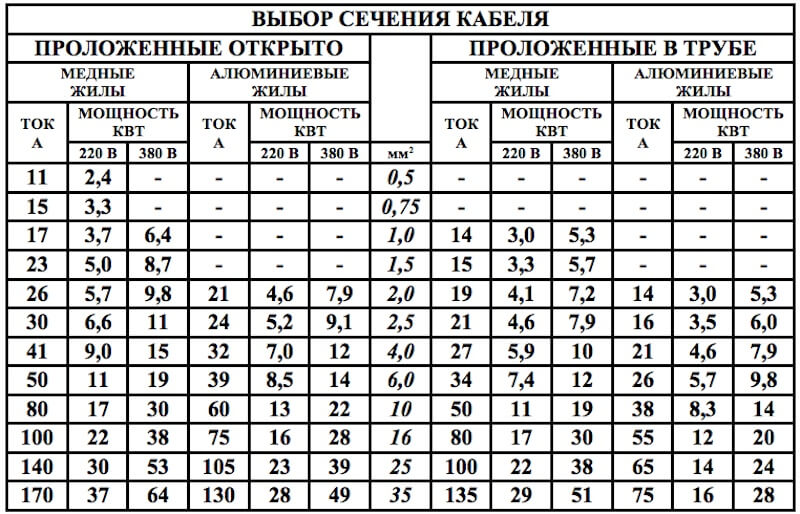

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

• Лучшие производители розеток и выключателей
• Как выбрать автоматический выключатель
• Как провести свет на участок

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

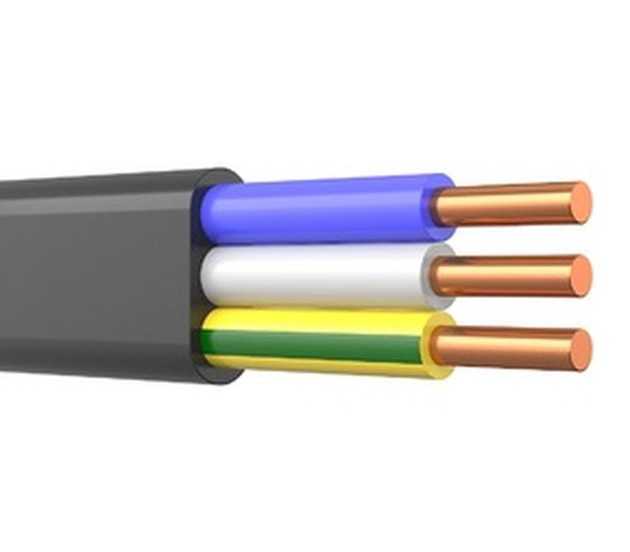

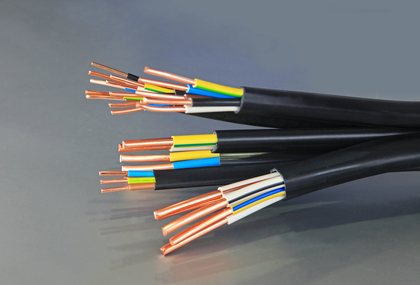

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

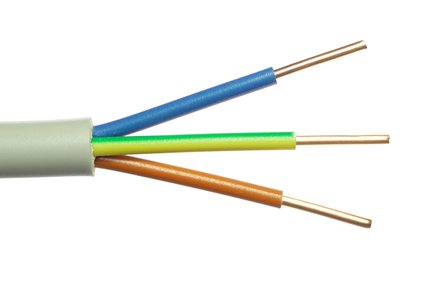

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

• N — изделие стандартного вида;
• Y — слой изоляции выполнен из ПВХ состава;
• M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

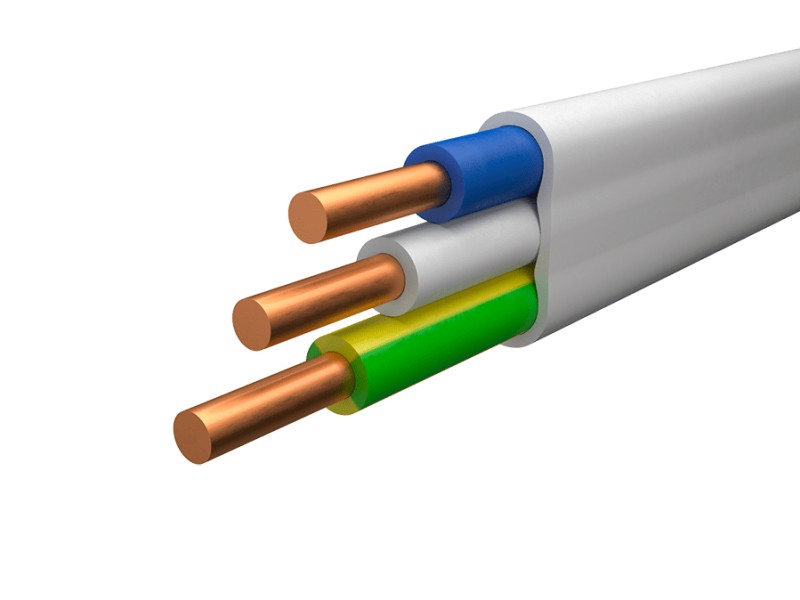

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

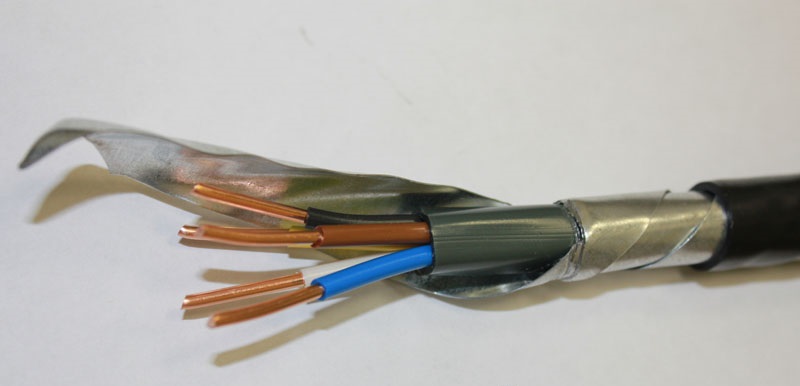

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

• В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
• Бб — бронь произведена из металлических лент;
• Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;

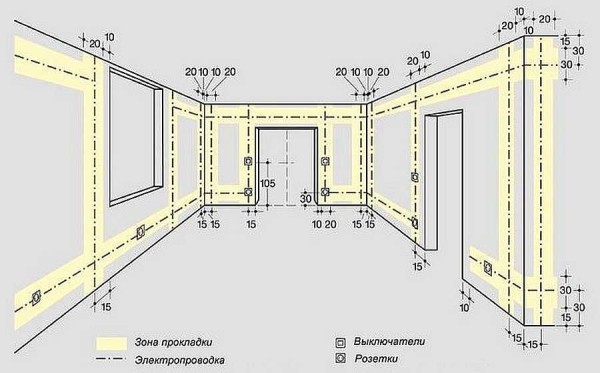

• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир

Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Кабель для деревянного дома — обзор марок

Марка кабеля	Назначение	Заказать
СИП-4	Ввод кабеля в деревянный дом по воздуху
СИП-2а	Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления
ВБбШв	Ввод кабеля в деревянный дом под землей
ПвБШв	Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например)
ВВГнг	Скрытая или открытая прокладка кабеля внутри деревянного дома
NYM	Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно.

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

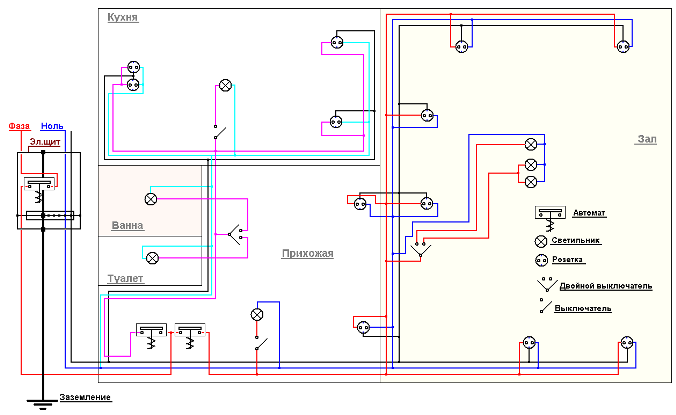

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Советы по монтажу

Итак, чтобы Вы могли правильно и в то же время быстро монтировать кабель-канал, рекомендуем ознакомиться со следующими нюансами установки:

1. Первым делом тщательно выровняйте стену с потолком и подготовьте ее к креплению пластикового короба. Чем ровнее будет поверхность, тем больше может быть шаг между крепежными элементами. Помимо этого отсутствие зазоров положительно отобразиться на интерьере комнаты.
2. Чтобы соединить кабельный канал на углах (внешних, внутренних, стык вертикальной трассы с горизонтальной), сделайте специальные углы под 45о. Для этого можете использовать стусло, как показано на фото.
3. К дополнению к пункту 2 – чтобы не хлопотать с вырезкой одинаковых углов, используйте готовые комплектующие от производителя: внутренние и внешние пластиковые уголки, Т-образные соединители, заглушки и т.д.
4. Крепить кабель-канал нужно ровно, как в вертикальной, так и в горизонтальной плоскости. Чтобы прикрепить короб горизонтально ровно, используйте строительный уровень. Для выравнивания трассы по вертикали лучше всего использовать отвес.
5. Перед тем, как устанавливать кабельный канал на стене своими руками, нужно выполнить разметку этих стенок. Существуют определенные нормы на этот вопрос, который мы подробно рассмотрели в статье – как выполнить монтаж открытой электропроводки.
6. Если Вам нужно крепить пластиковый электротехнический короб на гипсокартонной либо деревянной стене, заранее не просверливайте отверстия в поверхности. Саморезы и без этого хорошо зайдут в стенку. Как Вы понимаете, с бетоном и кирпичом уже такой вариант крепления короба для кабеля не пройдет.
7. Если это возможно, начинайте укладывать кабель-канал с угла, чтобы потом было легче стыковать участки и подрезать их при необходимости.
8. Нет особой разницы в том, когда Вы решите установить кабельный короб — до декоративной отделки стен или после. Мы же рекомендуем прокладывать изделие в самую последнюю очередь, т.к. монтаж кабель-канала на обои выполнить гораздо проще, нежели поклеить обои, подрезая их из-за уже проведенной трассы.
9. Если Вы решите и на потолке класть пластиковую защиту для провода, не забудьте подготовить и потолочную поверхность по аналогии со стенами. Крепится кабель-канал на потолке также, как и на стенках.

Как это делают профессионалы — видео обзор

Вот и все, что Вы должны знать по поводу того, как крепить кабель-канал к стене своими руками. Надеемся, что предоставленное подробное описание с фото и видео примерами было для Вас полезным!

Кабели, применяемые для внутренней прокладки в квартире

Наиболее популярный и распространенный на территории РФ вид электрокабеля – ВВГ (винил–винил-голый). Применяется, как при открытом, так и закрытом типах прокладки. Имеет жилу из меди и два электроизоляционных слоя из ПВХ.

Имеется модификация с повышенной защитой к горению – ВВГнг (негорючая разновидность). Оболочка выполнена из поливинилхлоридной композиции пониженной горючести. В материале оболочки данной разновидности кабеля содержится дополнительная присадка, затрудняющая процесс распространения горения. Рекомендуется его использовать при групповой прокладке, прокладке в лотках и скрытой проводке.

Кабель марки ВВГнг

Другая разновидность кабеля — ВВГнг-ls. Является доработкой предыдущей модификации, но в отличие от него при горении выделяет низкое количество газа и дыма. Тем самым обеспечивая дополнительную безопасность человеку в случае возникновения возгорания кабеля. Рекомендуется его использовать на тех местах, где высока вероятность возникновения перегрузок, коротких замыканий и возгораний. В квартирах с электрическими плитами и духовыми шкафами, потребляющими большую мощность, рациональнее и безопаснее всего осуществлять подводку к цепи именно из данного типа кабеля.

Кабель марки ВВГнгLS

Срок службы всех модификаций ВВГ кабеля составляет не менее 30 лет.

NYM – импортный аналог ВВГ-нг-кабеля, выпускаемый по немецким стандартам качества (DIN 57250). Как и его «коллега» отечественного производства достаточно пожаробезопасен. При этом достигается больший класс безопасности за счёт применения дополнительного (третьего) изоляционного слоя.

Кабель марки NYM

ПуВВ – провод с медной жилой, имеющий ПВХ изоляцию и используемый при скрытой прокладке электропроводки (в штробах, бетонных пустотах, под толстым слоем штукатурки). Широкое применение получил при запитке розеток и выключателей и особенно монтаже сетей освещения .Имеется многопроволочное гибкое исполнение ПБВВГ, применяемое на сложных участках, подверженных многочисленным изгибам и изломам. Срок службы такого кабеля составляет не менее 20 лет при номинальных (рекомендуемых) условиях эксплуатации.

ПуВ или его гибкий аналог ПуГВ – одножильный медный провод в ПВХ изоляции, часто используется при проведении электромонтажных работ в квартире для создания сети заземления.

ПВС – гибкий соединительный провод из меди с изоляцией из поливинилхлорида. Широко используется в целях запитки стационарных электроприборов, применяемых в бытовых целях, а также электрического инструмента. Срок использования подобной кабельной продукции согласно ГОСТ составляет до 6 лет, но, как показывает практика, может достигать и более 10.

Кабель марки ПВС

ПУНП – универсальный плоский провод, является самым «опасным» и недолговечным по сравнению с остальными образцами кабельной продукции, представленной на рынке. Согласно ТУ, по которым осуществляется его выпуск, отклонение в сечении может достигать до 30%, что негативно сказывается на качестве. К счастью для большинства людей, на текущий момент времени производство данного электрокабеля прекращено.

Типы электропроводки по количеству жил

Между собой провода для электрики в жилых и промышленных помещениях делятся на одножильные и многожильные.

Разновидность	Конструктивные особенности	Параметр жесткости	Состав проводника	Сфера использования
Кабели с одной жилой	Вокруг одной жилы имеется изоляционный слой	Параметр будет жестким	Жилы из одной проволоки либо пучка	Предназначены для укладки во внутренних скрытых магистралях
Многожильные	В таких проводниках может применяться от двух и более жил, заключенных в общую оболочку. Жилы отделены друг от друга	Такая продукция характеризуется мягким уровнем жесткости. Многожильные изделия позволяют выдерживать многократные изгибы	В таких продуктах также применяются жилы из одной либо пучка проволоки	Используются для организации открытой проводки. Могут применяться в шнурах для бытового электрооборудования, а также электроники, подключающейся к бытовой сети.
