Какой ток в домашней сети и подробная инструкция, чтобы измерить напряжение в розетке

Конструкция мультиметра и маркировка прибора

Внешне изделие выглядит как небольшая прямоугольная коробка с цифровым дисплеем в верхней части (количество сегментов жидкокристаллического дисплея составляет обычно от 3 до 7). Ниже расположен круговой переключатель, вокруг которого находятся обозначения измеряемых параметров электрических сетей и проводки.

Англоязычные (и не только) производители используют такие стандартные аббревиатуры:

  • ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
  • DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
  • DCA (direct current amperage) – постоянный ток (измерение силы);
  • Ω – сопротивление электрической сети или устройства.

Также на управляющей панели надписи могут выглядеть как:

  • V- (постоянное) и V~ (переменное) напряжение;
  • A- (постоянный) и A~ (переменный) ток;
  • Ω – сопротивление.

Гнезда для щупов обозначаются как:

  • 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
  • VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
  • COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

Если модель допускает измерение тока свыше 10 А, может присутствовать четвертое гнездо для плюсового щупа с маркировкой 20 А max.

В «инструкции для чайников» почти всегда упоминаются цвета щупов: красный «плюсовый» и черный «минусовый».

В зависимости от исполнения прибор может быть ударопрочным, влаго -и или водонепроницамым, защищенным от пыли, комплектоваться дополнительными щупами для удобного использования в разных видах электропроводки и электрических устройств.

Как выбирается электропроводка

Обратим внимание на этот вопрос потому, что токонесущие жилы должны надежно передавать приложенную к ним электрическую мощность, создавая нагрев металла и его изоляции не выше допустимой температуры. В противном случае диэлектрический слой нарушатся и через него пойдут токи утечек

Тогда потенциал фазы может в любой момент оказаться на корпусе бытовых приборов или металлических строительных элементах, что приведет к электротравмам жильцов. Единственная возможность их предотвращения — . А если его нет, как обычно бывает, то неприятности обеспечены.

Напоминаем, что в местах плохого соединения проводов и нарушенных электрических контактах скачком возрастает температура. Она способна привести к пожару.

Провода в старых зданиях

Принцип обеспечения населения электроэнергией в советские времена решался за счет создания нескольких типовых проектов прокладки проводки в квартирах. Тогда это был оптимальный вариант решения задач государственного строительства.

Провода, с учетом невысоких по нынешним меркам нагрузок, выполнялась из алюминиевой проволоки 2,5 кв мм. На входе в квартиру работал счетчик на 5 ампер, а в каждой комнате было по две розетки. Их запас мощности был достаточен.

Сейчас же мощности бытовых приборов, да и их количество в каждой семье, резко возросли. А люди так и живут со и пользуются тройниками и удлинителями, что может привести к печальным последствиям.

Современные нагрузки могут создавать аварийные ситуации в старой алюминиевой проводке, которая рассчитана максимум на 20 ампер.

Современная проводка

Алюминиевые провода и кабели для прокладки в жилых помещениях действующими правилами уже запрещены. В старых же зданиях одни жильцы их меняют своими руками, а другие продолжают эксплуатировать, надеясь на русский «авось».

Для подключения розеток используют только медные провода и кабели с поперечным сечением жил на 6, 4 или 2,5 кв мм. При этом надо учитывать, что они выдерживают усредненный для разных условий эксплуатации ток на 27 А для 2,5 квадрата, 38 — для 4 и 46 ампер для 6 мм кв. Большие же нагрузки нет смысла рассматривать.

Использование мультиметра

Если вы желаете узнать, какое напряжение на данный момент протекает в сети, тогда лучше использовать профессиональный прибор. У нас уже есть статья о том, как пользоваться мультиметром. Тип прибора в этом случае не будет влиять на измерение. Для начала измерения, вам необходимо будет поставить прибор на измерение переменного напряжения. Для бытовой сети переключатель необходимо выставить на отметку в 750 Вольт. После этого вам останется вставить два щупа мультиметра в розетку, как показано на фото ниже.

Если на дисплее вы не увидите показатель в 220 Вольт, тогда не следует волноваться. Показатель ГОСТ регламентирует отклонение на 10%. Во время проведения подобного измерения, вам также необходимо учесть один из наиболее важных моментов. К нему можно отнести проверку изоляции. Если изоляция щупов будет повреждена, тогда использовать подобное устройство нельзя

Также обратите особое внимание на выбор режима. Если на мультиметре вы установите режим «замер сопротивления», тогда устройство может выйти из строя

Ниже мы предоставили вашему вниманию видео, которое расскажет о том, как померить переменное напряжение в сети 220 Вольт.

Преимущества постоянного тока

Энергию от источников переменного напряжения нельзя хранить. Его можно использовать для зарядки аккумуляторной батареи, но выдавать она будет только постоянный ток. А что будет, если в силу каких-то причин остановится генератор на электростанции или оборвется линия питания села? Его жителям придется пользоваться фонариками на батарейках, чтобы не остаться в темноте.

Но и на электростанциях тоже есть источники постоянного напряжения – мощные аккумуляторные батареи. Ведь для того, чтобы запустить остановившееся из-за аварии оборудование, необходимо электричество. У механизмов, без которых запуск оборудования электростанции невозможен, электродвигатели питаются от источников постоянного напряжения. А также – все устройства защиты, автоматики и управления.

Также на постоянном напряжении работает электрифицированный транспорт: трамваи, троллейбусы, метро. Электродвигатели постоянного тока имеют больший вращающий момент на низких скоростях вращения, что необходимо электропоезду для успешного трогания с места. Да и сама регулировка оборотов двигателя, а, следовательно, и скорости движения состава, проще реализуется на постоянном токе.

Вводная про подключение амперметра, вольтметра и измерения мультиметром

Следующим пунктом разберемся с нашими измерительными приборами, которыми мы измеряем ток или напряжение.

Для измерения тока используется амперметр. Амперметр включается последовательно с нагрузкой. И это не пустые слова. Сопротивление амперметра ничтожно мало — это необходимо, чтобы не вносить погрешности в измерения тока, потребляемого нашими приборами. Чтобы использовать амперметр для измерения большего тока, можно произвести его шунтирование.

Для измерения напряжения в цепи уже используется вольтметр. Вольтметр подключается параллельно цепи и имеет большое внутреннее сопротивление. Это сопротивление необходимо для того, чтобы уменьшить ток, протекающий через прибор. Ведь по закону Ома мы уже понимаем, что при постоянстве величины напряжения, чем больше сопротивление, тем меньше ток.

Мультиметр — это прибор, которым можно производить различные измерения электрических и не только величин. Так вот, мультиметром можно замерять и ток и напряжение

Важно при этом вставить измерительные концы в нужные гнезда и выставить нужный предел. А далее уже пользоваться им как вольтметром или амперметром

Еще важным пунктом является предел измеряемых величин на приборах. То есть до измерения, желательно знать порядок величины, которая будет замерена.

Как измерить напряжение в розетке

Что мы будем делать дальше? Берем вольтметр или мультиметр, собранный для измерения переменного или постоянного напряжения. Одним концом тыкаем в одну дырку розетки, а вторым в другую дырку розетки. Что у нас получится?

  • прибор сгорит, если у вас выставлен предел меньше 220 вольт, или шкала прибора рассчитана вольт на 50. Это произойдет из-за того, что внутреннее сопротивление прибора окажется мало, и большАя величина тока вызовет порчу прибора (это может быть перегрев, оплавление, перегорание предохранителя и прочие неприятности)
  • прибор покажет примерно 220 В, и тем самым вы произведете нормальное такое измерение электрической величины

Какой величины ток в розетке и как его измерить

Теперь то, что делать нельзя!!! А то вдруг, вы сразу читаете и делаете. Потом претензии. Поэтому чисто теоретически. Берем мультиметр, подготовленный для измерения силы тока, или амперметр и один конец тыкаем в одну дырку розетки, второй во вторую. Что у нас произойдет?

  • Прибор сгорит. Так как его сопротивление мало, нагрузки нет, и ток будет настолько велик, что и прибор спалится и Вам может достаться, вплоть до больничной койки. Не стоит так делать, ей богу. По братски прошу, не стОит.
  • Прибор не сгорит, но только при условии, что у вас обесточена сеть. поэтому скорее достаем концы из розетки, чтобы сохранить материальную ценность от порчи.

Далее берем нагрузку. Нагрузка это любая штука, которая имеет сопротивление (активное, индуктивное, емкостное). Или же это прибор, который имеет свою электрическую схему (которая и есть сопротивление) и для работы ему необходимо подать питание на выходы ноль и фаза или плюс и минус. Схем огромное количество, как и приборов, где они применяются.

Суть вот в чем, у нас есть провод фазы и провод земли. Амперметр нам надо подключить в разрыв провода фазы. То есть либо перекусить его, либо через клеммник. Делать подключение надо при отсутствии напряжения, а то “лясне”. Сначала собираем измерительную схему — потом подаем на неё напряжение. Фаза пойдет через амперметр и прибор. Что получится:

Нагрузка у нас складывается последовательно. Сопротивление амперметра ничтожно мало, и ток, протекающий через прибор, пропорционален суммарному сопротивлению приборов. Стрелка на амперметре отклониться до величины потребляемого тока, или же на экране загориться значение, если измерительный прибор цифровой.
Прибор сгорит, если он предназначен для измерения постоянного тока, а мы включаем в цепь переменного тока, где нагрузка имеет активную и реактивную составляющие. Реактивная допустим большАя, активная — малипусенькая. Прибор постоянного тока видит только активную составляющую. Сопротивление суммарное будет ничтожным, а значит ток будет гигантским и прибор сгорит, да и измерителю может достаться
Прибор сгорит, если у нас выставлен предел на значение допустим 5А, а мы замеряем 20 ампер

Поэтому важно следить за величинами тока, которые мы измеряем.

Самый простой способ измерения силы тока — подключаем нагрузку в цепь, берем токоизмерительные клещи. Цепляем на провод по которому течет ток и замеряем его величину. Саааамый простой способ.

В общем измерение тока и напряжения это занятие, которое требует практической и теоретической подготовки от человека. Всегда лучше перестраховаться и вызвать специалиста, который разбирается в данных вопросах. Или хотя бы проконсультироваться.

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене» .

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взять имеющийся в наличии многожильный медный провод сечением 1 мм 2 , что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод ни выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем

Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Преимущества переменного тока

В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

Как подобрать розетку

Перед тем, как отправиться за покупкой, необходимо выяснить, сколько выдерживает розетка ампер

Знать это не просто важно, но и необходимо. Если не будет учтено, сколько ампер в розетке максимально может быть задействовано, возможны крайне неприятные последствия — оплавление кабеля, повреждение металлических частей, а далее — короткое замыкание

Самое главное, что потребителя должно интересовать, — мощность прибора.

По современному стандарту для домашних сетей обычная розетка должна соответствовать значению в шестнадцать ампер.

Много это или мало? Вернемся к формуле. Шестнадцать ампер умножаем на двести двадцать вольт и получаем три с половиной киловатта.

Ради интереса пройдемся по мощности основных бытовых приборов. В зависимости от модели и характеристик показатели могут меняться, но в целом для мощных потребителей они выглядят примерно так:

  • Кондиционер — до полутора кВт.
  • Стиральная машина — один кВт.
  • Утюг — два кВт.
  • Тепловентилятор — два кВт.
  • Масляный обогреватель — два кВт.
  • Бойлер — два кВт.
  • Микроволновая печь — один кВт.
  • Мультиварка — один кВт.
  • Пылесос — до кВт.
  • Электрокотел для обогрева — от 3 кВт.
  • Электрическая плита — от 3 кВт.

Судя по выборке, для подавляющего большинства мощных, не говоря уже про лампы, торшеры, вентиляторы и тому подобные незначительные по потреблению приборы, розетки в шестнадцать ампер хватает с запасом.

Однако всегда есть исключения. Электрическая плита, особенно индукционная, может потреблять и пять, и девять кВт. И хотя понимаешь, что розетка выдержит всего 16 ампер (3,5 кВт), но включить же очень хочется. Что делать в таких случаях и как этого избежать?

Подводя итоги

Как видите, напряжение 220 В является пережитком старой системы, которые все еще допускается в ваших розетках в качестве частного варианта, как производной от номинала 230 В. Но что касается разброса от минимума до максимума, то здесь следует быть особенно осторожным. Все дело в том, что большинство производителей выпускают бытовое оборудование на определенные пределы напряжения, к примеру от 200 до 240 В, поэтому в случае повышения разности потенциалов на отметку 250 В, являющуюся допустимой, прибор может попросту выйти со строя.

Если у вас в квартире наблюдается подобная ситуация, можете сделать простую процедуру:

проверьте норму на интересующем вас приборе;

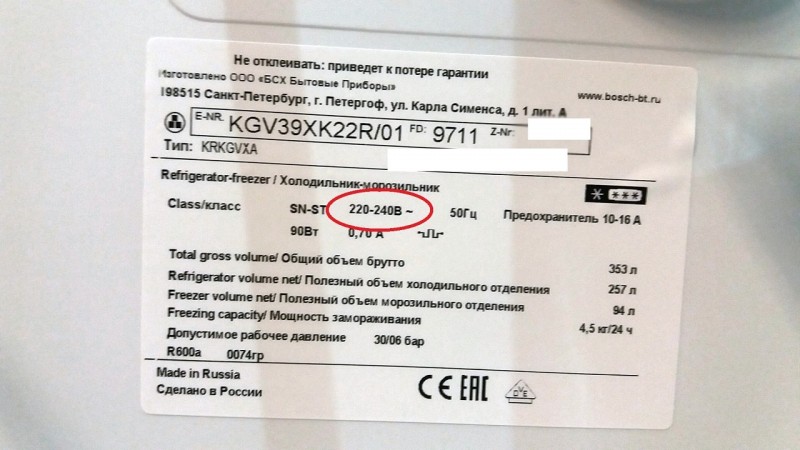

Рис. 2: проверьте норму напряжения

измерьте напряжение в розетке;

Рис. 3. Замерьте напряжение в сети

сопоставьте эти величины.

Если напряжение в сети значительно больше допустимого для устройства, вам понадобится стабилизатор или новый прибор. Если же номинал напряжения в сети больше допустимого ГОСТом, то срочно обращайтесь в энергоснабжающую организацию.
