4 простых способа сделать паяльник из подручных материалов

Составные элементы

Схема миниатюрного паяльника.

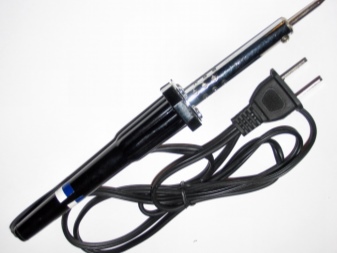

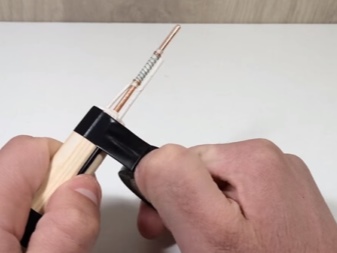

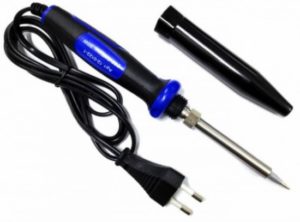

Рассматриваемое устройство изготавливают из медного стержня, который прогревается до температуры плавления припоя с помощью нихромовой спирали. При пайке деталей необходимо следить за тем, чтобы тепло быстро передавалось от нагревательного элемента жалу.

Жало – рабочая часть инструмента, стержень с наконечником клиновидной формы. Его вставляют в трубку из стали, обмотанную стекловолоконной тканью или слюдой, на которую намотана проволока, выполняющая функцию нагревательного элемента. Нихромовую проволоку обматывают асбестом, который помогает снизить потери тепла. К проводникам электрического шнура с вилкой присоединяют концы нихромовой спирали, которые сгибают и складывают вдвое для обеспечения большей надежности и снижения температуры нагревания в точках соединения с медным проводом. Соединение дополнительно обжимают металлической пластиной.

Спираль из сплава никеля и хрома и жало из меди находятся в металлическом корпусе, который может быть изготовлен из сплошного отрезка металла или сварен из 2 частей. На металлической трубке корпус фиксируется с помощью накладных колец. Электрический ток после вставки вилки устройства в розетку поступает на спираль из нихрома, которая после нагрева передает тепло жалу.

Приспособление к паяльнику для пайки мелких деталей.

Эксперты рекомендуют для паек маломощных диодов использовать оборудование мощностью не более 12 Вт. Толстые проводы, крупногабаритные детали и мелкие мощные детали нужно паять с помощью устройств 40 и 60 Вт. Крупные детали спаиваются агрегатами 100 и более Вт.

Качество работы не может быть гарантировано подбором инструмента правильной мощности. Неправильная эксплуатация агрегата приводит к поломке и необходимости ремонта паяльника.

Причины и признаки поломки

Нередко пользователи замечают, что новый электропаяльник дымит, однако это не является поломкой. Дело в том, что при нагреве происходит окисление меди и образование оксидной пленки. Чтобы жало паяльника не дымило и хорошо набирало припой, его следует предварительно подготовить – то есть облудить.

Реальной и наиболее распространенной поломкой в электропаяльнике является выход из строя системы нагрева – нихромовой проволоки или керамического нагревателя. Такая проблема может проявить себя тем, что электропаяльник перестал нагреваться или напротив, перегревается.

Причиной отсутствия нагрева медного стержня паяльника могут стать:

• неисправность электропровода или электрической вилки;
• отсутствие контакта между электропроводом и нагревательным элементом;
• нагревательный элемент перегорел и не выполняет нагрев стержня паяльника.

Все эти проблемы легко диагностируются и устраняются в домашних условиях, поэтому не стоит спешить покупать новый инструмент – можно отремонтировать ваш старый.

В некоторых случаях, когда поломок в электроцепи у паяльника нет, причиной его плохой работы могут стать следующие обстоятельства.

• Жало электропаяльника расположено неправильно. Для устранения неисправности нужно чуть глубже поставить жало внутри корпуса инструмента и зафиксировать его в этом положении. В ситуациях, когда стержень жала оказался коротким, придется менять его полностью, выбирая нужный размер.

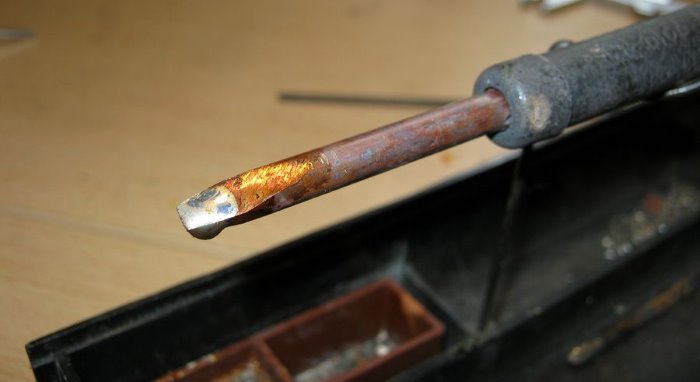

• На поверхности жала образуется окалина. Этот недостаток легко устраняется при помощи обработки поверхности жала мелкозернистой наждачной бумагой. После выполнения зачистки жало нужно нагреть, а затем поместить его кончик в канифоль и растереть состав на металлической оплетке, куда нанесен припой. После такого лужения на жале электропаяльника появится равномерный и тонкий слой припоя, а окалина больше не будет помехой для паяния.

Случается, что некорректная работа электропаяльника происходит по причине того, что в припое содержится слишком большое количество свинца, поэтому работать с ним нужно не перегревая паяльник, выбирая правильную мощность. Другим вариантом плохого нагрева стержня паяльника может стать неправильная форма жала. Наиболее эффективно нагревается стержень, если он имеет скошенный овальный срез.

Пайка при помощи специального сплава

При необходимости спайки различных мелких деталей из цинка, железа и меди вы тоже можете успешно обойтись без паяльника. В данном случае вам поможет специальный сплав под названием «третник». В его состав входит порядка 62% олова, оставшаяся часть приходится на свинец. Третник позволяет выполнять надежную пайку без паяльника.

Прежде чем приступать к работе, нужно правильно подготовить поверхность спаиваемых изделий. Для этого следует сначала очистить деталь при помощи наждачки или напильника, после чего смочить всю поверхность раствором хлористого цинка. Это удобнее делать с помощью щетки. При отсутствии хлористого цинка его можно приготовить из металлического цинка. Достаточно лишь растворить его в соляной кислоте. Будьте осторожны при выполнении этого этапа работы, так как кислота является потенциально опасным составом.

После завершения подготовительного этапа вам нужно взять кусочек сплава и положить его на поверхность одной из соединяемых частей. Далее вам необходимо взять грелку или, в случае пайки мелких деталей, спиртовую лампу либо свечу и основательно прогреть место соединения с третником.

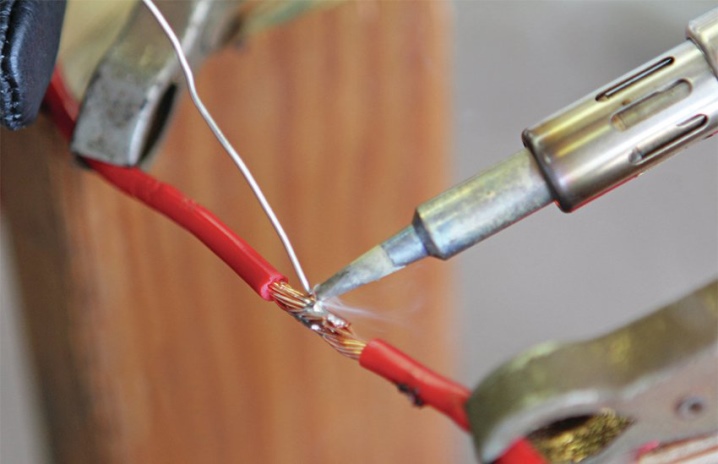

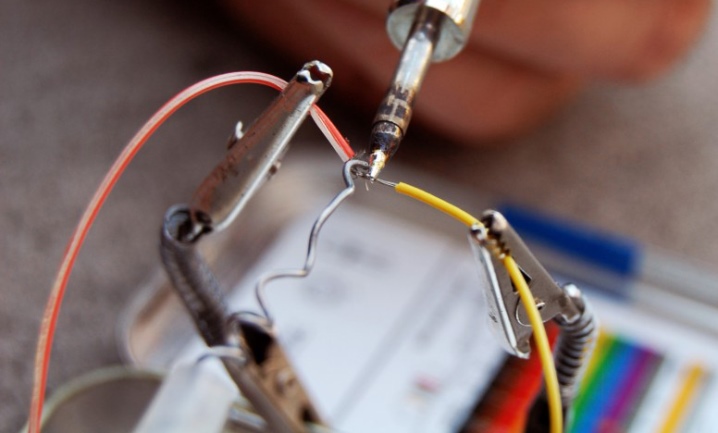

При необходимости спаять проволоку нужно прикоснуться полоской третника к предварительно смоченной в растворе хлористого цинка и нагретой поверхности. Сплава должно отделиться довольно большое количество. Подождите, пока он расплывется по изделию, после чего приложите другую деталь. Тщательно прогрейте место соединения и оставьте охлаждаться. При отсутствии цинка либо соляной кислоты поверхность можно обработать бурой или сухим нашатырем.

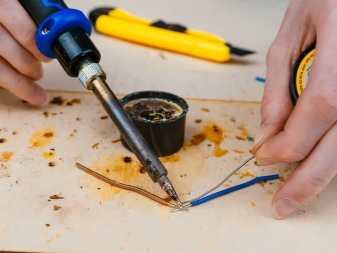

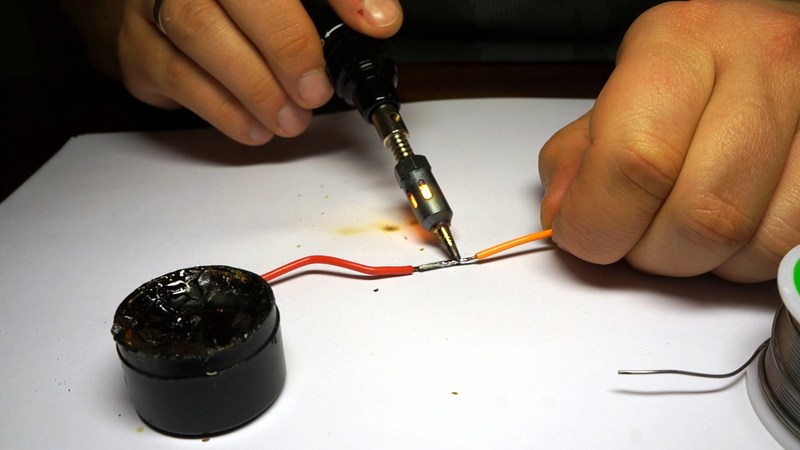

Электрические провода лучше всего паять с применением растворенной в спирте канифоли. Облейте место соединения водой в целях охлаждения, после чего обработайте старым напильником. При необходимости вылудить медную либо железную деталь, смочите ее раствором хлористого цинка, после чего размажьте сплав по поверхности. Деталь должна при этом равномерно подогреваться на пламени спиртовки либо горелки.

Лужение без паяльника

Паяльник является удобным и простым в использовании бытовым прибором, который окажет помощь при необходимости соединения металлов, маленьких изделий между собой или спайки плат. Однако в ситуации отсутствия электричества или самого инструмента сразу возникает вопрос о том, как паять без паяльника в домашних условиях.

Для того чтобы качество запаивания, а также электрический контакт, были на должном уровне, необходимо провести лужение: нанести предварительно на поверхность металлов или деталей, которые будут запаяны, небольшой слой припоя.

При выполнении этой процедуры возможно обойтись без паяльника. Для хранения припоя понадобится какая-нибудь металлическая емкость. Вполне подойдет даже крышка из-под банки для кофе. Следует поместить в выбранную емкость канифоль и кусочки олова, но можно воспользоваться и припоем оловянно-свинцовым (ПОС-60). Как производится лужение проводов без паяльника:

1. Удалить изоляцию с концов проводов (приблизительно двадцать миллиметров).
2. Разогреть емкость, в которой хранится припой с канифолью, пока смесь не расплавится. В роли нагревателя вместо паяльника можно применить зажигалку, свечку, плиту или иной источник огня.
3. Погрузить оголенную часть проводов в расплавившийся флюс так, чтобы он распространился по всей поверхности.
4. Поместить обработанную часть проводов в припой на несколько секунд.
5. Извлечь провода из припоя. Быстрым движением удалить с них излишки тряпкой. Таким образом, на той части проводов, которая прошла через процесс, должен остаться небольшой и ровный слой припоя.

Если необходимо произвести лужение плоского участка детали:

1. Мелко настругать кусочки канифоли и припоя и насыпать их на поверхность участка.
2. Поднести источник огня под участок с нанесенными припоем и канифолью для того, чтобы смесь расплавилась.
3. Расплавленный припой надо распределить по поверхности при помощи стальной трубки, стержня или чего-то подобного.
4. Убрать тряпкой излишек массы.

Если деталь стальная, то при ее лужении не задействуют канифоль. Сам процесс остается таким же, только с учетом использования паяльной кислоты, при помощи которой и обрабатывают участок.

https://youtube.com/watch?v=daON4ydVWHI

Частые причины поломок и способы их устранения

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.

Причины, почему перегорает спираль у паяльника, могут крыться следующем:

• слишком высокий нагрев инструмента;
• скачки напряжения, которые приводят к повышению температуры;
• длительная беспрерывная работа, повышающая температуру паяльника;
• брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
• наличие скруток, повышающих сопротивление в конкретном месте.

Электрическая схема

Для понимания основ ремонта паяльного приспособления желательно ознакомиться с его схемой, состоящей из ряда последовательно соединённых элементов. Она состоит из электрической вилки, соединительного провода (шнура) и нагревательной обмотки из нихрома.

Поскольку питание идет от переменной сети 220 В, то в цепь обычно встраивают преобразователь.

Напряжение

Одной из основных технических характеристик, учитываемых при необходимости отремонтировать паяльник, является подаваемое на обмотку напряжение. В различных моделях устройств оно может принимать следующие значения:

• 220 Вольт (используется в большинстве отечественных моделей);
• пониженные трансформатором питающие напряжения величиной от 12-ти до 42-х Вольт (для опасных условий работы);
• 5-тивольтовое питание для , починить которые в домашних условиях совсем несложно.

Пониженные напряжения применяются в условиях, называемых опасными и особо опасными (при высоких уровнях влажности или запылённости помещения, например). Основная цель снижения этой величины – уберечь пользователя от поражения электрическим током.

Независимо от того, какая из этих моделей подлежит ремонту, способы её восстановления сводятся к простейшим рабочим операциям.

Мощность

Под электрической мощностью понимается отбираемая паяльником от сети энергия, определяемая как произведение напряжения на потребляемый ток.

Этот показатель непосредственно связан с рассеиваемой на жало тепловой мощностью, определяющей его эксплуатационные возможности. Чем больше этот параметр – тем лучше наконечник паяльника будет прогревать место пайки.

Величины рабочих мощностей для различных образцов изделий колеблются в очень широких пределах (от единиц до тысяч Ватт).

То есть существует выбор, когда для работы с мелкими деталями предпочтение отдаётся паяльным приспособлениям с малым потреблением и рассеиванием тепла. Ну а для случаев, когда приходится паять габаритные металлические изделия, наоборот, подходят только «мощные» устройства.

Учёт этого показателя в простейшем случае сводится к замене жала на более толстый наконечник или наоборот. При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выборе требуемого количества витков.

Изготовление из резисторов МЛТ и ПЭВ

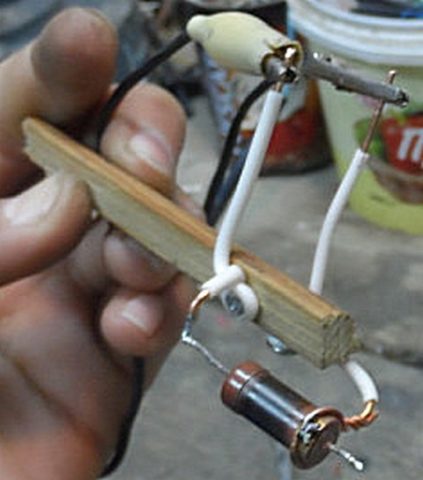

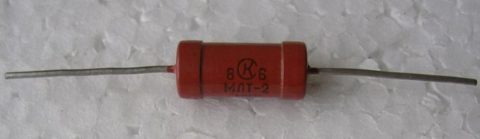

Популярный вариант самодельного мини-паяльника — с использованием резистора МЛТ (это аббревиатура расшифровывается как «металлический, лакированный, теплоустойчивый»). Это даже не мини, а микро-устройство, но нагревается до 190°, что позволяет плавить припой ПОС-60.

Для его создания, помимо самого резистора, понадобятся:

• две изолированные одножильные медные проволоки;
• деревянный брусок.

Резистор — главная часть будущего устройства, и поэтому к его выбору надо отнестись ответственно. Лучше не покупать дешёвые китайские изделия, а отдать предпочтение медным резисторам отечественного производства.

Чтобы сделать такой мини-паяльник, сначала резистор каким-нибудь острым предметом очищают от краски, и защищают медную проволоку. Затем из одного освобождённого от изоляции конца проволоки создают петлю и надевают на один из краёв резистора. А к другому краю прикрепляют (в идеале — припаивают) второй конец этой же проволоки.

Теперь из ещё одной медной проволоки необходимо сделать небольшую закрутку для прикрепления к деревянному бруску (он здесь будет играть роль ручки). Жало при этом должно выступать за пределы бруска не более чем на 1 сантиметр, а конец резистора — не более чем на 2,5 сантиметра.

Делают также мини-паяльники из резистора ПЭВ-20 (сопротивление 2 кОм), вставляя в него жало из медной проволоки, приделывая ручку и провода. Такой мини-паяльник может работать от домашней сети. Это очень популярная и простая конструкция. Основное в ней – правильно сделать медный стержень. Для жала берут либо стержень старого паяльника, либо кусок медной шины.

Лужение в канифоли

Перед выбором способа лужения постарайтесь выяснить структуру материала, из которого изготовлено жало паяльника. Так, очищенный от окалины медный наконечник может лудиться в обычной канифоли с припоем.

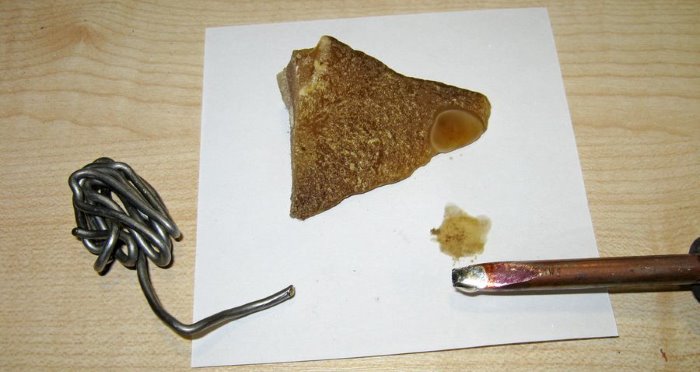

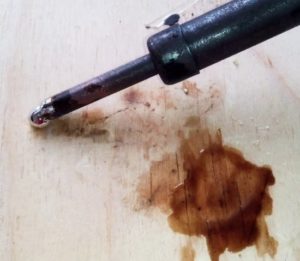

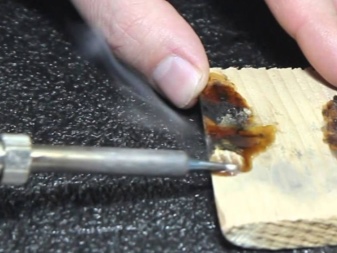

Для этого нужно погрузить конец раскалённого жала в канифоль и расплавить уложенный под неё кусочек припоя. Делать это следует таким образом, чтобы расплавленная жидкая смесь полностью накрыла поверхность острия.

Иногда припой с большим трудом «прилипает» к обрабатываемой поверхности (то есть жало паяльника не лудится). Что делать в этом случае?

Необходимо перенести паяльный состав вместе с канифолью на дно мелкой металлической ёмкости и расплавить их там до получения жидкой смеси. Затем следует взять новый паяльник и с силой поскрести жалом по металлическому днищу с расплавленной ванной. Указанную операцию следует проводить до тех пор, пока всё остриё полностью не смочится в припое.

Как починить?

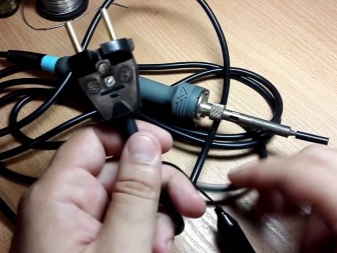

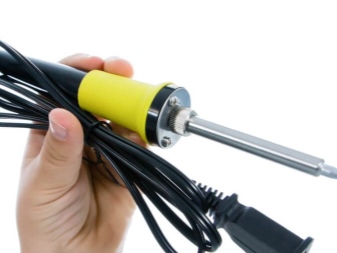

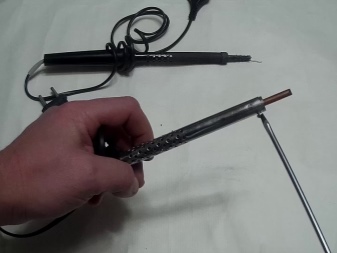

Чтобы выполнить ремонт электрического паяльника своими руками в домашних условиях, потребуется разобрать электроинструмент, при этом не важно, имеет он с пластиковую ручку или с деревянную. Нередко электропаяльник не паяет и не греет – так происходит, если испорчена вилка электропровода

В этом случае вилку придется заменить и поставить новую. Современные модели часто бывают оснащены неразборными моделями вилок, в таком случае ее просто обрезают и вместо нее устанавливают разборную модель.

В случае, когда внутри инструмента нарушен контакт сетевого электрошнура и нагревательного элемента, паяльник разбирают и проводят переподключение контакта шнура, удалив его небольшую старую часть. Если вышел из строя сам нагревательный элемент, то диагностировать такую поломку можно при помощи ампервольтметра, а при его отсутствии – путем исключения остальных вышеперечисленных вариантов неисправностей.

В случае необходимости замены нагревательного элемента выполняются следующие действия.

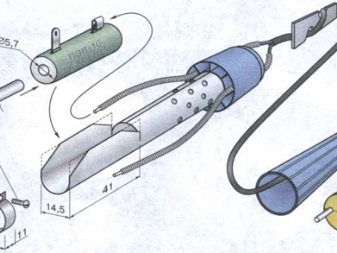

• Потребуется взять сопротивление марки ПЭВ-10 керамического типа, номинал которого равен 1-1,5 Ом. В резисторе имеется отверстие, расположенное по центру. В это отверстие можно легко поставить жало электропаяльника, причем вам не потребуется выполнять дополнительную подгонку элементов друг к другу.
• Следующее действие – нужно удалить сгоревший нагревательный элемент. Для этого на металлическом кожухе, защищающем нагревательный элемент, в месте расположения продольного шва потребуется выполнить распил, приблизительно до середины трубки. Затем трубку-кожух разворачивают и срезают у нее уголки в месте получившегося углубления. Это действие поможет предотвратить контакт металлической трубки с контактами сопротивления ПЭВ-10.
• Сопротивление ПЭВ-10 теперь будет играть роль нагревательного элемента, его мы и поставим в углубление кожуха-трубки. После этого отогнутые лепестки нужно вернуть на свои места и закрепить их при помощи небольших аккуратных хомутиков из проволоки.
• Далее потребуется подключить электрошнур и подать на сопротивление напряжение. С этой целью зачищают электропровод от изоляционной обмотки на длину примерно 2 см от его конца. Затем зачищенные концы провода обматывают асбестовой нитью – делать это нужно плотно, без единого промежутка.
• Заизолированные асбестовой нитью концы провода проводят через канал рукоятки паяльника и подсоединяют к контактам сопротивления. Место вывода нагревателя также нужно изолировать асбестовой нитью. Провода внутри корпуса необходимо разместить так, чтобы они не касались друг друга – для этого еще раз следует выполнить обмотку обоих проводников асбонитью, сложив их вместе.

В процессе выполнения ремонта электрического паяльника могут оказаться полезными следующие рекомендации специалистов.

• В процессе ремонта нельзя надолго оставлять электропаяльник во включенном состоянии. При наличии в нем неисправностей и при замене спирали может случиться короткое замыкание электроцепи.

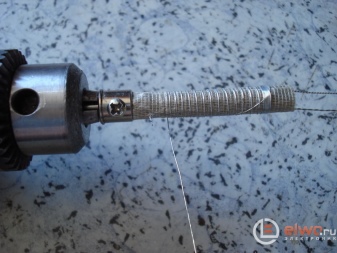

• В процессе выполнения перемотки спирали нагревательного элемента нужно следить за тем, чтобы витки не соприкасались, и между рядами прокладывать слюду.
• Если произошло перегревание жала и его подплавление, этот участок нужно хорошо заизолировать при помощи изоленты и кембрика, которые крепят на область повреждения жала.

В процессе работы с электрическим паяльником во избежание появления неисправностей необходимо устранять воздействие механических нагрузок в области крепления к нагревателю электрошнура, а также беречь от повреждений сам шнур и его электровилку.

О том, как отремонтировать паяльник, смотрите в следующем видео.

Правильная подготовка к работе

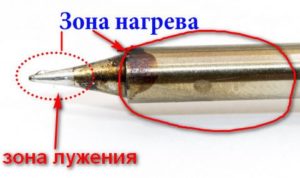

Непосредственная подготовка инструмента к пайке заключается в проведении работы по лужению. Ведь именно к нелуженому металлу не прилипает паяльный материал.

Лужением называется покрытие поверхности тонким слоем олова.

Кстати, точно также готовят к пайке детали. Как же облудить паяльник? Да очень просто. Только залудить надо не весь инструмент, а лишь его жало.

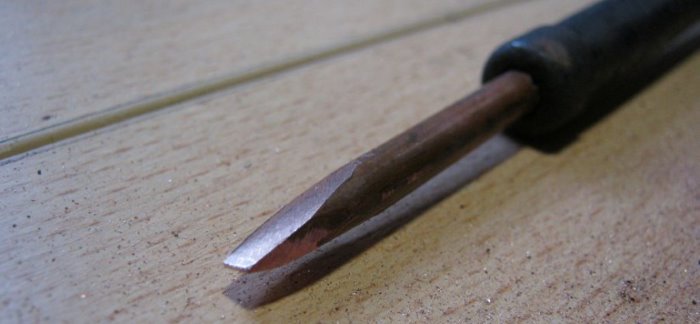

Сначала необходимо очистить его механическим способом. Для этого подойдет напильник или наждачная бумага. Чистить нужно тщательно, не оставляя бороздок и царапин, в которых могла бы остаться окисная пленка. Конечно, паяльник при этом должен быть холодным.

После тщательной очистки, надо покрыть рабочую поверхность слоем флюса. Если используется жидкий состав, то он сразу же после очистки наносится кисточкой, если используется твердая канифоль, то паяльник необходимо погружать в нее по мере нагрева жала.

Не надо ждать, когда паяльник нагреется, потому что на воздухе неизбежно образуется оксидная пленка, которая опять помешает припою прилипать. Перегрев –причина того, что медный наконечник не лудится.

После того, как паяльник разогреется до нужной температуры, жалом надо прикоснуться к припою и потереть. Можно растереть припой при помощи щепки из твердого дерева – березы или дуба. При этом нельзя допускать .

К правильно облуженному паяльнику припой отлично прилипает и не лежит на нем комками или каплями. Он равномерно покрывает медный наконечник и спокойно покидает его, когда нужно.

Обращение со старыми лампами

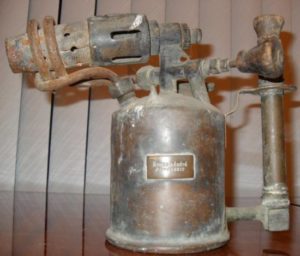

Старые, давно не используемые паяльные лампы необходимо сначала осмотреть снаружи. При осмотре нужно проверить насколько легко открываются все клапаны, крышка резервуара. Регулировочный кран должен легко поворачиваться.

После этого нужно проверить корпус на герметичность. Для этого насосом накачивают воздух в лампе, не заправленной топливом. Затем кисточкой наносят густой мыльный раствор на все резьбовые соединения, кран. Проверять нужно в закрытом состоянии и в открытом.

Если все соединения герметичны и насос исправно создает давление в корпусе, кран выполняет свои функции, открывая и закрывая горелку, можно заправлять лампу и запускать.

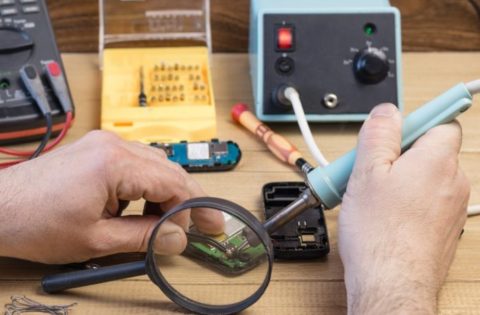

Паяльная станция (минипаяльник) и микроскоп

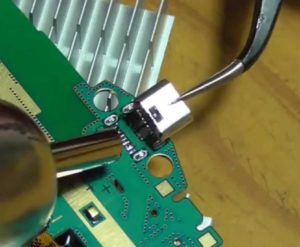

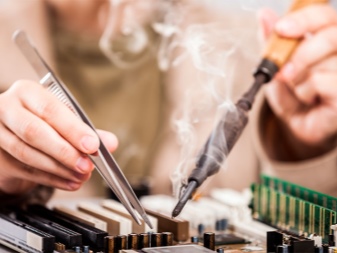

Без этих двух наименований невозможно обойтись при работе с такими миниатюрными изделиями как мобильный телефон типа iphone. При наличии паяльной станции (фена) можно будет организовать ремонт любой степени сложности, при котором становится возможной перепайка чипов и микросхем телефона.

Особенностью этого оборудования является возможность пайки миниатюрных корпусов особой конструкции, называемых BGA. При их обработке используется направленный поток разогретого воздуха, мощность и температура которого регулируется на станции произвольно.

Миниатюрный паяльник потребуется в отсутствии сравнительно дорогого фена. В принципе, с его помощью удаётся организовать ремонт любой небольшой по размерам детали (припаять гнездо у телефона, например).

Микроскоп (вместо него можно воспользоваться обычной лупой, закрепляемой на кронштейне) необходим для визуального обследования подлежащей ремонту платы телефона. Он может потребоваться и при проведении мелких паяльных работ, производимых во время ремонта. Благодаря этому оптическому приспособлению удаётся точно позиционировать восстанавливаемую микросхему и разместить на «своё» место любой BGA-чип, что необходимо для качественной пайки.

Как исправить повреждение мембраны и засорение канала

Если в наушниках при воспроизведении возникают посторонние звуки, скорее всего, дело в деформации мембраны. Чтобы ее починить, потребуется выполнить следующие действия:

• разобрать корпус наушников;
• визуально изучить мембрану;
• если она имеет вмятины, аккуратно выпрямить их иголкой или зубочисткой;
• удалить все частички грязи, находящиеся на мембране.

После этого звук должен нормализоваться.

Если после вскрытия выяснилось, что мембрана полностью или частично оторвана от корпуса динамика, устройство лучше отправить в утиль. Конечно, ее можно попробовать приклеить. Но главная сложность в том, что это надо сделать идеально ровно. В противном случае посторонние призвуки никуда не денутся.

Если мембрана полностью или частично оторвана, наушники лучше заменить.

Если не хочется менять наушники целиком, можно поставить новые динамики. Для этого нужно:

• вскрыть корпуса;
• отпаять контакты динамиков;
• припаять жилы к новым;
• разместить их в корпусах;
• собрать корпуса в обратном порядке.

Место соединения корпуса и динамика лучше промазать клеем «Момент». Так он будет лучше держаться. Также это предотвратит появление посторонних призвуков. Новые динамики можно приобрести в магазинах электрозапчастей, а также заказать на AliExpress.

На «вкладышах» распространена другая проблема – засорение канала. Он достаточно узкий, поэтому часто забивается пылью или ушной серой. Их удаляют с помощью тонкой иголки. Зубочистка здесь не подойдет – она с трудом проходит в канал.

Импульсный мини-паяльник

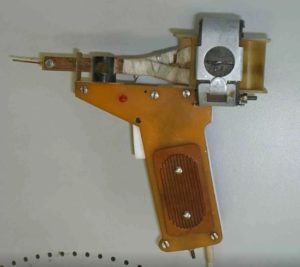

Импульсный мини-паяльник обычно изготавливают из трансформатора. Для этого необходимо разобрать его корпус и снять с него «родную» вторичную обмотку. Вместо неё надо установить свою, изготовленную самостоятельно медную обмотку.

На практике зачастую хватает двух-трёх витков медной проволоки миллиметровой толщины. К новой обмотке следует подсоединить жало мини-паяльника, в качестве которого тоже может выступать медный провод.

Этот трансформатор с изменённой обмоткой размещается в заранее приготовленном корпусе, например, в форме строительного пистолета. На месте «курка» стоит установить кнопку для включения инструмента. А на месте «ствола» пистолета устанавливается стойка из материала-диэлектрика. К этой стойке аккуратно прикрепляется уже находящееся здесь жало.

Для наглядности в цепь мини-паяльника можно вставить светодиод, который будет зажигаться при нажиме на кнопку.
