Аксиально-поршневой насос и радиально поршневой насос

Устройство плунжерного насоса

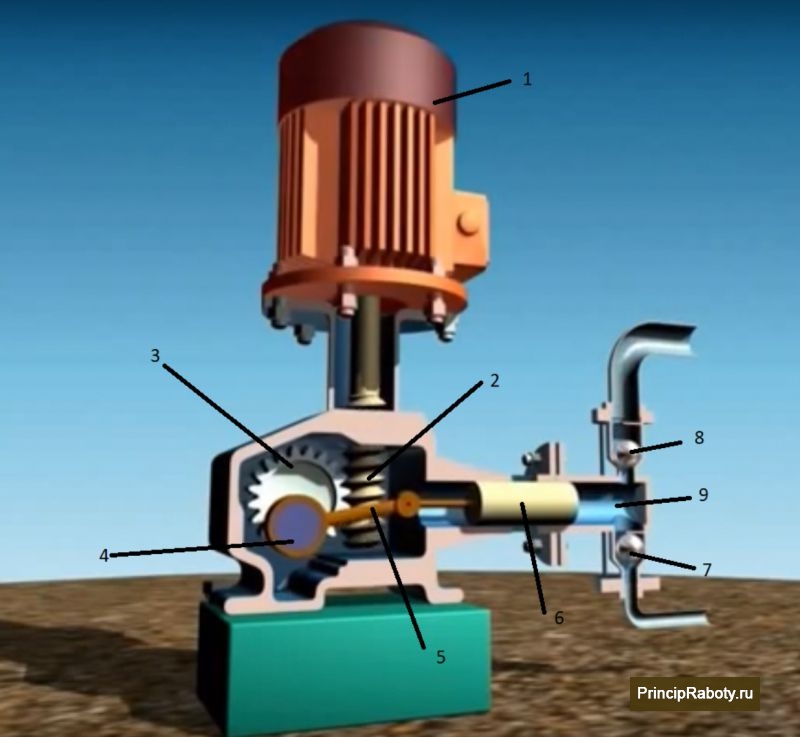

Разберем устройство насосов плунжерного типа на примере дозировочного насоса.

Электродвигатель – 1 вращает червяк — 2, который крепится к валу двигателя муфтой. В зацеплении с червяком находится червячное колесо — 3. К этому колесу присоединен эксцентрик – 4, который может находится ближе или дальше от центра червячного колеса. Положение эксцентрика легко регулируется механически. На эксцентрик одет шатун -5, который толкает плунжер – 6.

Всасывающий клапан-шар — 7 открывается, когда плунжер идет влево. Вода заливает цилиндр — 9. В следующей фазе движения плунжера, объем камеры сокращается, всасывающий клапан опускается, нагнетающий – 8 подымается. Вода идет к потребителю.

Ход плунжера изменяется в зависимости от положения эксцентрика. Если эксцентрик установлен в центре червячного колеса, то ход вытеснителя (плунжера) равен нулю. При максимальном удалении от центра, ход вытеснителя максимальный. То есть производительность насоса можно менять от нуля до максимума. Поэтому он называется дозировочным.

Разновидности

В отличие от парового и радиально-поршневого насоса агрегаты аксиального типа делятся на два вида:

1. Аксиально-поршневое оборудование с наклонной шайбой. У таких приборов приводной вал соединён с цилиндрическим баком и закреплён на подшипниках. В рабочих камерах находятся поршни, которые опираются на наклонную шайбу. Рабочая поверхность этой шайбы в свою очередь образует перпендикуляр к оси блока с цилиндрами. Благодаря такому углу наклона во время вращательных движений ротора поршни выполняют возвратно-поступательные движения. За счёт этого увеличивается или уменьшается объём камер. Это способствует всасыванию или выталкиванию воды через отверстие в распределительном диске. Чтобы получить регулируемый насос, необходимо изменить угол наклона шайбы. Благодаря этому агрегат будет изменять подачу жидкости. Для изменения направления подачи воды необходимо отрегулировать обратный наклон цилиндрического блока относительно вертикали приводного вала. Так выполняется реверсирование подачи воды. Благодаря такому принципу действия всасывающий и нагнетательный трубопроводы не меняются местами. Агрегаты этого типа обычно используются для работы в среднем и тяжёлом режиме.
2. Аксиально-поршневое изделие с наклонным блоком. У таких насосов в отличие от парового и радиально-поршневого агрегата приводной вал выполнен в форме буквы «Т». Он крепится в радиально-упорных подшипниках. Блок цилиндров в свою очередь опирается на отдельную ось и расположен под определённым углом к оси вала. В цилиндрическом блоке есть несколько аксиальных расточек, в которых находятся поршни. Они соединены с валом посредством шатунов. Когда происходит вращение вала, цилиндрический блок также приходит в движение за счёт передачи движения посредством поршней и шатунов. Устройство и принцип работы этого аксиального насоса основаны на том, что благодаря углу между валом и блоком цилиндра часть поршней будет выходить из ротора, в то время как другая часть сможет задвигаться внутрь. За счёт такого действия объём рабочих камер будет уменьшаться или увеличиваться, вызывая нагнетание или всасывание воды. Для всасывания и подачи водной среды используется специальное окно в днище цилиндрического блока, а также отверстие в распределительном диске. Дальше вода продвигается по каналам в корпусе насосного оборудования. В отличие от парового и радиально-поршневого насоса в таком аксиальном агрегате можно изменять величину хода поршней. Для этого необходимо изменить угол наклона цилиндрического блока. Это будет способствовать изменению показателя рабочего объёма насосного оборудования. Такие агрегаты можно назвать оборудованием с регулируемой подачей.

Устройство и виды

Гидравлическое оборудование всегда работает за счет перегонки жидкостей из одного поршня, в другой. Таким образом, удается выполнить превращение гидравлической энергии в механическую.

Устройство гидравлического насоса во многом зависит от его типа. Впрочем, многие элементы в нем схожи и работают по одному принципу. Специальное масло в корпусе насоса нагнетается по определенной системе. Полученная энергия воздействует на устройство, к которому насос подключен.

Нагнетать масло можно разными способами. В машиностроении используют вращающиеся валы, в быту же применимы электродвигатели и даже ручной привод. Большинство насосов способны работать только в одну сторону.

Очень важно понимать, что разные типы гидравлических насосов серьезно различаются по своей конструкции и принципу работы. Поэтому судить и оценивать все образцы можно только после их полного рассмотрения

КПД гидравлического насоса тоже во многом зависит от этого показателя. Однако даже ручной гидравлический насос высокого давления имеет коэффициент полезного действия на очень приличном уровне, что позволяет применять их с высокой эффективностью.

Шестеренный гидравлический

Устройства такого типа очень часто применяются в гидравлике крупных механизмов и автомобилей. Особенно популярен шестеренчатый гидравлический насос для трактора, который применяют в виде спаренных элементов.

Каждая шестерня насоса способна передавать усиленное напряжение на соседнюю, что увеличивает силу их вращения.

Шестеренные насосы очень компактны, производительны и имеют сравнительно низкую цену. При этом частота оборотов у насоса может доходить до 9000 об/м, что является очень приличным показателем.

Более современные модели насосов способны направлять жидкости в разные стороны одновременно. По такой системе работает тракторный насос гидравлический. МТЗ 80 является одним из самых известных тракторов из тех которые комплектуются оборудованием подобного типа.

Пластинчатый гидравлический

Пластинчатые насосы отличаются тем, что позволяют оператору регулировать количество масла в системе. Ход у них более плавный и надежный, но и мощность нельзя назвать запредельной. Пластинчатые насосы работают на уровне нескольких тысяч оборотов в минуту.

Пластинчатый гидравлический насос 12 вольт использует, как основное напряжение. Именно поэтому его можно без проблем использовать даже в откровенно слабых электрических сетях. Еще одно его достоинство – это простота конструкции и очень низкий уровень шума во время работы.

Поршневой гидравлический

Если рассматривать основные виды гидравлических насосов, то поршневой насос будет находиться на самом видном месте. Он чрезвычайно распространен благодаря своей конструкции и неприхотливости. Без поршневых насосов невозможно представить себе работу подъемников, кранов, экскаваторов и т.д.

Неудивительно, что при такой популярности было создано несколько подвидов такого оборудования:

• Гидравлический аксиально-поршневой насос имеет сравнительно высокую себестоимость и производит некоторый шум во время работы. Зато эти устройства очень долговечны и способны развивать давление в 40-50 кПа;
• Радиально-поршневой насос уступает предыдущему образцу по мощности. Зато работает он за счет вращения, что позволяет использовать его для откачки жидкостей и других подобных работ. Если вам нужен гидравлический водяной насос, то именно радиально-поршневые модели подойдут наилучшим образом. Такое оборудование очень часто используют в быту и на мелких производствах.

Ручной гидравлический

Гидравлический насос с ручным приводом тоже часто востребован. И не стоит пугаться необходимости поработать руками. Гидравлический цилиндр с ручным насосом весит не так много и специально оборудован для комфортной работы в любых условиях.

Как правило, такое оборудование используют в домкратах, небольших прессах то есть там, где нужна очень тонкая регулировка давления и всего рабочего процесса.

Устройство ручного гидравлического насоса отличается относительной простотой. Есть два поршня с перетекающей между ними жидкостью и обратными клапанами. С помощью манипуляций с ручкой, жидкость переходит в нужный клапан и усиливает давление с определенной стороны.

По типу рабочего движения ручные насосы можно разделить на два вида:

При должной сноровке ручной гидравлический насос своими руками можно собрать из подручных инструментов, но лучше все-таки приобрести фирменное оборудование. Тем более что купить гидравлический ручной насос можно по сравнительной низкой цене.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы, которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Классификация поршневых насосов

За принципом функционирования насосы делятся следующим образом:

Поршневые насосы для воды. Несложные по конструкции агрегаты. Подходят для бытового использования. Модельный ряд таких насосов очень широк. Возможна самостоятельная регулировка устройства при незначительных неисправностях. Самые простые модели можно изготовить своими руками. Собственноручно изготовленный агрегат для бытового использования по техническим параметрам практически идентичный промышленно произведённым аналогам;

Аксиально-поршневые насосы. Конструкция с несколькими цилиндрами. Это немного усложняет процесс ремонта, требуются определённые знания в данной области. Рабочим инструментом выступает не только поршень, но и плунжер. В модельном ряде регулируемые, нерегулируемые насосы с наклонным блоком. Специфика агрегатов в возможности добиться высокого уровня давления, также они имеют неплохие технические характеристики;

Роторно — поршневой для нагнетания высокого уровня давления во всей системе. Такая конструкция отлично подходит для гидромоторов, но крайне редко используется как насосная станция. Радиально — поршневой насос и гидронасос используются только в условиях, где невозможно добыть воду обычным насосом.

Виды поршневых насосов в зависимости от ключевой рабочей детали:

• Поршневой насос. Поршень по форме дискообразный;
• Плунжерный насос. Цилиндрообразной по форме поршень и плунжер.

Поршневые насосы для воды имеют различный тип привода:

• Ручной. Выполняется периодическое перекачивание различных жидкостей и воды при ручном управлении;
• Прямодействующий. Поршень насоса и поршень мотора составляют единое устройство;
• Приводной. Наличие или отсутствие кривошипно-шатунного механизма.

На агрегате для мойки или дома может быть установлено один, два или три цилиндра. Также насосы могут создавать высокое, среднее или низкое давление.

Классификация в зависимости от частотности вращения поршня:

• Тихоходные. Выполняется в пределах 40-80 ходов за минуту;
• Средней быстроходности. Количество ходов от 50 до 80;
• Быстроходные. Выполняется от 150 до 350 ходов в минуту.

В зависимости от способа действия выделяют следующее насосное оборудование для воды:

Одинарного действия. С одной рабочей камерой;

Двойного действия. Вода поступает намного равномернее из-за двух рабочих камер. Потому при одном обороте поршня жидкость нагнетается дважды.

Насосы могут перекачивать различную жидкость:

• Обычные холодную воду;
• Горячие горячую воду;
• Буровые различные растворы;
• Кислотные кислотные вещества и т. д.

Область применения

Самой распространенной областью применения насосов дозаторов являются водоочистные сооружения. Все стадии очистки воды требуют постоянной точности. В крупных городах воду обрабатывают хлором с целью дезинфекции. Иногда воду фторируют, это благотворно влияет на рост зубов у детей.

Устройство плунжерного насоса-дозатора

Насосы дозаторы широко применяются в бассейнах (например насосы дозаторы fpvm) С их помощью в воду добавляется натриевый гипохлорид для поддержания хлорирования воды. Для контроля роста водорослей дозирующие насосы добавляют в воду рек и озер специальное химическое вещество- альгицид.

Большинство населенных пунктов имеют сооружения для очистки сточных вод. С этой целью добавляется известковый раствор.

Насосы дозировочные используются на химических и нефтеперерабатывающих предприятиях, на электростанциях и паровых генераторах, так же применяются в пищевой, косметической и фармацевтической промышленности.

Дозирующие насосы используются для производства пластмасс, керамических изделий и в сталелительной промышленности.

Для гигиенической обработки рук в медицинских учреждениях используются насосы дозаторы локтевые МИД 01.

Устройство и принцип работы дозирующего насоса

Дозирующий насос (помпа) состоит из следующих элементов:

• электромотор;
• редуктор;
• устройство регулировки системы;
• клапан впрыска реагента;
• гидравлический цилиндр;
• кнопки управления.

Электромотор подключается к сети с трехфазным током. Устройство регулировки осуществляет управление и регулирует длину хода поршня.  Так же оно преобразовывает вращательный момент приводного вала в возвратно-поступательное движение поршня. С помощью гидравлического цилиндра осуществляется сам рабочий процесс.

Производительность полностью зависит от потребностей и может быть в пределах от 5-20 мл/час до 40 000 л/час.

Насос – дозатор НД и НДР

Особенности и область использования

Плунжерные агрегаты высокого давления способны работать с водной средой и любыми жидкостями, наподобие воды, которые отличаются низкой вязкостью и не могут вступать в реакцию с металлическими деталями оборудования. Прибор работает, как дозатор воды или другой жидкости. Он может быть ручной или автоматический. При этом дозировочный насос осуществляет перекачку жидкости за счёт высокого давления.

Если вы разбираетесь в устройстве и принципе работы такого насоса, то его ремонт выполнить несложно. Как правило, дозировочный гидравлический агрегат плунжерного типа относится к разряду нефтепромышленного и бурового оборудования. Однако ручной НД (насос дозировочный), например, марки  Hawk, может с успехом использоваться для перекачки воды и других жидкостей в разных отраслях и быту.

Плунжерный насос благодаря конструктивным особенностям и простой схеме устройства имеет ряд отличительных особенностей:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• В нагнетателе агрегата создаётся предельно высокое давление.
• Вакуумный прибор высокого давления может перекачивать вязкие жидкости и среды с абразивными частицами.
• Агрегаты можно эксплуатировать в полевых условиях.

Аксиально-плунжерные агрегаты очень напоминают поршневые насосы. Главное отличие между ними состоит в конструкции рабочего органа. Гидравлический дозировочный прибор плунжерного типа вместо рабочего поршня использует плунжер, который выполнен в виде пустотелого цилиндра. Плунжер перемещается в уплотняющем сальнике и при  этом не касается поверхности рабочей камеры. Поршневой агрегат и аксиально-плунжерное изделие очень схожи по гидравлическим характеристикам, однако эксплуатация и ремонт прибора плунжерного типа проходят легче, поскольку он имеет меньшее количество изнашиваемых деталей.

НД в последнее время очень редко используется в канализационных и водопроводных системах. Зато гидравлический НД (ручной дозатор) нашёл своё применение в скважинах небольшого диаметра, где он применяется для подъёма воды. Также аксиально-плунжерный агрегат подходит для перекачки вязких жидкостей (осадка из отстойника) и может использоваться как ручной дозатор в быту, например, модели марки Hawk.

Параметры поршневых, плунжерных насосов общепромышленных и по нефтяному стандарту API 674

Подача: от 0,001 до 400 м3/ч (большие подачи по запросу)Напор: от 1 до 30000 м (больший напор по запросу)Вязкость перекачиваемой жидкости: от 0,01 до 80 000 сСт (большие значения вязкости по запросу)Плотность перекачиваемой жидкости: до 3500 кг/м3Температура перекачиваемой жидкости: от -196 до +450°С (большие значения температуры по запросу)Температура окружающего воздуха: от -60°С до +140°СДопустимое содержание примесей в перекачиваемой жидкости: 0,1 до 50 % (требуется уточнения при запросе)Размер примесей в перекачиваемой жидкости: от 0,01 мм до 2 мм (перекачивание больших частиц по специальному запросу)Давление корпуса поршневых насосов: от 4 до 3000 бар (большее давление по специальному запросу)Тип привода поршневых насосов : электродвигатель, двигатель внутреннего сгорания, паровая турбина, гидропривод и др.Напряжение питания двигателя поршневых насосов: 380 В/ 500 В/ 3000 В/ 6000 В/ 10000 В и другиеМощность двигателя поршневых насосов: от 0,1 до 3000 кВтКлассы пылевлагозащиты двигателя винтовых насосов: IP 54, IP 55, IP 57, IP 58, IP 58, IP 67, IP 68 и другиеИсполнение двигателей поршневых насосов: общепромышленное и  взрывозащищенное

Основные отрасли и процессы применения поршневых и плунжерных насосов и по нефтяному стандарту API 674:

• азотные и аммиачные, карбамидные производства (подача карбамида, подача кислот, щелочей, химикатов, сырья);
• переработка нефти (подача нефтепродуктов в печи, реакторы, перекачивание нефтепродуктов);
• добыча и переработка угля и полезных ископаемых (перекачка угольно-пыльной смеси, гидроразмыв и гидрорезка породы);
• добыча нефти и газа (подача бурового раствора, поддержание пластового давления, перекачивание загрязненной воды и отходов);
• производство кокса (срезание кокса в установках коксования, промыв установок замедленного коксования);
• энергетика (подпитка котлов и турбин, перекачивание конденсата, насосы обратного осмоса и ультрафильтрации).

Разновидности плунжерных насосов и их характеристика

Каждое насосное оборудование для воды разделяется на типы, благодаря которым использование агрегатов становится более удобным, а особенность действия практичной. Доказано, что водные плунжерные насосы действуют на подобие поршневого агрегата, поэтому их разновидности могут быть схожими. По конструкционным особенностям водный насос подразделяют на:

Конструкция плунжерного насоса чертеж

• горизонтальный;
• вертикальный;
• многоплуженный или одноплуженный;
• по типу управления: автоматические или ручные;
• с обогревом и без;
• многоцилиндрованные и с одним цилиндром;
• с герметиком на цилиндрах.

Теперь по порядку рассмотрим принцип конструкции перечисленных разновидностей.

В плунжерных установках горизонтального действия, рабочим механизмом служит пускательный клапан, который не требует специальной обработки цилиндра, как это случается в насосе традиционного поршневого типа. Конструкция уплотнена при помощи сальника, за счет чего увеличивается функциональность цилиндра.

В вертикальном типе жидкостного насоса рабочим механизмом служит пустотельный стакан. Конструкция подвержена длительной работе из-за установленного уплотнителя. В случае разбалтывания механизма его легко подтягивают, а при необходимости проводят замену сальника. Его применение сосредоточено в рабочих отраслях.

Присутствие рубашки обогрева необходимо для действия охлаждения системы. Это позволяет осуществлять работу таким насосом непрерывно, при отсутствии подобной функции рекомендуется для жидкостного агрегата составлять индивидуальный режим работы.

Промышленный плунжерный насос

Многоплунжерные насосы отличаются от одноплунжерных количеством вращательных механизмов, если в одиночном насосе присутствует всего один стержень, то во втором их насчитывается более трех.

Плунжерный жидкостный насос может быть оснащен автоматической или ручной комплектацией. От этого зависит каким будет принцип управления установкой. Также устройство различают по количеству цилиндров и присутствие герметичного слоя на них.

Борьба с пульсацией

Одним из недостатков поршневых насосов, как и других объёмных насосов, являются пульсации подачи и давления. Пульсации можно уменьшить, расположив несколько поршней в ряд и соединив их с одним валом таким образом, чтобы циклы их работы были сдвинуты друг относительно друга по фазе на равные углы. Другим способом борьбы с пульсацией является использование дифференциальной схемы включения насоса (рис. 2), при которой нагнетание жидкости осуществляется не только во время прямого хода поршня, но и во время обратного хода.

Также широко применяют насосы двустороннего действия, у которых как поршневая, так и штоковая полость имеют (в отличие от дифференциальной схемы включения) свою клапанную систему распределения. У таких насосов коэффициент пульсаций ниже, а КПД выше, чем у насосов одностороннего действия (рис. 1).

Для борьбы с пульсацией также применяют гидроаккумуляторы, которые в момент наибольшего давления запасают энергию, а в момент спада давления отдают её.

Какие бывают насосы?

По своей конструкции ручные насосы делятся на поршневые, штанговые, крыльчатые и мембранные. Для подъема воды из скважин чаще всего используются устройства первого и второго типов.

Поршневой насос (колонка) представляет собой металлический цилиндр, внутри которого располагается поршень с обратным клапаном. Когда поршень движется вниз, жидкость через клапан попадает надпоршневое пространство, когда же поршень движется вверх, накопившаяся вода выталкиваете выходную трубу.

В то же время благодаря образовавшемуся под поршнем разряжению вода подсасывается вверх и цикл повторяется.

Использование поршневых насосов имеет смысл, если зеркало грунтовых вод расположено на небольшой глубине, примерно 5-10 метров.

Для выкачивания воды из более глубоких скважин понадобятся штанговые насосы. Механизмы этого типа обладают сходной с поршневыми насосами конструкцией, но при этом окончание используемого в них поршня имеет куда большую длину, отсюда, кстати, и название.

Штанговые насосы могут качать воду с глубины до 30 метров, но они более громоздки, из-за чего их ремонт или демонтаж бывает затруднительным. Кроме того, всегда существует риск обрыва штанги.

Крыльчатые насосы представляют собой конструкцию, состоящую из дисковидного чугунного корпуса, совершающей возвратно-поступательные движения крыльчатки, рычага, всасывающего элемента, вала и двух впускных и двух выпускных клапанов.

Когда крыльчатка движется, вода перекачивается из всасывающей полости в нагнетательную, а синхронно работающие клапаны препятствуют ее перетоку в обратном направлении.

Глубина, на которой могут работать крыльчатые насосы, не превышает 9 метров. Для подъема воды из скважин используются сравнительно редко.

Как и крыльчатые, мембранные насосы для подъема воды из скважин используются очень редко.

Принцип работы этих самовсасывающих устройств следующий: под воздействием нагнетаемого в камеры воздуха одна мембрана создает разряжение приводящие к всасыванию жидкости, вторая создает давление воздуха на уже находящуюся в корпусе воду, проталкивая ее к выходному отверстию.

Глубина, с которой крыльчатые насосы способны подымать воду обычно не превышает 9 метров.

Серии плунжерных насосов

Производственный ассортимент компании ETATRON D.S. включает две серии плунжерных насосов:

1. Серия ST-P (компактное исполнение). Данное оборудование отличается корпусом, выполненным из литого алюминия и имеющим защиту из эпоксидного антикислотного покрытия. Устройство приводится в действие вертикально расположенным электродвигателем через коробку передач, работающую по принципу холостого хода (подразумевает возврат плунжера с помощью специальной пружины). Производительность плунжерных насосов находится в пределах от 6 до 90 л/ч, а максимальное противодавление равно 20 бар. Максимальная высота забора реагента составляет 3 м. Стандартные варианты исполнения – конфигурация АА (головка и поршень выполнены из нержавеющей стали AISI316l) и конфигурация ВА (головка выполнена из ПВХ, а поршень – из керамики).
2. Серия Р (стандартное исполнение). Конструкция данной серии плунжерных насосов практически аналогична линейке ST-P. Основными ее отличиями являются более высокие производительность (14-1027 л/ч) и противодавление (до 25 бар).

Подготовка к работе

В отличие от вибрационных насосов, не требующих для начала работы заполнения всей рабочей камеры жидкой средой, центробежный не сможет начать перекачку «на сухую». Параметры упругости воздуха сильно отличаются орт параметров воды, и ротор будет просто крутиться вхолостую, не создавая требуемого разряжения. Это приведет к перегреву и преждевременному износу устройства вплоть до выхода его из строя.

Схемы заполнения насосов

Эту техническую проблему решают различными способами

Заливка воды из трубопровода

Способ применяется для стационарных систем водоснабжения с фиксированным расположением трубопроводов. Схему постоянно работающего водоснабжения строят таким образом, чтобы центробежный насос находился в нижней точке, и выше его по уровню всегда были заполненные водой трубы. На всасывающем трубопроводе ставят обратный клапан, препятствующий вытеканию воды обратно в колодец, скважину или емкость. Такую систему надо заполнить водой только при первом старте, все последующие будут происходить в «мокром» режиме.

Если система используется эпизодически или обратный клапан, по каким – либо причинам установить не удается, применяют другие способы. Обвязку насоса монтируют таким образом, чтобы иметь возможность подать воду из трубопровода в обратную сторону, до заполнения рабочей камеры и всасывающего трубопровода. Воздух при этом выпускают через односторонний воздушный клапан. Как только свист воздуха из него прекратится и появится вода — значит, система заполнена и можно включать насос.

Для заливки из трубопровода высокого давления используют понижающий давление эжектор. Заливка также производится до момента появления жидкости.

Еще один способ применяют на крупных насосных станциях высокой степени автоматизации. Там для откачки воздуха используют вакуумный насос, и после заполнения рабочей камеры и срабатывания датчика наличия воды автоматика запускает установку.

Заливка воды из резервуара

Если в трубопроводе нет воды, то ее заливают из временно или постоянно присоединенного к выходному патрубку резервуара, снабженного вентилем. В стационарных системах резервуар монтируют постоянно, перед пуском вентиль открывают, и вода заполняет рабочую камеру и подающий трубопровод. Осуществляют запуск насоса. Убедившись в успешном запуске по ровному низкому звуку его работы, вентиль закрывают.

Схема заливки насоса из резервуара

Мобильные системы, например, садовые насосы или насосы для систем фильтрации надувных бассейнов, заполняют из ведра или лейки, отвинтив крышку фильтра грубой очистки до тех пор, пока не перестанут выходить пузырьки воздуха и не покажется зеркало воды. Далее крышку закрывают и запускают прибор.

Особенности конструкции и принцип действия

Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:

• Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
• Вал, опирающийся на подшипники.
• Рабочее колесо, на поверхности которого размещены лопатки.
• Корпус с направляющими поток профилями.
• Уплотнения на валу.
• Входной патрубок, находящийся на оси изделия.
• Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.

Устройство центробежного насоса

Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:

• Входные и выходные шланги или трубопроводы.
• Запорный клапан, не дающий жидкости течь в обратном направлении.
• Фильтр.
• Манометр для измерения давления жидкой среды.
• Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
• Краны и вентили для управления напором.

Принцип действия центробежного насоса несложен:

• При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
• Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
• Давление выталкивает жидкую среду в выходной патрубок
• Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.

Принцип работы центробежного насоса

В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.
