Виды неисправностей и ремонт бензопилы «штиль 180»

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.

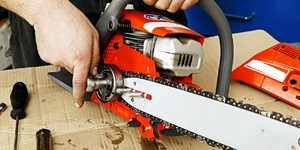

4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Регулировка Подачи Масла На Цепь Бензопилы Партнер

Большинство современных маслонасосов цепных бензопил устроены одинаково: в корпусе (фото 1 поз.1) размещен цилиндр (фото 1 поз.2), в который вставлен плунжер (фото1 поз.3), совершающий в нем вращательно-поступательные движения.

Цилиндр в нижней части имеет два отверстия (на фото 1 поз.4 видно только одно из них): через одно масло засасывается, во второе выталкивается.

Плунжер (фото 2) – это стальной стержень, с одной стороны имеет фрезерную выточку – лыску, а со второй пластиковую или стальную шестерню. При вращении плунжера лыска попеременно открывает и закрывает впускное и выпускное отверстия цилиндра. При поступательном движении вверх лыска сначала открывает впускное отверстие (одновременно закрывая выпускное) и создает небольшое понижение давления. За счет этого порция масла засасывается в цилиндр. Затем, поворачиваясь, плунжер двигается вниз, открывая лыской выпускное отверстие (одновременно закрывая впускное) и выталкивая масло из цилиндра. Так оно подается на шину небольшими порциями. За счет большой частоты циклов создается постоянный и непрерывный поток смазки.

Используются два типа маслонасосов (фото 3): с регулируемой подачей потока масла и с нерегулируемой подачей. В первом случае шестерни плунжера имеют косой зуб, а поступательные движения вверх обеспечивает дополнительно установленная пружина. Регулирование потока масла осуществляется за счет изменения длины хода плунжера в цилиндре. Пример – маслонасос для китайских пил с объемом двигателя 45-52 куб.см

В случае нерегулируемого маслонасоса на плунжере имеется косая замкнутая канавка, в которую упирается неподвижный упор корпуса. Вращение приводит к скольжению канавки по упору, а поскольку она косая это движение заставляет плунжер ходить вперед назад. При такой схеме невозможно ограничить ход плунжера и масло подается в постоянных количествах. Пример – маслонасос бензопилы Хускварна 137, 142

Вращательный момент от двигателя на плунжер передается через специальный привод, который также имеет шестерню – ответную часть шестерни на плунжере. Фактически это червячная пара. Привод маслонасоса приводится в действие либо ведущей звездочкой цепи (фото 4 поз.1), либо самим коленвалом (фото 4 поз.2).

В первом случае плунжер механически связан с ведущей звездочкой и вращается только вместе с ней. На фото 4 поз.1 представлен привод бензопилы Штиль MS-180. Стальной усик цепляется за специальную выточку на чашке ведущей звездочки. Когда звездочка вращается, вместе с ней вращается и привод. На холостом ходу в этом случае подачи масла нет.

Во втором случае, привод жестко зафиксирован на валу и постоянно вращается вместе с ним. На фото 4 поз.2 представлен привод маслонасоса бензопилы Хускварна 137, 142. Он напрессовывается на хвостовик коленвала и вращается с ним постоянно. Поэтому и масло подается постоянно, даже если пила находится в режиме холостого хода.

Обычно одну из шестерен (либо на плунжере, либо на приводе) делают пластмассовой с целью обезопасить деталь с более сложной конструкцией или сложным монтажом. Первой сломается и износится деталь из пластика.

На некоторых пилах маслонасос с приводом может быть дополнительно закрыт специальной крышкой (фото 5, крышка маслонасоса китайской бензопилы 45-52 куб.см), защищающей червячное соединение и сам насос от попадания грязи и древесной пыли. На некоторых пилах, таких как Хускварна 137, 142, сам корпус маслонасоса закрывает соединение привода с плунжером, тем самым выполняя функцию защитной крышки.

Для нормальной работы шины и цепи требуется определенное количество смазки.

Система зажигания

В том случае, если оборудование вовсе не желает запускаться, неисправность может заключаться в системе зажигания или же пусковом механизме. Если с пусковым устройством все в полном порядке, то нужно осмотреть состояние свечи, которую следует предварительно выкрутить.

• Особого внимания заслуживают электроды, поверхность которых может быть покрыта налетом. В том случае, если вы обнаружили налет красно-коричневого цвета, это говорит о том, что неисправна вся система пуска.
• Если зажигание функционирует стабильно и исправно, но бензопила неправильно работает, то неисправность может иметь отношение к излишкам воздушно-топливной смеси. В таком случае необходимо очистить жиклеры и отрегулировать карбюратор.
• При обнаружении нагара на свечке следует подумать об использовании более качественного бензина. Другая причина — некорректная работа карбюратора.

Чтобы избавиться от проблемы, необходимо:

• демонтировать карбюратор и произвести его проверку;
• почистить его и настроить;
• поменять топливо;
• проверить карбюратор и поставить его обратно.

Необходимо запомнить, что карбюратор — это узел с достаточно сложной конфигурацией. Поэтому, если вам требуется его разборка или ремонт, лучше воспользоваться услугами опытных специалистов.

Не забывайте, что для бензиновой пилы необходимо использовать исключительно то горючее, о котором говорится в руководстве по эксплуатации оборудования. Применение топлива низкого качества может привести к самым разным неприятностям.

Если же вы потеряли упаковочную коробку от оборудования, и вам нужно достать руководство по его применению, то для этого можно воспользоваться Интернетом. Просто введите в любую поисковую систему «Бензопила Штиль 180 инструкция по эксплуатации» и загрузите на свой ПК необходимый документ.

Воспользовавшись этими сведениями, можно отремонтировать бензопилу «Штиль 180» самостоятельно.

Разборка бензопилы

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Неисправности режущей гарнитуры

Достаточно смазанная и заточенная на правильный угол цепь одно из основных достоинств в работе бензиновых пил Штиль. В процессе работы цепь может заклинить, часто виной тому – засорение смазочно-подающих патрубков или поломка топливного насоса. Цепь при заклинивании нередко обрывается, создавая опасность получения травмы для пользователя. Обрыв цепи может произойти по другим причинам:

• закончилась смазывающая жидкость или она не подается в достаточном количестве;
• износились ведущая или ведомая звездочки;
• попадание в звенья цепи посторонних предметов;
• низкое качество металла цепи, или перекал ее зубьев;
• эксплуатация неподходящего по типоразмеру пильного полотна (цепи).

Очень важно точно соблюсти угол заточки цепи. От этого не только зависит скорость реза, но и его точность

У компании Штиль выпускаются целые модельные ряды специализированных заточных аппаратов для заточки различных видов цепей в автоматизированном режиме.

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

• стартер;
• маховик, он же узел охлаждения;
• блок зажигания;
• механизм сцепления и тормоза;
• карбюратор с компенсатором STIHL;
• воздушный фильтр;
• топливный и масляный бак;
• глушитель;
• антивибрационная система.

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Снятие и разборка двигателя

Двигатель удерживают 4 винта установленные на днище бензопилы Штиль 180. Для снятия необходимо их раскрутить, после чего аккуратно вынуть двигатель из посадочного места и резинового патрубка карбюратора.

Для разборки двигателя раскручиваются 4 винта картера, и он снимается, далее можно вынуть коленчатый вал в сборе с сальниками, подшипниками и поршневыми кольцами.

Снятие подшипников и сальников обычно не требует дополнительных инструментов, но если, подшипники были напрессованы на вал с усилием, то для демонтажа понадобится специальный съемник.

Для снятия поршня с шатуна, потребуется вынуть стопорное колечко из посадочного гнезда, при помощи тоненькой отвертки, далее с противоположной стороны выдавливается поршневой палец, после чего поршень убирается в сторону.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Неисправности и ремонт карбюратора бензопилы

Все карбюраторы чистятся одинаково, главное – это не бояться и ничего не потерять. Для ремонта потребуется подготовить:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• любую кисть;
• крестовую отвертку;
• головку на 8;
• немного бензина.

В первую очередь с помощью кисти очищается грязь и пыль. Затем снимается крышка и фильтр. Откручиваются две гайки воздушного фильтра, и снимается корпус воздухосборника. Теперь можно увидеть карбюратор и тяги «подсоса» и акселератора. Опустив заслонку пальцем вниз, нужно будет снять рычаг акселератора.

Чтобы карбюратор отодвинуть с посадочного места, предварительно следует снять рычаг подсоса и полностью его закрыть. Теперь нужно снять и потянуть на себя провод остановки двигателя. Также необходимо снять пластиковый рычаг, на который прикреплен провод. Справа он вставлен в отверстие, а слева его можно поднять.

Карбюратор освобожден, его можно вытаскивать и прочищать. Лучше всего это сделать с помощью компрессора, но если его нет, то детали можно промыть в чистом бензине.

Не стоит забывать и о топливном фильтре, который тоже необходимо снять и продуть топливный шланг. Собирается все в обратном порядке.

Если после сборки карбюратора пила плохо заводится, а из глушителя валит дым, то скорей всего была потеряна пружинка, стоящая под рычагом иглы. Из-за отсутствия этой пружинки игла не запирает подачу топлива, поэтому свечу «заливает» бензином. Конечно же, чтобы устранить эту неисправность, следует найти пружину и поставить ее на место.

При ремонте карбюратора следует помнить, что он представляет собой достаточно сложный узел, который состоит из различных маленьких колец и деталей

Поэтому чистить и ремонтировать его необходимо с особой аккуратностью и осторожностью

Если бензопила не заводится или глохнет, то кроме самого карбюратора, следует проверить работоспособность свечи зажигания. Если она неисправна, то ее следует выкрутить и просушить. Также из свечи через специальное отверстие нужно слить лишнее топливо.

Необходимо помнить, что просушка должна производиться не менее тридцати минут, по истечению которых свеча устанавливается на место и инструмент запускается.

Причиной неисправности может стать слабый контакт между концом свечи и высоковольтным проводом. Если же работа свечи не нравится совсем, то ее лучше заменить на новую.

Такие детали бензопилы «Штиль 180», как антивибрационные элементы, цепь, шина, ведущая звездочка изнашиваются быстрее, чем остальные. Поэтому для их быстрой замены в мастерской рекомендуется держать запасные запчасти.

Устранение причин неисправностей бензопилы своими руками в любом случае обойдется дешевле, чем ремонт инструмента в сервисной мастерской. Чтобы не ломать голову над тем, почему инструмент перестал работать, можно посмотреть видео инструкцию по устранению различных поломок бензопилы «Штиль 180». Однако, в случае серьезных поломок, самостоятельно ремонт лучше не делать, и поручить работу специалисту.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.
