Как правильно сделать скрутку проводов

Скручивание многожильных проводов

Можно применить предыдущие описания работ для таких жил, но это не даст надежного механического контакта. Поэтому поступают следующим образом:

• многожильные провода распушиваются (жилы разводятся по сторонам) и делятся на две «косички». Можно сделать и несколько косичек, в зависимости от сечения провода.
• провода накладываются один на другой и скручиваются по одной косичке из каждого провода между собой
• в конце две «косы» полученные из четырех, сплетаются в одну цельную скрутку
• в итоге получается надежная, с хорошим механическим контактом скрутка

Очень часто именно скрутка проводов используется как основной метод их соединения. Делать скрутки правильно способен не каждый. Даже мастера подчас пренебрегают элементарными правилами соединения проводников.

Стоит подробнее поговорить о том, какие виды скруток бывают, а так же о том, как правильно делать те или иные виды скруток.

Стоит сразу отметить тот факт, что ГОСТ гласит, что скрутки в жилой квартире вообще непримлемы как способ соединения проводников. Однако некоторые люди все же берут его на заметку. Существует несколько основных видов скруток, которые используются в зависимости от того, какой тип провода используется.

Параллельная скрутка используется в тех случаях, если речь идет о скрутке двух одножильных проводов. Это применительно в основном к алюминию.

В этом случае площадь контакта получается достаточно большой, поэтому данный способ рассматривается как основной, если речь идет о тонком алюминии.

В том случае, если речь идет о соединении двух одножильных проводов, которые имеют достаточно большую площадь сечения, стоит использовать бандажную скрутку.

В этом случае бандаж одевается на провода. Его нужно делать из того же материала, что и сам провод или кабель. Так же эффективный способ. При скрутке не стоит забывать о качественной изоляции проводников.

Если речь идет о медных проводах, то они зачастую делаются многожильными. Здесь не нужен никакой дополнительный бандаж, а параллельное соединение неэффективно.

Здесь используется метод соединения проводников косичкой. Косичка образуется путем скрутки проводников, идущих от разных проводов, друг с другом. Метод самый распространенный.

скрутка проводов используется достаточно часто, если необходимо соединить их между собой. Этот метод считается весьма эффективным, хотя, по всем правилам и стандартам его нельзя применять в квартире.

Однако многие, даже профессиональные электрики, это делают. Поэтому о скрутке стоит поговорить подробнее. Чаще всего в домах используется многожильная медная проводка.

Именно поэтому здесь используется метод скрутки косичкой. Сначала провода нужно зачистить, а затем освободить достаточно большую их часть от изоляции. После этого они прикладываются перпендикулярно друг к другу, и начинается сам процесс скрутки.

Одной рукой этом случае нужно удерживать провода, а другой производить движения по окружности. В результате получается некое подобие косички. Отличное решение любой проблемы в доме.

После того, как провода скручены между собой, их необходимо заизолировать. Для этого можно использовать самую обыкновенную изоленту, а так же использовать термоусадку. Это весьма эффективный способ изоляции проводников.

Паять скрутки можно, но для этого необходимо уметь пользоваться паяльником. Это устройство может иметь самую разнообразную мощность. Все зависит от того, какие провода с его помощью соединяются.

Для бытовых нужд будет достаточно паяльника, имеющего мощность 100 Ватт. Для начала стоит сделать скрутку двух проводников, затем подключить паяльник в розетку. Он будет нагреваться. Для этого может понадобиться минут десять.

Затем жало паяльника опускается в канифоль, которая должна начинать кипеть при одном прикосновении. Это будет означать, что устройство прогрето хорошо.

После этого паяльник с канифолью помещается в припой. Здесь нужно брать столько олова, сколько необходимо для того, чтобы можно было пропитать всю скрутку, то есть ни один провод не должен остаться торчащим наружу.

В этом случае припой может попросту отвалиться. После этого стоит подождать, пока припой застынет. Затем можно проверить качество соединения. Если все сделано четко и правильно, то можно наносить изоляцию и эксплуатировать проводку.

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций

Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа

Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами

По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Крутим сами

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

• заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
• обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой

Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

С многожильным шнуром ситуация обстоит немного иначе:

Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа

Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
2. Надеваем термоусадку на один из шнуров.
3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление

Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля

В их числе следует отметить сварку. Она применяется в отношении медных и  алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

• скрутка;
• сварка;
• пайка;
• опресовка;
• клеммные колодки;
• самозажимные клеммники (клеммы WAGO);
• колпачки СИЗ;
• болтовой зажим.

Способы соединения

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы  WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы  WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

• материал (сталь, медь, алюминий);
• количество скручиваемых элементов;
• сечение;
• место проведения работы (дом, улица, в земле и т.д.).

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный инструмент для снятия изоляции.
2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать термоусадочную трубку, которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае. Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать

При постоянном токе такое соединение особенно быстро разрушится

Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Также советуем Вам просмотреть наглядную видео инструкцию:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Неразъёмные опрессовки

Для скрутки многожильных проводов используют специальные неразъемные соединения опрессовкой. Применять этот способ соединения следует для одинаковых металлов, т. к. из-за разницы сопротивлений в каждой опрессовке контакт, например, меди с алюминием, приведет к нагреву. Если скрутка из медных проводов, такой должна быть и соединительная трубка, диаметр которой примерно соответствует толщине соединяемых жил. Предварительное скручивание проводов не является обязательным.

Вставленные в трубку кабели обжимаются пресс-клещами с двух сторон. На получившийся стык наносится изолирующий материал в три слоя минимум. Как альтернативу изоленте можно применять готовые опрессовки с изолирующим колпачком. Обжимается такая трубка сразу с полиэтиленовым колпачком, который мягко деформируется и надежно изолирует стык.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

• полихлорвиниловые трубки;
• изоляционную ленту;
• термоусадочные трубки;
• специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

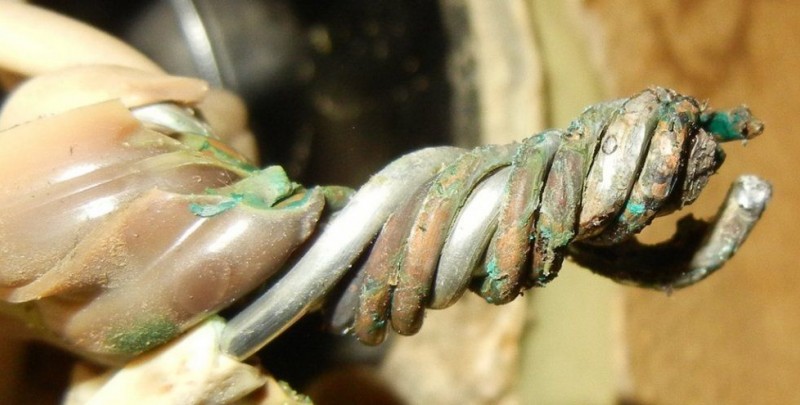

Скрутки медных и алюминиевых проводов

О том, почему нельзя соединять между собой медь и алюминий, написано немало. Следствием такого контакта становится его нагревание, последующее возгорание. Причин такого поведения металлов несколько:

• Разница коэффициентов температурного расширения. Металлы по-разному расширяются при нагреве, сжимаются при охлаждении. Поэтому их связь постепенно ухудшается.
• Образование оксидной пленки на алюминии. Пленка препятствует прохождению тока, проводник нагревается, связь постепенно разрушается.
• Нарушение структуры алюминия в процессе электролиза. Медь и алюминий образуют гальваническую пару. Под действием влаги начинается диссоциация ионов, которая приводит к разрушению металла. Образующиеся раковины, пустоты плохо проводят ток, вызывают нагрев.

Наличие алюминиевой проводки в домах приводит к необходимости ее совмещения с новыми медными жилами. Используя простые правила, можно избежать нагрева контакта, обеспечить его надежность

Выполняя скрутку, важно обвивать проводниками друг друга. Количество витков – для толстого провода более 3-х, для тонкого (менее 1 мм) – минимум 5

Готовое соединение герметизируют защитным лаком, обладающим стойкостью к воде.

Максимальную надежность обеспечивает способ, при котором медь заранее покрывают припоем. Так создают надежный контакт между одно и многожильными проводниками. Для этого многожильный предварительно следует пролудить припоем, он станет одножильным.

Чтобы сделать контакт разъемным, пользуются болтом, гайками, пружинными шайбами. Все элементы поочередно надевают на стержень, не допуская совмещения медных проводов и алюминия. Для примера: проводник диаметром менее 2-х мм отлично «сядет» на болт М4.

Развитие электротехники принесло новые комфортные способы работы с разными материалами. Примером служит клеммная колодка. Ее преимущества:

• удобная;
• надежная;
• исключает соприкосновение оголенных участков.

Конец жилы зачищают от изоляции (примерно 5-10 мм), вставляют в отверстие, зажимают винтом. Незаменима клеммная коробка при восстановлении перебитой цепи, подключении люстры. В стене ее можно размещать только в распределительной коробке.

Заслуженной популярностью пользуется клеммная колодка Wago. Она бывает одноразовой, многоразовой (с рычажком). Работает клеммник просто: с усилием вставляют кабель, он фиксируется. Недостаток: обойдется дороже, чем другие традиционные средства.

Опасность скрутки медных и алюминиевых проводов

Соединение трех проводов разного сечения с помощью винтовых зажимов

Три провода разной толщины можно надежно соединить между собой с использованием специальных винтовых зажимов ЗВИ. Зажимы имеют очень удобную конструкцию и позволяют создавать контакт между кабелями, которые имеют различные сечения. Прочность соединения достигается за счет применения отдельных винтов для каждого зажима.

Выбирать зажимы ЗВИ нужно с учетом сечения проводов, которые будут соединяться, а также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода соседних сечений. Условно обозначим сечение подключаемых проводников как СПП, а допустимый длительный ток — как ДДТ. Ниже приведены параметры зажимов и проводов:

• ЗВИ-3 – СПП 1 — 2,5; ДДТ – 3;
• ЗВИ-5 — СПП 1,5 – 4; ДДТ – 5;
• ЗВИ-10 – СПП 2,5 – 6; ДДТ — 10;
• ЗВИ-15 – СПП 4 – 10; ДДТ — 15;
• ЗВИ-20 – СПП 4 – 10; ДДТ — 20;
• ЗВИ-30 — СПП 6 – 16; ДДТ — 30;
• ЗВИ-60 – СПП 6 – 16; ДДТ — 60;
• ЗВИ-80 — СПП 10 – 25; ДДТ — 80;
• ЗВИ-100 — СПП 10 – 25; ДДТ — 100;
• ЗВИ-150 — СПП 16 – 35; ДДТ — 150.

При правильном выборе винтового зажима можно создать действительно надежное соединение, которое будет обеспечивать бесперебойную работу электросети.

Почему скрутка проводов может быть опасной?

Итак, закрепим: скрутка проводов по праву считается наиболее опасным способом соединения. Почему?

Все потому, что степень контакта двух или сразу нескольких проводников зависит лишь от качества выполненной вами работы. Тем более, со временем слабо загнутые жилы постепенно станут еще слабее. Чем это чревато? Ну хотя бы тем, что при высоких нагрузках электротока в этой зоне будет слишком слабый контакт. Как результат – нагрев проводов, разрушение изоляционного слоя и плачевный финал в виде короткого замыкания (о пожаре и ударе током мы вообще молчим).

Согласно правилам ПУЭ, такой способ соединения проводов и вовсе запрещен. Хотя, безусловно, практически все электрики прибегают к подобному методу в рядовых повседневных работах. И вот что говорят профессионалы-практики: если верно скрутить жилы и тщательно их заизолировать – проблем у вас не возникнет вовсе. Сами жилы при этом могут верно прослужить еще пару десятков лет.

Способы изоляции

Изолируют скрутку изолентой, термоусадочной трубкой, специальными элементами СИЗ.

Изолента

Изоляционный материал для применения в сухих помещениях.

Представляет собой ленту с клейким слоем, изготавливаемую из таких материалов:

• ПВХ;
• бумага и ацетатная ткань;
• эпоксидная и полиэфирная пленки;
• стеклоткань и слюда.

Лента из ПВХ для применения в быту подходит лучше всего. Самая качественная разновидность, рекомендуемая к использованию, изготавливается из ПВХ пленки класса А и обмазывается клеем на каучуковой основе.

Конец ленты наклеивают на изоляцию близ начала оголенного участка и далее наматывают, двигаясь к концу скрутки и частично перекрывая каждым последующим витком предыдущий. Обогнув конец скрутки (он должен быть не просто обмотан, а накрыт лентой), двигаются в обратном направлении. Изоленту наматывают минимум в два, а лучше в три слоя.

Термоусадочная трубка

Более надежный изолятор, пригодный для применения в помещениях с повышенной влажностью и даже на улице. Трубку выполняют из особого полимера, уменьшающегося в размерах при нагреве.

Монтаж изделия производится так:

• термоусадочную трубку надевают на один из соединяемых проводов;
• выполняют скрутку;
• надвигают трубку на скрутку;
• прогревают изолятор строительным феном либо, за неимением такового, зажигалкой. В результате трубка уменьшится и плотно обожмет скрутку.

Выпускаются термоусадочные трубки разных диаметров — для проводов с различным сечением.

Для надежности рекомендуется изолировать скрутку двумя термоусадочными трубками.

Соединительные изолирующие зажимы (СИЗ)

Изделие не просто изолирует скрутку, но надежно ее фиксирует, и такое соединение уже не противоречит ПУЭ и другим нормативным документам.

При навинчивании соединителя на скрутку, пружина, особенно узкая ее часть, плотно прижимает жилы одну к другой

СИЗы отличаются размерами и крайне важно подобрать изделие, соответствующее сечению жил и их количеству. Есть колпачки для соединения 2-х жил сечением 1,5 мм2, 4-х сечением 2,5 мм2 и т.д

Принято окрашивать их в разные цвета, но стандартизированной системы не существует — каждый производитель придерживается своей расцветки. Если выбрать СИЗ неправильно, то либо пружина не обожмет провода с достаточным усилием (слишком большой колпачок), либо те не втиснутся в узкую часть пружины (маленький колпачок). В соединителях для алюминиевых проводов имеется кварцево-вазелиновая паста.
