13 классификация способов восстановления деталей

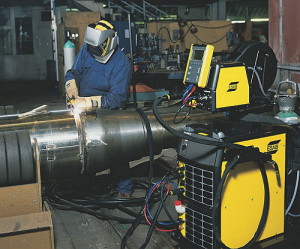

2 Электродуговая восстановительная наплавка электродами с покрытием

Данный вид выполнения наплавочной процедуры считается самым распространенным. Подобная наплавка демонстрирует отличные результаты не только на промышленных объемах, но и в домашних условиях. Она очень удобна и проста, а главное – для нее не нужно приобретать какое-либо особое оборудование.

При электродуговом восстановлении важно правильно подобрать электрод, чтобы он смог сформировать наплавочный слой с требуемыми параметрами. Сечение стержня определяет форма и толщина детали, которую предстоит обработать, а конкретный тип электрода выбирается в зависимости от состава наплавляемого металла

Стальные изделия в большинстве случаев восстанавливают рассматриваемым в статье способом в нижнем положении электрода током обратной полярности. При этом обязательно следует подготовить основной металл к процедуре, очистив его поверхность от ржавчины, остатков масла и прочих загрязнений.

Восстановление валов из низколегированных и низкоуглеродистых сталей производят чаще всего без их нагрева. А вот детали из других марок стали нередко подогревают (предварительно), а затем снимают с них внутренние напряжения, проводя их термическую обработку. Температура предварительного подогрева – от 300 градусов.

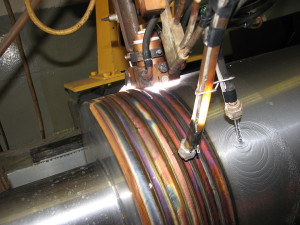

Наплавочные швы могут располагаться по-разному. Когда обработке подвергаются цилиндрические изделия, используются три основные схемы:

  • валики идут по винтовой линии;
  • валики по окружностям замкнутого типа;
  • валики вдоль образующей.

Первый способ считается оптимальным в тех случаях, когда наплавка ведется механизировано.

При работе с плоскими поверхностями говорят о двух распространенных схемах, предполагающих применение:

  • широких валиков (движения электрода в поперечном направлении делаются увеличенными);
  • узких валиков (они перекрывают друг друга примерно на треть своей ширины).

Восстановление «особых» деталей сваркой и наплавкой (например, элементов конструкций, функционирующих при повышенных нагрузках, измерительных и режущих приспособлений) может осуществляться твердыми сплавами, а не обычным металлом. В таких сплавах обычно присутствуют соединения никеля, кобальта, бора, железа, углерода с хромом, танталом, титаном, марганцем.

Если указанные изделия имеют большой показатель износа, перед основной наплавкой выполняют предварительную, используя сварные стержни, сделанные из стали с малым содержанием углерода. А вот в тех случаях, когда изготавливают новые режущие и измерительные приспособления с наплавкой твердосплавного типа, основанием для них служат заготовки из легированных и углеродистых марок стали.

Восстановление специального инструмента, как правило, выполняют следующими видами электродов:

  • ЦИ-1М;
  • ОЗИ-5 (3, 6);
  • ЦС-1.

А вот детали, работающие в сложных условиях, наплавляют стержнями Т-620, ОЗН-300М, Т-590, ОЗН-7М, ОМГ-Н.

Электроподвижной состав промышленного транспорта

  • От авторов
  • Основные технические данные промышленных электровозов и тяговых агрегатов
  • Параметры и характеристики
  • Механическое и пневматическое оборудование электровозов и тяговых агрегатов
  • Электрическое оборудование и аппараты
  • Перспективный типаж электроподвижного состава промышленного транспорта
  • Основные требования к электровозам и тяговым агрегатам при работе на промышленных предприятиях
  • Габариты
  • Исходные данные для тяговых расчетов
  • Исходные данные для тормозных расчетов
  • Определение весовой нормы поезда
  • Методы тормозных расчетов
  • Проверка тяговых двигателей на нагрев
  • Определение требуемой мощности источника автономного питания тяговых агрегатов
  • Расчет потребности в электроподвижном составе
  • Определение расхода энергии на тягу поездов
  • Смазочные материалы
  • Дизельное топливо
  • Вода
  • Песок
  • Краткие сведения о материалах, применяемых в конструкциях и при ремонте
  • Классы изоляции электрических машин
  • Требования, предъявляемые к экипировочным устройствам
  • Стационарные экипировочные устройства
  • Топливно-смазочное хозяйство
  • Приготовление охлаждающей воды и уход за аккумуляторными батареями
  • Устройства для осмотра, наружной обмывки и очистки локомотивов
  • Устройства для подачи топлива, смазки и воды на локомотивы
  • Снабжение локомотивов песком
  • Пункт технического обслуживания
  • Закрытый пункт экипировки тяговых агрегатов и электровозов с контактным и контактно-дизельным питанием
  • Передвижные средства экипировки
  • Лаборатории
  • Система организации ремонта и технического обслуживания
  • Межремонтные периоды, продолжительность и трудоемкость ремонтов
  • Объем работ при техническом обслуживании
  • Объем работ при текущих и капитальных ремонтах
  • Краткая технология ремонта основных узлов
  • Технология ремонта типовых соединений и узлов применяемого оборудования
  • Методы контроля
  • Ремонт и содержание электрического оборудования тяговых агрегатов
  • Особые требования к ремонту колесных пар, автосцепных устройств и автотормозов
  • Методы восстановления изношенных деталей при ремонте
  • Некоторые сведения по организации рабочего места
  • Меры безопасности при ремонте электроподвижного состава
  • Предварительные испытания
  • Приемо-сдаточные испытания
  • Периодические и типовые испытания
  • Специальные испытания
  • Материалы и запасные части для ремонта электроподвижного состава промышленного транспорта
  • Нормы расхода запасных частей
  • Нормы расхода запасных частей. Механическое оборудование
  • Нормы расхода запасных частей. Электрические машины
  • Нормы расхода запасных частей. Электроаппаратура
  • Нормы расхода запасных частей. Тормозное и пневматическое оборудование
  • Нормы расхода материалов
  • Показатели использования и производительность электроподвижного состава
  • Себестоимость перевозок
  • Себестоимость локомотиво-часа
  • Материальные и трудовые затраты на ремонт
  • Расходы на содержание локомотивных бригад и экипировку
  • Энергетические затраты
  • Стоимость электроподвижного состава и амортизационные отчисления

Хромирование

Электролитические покрытия хромом обладают высокой твердостью и износостойкостью. Поэтому хромированием восстанавливают износостойкие поверхности с небольшими износами (плунжерные пары, золотники распределителей, поршневые пальцы и др.).

Аноды изготовляют из свинца или сплава свинца и сурьмы. Отношение площади анодов к площади катодов принимают от 1:1 до 2:1. В процессе хромирования аноды не растворяются. Хромируемую деталь подвешивают к катоду. В качестве электролита используют раствор хромового ангидрида в воде с добавлением серной кислоты. Наибольший выход по току при соотношении хромового ангидрида и серной кислоты 100:1. Концентрация хромового ангидрида в электролитах — от 150 до 350 г/л. Плотность тока — от 15 до 80 А/дм2, напряжение — 12-15 В, температура электролита — 40—65°С.

Хромирование выполняют в ваннах, облицованных свинцом, винипластом или другим кислотостойким материалом. Стенки ванны делают двойными. Пространство между ними заполняют водой или маслом, которые являются теплоносителем для подо-грева электролита в ванне. Конструкция ванны должна предусматривать вытяжку для удаления продуктов испарения и газов, выделяющихся при электролизе. В качестве источников питания постоянного тока применяются выпрямители ВАКГ-12/6-300, ВАКГ-12/600М с напряжением 12 В, низковольтные генераторы АНД 500/250 и др. Для интенсификации процесса электролиза применяют реверсивный постоянный ток (полярность меняется по определенной программе).

Качество гальванического покрытия во многом зависит от подготовки поверхности и режима процесса. Подготовка деталей «гальваническому покрытию включает: очистку деталей; механическую обработку дяя придания правильной формы поверхностям; предварительное обезжиривание растворителями; изоляцию мест, не подлежащих покрытию, перхлорвиниловой лентой, эмалью ПХВ-715 и др. После этого деталь монтируют на подвески и проводят обезжиривание мест восстановления. Обезжиривание может проводиться химическим, электрохимическим и ультразвуковым способами.

Химическое обезжиривание проводят путем погружения деталей в горячий (60 «С) щелочной раствор и выдержки в нем от 5 до 60 мин.

Электрохимическое обезжиривание заключается в погружении деталей в щелочной раствор, через который пропускают ток. Детали служат катодом, а пластины из малоуглеродистой стали — анодом. Обезжиривание проводят при плотности тока 5-15 А/дм2, температуре электролита 60-70 «С в течение 2-3 мин на катоде и 1-2 мин на аноде. После обезжиривания промывают в воде. Чтобы получить прочное сцепление покрытий с основным металлом, необходимо провести активацию наращиваемых поверхностей (удалить пленку оксидов). Растворение оксидов проводят химическим или электрохимическим травлением. Черные металлы травят в водном растворе серной или соляной кислот. Электрохимическое травление поверхностей проводят в ванне при пропускании тока через деталь и раствор. Наиболее распространено анодное травление в ванне для электролиза (детали устанавливают на анодные штанги).

Для получения качественных хромовых покрытий необходимо соблюдать соотношение между плотностью тока и температурой электролита. Изменяя температуру электролита и плотность тока (без изменения состава электролита), можно получить три вида осадков хрома: блестящий (твердость — до НВ 900, высокая износостойкость и хрупкость), молочный (твердость — НВ 500-600, достаточная износостойкость и пластичность), матовый (наиболее твердый и хрупкий). Повышенная хрупкость матового осадка снижает его износостойкость, поэтому этот вид осадка при восстановлении деталей не используется. Блестящие осадки используют в декоративных целях.

Среднее значение выхода по току при хромировании составляет 13-15%, а скорость осаждения хрома — 0,03-0,06 мм/ч.

По причине плохой смачиваемости поверхности хромового покрытия снижается износостойкость деталей. Поэтому при восстановлении деталей, работающих в условиях повышенного удельного давления, высокой температуры и недостатка смазки (поршневые кольца, гильзы цилиндров и др.), применяют пористое хромирование. Пористость поверхности получают механическим, химическим или электрохимическим способами.

При химическом способе пористость на покрытии получают травлением в соляной или серной кислоте. При механическом способе на поверхности детали до хромирования наносят углубления резцом, накаткой или пескоструйной обработкой. В процессе хромирования подготовленный рельеф поверхности сохраняется. При электрохимическом способе детали подвергают анодной обработке в течение 8-12 мин в электролите того же состава, как и при хромировании.

Перспектива есть!

Мы рассмотрели лишь малую часть используемых сегодня методов восстановления. Разработки новых технологий восстановления деталей активно ведутся по всему миру, и наша страна не исключение. Хотя «расти» нам еще есть куда. Сегодня в России около 20% парка грузовых машин имеют возраст 10 лет и более, тогда как в США машин этого возраста около 40%. База ремонтных учреждений в Штатах насчитывает 30 тысяч авторемонтных предприятий, 46 тысяч авторемонтных мастерских, специализирующихся на отдельных видах ремонта, а кроме того, около 200 тысяч СТО и пунктов мелкого ремонта, состоящих при АЗС. Несколько более скромная, но тоже впечатляющая картина развития ремонтно-восстановительных предприятий в других экономически развитых странах. Так, в Японии авторемонтных предприятий около 80 тысяч.

Будем надеяться, что в обозримом будущем Россия будет тоже иметь мощную индустрию ремонтно-восстановительных работ. Признаком движения в правильном направлении является широкое распространение агрегатного метода, когда на специализированном предприятии неработоспособный агрегат меняют на новый или восстановленный из оборотного фонда. Агрегатный метод отделяет процессы индустриального ремонта агрегатов от работ по их демонтажу и монтажу в эксплуатационных условиях, что значительно сокращает время простоя в ремонте, создает предпосылки для централизации работ по текущим и капитальным ремонтам агрегатов.

Похожие:

Учебник для вузов/Т. В. Плетенева, Е. М. Саломатин и др.; под ред. Т. В. Плетеневой. М.: Гэотар медиа, 2005Кокаин ва унинг наркологик аҳамияти. Кокаиннинг наркотик препаратлари ва уларнинг таҳлил усуллари Учебник для вузов/Т. В. Плетенева, Е. М. Саломатин и др.; под ред. Т. В. Плетеневой. М.: Гэотар медиа, 2005Фенотиазин ҳосилалари, уларнинг наркологик аҳамияти, турли объектлардан ажратиб олиш ва таҳлил усуллари
Перечень двухсторонних/многосторонних соглашений в секторе ж/д транспорта руСоглашение между Правительством Республики Узбекистан и Правительством Украины о сотрудничестве в области железнодорожного транспорта…. Учебник для вузов/Т. В. Плетенева, Е. М. Саломатин и др.; под ред. Т. В. Плетеневой. М.: Гэотар медиа, 2005Психотроп моддалар. Барбитуратларнинг наркологик аҳамияти. Барбитуратларни ранли, юпқа қатлам хроматографик, спектрофотометрик ва…
Дата Содержание 09. 03 Встреча «за круглым столом»Встреча «за круглым столом» «Экология и молодежь» в Ташкентском институте инженеров железнодорожного транспорта. Организована по… Учебник для вузов/Т. В. Плетенева, Е. М. Саломатин и др.; под ред. Т. В. Плетеневой. М.: Гэотар медиа, 2005Наркотик аналгетиклар. Опий истеъмол қилиш наркоманияси. Морфинизм. Морфин ҳосиласига кирувчи наркотиклар, уларнинг хоссалари ва…
Документы1. /Ташкентский институт инженеров железнодорожного транспорта.doc Документы1. /ОСНОВНЫЕ ПРОБЛЕМЫ ЭКОНОМИКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА.doc
Семинар проекта темпус для вузов ферганской долиныМинистерство высшего и среднего специального образования Республики Узбекистан, Национальный офис Темпус Узбекистана, Ферганский… Постановление Президент а республики узбекистан 15. 06. 2005 г. N пп-100 о совершенствовании системы отчетности, представляемой субъектами предпринимательства, и усилении ответственности за ее незаконное истребованиеВ целях создания более благоприятных условий для деятельности субъектов предпринимательства, совершенствования системы отчетности…
Постановление Президент а республики узбекистан 15. 06. 2005 г. № Пп-100 о совершенствовании системы отчетности, представляемой субъектами предпринимательства, и усилении ответственности за ее незаконное истребованиеВ целях создания более благоприятных условий для деятельности субъектов предпринимательства, совершенствования системы отчетности…

Документы

Документы

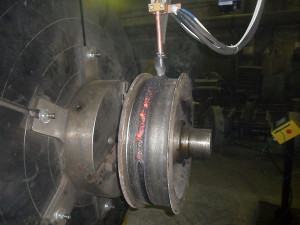

4 Восстановление деталей под слоем флюса – достоинства и недостатки

Данный метод оптимален для наплавки крупных по диаметру и геометрическим размерам валов, а также других деталей:

  • лопастей смесительных агрегатов;
  • компонентов ходовой части экскаваторов и тракторов;
  • элементов камнедробильного оборудования и специальных агрегатов.

Восстановление под слоем флюса предполагает, что электродуга горит между наплавляемым изделием и концом проволоки. Сама проволока поступает на участок обработки со специального устройства подачи. В эту же зону подается и флюс, создающий оболочку с высокими эластичными свойствами. Эта оболочка не дает азоту и кислороду из воздуха проникать в расплавленный материал.

Флюсы для наплавки бывают двух типов:

  1. Керамические. Состоят из различных компонентов – газо- и шлакообразующих, стабилизирующих, а также легирующих добавок. К таким флюсам относят составы серии «АНК» (19, 18).
  2. Плавленые. В них отсутствуют легирующие элементы, поэтому при их применении восстановленный слой не имеет высокого показателя твердости. Часто используемые плавленые флюсы – ОСЦ-45 и АН-348А.

Достоинства использования флюса для наплавки:

  • высокое качество полученного слоя по показателям плотности и однородности с заданными характеристиками и химсоставом;
  • отличная стабильность процесса восстановления и его высокая производительность;
  • возможность наплавления слоев существенной толщины (до 8 и более миллиметров).

К недостаткам данного метода восстановления валов и прочих изделий относят следующие факты:

  • нельзя получить слои меньше 1,5 миллиметров;
  • сложности при наплавке деталей с малым (до 5 сантиметров) сечением из-за того, что расплавленная ванна и флюс практически не держатся на поверхности обрабатываемых изделий;
  • физико-механические характеристики деталей изменяются, что обусловлено глубоким и быстрым нагревом при восстановлении (в ряде случаев отмечается и деформация изделий).

Восстановление изношенных деталей давлением

Поврежденные и изношенные детали можно восстанавливать давлением. Этот способ основан на использовании пластичности металлов, т. е. их способности под действием внешних сил изменять свою геометрическую форму, не разрушаясь. Детали восстанавливают до номинальных размеров при помощи специальных приспособлений, путем перемещения части металла с нерабочих участков детали к ее изношенным поверхностям. При восстановлении деталей давлением изменяется не только их внешняя форма, но также структура и механические свойства металла. Применяя обработку давлением, можно восстанавливать детали, материал которых обладает пластичностью в холодном или нагретом состоянии. Изменение формы детали и некоторых ее размеров в результате перераспределения металла не должно ухудшать их работоспособность и снижать срока службы. Механическая прочность восстановленной детали должна быть не ниже, чем у новой детали.

К основным видам восстановления различных деталей давлением относятся:

  • осадка при восстановлении втулок, пальцев, зубчатых колес;
  • раздача при восстановлении пальцев поршней, роликов автоматов и т. п.;
  • обжатие при восстановлении вкладышей подшипников и втулок;
  • вдавливание при восстановлении зубчатых колес и шлицевых валиков;
  • правка для выправления гладких и коленчатых валов и рычагов;
  • накатка для увеличения диаметра шеек и цапф валов за счет поднятия гребешков металла при образовании канавок.

Метод пластического деформирования при ремонте деталей применяется не только для восстановления размеров изношенных деталей, но и с целью повышения их прочности и долговечности. Поверхностное упрочнение деталей повышает износостойкость и прочность деталей. Пластическое деформирование деталей производят также обработкой стальной или чугунной дробью, чеканкой, обкаткой роликами или шариками.

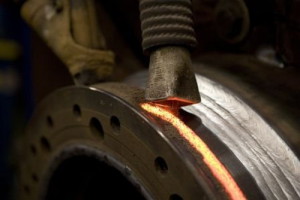

Способ восстановления деталей наплавкой

Данный метод является наиболее распространенным при восстановлении исходных размеров детали. Причина тому – относительная дешевизна и простота. Для восстановления геометрии изделия понадобится лишь сварочный аппарат и необходимый материал для наплавки.

В том случае, если размер очень сильно разбит, то применяется так называемая комбинированная наплавка. Сущность ее заключается в следующем: сначала посредством газопламенного или электродугового нагрева производится нанесение обычной стали или чугуна. А уже затем осуществляется электродуговая наплавка прочного сплава, обладающего хорошим комплексом механических и физических свойств. Качество поверхности после наплавки можно охарактеризовать как неудовлетворительное, поэтому необходимо припуск. Данная операция может проводиться на токарном, фрезерном или на расточном станке. Допускается также использование долбления и абразивного инструмента (если наплавленный материал очень твердый).

Сущность упрочнения деформацией. Физика процесса

За счет чего улучшаются прочностные качества при деформировании поверхностного слоя? Хороший вопрос. Ответ на него кроется в радиационной теории атомного строения кристаллических веществ.

Ученым удалось доказать, что прочность зависит от количества дефектов кристаллического строения. По их подсчетам, тонкая металлическая нить из идеально чистого железа без точечных и линейных дефектов строения способна выдерживать колоссальные нагрузки. Однако реальные тела всегда имеют дефекты, поэтому несущая прочность такой проволоки в реальных условиях довольно маленькая. Но когда количество дефектов возрастает, то возникает парадоксальное явление – прочностные характеристики улучшаются. Это объясняется тем, что большое количество дефектов создает препятствия для их перемещения и выхода на поверхность зерен, то есть препятствует возникновению концентраторов напряжений.

Именно на этом и основано упрочняющее действие обработки давлением: при деформации возникает огромное количество дефектов внутри зерен. При этом сами зерна приобретают характерную форму – так называемую текстуру. Следует отметить, что данный метод позволяет не только повысить прочность и износостойкость, но и уменьшить шероховатость обрабатываемой поверхности.

Восстановление и склеивание деталей с использованием пластмасс

Для восстановления изношенных деталей при ремонте металлорежущих станков применяют пластмассы. В качестве клея пластмассы широко используются для склеивания поломанных деталей, а также для получения неподвижного соединения деталей, изготовленных из металлических и неметаллических материалов. При ремонте металлорежущих станков наибольшее распространение получили такие пластмассы, как текстолит, древеснослоистые пластики и быстро твердеющая пластмасса— стиракрил. Текстолит и древеснослоистые пластики применяются для восстановления изношенных поверхностей направляющих станков, изготовления зубчатых колес, подшипников скольжения, втулок и других деталей с трущимися рабочими поверхностями.

Одним из эффективных способов получения неподвижных соединений является склеивание деталей. По сравнению с клепкой, сваркой и сбалчиванием клеевые соединения имеют такие преимущества, как соединение материалов в любом сочетании, уменьшение веса изделий, герметичность клеевых швов, антикоррозионную стойкость и во многих случаях снижение стоимости ремонта изделия. В практике ремонта металлорежущих станков широко используется карбинольный клей и клей типа БФ. Детали, склеенные карбинольным клеем с наполнителем из непористого материала, устойчивы против действия воды, кислот, щелочей, спирта, ацетона и подобных растворителей. Различные марки клея БФ отличаются содержанием компонентов и назначением.

Процесс восстановления деталей склеиванием состоит из трех этапов: подготовки поверхности, склеивания и обработки швов. Поверхности деталей, подлежащих склеиванию, очищаются от масла, загрязнений и хорошо пригоняются. Клей наносят кистью или стеклянной палочкой. Жидкий клей наносят на обе соединяемые поверхности.

Для склеивания деталей, работающих при температуре 60—80° С, применяют клей БФ-2. Для склеивания деталей, работающих в щелочной среде, — клей БФ-4. Клеем БФ-6 приклеивают ткани и резину к металлу.

Клей БФ наносят на склеиваемые поверхности в два слоя с перерывом примерно в 1 ч 15 мин. Соединяемые детали принимают одну к другой (1 — 15 кГ/см2) и выдерживают под прессом.

Выдержка склеенных деталей под прессом

Марка клея БФ-2 БФ-4 БФ-6
Температура, °С 120—200 60—90 150—200
Длительность выдержки, ч 1—3 3—4 0,25—1

Чтобы разобрать склеенные детали, их необходимо нагреть до 200° С и выше.

Характеристика методов термической и химико-термической обработки в восстановлении изделий

Трудно преувеличить роль термической обработки в целом в машиностроении, так и в сфере восстановления деталей в частности. Она позволяет получать необходимые эксплуатационные (износостойкость, твердость) и технологические (обрабатываемость резанием, теплопроводность) качества.

Химико-термическая обработка – это отдельная тема. В отличие от традиционной термической обработки, при осуществлении ХТО изделие подвергается не только воздействию температуры, но также и химической реакции с атомами и ионами других веществ. Атомы диффундируют на определенную глубину внутрь, меняя тем самым химический состав поверхностного слоя. Свойства диффузионного слоя значительно отличаются (в лучшую сторону) от исходного материала. Так борирование (насыщение атомами бора) и цементация (насыщение атомами углерода) значительно увеличивает твердость, способствует уменьшению коэффициента трения. На практике в качестве насыщающих элементов применяют также кремний, азот, алюминий и другие элементы.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Техническое обслуживание дорожных машин

Публикация:

   Основные способы восстановления деталей машин

Читать далее:

   Ремонт деталей обработкой под ремонтный размер

Основные способы восстановления деталей машин

Ремонтное производство располагает большим числом раз­личных способов восстановления деталей, которые позволяют не только возвратить им свойства новых, но и в ряде случаев даже улучшить их.

Многочисленность технологических способов, используемых при восстановлении деталей, объясняется разнообразием про­изводственных условий и дефектов, для устранения которых они применяются. В зависимости от характера устраняемых дефектов все процессы восстановления деталей группируются в две основные группы: восстановление деталей с механичес­кими повреждениями и восстановление деталей с изношенными поверхностями (с изменением размеров рабочих поверхностей деталей). К первой группе относят способы восстановления деталей, имеющих трещины, пробоины, изломы, деформации, а также коррозионные повреждения, ко второй — с измененными размерами и геометрической формой рабочих поверхностей в виде овальности, конусообразности, корсетности и др.

Применение того или иного способа восстановления зави­сит также от материала, из которого изготовлена восстанав­ливаемая деталь.
Наиболее распространенные способы восстановления дета­лей — сварка и наплавка. Этими способами восстанавливают около 60% деталей. Широкое применение сварки и наплавки обусловлено простотой технологического процесса и исполь­зуемого оборудования, возможностью восстановления деталей из большинства используемых металлов и сплавов, высокой производительностью и низкой себестоимостью.

Рекламные предложения на основе ваших интересов:

При восстановлении деталей применяют следующие виды и способы сварки и наплавки: ручная дуговая сварка, газовая сварка, полуавтоматическая сварка в углекислом газе, полу­автоматическая сварка проволокой ПАНЧ-11, полуавтомати­ческая сварка порошковой проволокой, вибродуговая наплавка, автоматическая наплавка под слоем флюса, электроконтактная сварка.

Очень перспективным является способ восстановления де­талей методом нанесения газотермических покрытий толщиной от 0,03 до нескольких миллиметров. Сущность процесса заклю­чается в плавлении исходного материала (порошка или про­волоки) и переносе его на восстанавливаемую поверхность детали струей газа (воздуха), не вызывая перегрева металла.При восстановлении деталей применяют различные виды слесарно-механической обработки. Обработкой деталей под ремонтный размер восстанавливают геометрическую форму их рабочих поверхностей. Постановка дополнительных ремонтных деталей обеспечивает восстановление изношенных поверхностей до размеров новых деталей. Детали восстанавливают также пластическим деформированием (правкой), которое основано на использовании пластических свойств материала детали. В зави­симости от конструкции деталей применяют такие виды пла­стической деформации, как обжатие, накатку, осадку, вытяжку и др.

Большое число деталей восстанавливают методом нане­сения гальванических покрытий, основанным на процессе осаж­дения металлов на деталь из электролитов. В ремонтной прак­тике наиболее широко применяют электролитическое железнение и электронатирание.

Все шире используют при восстановлении деталей поли­мерные материалы: при устранении механических повреждений на деталях, при компенсации износа рабочих поверхностей деталей (композиции на основе эпоксидных смол), а также при соединении деталей склеиванием, например приклеивание фрик­ционных накладок.

Рекламные предложения:

Читать далее: Ремонт деталей обработкой под ремонтный размер

Категория:
Техническое обслуживание дорожных машин

Восстановление деталей пластической деформацией

Для восстановления детали существует два способа пластической деформации: раздача и обжим.

Раздачей восстанавливают детали, имеющие форму втулки, и нерабочую внутреннюю поверхность (поршневой палец), шаровые поверхности (пальцы рулевых соединений), шлицы, зубья шестерен, клапаны и др. Сущность этого способа заключается в пластической деформации металла под действием давления.

Процесс раздачи стальной детали заключается в следующем. Деталь нагревают до ковочной температуры 1000—1100°, устанавливают в соответствующую матрицу и при помощи специальной оправки производят раздачу детали ударами или прессом. Поскольку диаметр оправки больше отверстия, деталь раздается в сторону износа, чем и достигается увеличение ее наружного размера. После раздачи деталь подвергается предварительной механической обработке, далее, если требуется, термической обработке, и, наконец, окончательной механической обработке под номинальный размер.

Обжимом восстанавливают различные бронзовые втулки (верхней головки шатуна, шкворня, рессорных пальцев и т.д.).

Сущность обжима заключается в следующем. Внутрь втулки, запрессованной в деталь, устанавливают круглую оправку с зазором, обеспечивающим уменьшение внутреннего диаметра втулки на нужную величину. Затем при помощи обжимок с двух сторон на торцы втулки оказывают давление прессом. При этом вследствие пластичности металл деформируется в сторону зазора, т.е. внутрь, и этим уменьшается внутренний диаметр втулки. После обжима втулку развертывают до требуемого размера.

Если требуется обжать втулку, не запрессованную в деталь, ее устанавливают в матрицу соответствующего размера и производят обжим.

1 Особенности наплавки и ее виды

Это один из способов нанесения металлического слоя на поверхность детали путем расплавления реставрационного материала ручной, газовой либо автоматической сваркой. Применяется наплавка в различных целях, но главное ее предназначение – восстановление изношенных деталей и их геометрических размеров. Иногда эту операцию проводят и для повышения качества материала, например, когда хотят улучшить коррозионную стойкость, повысить износоустойчивость, твердость, жаростойкость и т. д.

Огромную роль играет качество шва, ведь по сути он и определяет конечный результат. Дефекты в виде пор, трещин и разных включений недопустимы. Также необходимо придерживаться следующих правил:

  1. Смешивание основного и присадочного материала должно быть минимальным.
  2. Чем меньше будет сварочная ванна, тем лучше.
  3. Припуски на последующую обработку должны находиться в строго заданных пределах.
  4. Следует свести к минимуму напряжения и остаточные деформации в изделии.

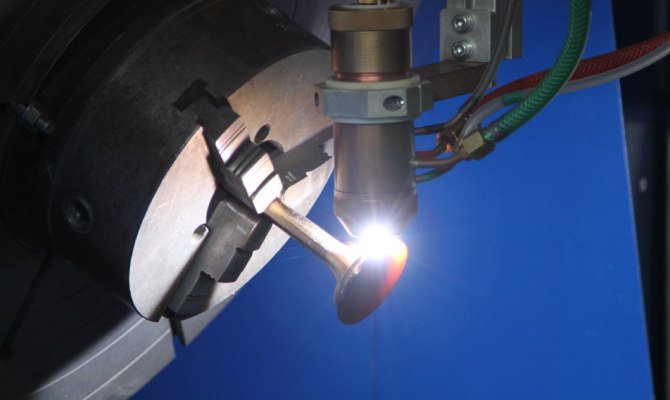

Нанесение металлического слоя на поверхность детали

Для восстановления цилиндрических поверхностей допускается использование любого вида наплавки, но большей популярностью пользуется электродуговая и электрошлаковая технология. Первая может осуществляться открытой дугой в среде защитных газов или под слоем флюса. Каждый из этих способов имеет свои плюсы и минусы. Например, при наплавке открытой дугой не нужна специальная защита сварочной ванны. В среде защитных газов или под флюсом получается задавать свойства шва.

Недостатком электродугового метода можно назвать деформацию изделия из-за значительного нагрева. Также после наплавки деталь подвергается закалке, а это может спровоцировать появление горячих трещин. К тому же не обойтись без дополнительной термической обработки. Очень часто износ незначительный, а толщина наплавленного слоя составляет несколько миллиметров, и чтобы изделие соответствовало заданным размерам, потребуется дальнейшая механическая обработка.

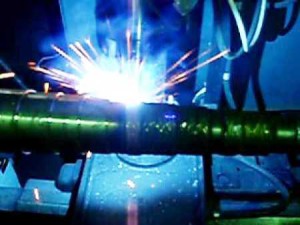

Электродуговой метод наплавки

Отдав предпочтение вибродуговой наплавке валков можно рассчитывать на высокую производительность, а поверхность получается достаточно твердой даже без последующей термической обработки. По сути, это один из видов электродуговой сварки. Ее особенность – вибрирующий электрод с частотой от 20 до 100 Гц. Этим способом восстанавливают валы диаметром от 8 и до 200 мм.

Электрошлаковая наплавка (ЭШН) отличается высокой производительностью. Отдав предпочтение этому способу, получится обеспечить химическую однородность плакирующего слоя. Он будет иметь и одинаковую структуру на всей площади, что гарантирует равномерный износ детали. Также появляется возможность варьировать геометрию и химический состав шва в широких пределах. К недостаткам следует отнести такие особенности:

  • возможность наплавки валов только в одном положении;
  • процесс нельзя прерывать;
  • материал шва имеет крупнозернистую структуру;
  • необходимость в изготовлении технологической оснастки.

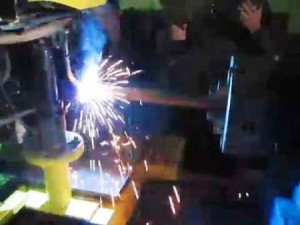

1 Суть вибродугового наплавочного процесса

Интересующая нас обработка является одним из вариантов электродуговой автоматической наплавки, предполагающей применение металлического сварочного стержня для восстановления деталей наплавкой. Изделие, которое требуется восстановить, помещают в центры токарного агрегата, где и производится его обработка при помощи наплавочной головки. От источника тока на проволоку и заготовку подается требуемое напряжение.

Механический вибратор либо специальная электромагнитная установка, подключаемая к сети переменного тока, обеспечивает вибрацию сварочного стержня. Вибраторы механического типа выдают разные вибрации (по частоте тока), а электромагнитное приспособление обеспечивает колебания электрода на уровне 100 герц.

При горении дуги наблюдается выделение до 99,5 процентов тепла, которое расходуется на расплавление проволоки. При этом на конце стержня появляются металлические расплавленные капли. При коротких замыканиях они попадают на поверхность восстанавливаемого изделия.

Как видим, суть процесса состоит в том, что электродный металл за счет колебаний электрода переносится мелкими частицами на деталь. За счет этого появляются очень тонкая наплавленная поверхность с требуемыми характеристиками. Вибрация, кроме всего прочего, стабилизирует операцию – дуговые разряды возбуждаются с большой частотой (при каждом отводе от изделия сварочного стержня).

Основные достоинства, коими обладает описываемое вибродуговое восстановление поверхности деталей, следующие:

  • зона термовоздействия характеризуется небольшой глубиной;
  • возможность получения малых по толщине слоев (от 0,5 до 3 миллиметров);
  • несущественные деформации обрабатываемых деталей;
  • повышенные показатели твердости восстановленной поверхности.

Благодаря всем этим достоинствам вибродуговая наплавка демонстрирует отличные результаты при восстановлении судовых машин и установок, горнорудной и промышленной техники, элементов тракторов и грузовых автомобилей, электрических двигателей, разнообразных сельскохозяйственных машин, а также других конструкций из чугуна и стали.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
