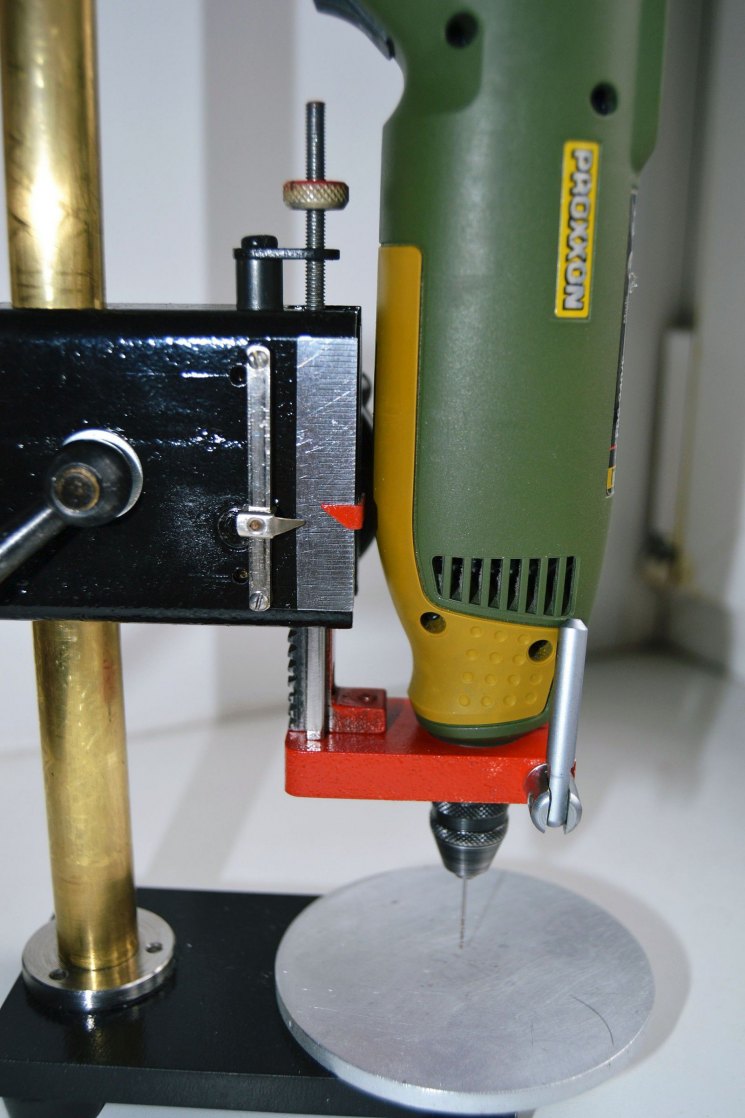

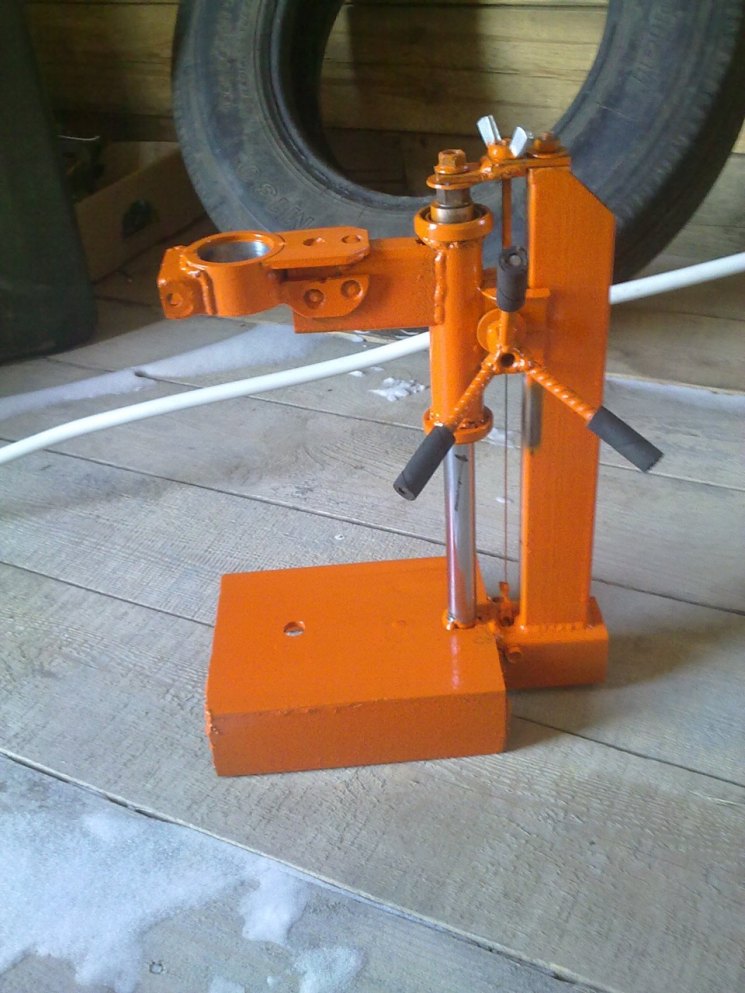

2 способа сборки сверлильной стойки для дрели своими руками

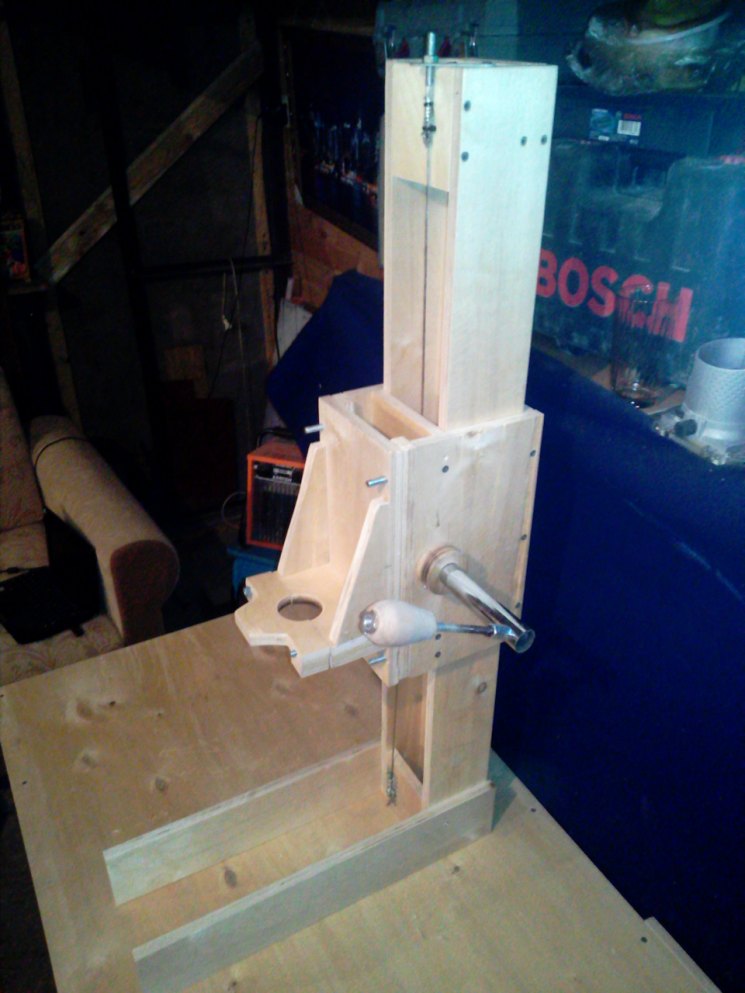

Из дерева

Для простых операций по сверлению отверстий чаще используют деревянные стойки. Их легко изготовить самостоятельно при наличии минимального набора инструментов. В качестве основания конструкции используется плита толщиной от 20 мм, дополнительно укрепленная фанерой, которая обеспечит гладкую рабочую поверхность. Вертикальная стойка — доска шириной 20 см и длиной до 70 см. Каретка, на которой закреплены мебельные направляющие, по габаритам подбирается под размер электродрели.

Недостатком использования деревянных стоек станет склонность материала к деформациям под действием влаги, меньшая прочность в сравнении с металлическими аналогами. При этом по стоимости вложений такой вариант более доступен, прост в обработке в условиях частной мастерской. Он не потребует привлечения дополнительных специалистов к изготовлению деталей конструкции.

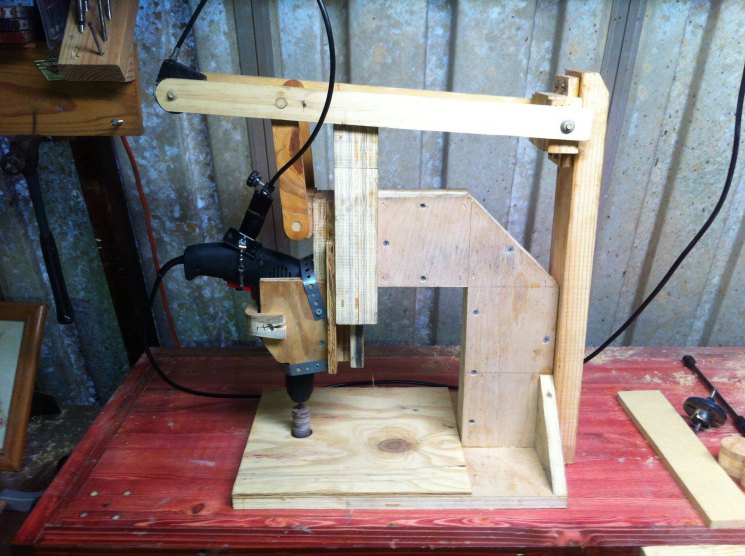

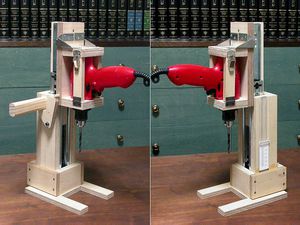

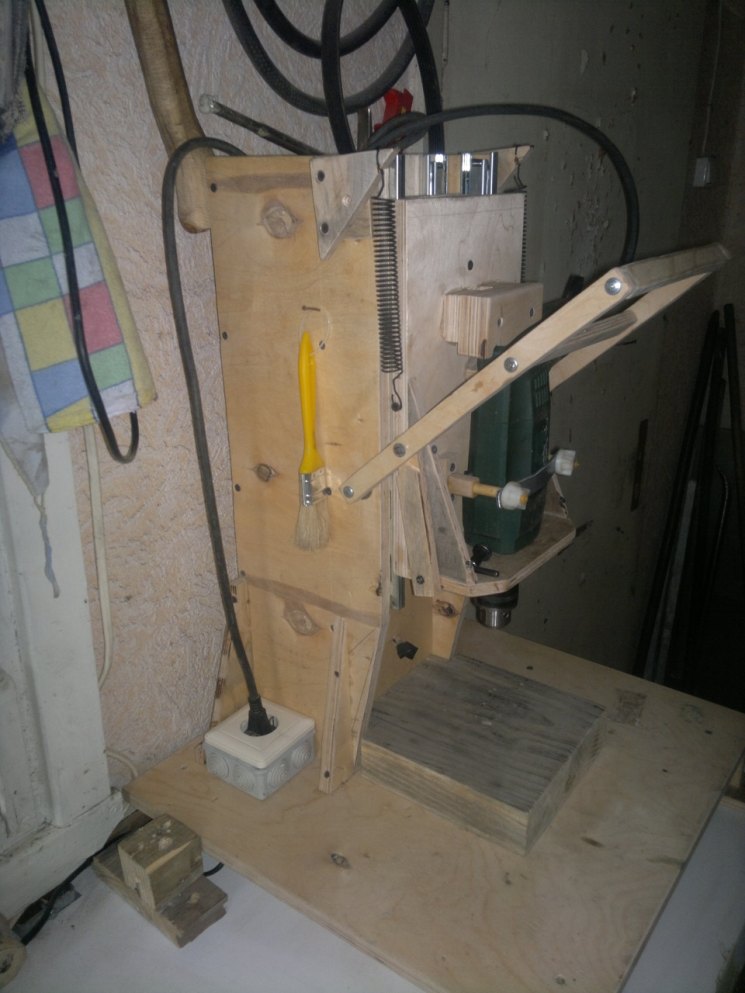

Стойка для дрели из дерева

Инструкция по изготовлению

Первом делом нужно позаботиться о качественном чертеже. Как уже было сказано выше, найти его в интернете не составит особого труда.

После того, как чертеж найден, можно приступать к работе. Первым делом следует соорудить подставку. Она послужит основой изготовляемой вещи.

Чтобы ее сделать, нужно взять подготовленную заранее деревянную доску или металлическое полотно, а затем вырезать пластину на свой выбор. Не рекомендуется делать ее слишком большой или слишком маленькой.

Следующим шагом будет возведение штативной стойки. Изготавливается она из той же материи, что и подставка. Здесь уже размеры нужно подбирать исходя из размеров дрели.

Нужно закрепить подпорку на станину, а к ней приделать основу. С помощью балки нужно усилить изготовленное приспособление. Уже на готовую конструкцию надо приварить направляющие.

Последним действием надо сделать механизм, который позволит перемещаться. Для этого надо взять рычаг-рукоять и расположить его меж пластин, которые прикручены к станине. Пружины же размещаются в дупле направляющих.

Если Вы соблюдали все шаги инструкции точно, то у Вас получилась замечательная стойка для дрели своими руками. Как было упомянуто ранее, конструкция несложна в изготовлении и ее возведение не занимает особого количества времени.

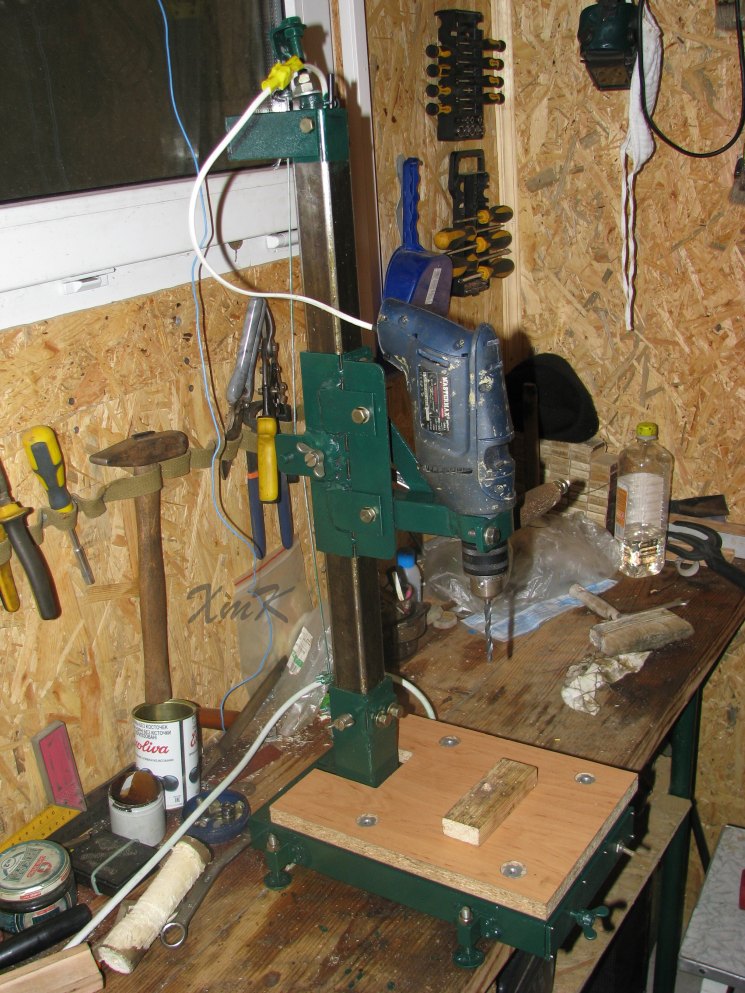

Станина устройства

Станина для сверлильного устройства из дрели изготавливается из металлического (толщина 10 мм) или деревянного (толщина более 20 мм) листа. Массивность станины, которую вы будете применять в качестве основания, напрямую зависит от мощности используемой дрели. Габариты станины для станка из дрели зависят от специфики работ, выполняемых на таком оборудовании. Можно воспользоваться следующими рекомендациями по выбору габаритов станин:

  • станки для выполнения вертикального сверления — 500х500 мм;
  • оборудование для выполнения различных технологических операций — 1000х500 мм.

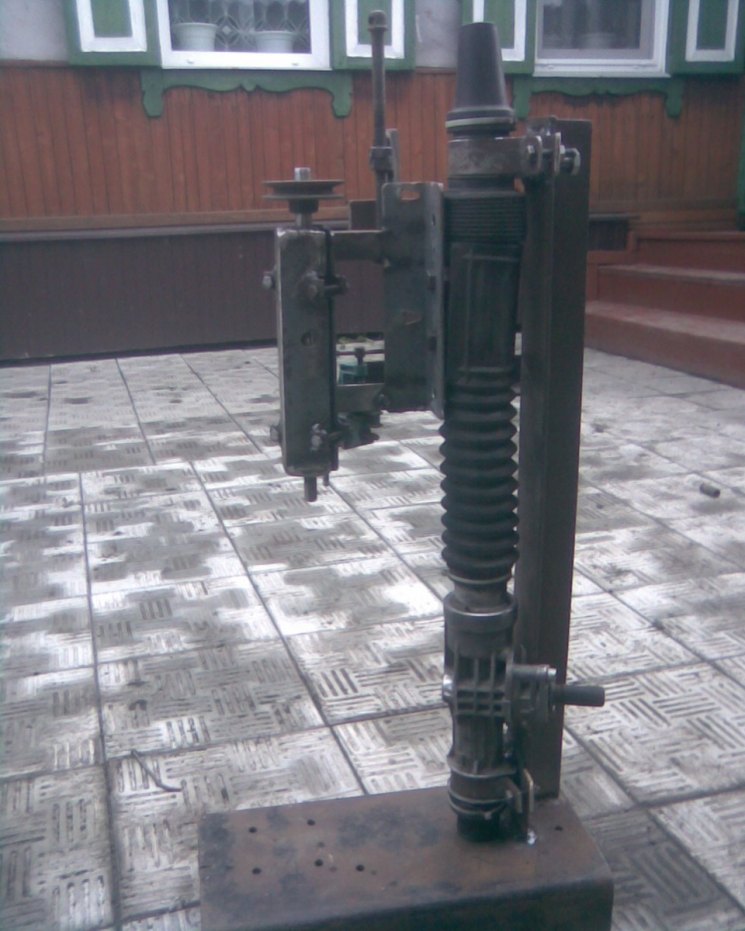

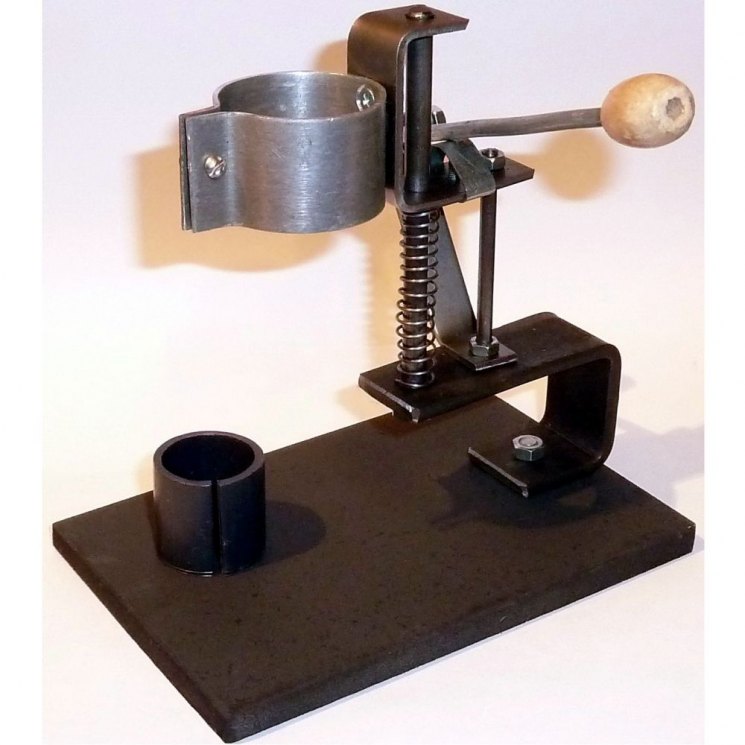

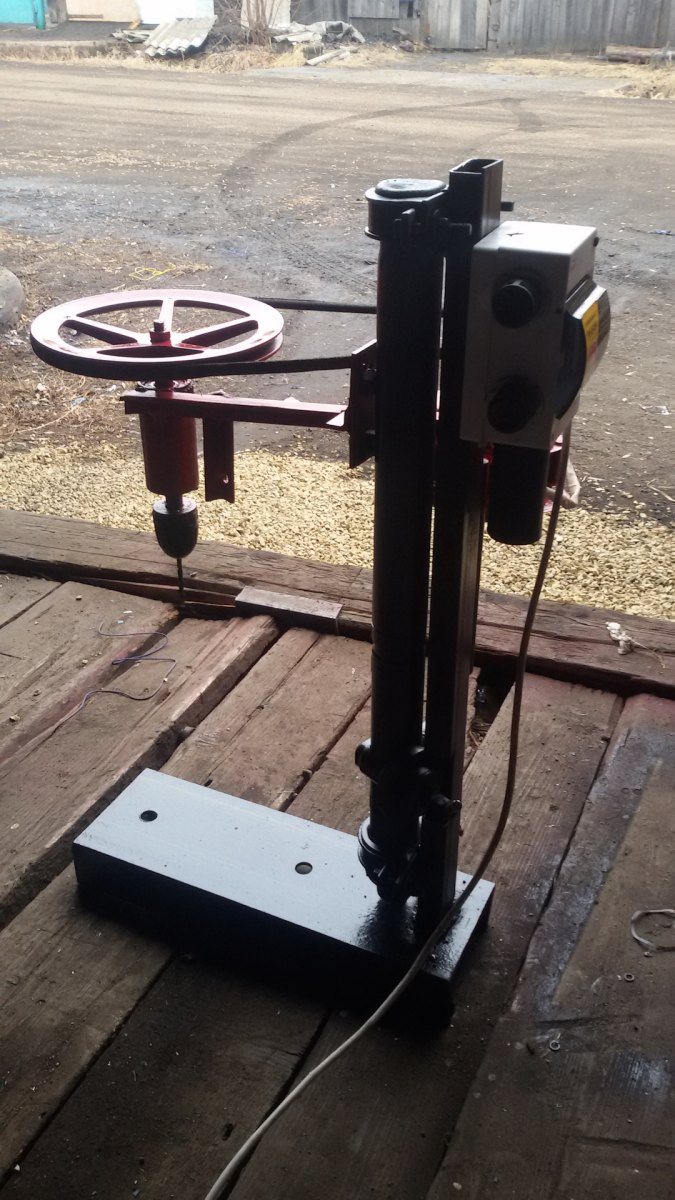

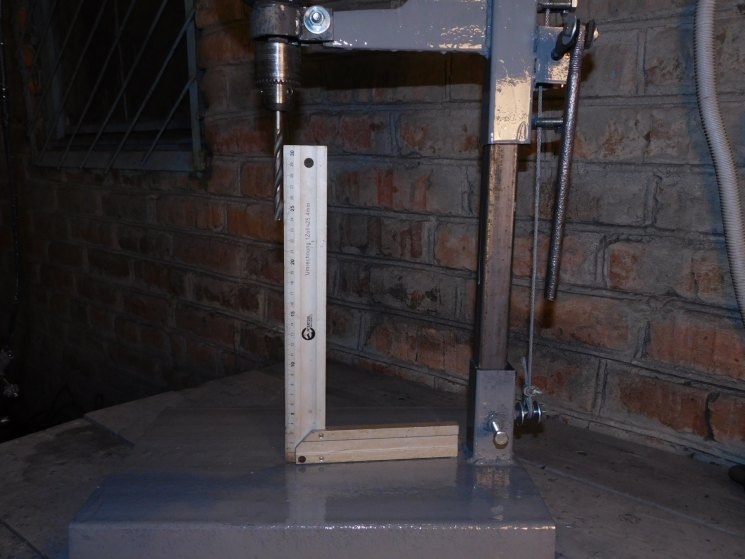

Металлическая станина – это толстая пластина с приваренными уголками

Станина, изготовленная из металлического или деревянного листа, представляет собой очень простую конструкцию. На ней вертикально размещают стойку, устойчивое положение которой обеспечивает специальная подпорка. Зафиксировать такие конструктивные элементы между собой можно при помощи винтовых соединений.

Достоинства и недостатки самодельной стойки

Выделяют следующие преимущества самодельных приборов:

  • Самодельный станок очень дешевый.
  • При конструировании прибора можно применять детали оставшиеся от старой техники.
  • Найти все чертежи и подробные алгоритмы изготовления можно в свободном доступе.
  • Можно сделать очень качественную и технологичную модель. У вас есть возможность изготовить действительно качественный прибор.

Однако существуют и недостатки:

  • Для изготовления деталей потребуется специальное оборудование.
  • Если направляющая будет плохого качества, то это сильно повлияет на точность сверления.
  • Очень сложно сделать механизм превосходящий по качеству и функционалу заводской.

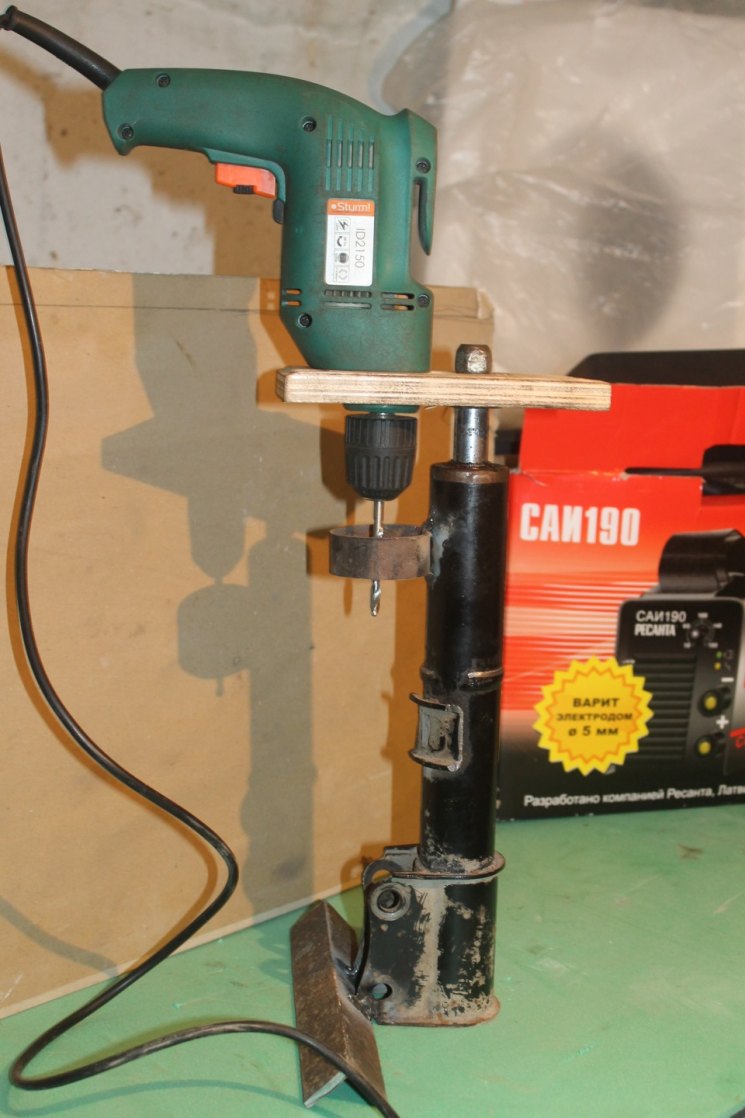

Станина направляющей

Станина — одна из самых главных частей станка для дрели. Она может сооружаться из металла или дерева. Толщина и размеры станины зависят от веса конструкции и инструмента. Размер станины также зависит от типа производимых на станке операций:

  • Размеры 50 на 50 миллиметров используется для сверления.
  • 100 на 50 для осуществления более сложных операций.

К станине крепиться стойка, которая может быть присоединена при помощи винтов, важно понимать что оно должно быть достаточно прочным

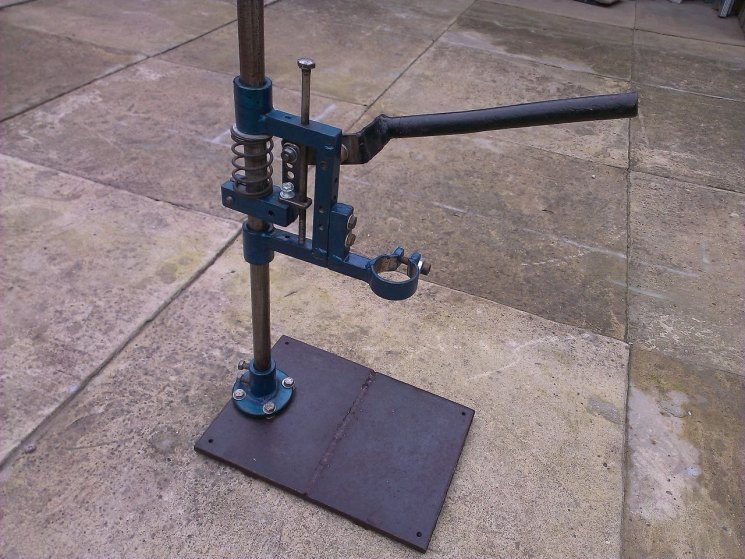

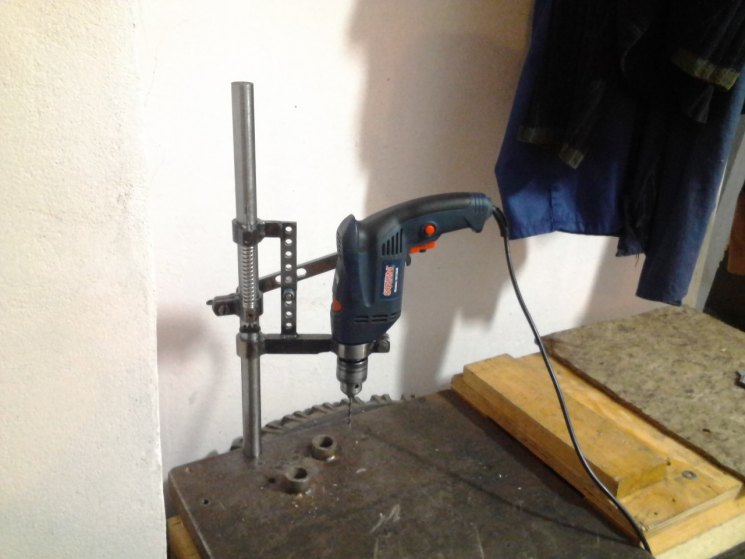

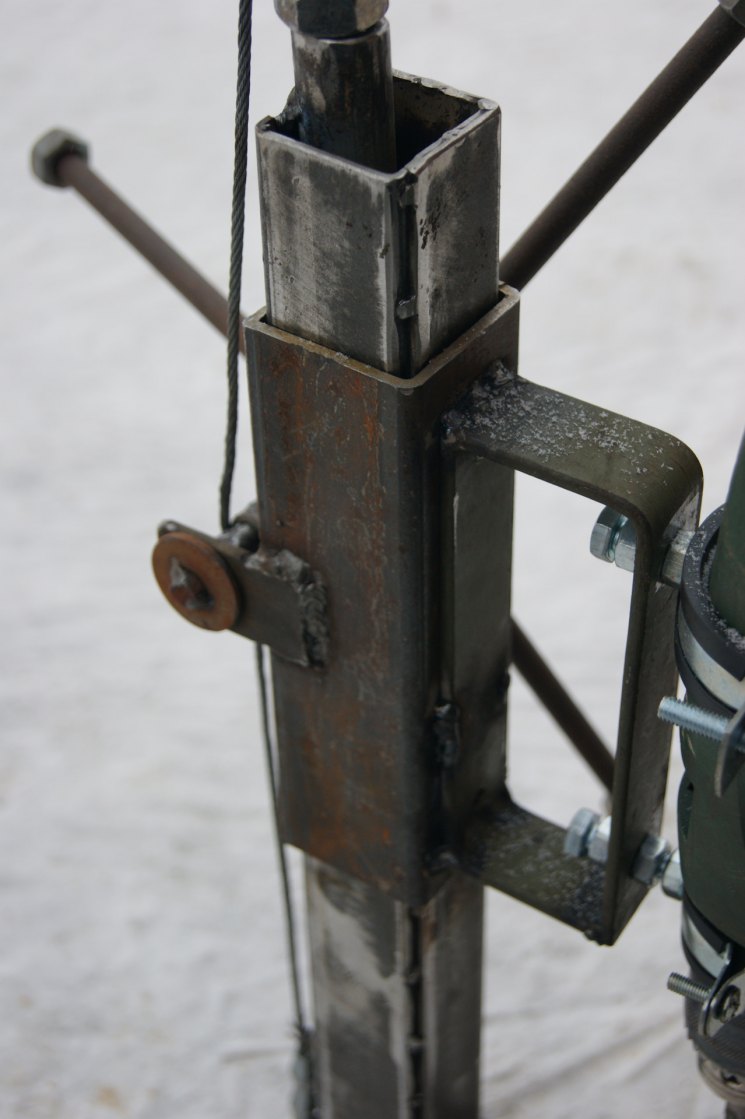

Стойка направляющей

Стойка также может изготовлена из дерева или металла. Она состоит из направляющих (рельс для движения инструмента) и зажима для фиксации инструмента на одном уровне. Её изготовление происходит следующим образом:

  • Зафиксировать стойку на станине.
  • Прикрепление направляющий к стойке.
  • Установите каретку, которая должна располагаться на направляющих.

Инструмент может крепиться на стойке при помощи хомутов или специальной колодки

Как сделать станок для дрели своими руками.

Для изготовления станка под дрель нам понадобятся следующие материалы:

  • Пластиковая бутылка.
  • Пластиковая крышка.
  • Сверло.
  • Канцелярский нож.
  • Маркер или фломастер для разметки.
  • Универсальный клей.

Стойка направляющей самодельного приспособления

Характеристики направляющей для дрели

Стойка для сверления дрелью обладает несколькими важными характеристиками:

  • Ход по вертикали ( на какое расстояние можно двигать инструмент по вертикали).
  • Диаметр фиксирующего фланца ( определяет инструмент какого размера можно зажать).
  • Материал.
  • Размер и массы прибора.

Стойки для сверления бывают мобильными и стационарными. Стационарные направляющие сильно напоминают небольшой сверлильный станок, они выглядят как штатив для дрели. Мобильные направляющие являются насадками для сверлильного инструмента. Их главное достоинство — это очень высокая мобильность.

Важным свойством стойки является способ крепления. Наиболее надёжным вариантом выступает магнитное крепление. Есть и вариант попроще — это вакуумное крепление.

Мобильные приборы спокойно фиксируется в руках и поглощает вибрацию при сверлении. Большинство людей выбирают именно мобильные направляющие. Всё благодаря их отличным характеристикам. Они очень надёжны, компактны и обладают низкой ценой.

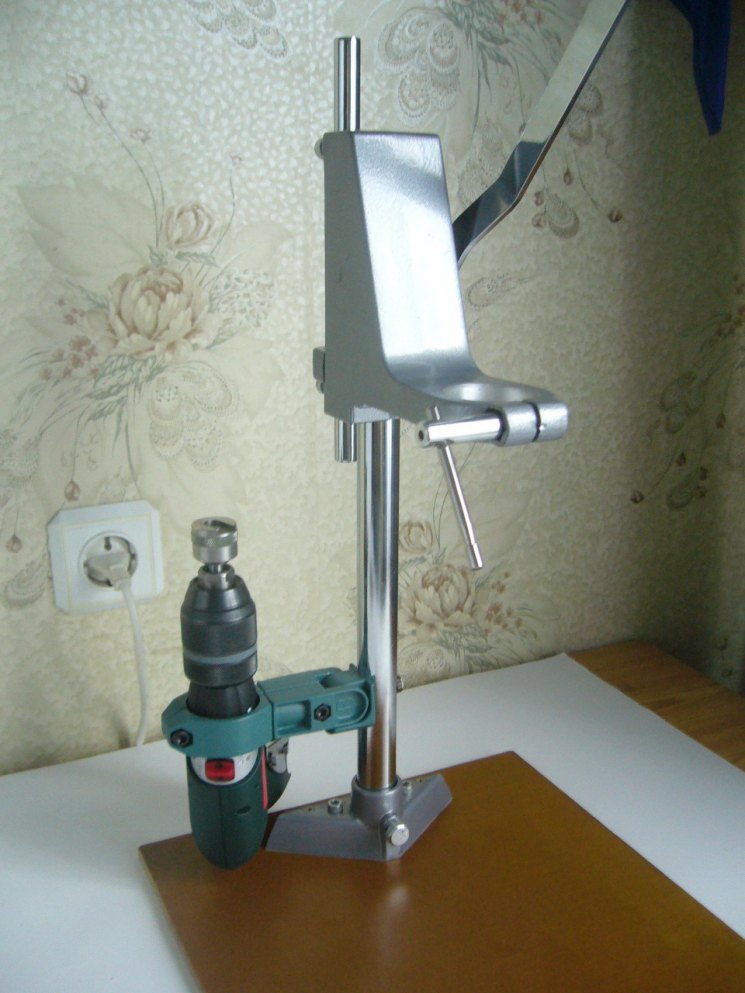

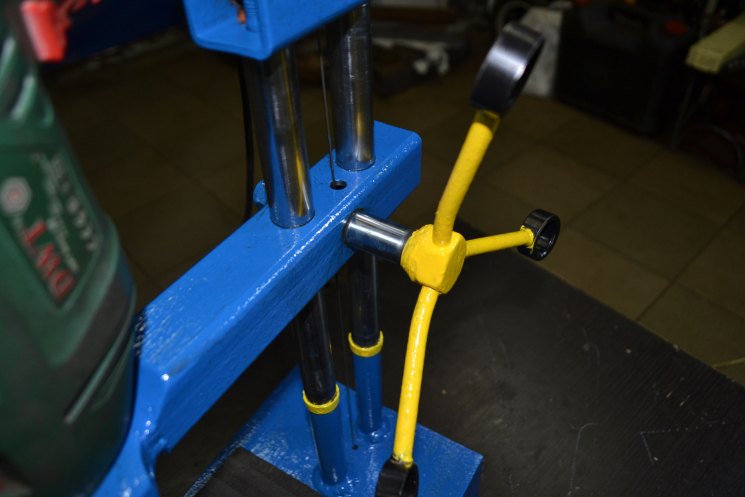

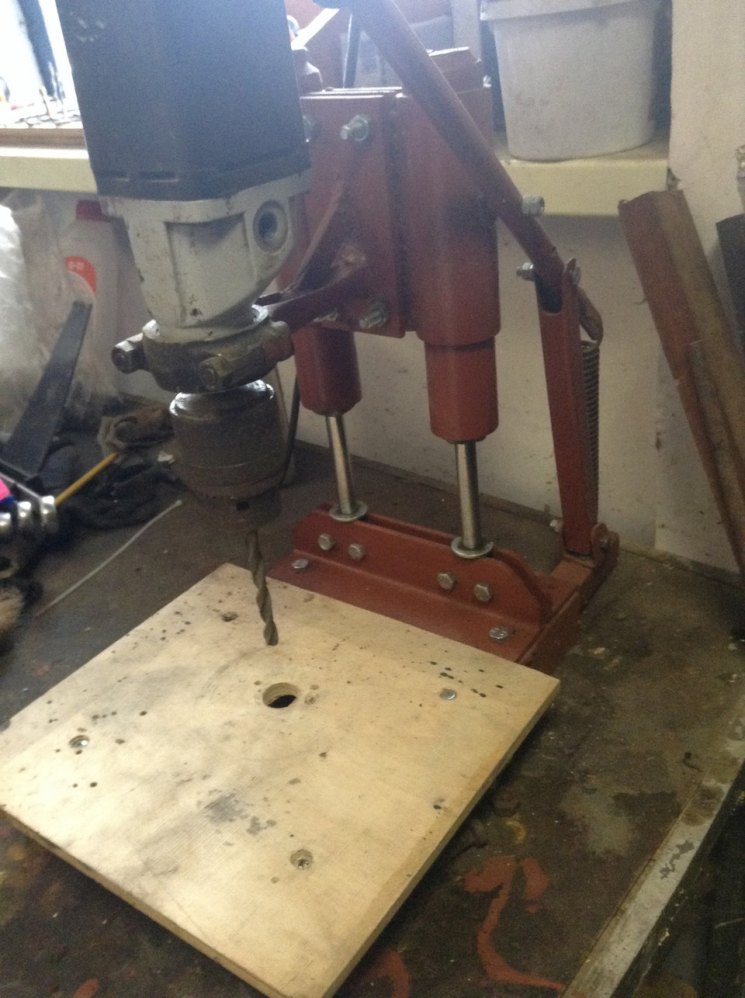

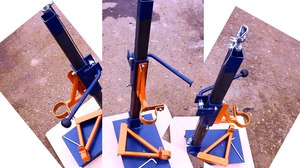

Устройство сверлильной стойки

В любой конструкции обязательно наличие станины, направляющей стойки, механизма хода и кронштейна для самой дрели.

  • Станина необходима устойчивая, очень желательно с возможностью фиксации заготовки, например, тисками. Изготовить можно из толстой доски, фанерки, текстолита. По центру оси дрели нужно сделать отверстие несколько сантиметров диаметром. Вес станины напрямую зависит от мощности дрели, а ее размеры от перечня работ, которые будут проводиться на станке.
  • Направляющая стойка должна быть расположена строго вертикально станине, иначе сверло будет отклоняться, что приведет к порче заготовки и перелому сверла. Изготавливать же ее можно из чего угодно, будь то профильный лист, труба или деревянный брусок.
  • Механизм хода не имеет строгих условий, может быть как рычажным, так и шарнирным, главное — это доступность материалов и легкость применения в конструкции.
  • Для кронштейна идеально подойдет посадка на хомутах. Также можно изготовить специальную колодку, высверлив в ней отверстие чуть меньше диаметра дрели, а также прорезь, чтобы ручную дрель можно было вставить в посадочное отверстие. Вообще, как и для ходовой части, нет четких требований к виду фиксации, необходима только надежная фиксация дрели во избежание порчи заготовки.

Помимо обязательных частей сверлильной стойки для дрели, ее можно дополнить некоторыми второстепенными элементами конструкции с целью расширения функционала и облегчения сверлильных работ. Так, стойку можно оборудовать лампой для дополнительного освещения рабочего места. Если дрель планируется навсегда оставить в станке, то можно перенести ее выключатель на корпус стойки. Для безопасности и удобства работ при периодическом использовании станка желательно разместить отдельную розетку, которая будет находиться в подходящем для проведения работ месте.

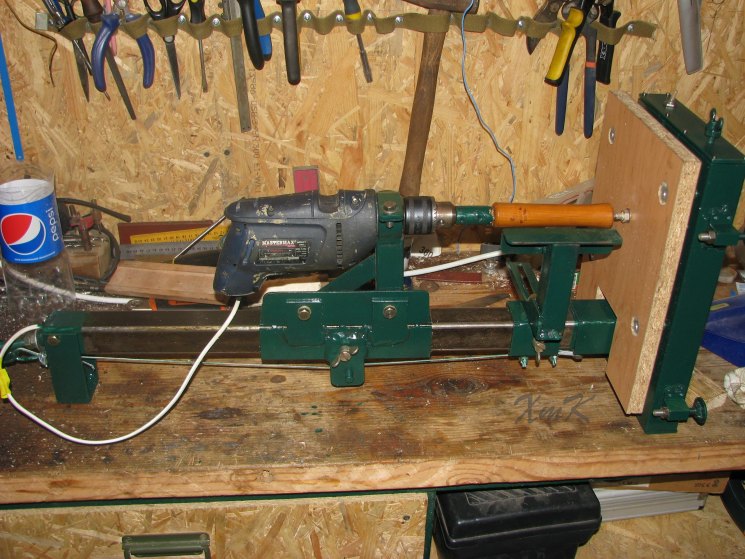

Дополнительное оснащение

Самостоятельное проектирование установки позволяет предусмотреть дополнительные конструктивные элементы, расширяющие функционал изделия и упрощающие выполнение технологических операций. К самоделке можно добавить поворотную пластину, вертикальный уровень, координатный стол, электрический привод и многое другое.

Поворотная пластина позволяет выполнять отверстия, расположенные под углом. Для этого на станине по дуге просверливаются отверстия под распространённые углы. Дрель в рабочем положении закрепляется штифтами. Координатный стол используется при фрезеровании поверхностей и вытачивании пазов. Он состоит из двух взаимно перпендикулярных винтовых домкратов, сваренных между собой.

Originally posted 2018-07-04 07:49:32.

Для чего нужна?

Стойка поможет выполнять различные технологические операции.

Сделанный самостоятельно прибор может стоить дешевле китайских аналогов и не быть худшим по качеству.

Стойка для дрели используется как опорный элемент при работе, необходима при выполнении ряда задач, при сверлении отверстия в строго заданном угле, когда дрель сложно удерживать на весу.

Ручное выполнение работы приводит:

  • к буксировке сверла и его поломке;
  • при создании множества одинаковых отверстий в болванке;
  • при сверлении толстого материала.

Преимущества использования

Применение в работе стойкого устройства привносит в процесс сверления дополнительные улучшения:

  • заготовка на станке фиксируется, что упрощает сверление при использовании ручного инструмента;
  • сделанная в домашних условиях стойка подходит именно под используемый инструмент;
  • стойка создается под определенный тип работы, это дальнейшем совершенствует процесс ее выполнения;
  • домашний вариант устройства может стоить дешевле готовых подставок;
  • при изготовлении устройства возможно использование подручных материалов — частей старой мебели, оборудования;
  • возможность расширить функциональные параметры процесса сверления, например, сделать дрель поворотной при работе на 180.

Создание стойки позволяет получить функциональное устройство для определенного типа работы.

Алгоритм изготовления прибора

Для начала необходимо измерить диаметр инструмента. Перед этим обязательно снимите гайку, которая удерживает сверло. Потом нанесите полученные данные на горлышко бутылки и вырезать окружность. Для безопасности и удобства можно также ошкурить края бутылки. Далее необходимо вставить в бутылку крышку до полного прилегания и приклеить при помощи клея. Этот прибор будет весьма примитивным и его конструкционные особенности не позволят сдвигать инструмент по вертикали. Зато он стоит очень дешево и очень прост в изготовлении.

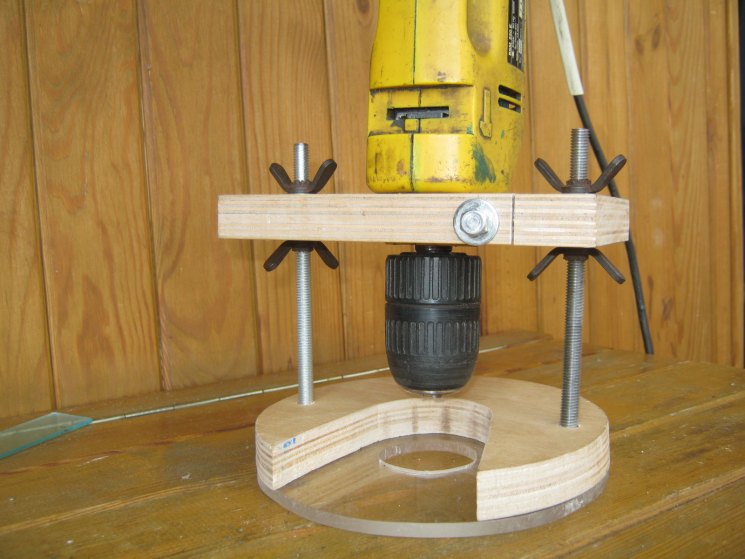

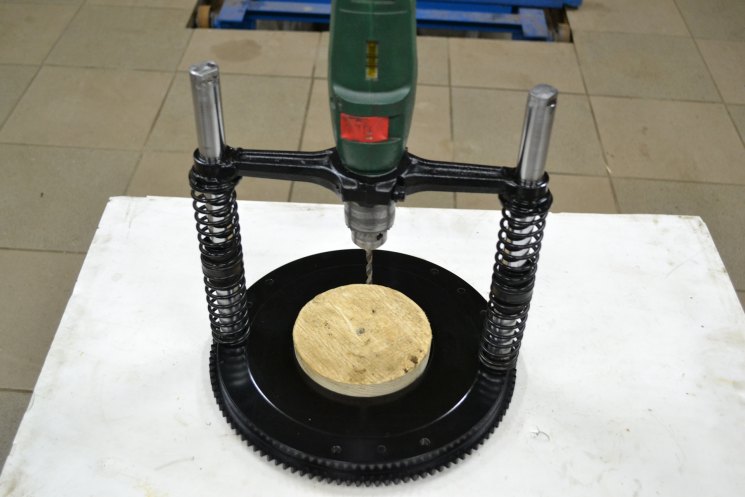

Есть и способы посложнее. Для осуществления нам понадобиться гладкая деревянная доска, металлические стержни и пружины.

 Первым делом также необходимо произвести измерения. Следующим этапом мы изготовим деревянные детали. Сделайте два закруглённых прямоугольника, и сделайте в них отверстия. Первое будет предназначено для самого инструмента.

 А другие необходимо разместить в углах деревянного прямоугольника. В них мы ставим металлические стержни, они будут служить для перемещения дрели по вертикали. На стержни надеваем пружины и фиксируем механизм при помощи клея.

Данный прибор уже более функционален, ведь он позволяет смещать инструмент по вертикали.
