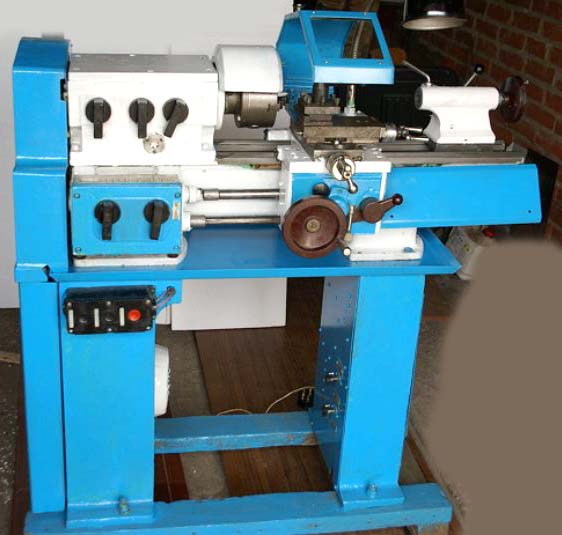

Общая характеристика аппарата и его аналогов

Существует несколько модернизированных вариантов школьных винторезных станков. Первая модель станка ТВШ 2 стала родоначальником всей серии токарно-винторезных агрегатов, используемых в школах для обучения навыкам резьбы.

Первый токарный станок ТВШ 2 выпущен в середине XX века. Агрегат обладал тремя подачами и мог выполнять три разновидности резьбы. На смену устаревшей модели пришла модернизированная версия твш 3, которую со временем заменил аппарат ТВ 4. На смену ТВ 4 пришла модель ТВ 6.

В последующие годы была создана усовершенствованная модель станка ТВ 7, отличающаяся от предыдущей устройством коробки скоростей и передней бабки. Переключение скоростей на агрегате осуществляется путем переброски приводного ремня, а также благодаря понижающей коробке с двумя скоростями.

Учебные агрегаты ТВ 7 способны нарезать порядка 6 видов резьбы, а количество подач на них стало равняться 8.

Поскольку скорость вращения шпинделя на токарно-винторезном агрегате ТВ 7 переключается перебрасыванием ремней, то на шпиндельной бабке были удалены две рукоятки.

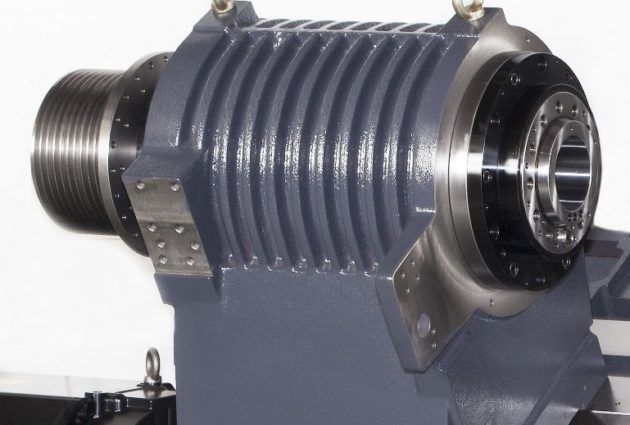

Шпиндельная бабка станка

Выпущенные позже устройства ТВ 9 и ТВ 11 имели возможность выполнять следующие токарные работы:

• сверление
• нарезание резьбы;
• расточка, проточка поверхностей в форме конуса и цилиндра;
• подрезание торцов;
• отрезка.

Винторезный станок ТВ 11 отличается от других моделей увеличенным параметром расстояния между центрами. Для него он составляет 750 мм. Межцентровое расстояние для агрегата ТВ 9 составляет 525 мм, что заметно превышает указанный показатель у модификации ТВ 7М — 275.

Все выпущенные агрегаты имеют класс точности Н.

https://youtube.com/watch?v=J65pSRPsChQ

Область применения и функциональные возможности

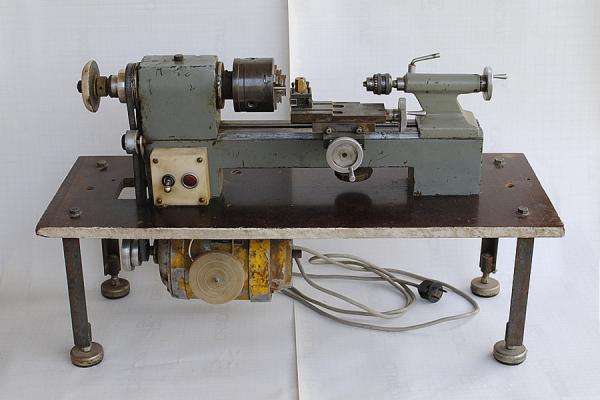

Устройство ТВ 3 является достаточно простым оборудованием. С его помощью будущие специалисты обучаются тонкостям токарного дела. Риск получить производственную травм минимальный, так как все детали механизма надежно защищены. Для обеспечения большей безопасности в токарном станке устанавливаются кожухи из стальных листьев. Небольшая скорость вращения, если сравнивать с профессиональным оборудованием на заводах, дает возможность тщательно вникнуть в тонкости функционирования устройства.

Основная область применения токарного станка — обучение будущих специалистов. Оборудование устанавливается в мастерских, которые выпускают специалистов с политехнической направленностью. Универсальный винторезный школьный станок используется ля проведения простых токарных работ, в том числе и обработки металлов холодным методом.

Функциональные возможности токарного станка школьного ТВ 3 оптимальны для изучения возможностей этого оборудования, а также выполнения полу-профессиональной обработки. Виды:

• сверление глухих и сквозных отверстий в материале,
• расточка, проточка различных по типу поверхностей (конусы, цилиндры),
• отрезка необходимой части материала,
• нарезка круговых элементов,
• нарезание резьбы при помощи плашек, метчиков,
• подрезка торцов обработанного изделия.

Токарный школьный станок ТВ 3 показывает степень точности при механическом способе обработке деталей. Это делает его оптимальным вариантом для проведения работ, если персонал не обладает необходимым уровнем квалификации.

Цена

Как пример с невысокой ценой, можем привести стоимость аналога станка 1512Ф3 — Токарно-карусельный станок с ЧПУ CVT12560-NC. Его стоимость составляет 142 000 долларов США.

Современные аналоги

В нашем каталоге токарно-карусельных станков представлены токарно-карусельные станки IMT Intermato производства Италии. Обладая современнейшей конструкцией и лучшими европейскими комплектующими, токарно-карусельные станки IMT Intermato являются одним из лучших предложений на европейском рынке токарно-карусельных станков.

Аналоги

Токарно-карусельный станок IMT Intermato NTM 12.16

Комплектация, характеристики

Узнать цену, дополнительную информацию про токарно-карусельный станок IMT Intermato (аналог токарно-карусельный станок 1512Ф3 и 1А512МФ3), характеристики токарно-карусельных станков, или открыть заказ Вы можете, позвонив нам по телефону в Москве, или по телефону в городе Ярославле. Также Вы можете отправить нам Вашу заявку по электронной почте на адрес Мы с удовольствием поможем Вам с подбором необходимого оборудования!

Технические характеристики

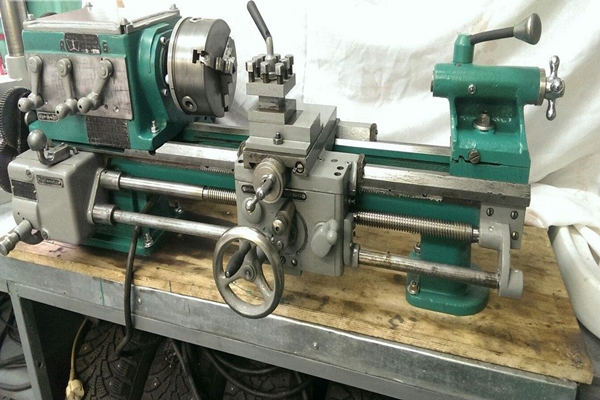

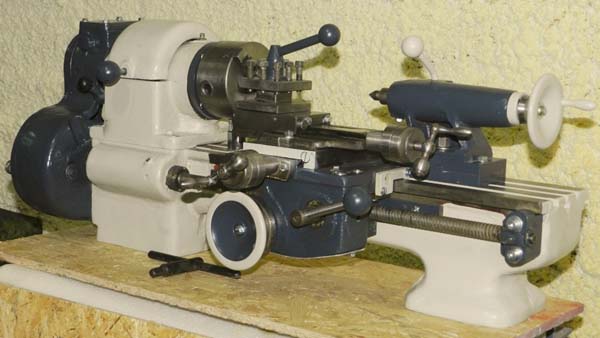

Токарно-винторезный станок ТВ-6 выделяется среди других незначительным габаритом – 144х47х11 см, что удобно для эксплуатации в целях обучения. На нем выполняется обработка металлических предметов диаметром до 200 мм при их установке над рабочей основой, держателем резца – 80 мм.

Отличительные признаки:

• масса – 300 кг;
• производительность электрического двигателя – 1,1 кВт;
• величина фазы требуемого развития скорости – 6;
• формат децимальной резьбы – 3;
• высота центральных частей – 10,8 см;
• предельное значение длины болванки – 350 мм;
• длина обтачки – 300 мм;
• предельный радиус обрабатываемой детали – 0,6 см;
• угол разворота каретки резца – 45;
• передвижка резцедержателя по отношению к значению лимба: продольное – 0,5 мм, поперечное – 0,025 мм. То же в зависимости от цикла лимба: продольное – 3 мм, поперечное – 2 мм;
• скорость кручения детали вокруг оси при движении прямо – 130-170 об/мин, при обратном ходе – 700 об/мин;
• постоянное передаточное число – ¼;
• шаг выполнения резьбы – 0,08, 0,1, 0,125 см.
• ширина и высота резца – 12х12 мм.

Школьник выполняет рабочие операции с точностью, отнесенной к классу – «нормальный». Она достигается за счет исправной работы суппорта.

Процедура точение деталей на нем осуществляется путем снятия резцом с крутящейся на валу детали металлической стружки.

Процедура вращения обеспечивается:

• асинхронным электродвигателем;
• механической энергии, которая передается гибкими элементами;
• коробкой скоростей;
• главным валом, на котором установлено приспособление, закрепляющее обрабатываемый предмет или инструмент;
• деталью, у которой необходимо изменить свойства путем выполнения определенного технологического процесса.

Отсчет передвижек станка ТВ-6 по металлу производится специфическое устройство – лимба. Болты на нем должны быть максимально зажаты, что увеличивает срок службы и позволяет снизить вибрацию.

Особенности эксплуатации

Учебный токарный станок ТВ-6 для обработки металла нашёл своё применение для производства изделий в домашних мастерских. Он, конечно, уступает современным аналогам, но с его помощью можно с точностью изготавливать даже некоторые сложные детали.

В эксплуатации он достаточно прост, но есть свои плюсы и минусы. Несложные регулярные профилактические меры позволяют на длительный период сохранять его в хорошем рабочем состоянии. Среди них:

• Регулярная проверка и регулировка натяжных ремней в приводном механизме.
• Для устранения вибрации шпинделя надо периодически подтягивать гайки шпиндельного узла, если это не помогает, значит, проблема в подшипниках и требуется ремонт.
• Незначительные зазоры в его подшипниковых узлах можно устранить регулировкой гаек или шлифовкой торцов колец.

К недостаткам можно отнести его работу от электрической сети в 380 В. Под 220 В станок надо переделывать. К тому же при работе он сильно шумит, поэтому не везде его можно устанавливать. А, в общем, это надёжный, долговечный станок, который до сих пор пользуется хорошим спросом.

У меня в гараже такой станок с 1992 года и до сих пор работает без серьёзных ремонтов.

Дмитрий

Недавно купил ТВ-6 в б/у состоянии, но покупкой доволен, потому что уверен, что он прослужит дольше, чем новый китайский ширпотреб.

Андрей Павлович

Смотря, в каком он состоянии и какие работы будут на нём выполняться.

Игорь

Принцип работы

Как именно работает ТВ 3 — разумно рассматривать, базируясь на описании кинематической схемы. Основное функциональное движение — вращение заготовки, зажатой в патроне шпинделя передней бабки. Передача мощности для этого процесса производится от главного привода через клиноременную передачу. При этом доступно изменение скорости вращения путем изменения передаточного числа шестернями коробки передач. Также предусмотрена возможность обратного вращения заготовки.

Второе функциональное движение, обеспечиваемое кинематикой станка — работа с режущим инструментом. Подвод к зоне обработки может осуществляться как вручную, путем вращения соответствующего колеса, так и механическим способом. Для последнего используется коробка подач, ходовой валик. Два этих элемента конструкции производят преобразование циклического вращения вала главного привода через передаточное устройство — в продольное/поперечное, сугубо поступательное смещение суппорта с блоком резцедержки.

Шаг перемещения суппорта регулируется коробкой подач, путем изменения передаточного числа для выбора необходимой скорости вращения ходового винта. Для изменения глубины реза или величины снятия материала в ходе точения — используется механика смещения резцедержателя суппорта в поперечном направлении. Это достигается применением конструкции салазок, приводимых в движение как механическим способом, так и предназначенным для этого колесом ручной регулировки.

Станок ТВ3 позволяет производить нарезку резьбы вручную, путем регулировки положения резца соответствующими колесами подачи в продольном и поперечном направлении. Доступен и механический способ с передачей момента вращения от главного привода. При этом необходимо многократное прохождение резца по обрабатываемой детали. Механический способ нарезки показывает гораздо более высокую точность работы, при сниженных требованиях к квалификации персонала.

Станок ТВ 3 предусматривает установку патрона на конус пиноли задней бабки. Это позволяет нарезать внутренние и наружные резьбы при помощи широкого набора метчиков, плашек. Также, данный функционал удобен для сверления глухих и сквозных отверстий в заготовках, проведении операций расточки.

Комплектация токарного станка ТВ-6

Основанием оборудования служит поставленная на 2 тумбах станина, изготовленная из чугуна методом литья. На ней закреплены передняя и задняя бабки, подвижное приспособление, на котором укреплен режущий инструмент.

В число основных элементов входят:

• электрический двигатель;
• механизм, передающий движение рабочим элементам;
• рабочий орган, представленный в виде шпинделя и система управления.

Тумба

У устройства для обработки различных видов металла предусмотрены две тумбы, зафиксированные спереди и сзади. Они имеют П-образную форму, прочность которой достигается ребрами жесткости.

Реверсивная кнопка установлена на лицевой стороне передней тумбы. Она предназначена для приведения в рабочее состояние электрического двигателя и его отключения. Щиток с электрооборудованием собран на тумбе, расположенной сзади.

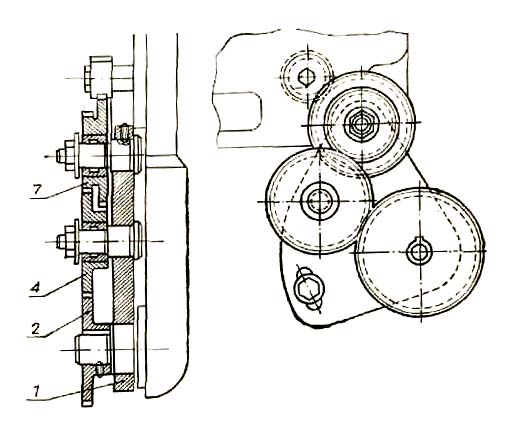

Гитара и коробка передач

Под термином «гитара» подразумевается механизм, изготовленный в виде консоли с закрепленными на ней шестернями. Его основная функция заключается в передаче механической энергии от головки рабочего вала к коробке подач.

Она состоит из элементов:

• зубчатых колес, передающих вращательное движение;
• сливного устройства;
• фитинга;
• рукоятки;
• подвижного вала;
• блок-шестерни.

Коробка передач предназначена для изменения режима работы подвижных частей, что осуществляется при помощи рычагов и осуществления смазки шестеренок.

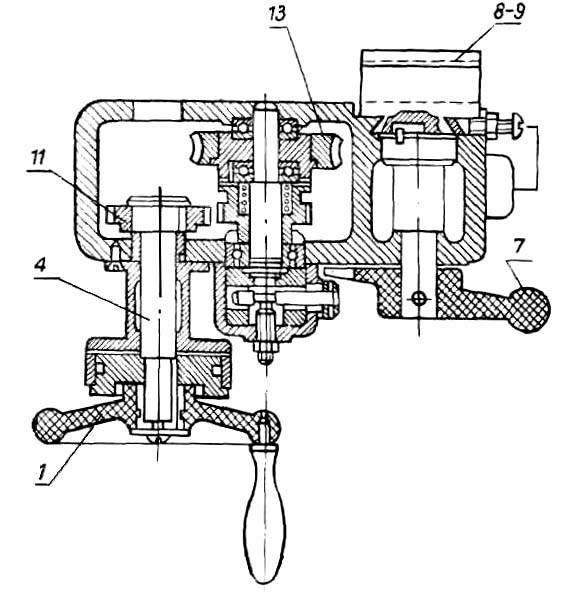

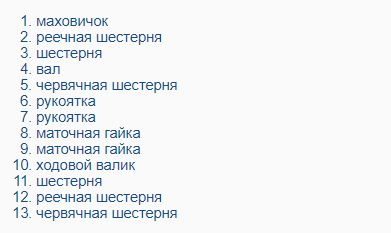

Фартук

Основное назначение фартука – одного из технических узлов заключается в механической подаче резца рычагами управления от главного вала или винта. Он передвигается по полозьям влево либо вправо в зависимости от заданной функции, срезая металлические стружки с подлежащей обработке детали.

На нем устанавливается:

• суппорт – узел, на котором крепится и перемещается инструмент;
• рычаги управления.

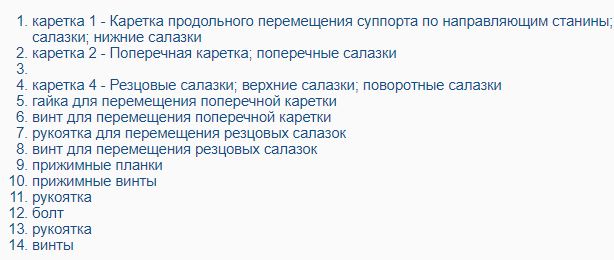

Суппорт

Назначение суппорта заключается в креплении и перемещения режущего инструмента, обрабатываемой детали. Он установлен на фартуке с целью подачи резца на протяжении всего технологического цикла по направлению к центру диаметра подлежащей обработке заготовки либо детали.

В его состав входят:

• три салазки – продольные, поперечные и верхние;
• резцедержатель.

Продольная каретка прикреплена к фартуку. Она двигается механически либо при помощи рукоятки по направляющим станины. Поперечные салазки перемещаются вручную. Верхние закреплены на поворотной плитке. С их помощью производится заточка конических поверхностей, что достигается за счет изменения угла до 40. Ее перемещение выполняется вручную.

Бабка

На станке ТВ-6 предусмотрены бабки – передняя и задняя. Основное различие между ними заключается в том, что последняя свободно двигается по направляющим станины.

Передняя бабка расположена на левой стороне станины, основными элементами которой являются шестерни. Они передают вращательное движение на обрабатываемую деталь, которая жестко закрепляется в головке. Их функциональное назначение заключается в производстве смены режима скоростей, для чего используется переключатель.

Задняя бабка расположена в правой части станины. Она удерживает обрабатываемую деталь в заданном положении. При производстве работ по сверлению отверстий функция задней бабки видоизменяется – осуществляет подачу обрабатываемой детали на сверло. В ее верхней части установлен пиноль, способная перемещаться при помощи маховика и фиксироваться.

Это интересно: Дробилка для зерна своими руками: освещаем по пунктам

Характеристики и параметры

Впервые ТВШ 3 появился в начале шестидесятых годов 19 века на территории современной Германии. Часть документов, касаемо оборудования, была утеряна, но специалисты уверяют, что тогда станок был массивным и тяжелым. С 70-х годов ТВШ 3 стал меньше по размерам. Современные варианты токарного оборудования легкие и простые в установке, их используют не в профессиональной деятельности, а для проведения курсов обучения у новичков.

Предназначение устройства — обучение токарному делу. Винторезный станок позволяет комфортно выполнять большинство токарных операций, при этом с минимальной степенью погрешности. То, что он предназначается в первую очередь для обучения, определяется высокой степенью безопасности. В сравнении с другими токарными станками, которые используются для идентичных видов деятельности, риск получить травму тут многократно меньше. Это качество обеспечивается особыми конструктивными изменениями оборудования.

При помощи токарного станка выполняются различные операции, связанные с обработкой материала. Наиболее распространенные:

• возможность вытачивать ровные конусы из материала;
• резьба прямоугольными и квадратными линиями;
• образование брусков и брусьев;
• проведение подрезки материала;
• отрезание необходимых по размерам частей материала;
• обработка торцов уже обточенных изделий;
• изготовление сквозных отверстий выбранного диаметра;
• сверление глухих отверстий.

Конечно, в сравнении с профессиональными станками, школьный вариант имеет ограниченный набор функций. Он позволяет внимательно осматривать, как работает механизм, формировать ровные детали, и тем самым оттачивать уровень мастерства. Обучающиеся токарному делу узнают, как регулируется задняя бабка, как работает резец, какими дополнительными деталями оснащен токарный станок. В профессиональных моделях, которые предназначены для крупных производств, это невозможность проследить.

Технические характеристики полностью соответствуют назначению. В эксплуатационном листе указано что:

• максимальный диаметр детали, которая устанавливается под зону суппорта не превышает 9 сантиметров;
• максимальный диаметр детали, которая устанавливается над станиной — до 10 сантиметров;
• меж центровой размер — 35 сантиметров;
• установка оси центров — до 19 сантиметров;
• максимальный диаметр обрабатываемой заготовки — до 1,4 сантиметров (для прутка);
• длина точения — 35 сантиметров;
• максимальное смещение суппорта поперчено — 10 сантиметров;
• максимальное смещение суппорта продольно — 30 сантиметров;
• количество оборотов — от 120 до 170;
• количество скоростей — три;
• количество ступеней переключений коробки передач — шесть;
• мощность — до 600 Вт.

Высота токарного станка ТВ 3 составляет 101 сантиметр, длина — 143 сантиметра, а ширина — 470 сантиметров. Вес при этом без установленного патрона составляет около 280 килограмм.

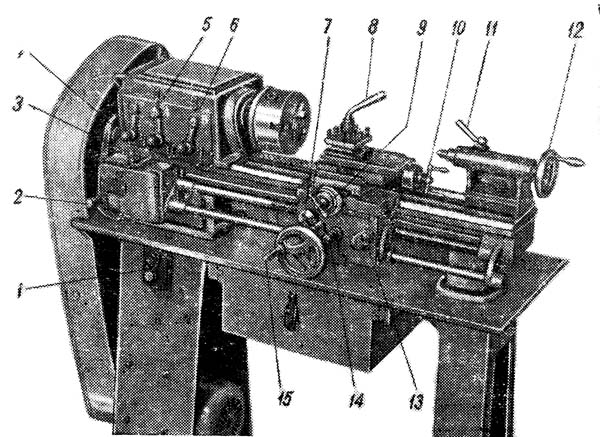

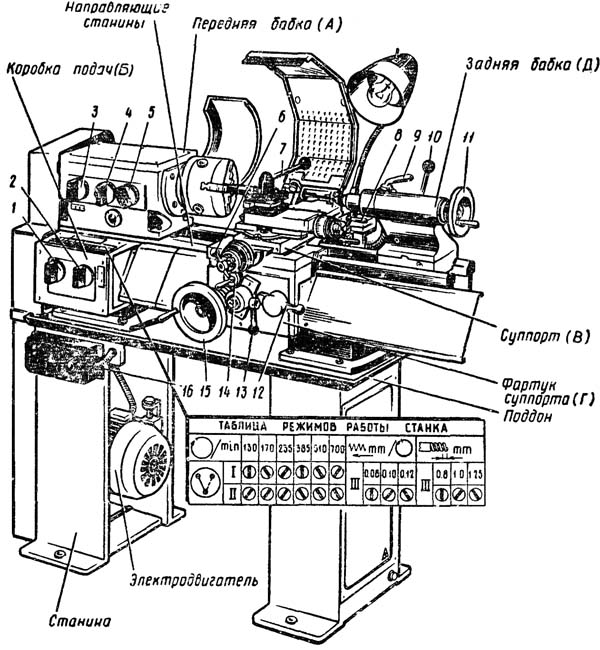

Конструктивные узлы станка и их характеристики

Используется классическая схема сборки. Управление функциональным резаком проводится механически образом или вручную. Приведение в работу и остановка осуществляются при помощи специальной кнопки.

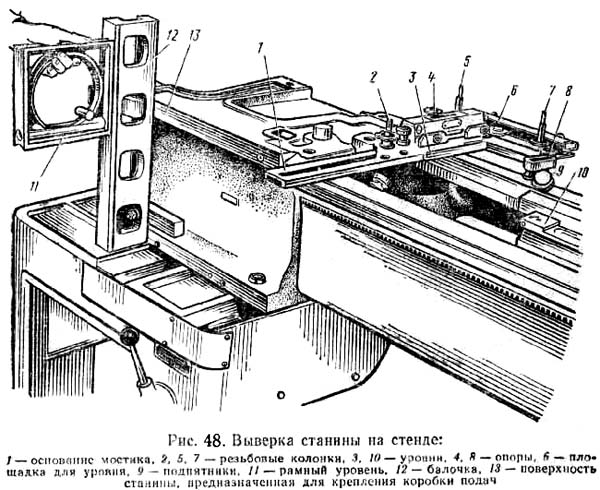

Станина станка

Станина является необходимым соединительным элементом токарного станка. Благодаря ней все узлы надежно крепится друг к другу и совместно могут выполнять работу. При этом передняя часть станины является механизмом передвижения каретки, а задняя необходима для работы задней бабки. На лицевой стороне установлена рейка и ходовой винт. Сама же форма станины коробчатая, направляющих две. Станина держится в неизменном положении на двух тумбах, которые обеспечивают безопасность использования станка ТВ 3.

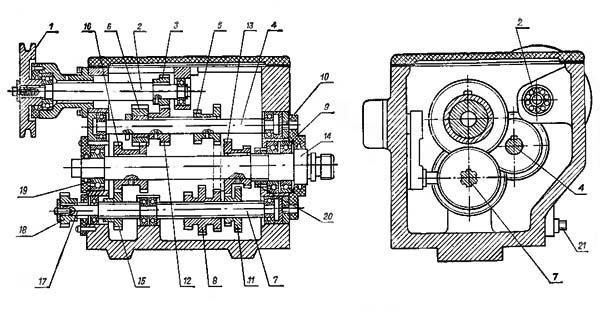

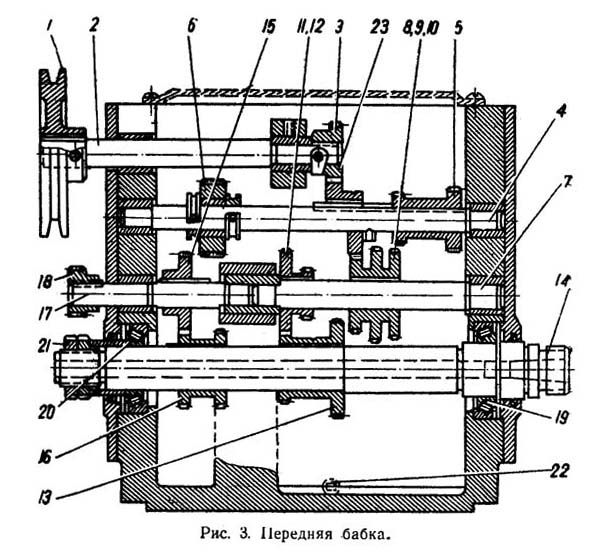

Передняя бабка

У передней бабки есть два основных свойства. Первое заключается в том, что она поддерживает и не дает выпасть из агрегата детали, которая в данный момент обрабатывается. Второе же предназначение — это придание элементу вращательного движения, благодаря чему возможна обработка. В ТВ 3 передняя бабка выполняет функции коробки передачи скоростей. Передача движения происходит по алгоритму:

• индивидуальный электроноситель;
• шпиндель;
• первый вал;
• закрепленная на первом валу шестерня;
• второй вал;
• несколько видов шестеренок на втором валу;
• третий вал;
• несколько шестеренок на третьем валу.

Последний блок шестерен сцепляется с блоками вторых и предает им движение. В результате блоки передаются на шпиндель основного станка, который и проводит обработку элемента. При этом происходит это при помощи шайбы, которая установлена на резьбе устройства.

Момент вращения передается несколько раз и достигает необходимого размера и мощности

При этом важное значение имеет позиционирование и установка шестерней на нескольких валах, так как они определяют  то, какая мощность подается. Передаточное отношение определяется, каково будет число оборотов

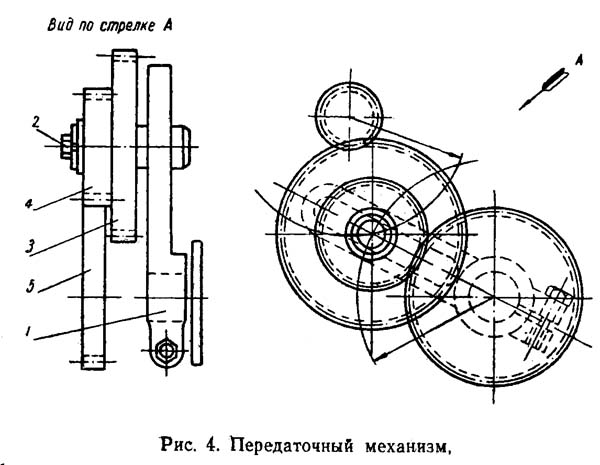

Передаточный механизм

Механизм необходим для поступления момента вращения от коробки скоростей к передачам. Скорость суппорта, шаг меняется в зависимости от установки позиции шестерней. Передаточный механизм включает в себя кронштейн с первым валиком из трех шестерней (72 зубьев), вторым из четырех (42 зубьев). Второй вал сцеплен со следующей шестерней (70 зубьев), а первый с коробкой скоростей. Есть формула, определяющая размер передаточного отношения: i = 24/72 * 42/70 = 1/5.

Количество передаточного отношения остается постоянным, так как в токарном станке ТВ 3 нет возможности устанавливать иные по своим техническим характеристикам и количеству зубьев шестерни. Работа механизма опасна, ученик защищен слоем железа, который устанавливается в виде кожуха.

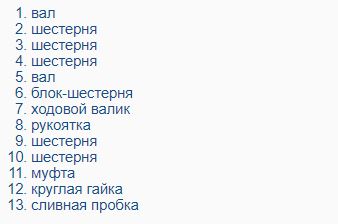

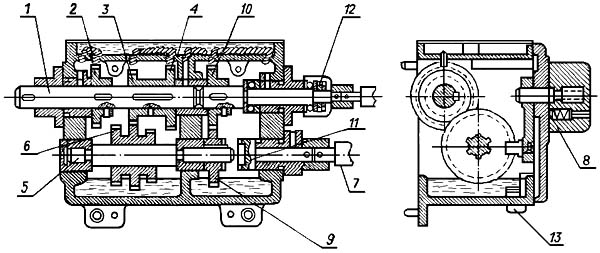

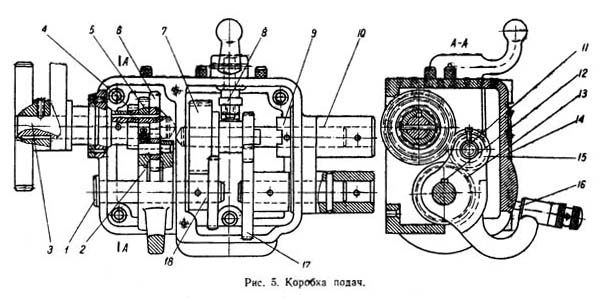

Коробка подач

Коробка получает момент движения из передаточного механизма. При этом есть возможность становить подачу суппорта от 0,4 до 0,6, а резьбу с шагом от 0,6 до 1 мм.

В зависимости от передвижения шестерни меняется ход валика. Если рычаг помещается влево, то цепляется муфта — движение будет у ходового винта.

Коробка передач защищена от постороннего воздействия. В механизм можно заливать масло, когда в этом есть необходимость, через специальные отверстия. Коробка плотно крепится к станине.

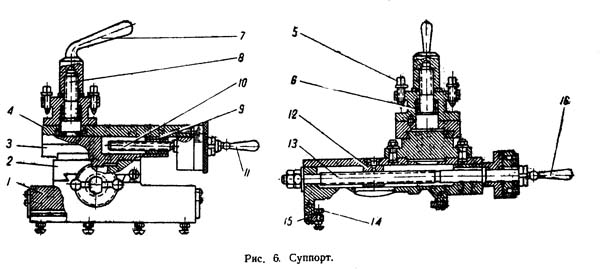

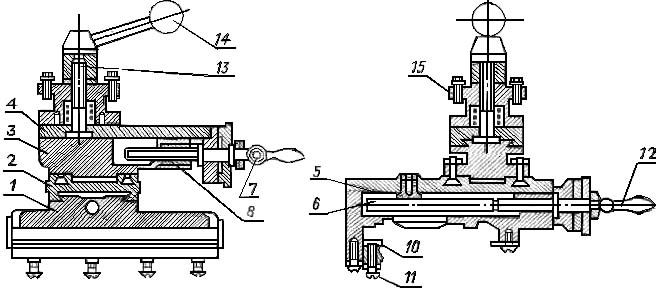

Суппорт

Суппорт позволяет крепить и перемещать резец в зависимости от размеров, диаметра и формы обрабатываемого изделия. Суппорт на токарном станке ТВ 3 имеет четыре каретки, которые приводят соответствующие гайки и винты в работу. Суппорт является деталью, которая часто изнашивается из-за появления зазора между каретками. Если возникают проблемы, то регуляция производится специальными планками.

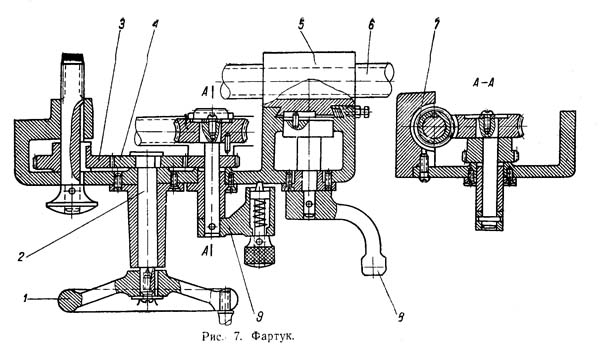

Фартук

Фартук предназначен для регуляции подачи. Посредством него регулируется, происходит работа при помощи ходового винта, валика, ручным способом или механизировано. Ручная и механическая подача осуществляется разными методиками. Первая при помощи маховика на втором валу, а вторая благодаря скользящей шпонке.

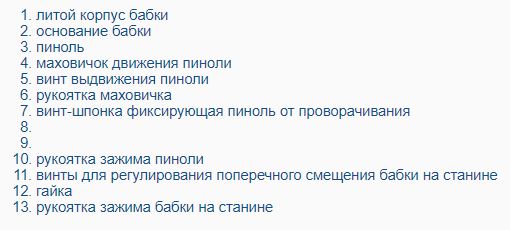

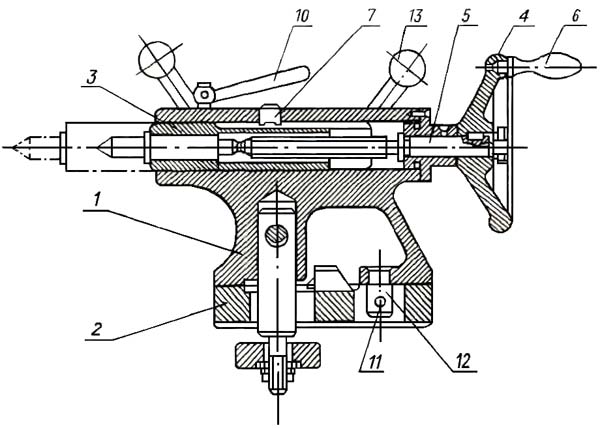

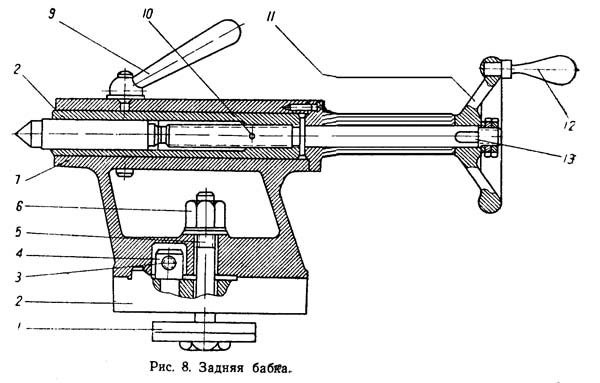

Задняя бабка

Эта деталь необходима для удержания в ровном положения другого конца обрабатываемого элемента. Установка производится в пиноль конусной формы. Для установки в правильном положении используются винты, гайка и зажимы, расположенные около механизма. Задняя бабка изменяет свое положение в зависимости от того, каким образом происходит обработка детали на токарном станке.

Конструктивные узлы и их характеристики

Ременная передача от двигателя приводит в движение ведущий вал станка. Одновременно она предохраняет привод от перегрузок. Передняя бабка представляет собой коробку скоростей со шпиндельным узлом. Она имеет 3 вала с шестернями. В зависимости от комбинации зацепления инструмент получает вращение определенной частоты.

На конце шпинделя установлен патрон, в котором крепится заготовка. Резец перемещается продольно вместе с суппортом и в поперечном направлении механизмом салазок. Механическое движение обеспечивается зацеплением с шестернями фартука.

Задняя бабка передвигается только вручную. На месте она фиксируется болтами, прижимающими снизу сухари к направляющим. Они закручиваются гаечным ключом. В торце узла маховик с ручкой для перемещения пиноли. Сверху рычаг зажимающего механизма.

Компактные и легко управляемые станки ВТ 3 не выпускаются с 90 годов. Но они по-прежнему продолжают работать в гаражах, домашних и ремонтных мастерских. Простое оборудование легко восстановить и запустить самостоятельно.

Правила эксплуатации

При работе на оборудовании необходимо придерживать правил его эксплуатации. Во-первых, следить за состояние прибора:

• Выполнять капитальную очистку и внешний осмотр агрегата не реже раза в месяц.
• Следить, чтобы на поверхности станка не имелось ржавчины. Для этого необходимо поверхность соединения сердечника и якоря промазывать маслом, после чего протирать насухо, чтобы масло не спровоцировало склеивание комплектующих узлов. Смазывать необходимо в соответствии со схемой, указанной в руководстве по эксплуатации. При этом требуется контролировать уровень масла в системе. Также рекомендуется использовать смазочные средства, указанные в руководстве по обслуживанию.
• Кроме профилактического обследования, необходимо ежегодно проводить тщательный осмотр и оценку состояния оборудования, а также выполнять текущий ремонт комплектующих: состояние выключателя, гаек, прочистки электрошкафа и другие виды работ.
• Контакты оборудования изготовлены из материалов, содержащих серебро. Соответственно, нет необходимости в тщательном уходе за их состоянием и регулировке. При любой поломке они заменяются новыми. Выполнение зачистки контактов может привести к почернению, что может сказаться на функциональности оборудования.

Выполнение профилактического осмотра мест соединения:

• При засорении мест соединения необходимо их прочистить, чтобы обеспечить болтам прокручивание без напряжения и рисков сорвать резьбу.
• При ослаблении болтов, необходимо их подтянуть, чтобы исключить дребезжание станка, что негативно сказывается на точности выполнения правильных параметров детали.
• При появлении следов эксплуатации с рабочих поверхностей необходимо производить очистку, удаляя нагар.

Важно! Обслуживать оборудование разрешается только после отключения его от сети

Выполнение и соблюдение подобных мер предосторожности способствуют продлению срока эксплуатации станка, улучшению качества обтачиваемой на нем продукции. Неправильный уход за оборудованием способствует износу и уменьшению срока эксплуатации

Поэтому важно своевременно выполнять техническое обслуживание станка и его уборку

Неправильный уход за оборудованием способствует износу и уменьшению срока эксплуатации. Поэтому важно своевременно выполнять техническое обслуживание станка и его уборку

Выполнение и соблюдение подобных мер предосторожности способствуют продлению срока эксплуатации станка, улучшению качества обтачиваемой на нем продукции. Неправильный уход за оборудованием способствует износу и уменьшению срока эксплуатации

Поэтому важно своевременно выполнять техническое обслуживание станка и его уборку

Аналоги станка

Цель использования станка ТВ-16 – обучить и привить навыки у учащихся для работы по металлообработке. ТВ-16 осваивается учеником достаточно быстро, а навыки работы на нем можно легко перенести на оборудование, использующееся на крупных предприятиях. ТВ-16 сняли с производства, поскольку перестало справляться с необходимым объемом работы, что привело к появлению современных аналогов с большими возможностями использования. На базе распространенных моделей станков, в том числе и ТВ-16, создаются усовершенствованные конструкции с оригинальной компоновкой. Особенно популярны стали импортные аналоги токарных станков.

Токарный станок TSA 16

Польский токарный станок TSA-16 обладает следующими достоинствами:

• Легким управлением.
• Надежностью.
• Возможностью обработки деревянных и пластмассовых заготовок (не только из металла).
• Высокой точностью.
• Небольшой стоимостью.
• Маленькими размерами.

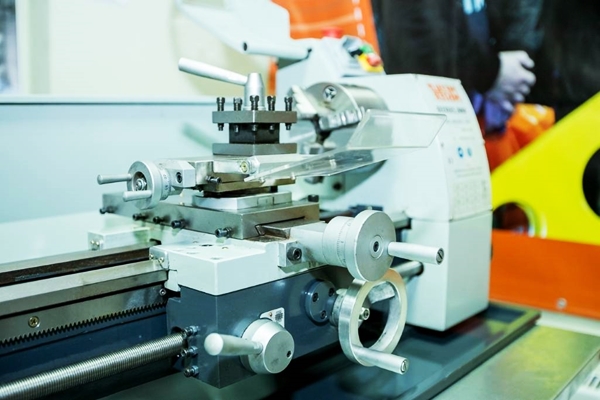

Токарно-винторезный настольный станок TSB 16

Один из настольных вариантов полнофункциональных токарных станков для обтачивания небольших изделий из металла. Дополнительная конфигурация, которая входит в комплект к станку, расширяет его возможности применения. Станок TSB 16 польского производства обладает мощностью сверления 30 мм, несколькими ступенями регулирования частоты вращения и другими высокотехническими характеристиками.

Характеристики и параметры

Впервые ТВШ 3 появился в начале шестидесятых годов 19 века на территории современной Германии. Часть документов, касаемо оборудования, была утеряна, но специалисты уверяют, что тогда станок был массивным и тяжелым. С 70-х годов ТВШ 3 стал меньше по размерам. Современные варианты токарного оборудования легкие и простые в установке, их используют не в профессиональной деятельности, а для проведения курсов обучения у новичков.

Предназначение устройства — обучение токарному делу. Винторезный станок позволяет комфортно выполнять большинство токарных операций, при этом с минимальной степенью погрешности. То, что он предназначается в первую очередь для обучения, определяется высокой степенью безопасности. В сравнении с другими токарными станками, которые используются для идентичных видов деятельности, риск получить травму тут многократно меньше. Это качество обеспечивается особыми конструктивными изменениями оборудования.

При помощи токарного станка выполняются различные операции, связанные с обработкой материала. Наиболее распространенные:

• возможность вытачивать ровные конусы из материала,
• резьба прямоугольными и квадратными линиями,
• образование брусков и брусьев,
• проведение подрезки материала,
• отрезание необходимых по размерам частей материала,
• обработка торцов уже обточенных изделий,
• изготовление сквозных отверстий выбранного диаметра,
• сверление глухих отверстий.

Конечно, в сравнении с профессиональными станками, школьный вариант имеет ограниченный набор функций. Он позволяет внимательно осматривать, как работает механизм, формировать ровные детали, и тем самым оттачивать уровень мастерства. Обучающиеся токарному делу узнают, как регулируется задняя бабка, как работает резец, какими дополнительными деталями оснащен токарный станок. В профессиональных моделях, которые предназначены для крупных производств, это невозможность проследить.

Технические характеристики полностью соответствуют назначению. В эксплуатационном листе указано что:

• максимальный диаметр детали, которая устанавливается под зону суппорта не превышает 9 сантиметров,
• максимальный диаметр детали, которая устанавливается над станиной — до 10 сантиметров,
• меж центровой размер — 35 сантиметров,
• установка оси центров — до 19 сантиметров,
• максимальный диаметр обрабатываемой заготовки — до 1,4 сантиметров (для прутка),
• длина точения — 35 сантиметров,
• максимальное смещение суппорта поперчено — 10 сантиметров,
• максимальное смещение суппорта продольно — 30 сантиметров,
• количество оборотов — от 120 до 170,
• количество скоростей — три,
• количество ступеней переключений коробки передач — шесть,
• мощность — до 600 Вт.

Высота токарного станка ТВ 3 составляет 101 сантиметр, длина — 143 сантиметра, а ширина — 470 сантиметров. Вес при этом без установленного патрона составляет около 280 килограмм.
