Нужна ли контробрешетка под кровлю из металлочерепицы

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Теория устройства обрешетки под металлическую черепицу

Перед процессом укладки кровельного покрытия следует позаботиться о создании лучших условий для прочного и надежного настила, поскольку для возведения любого типа кровли требуется обрешетка с различным шагом. Доски для контробрешетки  под металлочерепицу могут иметь разную толщину. Так, при покупке материала для обрешетки толщиной 30мм, по факту получатся элементы, ширина которых будет отличаться относительно заявляемых в пределах 5 мм.

Данное явление наблюдается практически всегда. Исключением является лишь калиброванная строганная доска. Именно поэтому, подготовка к монтажу обрешетки для укладки металлической черепицы предполагает калибровку и выравнивание досок.

Такая процедура позволяет исключать на смежных рядах и стыках обрешетки, отличающиеся по ширине и толщине доски. Так как использование разнокалиберных досок, значительно различающихся по размеру, приведет к затруднениям при укладке металлочерепицы.

Использование доски толщиной 30 мм позволяет иметь запас, необходимый при распилке, способный уменьшить ее толщину.

Обрешетка под металлочерепицу

Шаг обрешетки под металлочерепицу следует проводить по следующим правилам:

Расстояние между элементами брусьев обрешетки указывается в инструкции к типам кровли. Его считают от верхней точки одной доски до низа второй доски.

Шаг обрешетки подбирается в соответствии с типом металлической черепицы, так как для различных профилей необходим различный шаг.

Между двумя первыми досками обрешетки значение шага должно быть меньше, чем элементами брусьев.

На шаг обрешетки под металлочерепицу влияет уклон ската кровли, а так же величина выступа кровли за крайний брусок обрешетки.

На расчет шага обрешетки может влиять наличие водосточной трубы, которая может иметь различную ширину и конфигурацию. При закреплении водостока к лобовой доске, его прибивают к выступу. Важную роль играет диаметр водосточного желоба. Так, например, при диаметре желоба 9 см требуется выступ равного размера, при 12 см – большего.

Выступ кровельного материала начинает высчитываться либо от стропильного среза или от лобовой доски. Таким образом, чем круче угол кровельного ската, тем ниже следует опустить металл для того, что бы выровнять длину выступа. В случае если расчет будет неверным, то обрешетка металлочерепицы может располагаться не там, где должно производиться крепление саморезами металлочерепицы.

Между двумя досками расстояние рассчитывается с помощью уровня. Далее измеряется расстояние от верхней точки самой первой волны до края нижней части листа металлочерепицы, сделать отметку.

Далее необходимо по уровню определить положение листа кровли, приставить угольник прямым углом к лобовой доске и отложить точку необходимого выступа. Далее следует довести уровень до данной точки.

От самого края лобовой доски необходимо провести вертикально линию до ранее установленного уровня и сделать отметку. Между двумя сделанными метками получится определенное расстояние между низом первой доски и верхом второй доски обрешетки с учетом выступа материала кровли и уклона ската.

Первую доску обрешетки следует делать более толстой, так как это поможет  избежать висящий выступ при закреплении материала кровли.

Длина прочих досок обрешетки при возведении кровли отмеряется от верха второй доски через равные промежутки, соответствуя кровельному профилю. Отметки необходимо наносить через несколько стропил, так как в итоге доска может оказаться кривой. В таком случае придется применять меры для ее выравнивания, что бы кровля лежала прочно и ровно.

После того, как закончены первые три или четыре ряда обрешетки, остальные доски, для удобства, можно уложить на скат.

Доски, находящиеся в одном ряду обрешетки, стоит соединять на стропилах. Не стоит укладывать доски внахлест под кровельным материалом. Разницу в стыках необходимо выполнять по стропилам.

Обращаем ваше внимание на то, что обрешетку следует стыковать на одном стропиле. Это позволит обеспечить жесткость конструкции

Так же не забывайте, что укладка и расчет обрешетки необходимо производить сверху вниз. А так же учитывать длину остатка кровельного  материала.

Обрешетка под металлочерепицу

Крепление металлочерепицы к обрешетке  с помощью кровельных саморезов. Для правильного и надежного монтажа необходимо, чтобы материал и устройство подложки максимально соответствовали форме листа и обеспечивали надежную фиксацию саморезов. Для этих целей сооружают обрешетку из деревянных планок, набранную таким образом, чтобы расстояние между обрешеткой соответствовало размерам металлочерепицы, обеспечивая отсутствие пустот в местах расположения крепежа.

• Покрытие листа не переносит деформаций — может разрушиться защитный слой, образуя очаг коррозии, поэтому основным требованием к обрешетке является отсутствие прогибов и неровностей.
• Обрешетка крепится к стропилам поверх слоя гидроизоляции, обязательного для металлической кровли.
• Применяют два типа обрешетки — сплошной и разреженный. При сплошном расположении досок между ними оставляют зазор в 1 см, такой тип требует наличия большого количества пиломатериалов, вес обрешетки значительно увеличивается, но можно использовать любой размер металлочерепицы, расчет не требуется.
• Разреженный тип обрешетки более экономичен по пиломатериалам, имеет значительно меньший вес (а значит, создает меньшую нагрузку на стропильную систему), но требует правильного расчета, чтобы шаг бруска соответствовал размеру листа металлочерепицы.

Обрешетка под металлочерепицу — фото строения кровли

Устройство обрешетки под металлочерепицу

Обрешетка укладывается поверх стропил с обязательным устройством парогидроизоляции – она необходима не только для защиты здания от атмосферных осадков, но и от проникновения паров влаги изнутри дома под обрешетку и кровельное покрытие. Водяные пары, оседая на конструкциях, образуют конденсат, а в холодное время года наледь, что приводит к разрушению защитного покрытия металлочерепицы и деревянных элементов обрешетки.

Последовательность выполнения обрешетки кровли под металлочерепицу такова:

1. На стропила укладывают парогидроизоляционную пленку. Ее кладут по продольной оси крыши, начиная от карниза. Каждую последующую полосу накладывают на нижнюю на 15-20 см, проклеивая ее специальным скотчем. Пленку нельзя натягивать во избежание ее разрыва. Допускается провисание пленки на 50-100 мм. К стропилам ее крепят мебельными скобами.
2. Чтобы выполнить необходимый воздушный зазор между пленкой и черепицей, на стропила прибивают брусок. Толщина бруска от 30 до 50 мм, варьируя толщину бруска можно исправить неровности в укладке стропил. Брусок крепят прямо через пленку оцинкованными гвоздями, их длина должна быть не менее 80-100 мм.
3. Обрешетку из выбранного материала крепят на брусок в поперечном направлении, начиная от карниза. Шаг обрешетки выбирают в соответствии с расчетом, он зависит от вида металлочерепицы. Около карниза и конька, на ендовах и примыканиях, а также вокруг дымовых труб обрешетку выполняют сплошной. Обрешетку крепят к стропильным брускам либо оцинкованным гвоздями – по два на каждое пересечение, либо воронеными саморезами.

Видеоролик о подготовке и покрытии крыши металлочерепицей.

Особенности

При возведении постройки любого типа и планировки необходимо особое внимание уделять подбору подходящих кровельных материалов. На сегодняшний день их ассортимент богат, поэтому выбрать подходящее покрытие получится на любой вкус и кошелек

Однако какую бы кровлю вы ни приобрели, для ее укладки в любом случае потребуется предварительная установка надежного каркаса.

Если вы решили покрыть крышу дома таким популярным материалом, как металлочерепица, то вам следует знать, что это покрытие производится из тонких стальных листов, которые штампованы так, что в итоге получаются элементы, очень похожие на настоящую керамическую черепицу.

Многие потребители останавливают свой выбор на кровельных материалах из металлочерепицы, поскольку они выглядят солидно и дорого, особенно если выполнены на совесть. Порой издали подобные покрытия трудно отличить от настоящей керамической черепицы, которая была в чести на протяжении многих веков.

Также нельзя не заметить и то, что монтаж металлочерепицы можно производить в любое время года, поэтому вам не придется ждать летнего сезона для завершения строительства крыши.

Металлочерепица во многом превосходит прочие кровельные материалы. В первую очередь, следует заметить, что ее вес является более скромным, нежели у старого доброго шифера. Благодаря этой особенности работать с подобным материалом намного легче. Кроме того, для укладки металлочерепицы можно обойтись изготовлением облегченной стропильной системы, которая снизит лишнюю нагрузку на перекрытия постройки.

По словам опытных и домашних мастеров, при установке каркаса под такую кровлю, как правило, не возникает особых трудностей и больших проблем.

Однако следует учитывать и некоторые недостатки, которые присущи современной металлочерепице:

• следует учесть его высокую стоимость – металлочерепица стоит дороже многих альтернативных материалов;
• подобный кровельный материал подвержен образованию коррозии, которая не только может существенно испортить его внешний вид, но и привести к разрушению с течением времени;
• под металлочерепицей довольно часто образовывается конденсат, который губительно влияет на состояние перекрытий и каркасов;
• подобную кровлю отличает и высокая звукопроводимость, что отмечают многие потребители, которые положили на крыше металлочерепицу.

Положить такой материал кровли, да и обрешетку для него возможно своими силами. Конечно, для этого необходимо выкроить достаточное количество времени и закупиться соответствующими инструментами. Если же вы боитесь связываться с подобными работами, то стоит доверить их специалистам, поскольку крыша должна быть не только красивой, но и безопасной, а в случае с серьезными допущенными ошибками этим критерием она отвечать не будет.

Как сделать обрешетку своими руками

Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий

Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:

1. Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
2. Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
3. К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
4. После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
5. Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
6. Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;

После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

Фото — Кровельный пирог

Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:

Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности

Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)

Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.

Фото — Каркас для кровли из металлочерепицы

Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.

Видео: монтаж обрешетки своими руками

Необходимые инструменты и материалы

Для создания современной, так называемой, контробрешетки (звучит модно), необходим минимальный набор инструментов. Чтобы идеально выполнить работу, достаточно иметь:

• плотницкий топор;
• молоток резиновый и обычный;
• аккумуляторный шуруповерт;
• уровень;
• ножовку или электропилу;
• строительный метр.

По одному экземпляру. Инструментария хватит, когда работу выполняют и несколько строителей одновременно. Кто-то отпиливает, второй отрезает, третий работает с шуруповертом и так далее. Их занятия не пересекаются.

Из расходных материалов нужно приобрести достаточное количество оцинкованных гвоздей или высокого качества шурупов. Желательно купить в строительном магазине уголки с отверстиями для более надежной фиксации продольных планок к контбрускам. Повышенное укрепление будет своевременным при сооружении ковра из натуральной черепицы.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

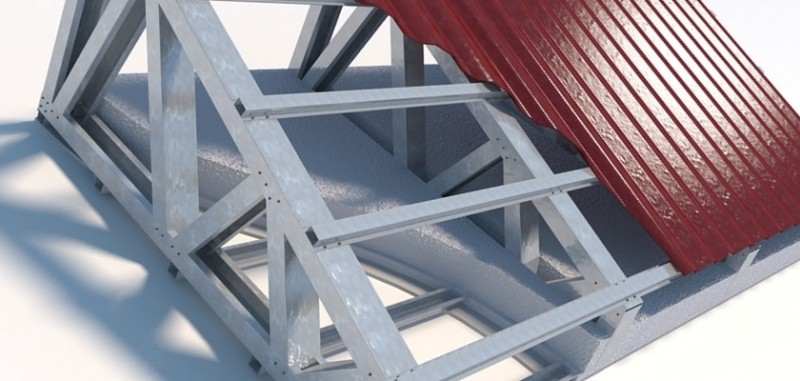

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

• В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
• Геометрия у металлической обрешетки идеальная.
• Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
• Срок службы может достигать 100 лет.
• При использовании профиля не требуется окраска или специальное обслуживание.
• Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
• В отличие от дерева оцинкованная сталь является негорючим материалом.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

1. Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
2. Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
3. Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

Правильное устройство основания под контробрешетку

Схема кровельного пирога металлочерепичной кровли.

Пирог кровли является достаточно сложной системой, которая состоит из большого количества элементов. Особенно важным это может быть в процессе укладки кровельной металлической черепицы, которая предъявляет особенно высокие требования к качеству работ. В подобном случае может понадобиться утеплитель в виде минеральной ваты, обязательно наличие промежуточной обрешетки, мембраны для гидроизоляции, контробрешетки и обрешетки, на которую и будет настилаться металлочерепица.

Подобный правильный пирог кровли из обрешетки и пленки будет выступать основой, которая способна обеспечить качество, долговечность и надежность всей конструкции крыши, хорошую защиту от влажности, непогоды, снега и так далее.

Средства для обработки деревянной конструкции крыши

Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.

К основным видам таких средств можно отнести:

• огнезащитные (антипирены);
• биозащитные;
• водоотталкивающие;
• защищающие от плесени и грибка;
• универсальные средства.

Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.

Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.

Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.

Рекомендации по монтажу обрешетки

Для крепления доски обрешетки к контр-рейке чаще всего используются оцинкованные гвозди, реже — саморезы по дереву. Из гвоздей лучше использовать винтовой или ершеный тип. Оптимальная длина гвоздя — 70 мм.

Каждая доска в месте пересечения с контробрешеткой соединяется с ней двумя гвоздями в верхней и нижней части на расстоянии около 20 мм от края доски.

Крепление доски обрешетки под металлочерепицу

Если стандартной длины доски (обычно 6 метров) недостаточно, место стыка досок для наращивания обрешетки лучше предусмотреть по центру бруска контр-рейки (см. рисунок). Зная размеры досок, расстояние между ними, ширину и высоту ската крыши можно без труда рассчитать количество материала для обрешетки под кровлю из металлочерепицы.
