Заземление дома своими руками: простое, сложное, для разных случаев

Содержание:

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Виды контуров заземления частных домов

В зависимости от количества и технических характеристик используемых в доме потребителей электрического тока следует применять несколько контуров заземления.

Виды заземляющих контуров

Вид контура заземления Краткое описание особенностей конструкции
Простой контур Одно из самых легких технических решений, используется при наличии защитного зануления. Грунты должны быть постоянно влажными, за счет чего обеспечиваются оптимальные параметры сопротивления. Количество и расположение штырей выбирается с учетом технических характеристик потребителей тока, обязательное условие – минимальное расстояние от края отмостки не менее 120 см.
Линейный контур с двумя штырями на каждый вывод Он должен в обязательном порядке применяться, если питание подключается через подземный кабель, в доме есть водопроводные или газовые инженерные коммуникации, свыше 20 мин. подключена мощность более 1 кВт.
Полный контур  ПУЭ обязывает делать такое заземление в домах, общей площадью более 100 м2, если есть стационарные станки с клеммами заземления, подвод питания сделан через ВРУ или ЩВС, долговременная потребляемая мощность превышает 3 кВт, имеется ДГУ для резервного питания.

Профессиональные электрики настоятельно рекомендуют всем владельцам загородных домов делать полный контур заземления. Почему?

  1. Эта схема обеспечивает максимальную безопасность пользователей, эффективно работает во всех случаях вне зависимости от геофизических характеристик грунтов. Что касается объема работ, то он увеличивается незначительно и не оказывает большого влияние на время их выполнения.
  2. Во время проживания в доме может возникать необходимость подключения новых потребителей. Для того чтобы полностью не переделывать существующую схему заземления, лучше сделать ее с запасом по защитным возможностям.
  3. Все элементы системы скрыты под землей и не ухудшают внешний вид здания. Кроме того, они полностью безопасны, поражение электрическимтоком за пределами дома исключается.

Контур заземления скрыт под землей

Заземление в частном доме

Расчёт контура заземления

Традиционно электроды заземления располагаются в линию, но существуют и другие варианты: треугольник, квадрат и пр. А контуром устройство заземления иногда называют потому, что их располагали по периметру здания, опоясывали связью с несколькими вводами на внутренний контур – стальную полосу уже внутри здания. Поэтому контур – историческое название.

Но совсем необязательно окружать дом полностью, достаточно выбрать направление при линейном размещении электродов или определить площадь для какого-либо «кустового» варианта, где нет помех, не планируются земляные работы

Важно удобное расположение, чтоб избежать сложностей при вводе в распределительный щит

Для расчётов применяется многоуровневая схема, просто параметров материалов и значений сопротивлений для конечного результата недостаточно. Некоторые из них элементарно зависят от конкретной ситуации. Например, от выбора материалов. Из чего делать? Из того что в наличии, чтобы меньше докупать. Если сразу ориентироваться «через магазин» – то исходить из условий цена-качество. Главное, чтобы материал и параметры для каждого элемента заземляющего устройства соответствовали приведённым в таблице значениям. Если заземляющее устройство собирается не из комплекта-конструктора, а из более доступных материалов, то далее нужно задаться:

  • Глубиной погружения электродов заземления. Их длина должна иметь разумные пределы. Не меньше глубины промерзания грунта, но и соразмерно подручным средствам для забивания.
  • Расстоянием между ними. Оно должно быть кратным их длине, чтоб иметь возможность применить к расчётам коэффициенты взаимного влияния – экранирования.
  • Количеством электродов. Хотя в расчёт нужно заложить не только количество, но и длину полосы, которая их соединяет, ввод в дом.

То есть по сути контур полностью формируется, а после рассчитывается его сопротивление. Если оно соответствует нормам, то принимаем эти параметры для изготовления устройства. Если нет меняем некоторые, для улучшения характеристик.

Имея такие исходные данные, в первую очередь считаем сопротивление одиночных электродов заземления.

При всей своей сложности, формулы для разных типов заземлителей тоже разные: свои для круглого сечения, уголка и полосы. Также для расчёта придется выбрать коэффициенты взаимного влияния электродов, соответствующие исходным данным. После этого подставляем значения в общую формулу:

  • Где Rг – расчётное сопротивление горизонтального заземлителя.
  • Rв – расчётное сопротивление вертикального заземлителя.
  • Nв – количество вертикальных заземлителей.
  • nг – коэффициент экранирования горизонтальных заземлителей.
  • nв – коэффициент экранирования вертикальных заземлителей.

Считаем сопротивление заземляющего устройства. Если результат не устраивает, можно что-то изменить в исходных данных. Например, добавить или наоборот убрать лишние электроды заземления. Но, как только меняется их количество или длина, автоматически меняется либо длина горизонтальной связи, либо коэффициент взаимного влияния, или всё вместе. Дополнительно может измениться расстояние между электродами, для соблюдения кратности длине. Поэтому весь расчёт начинается с начала. Как видно процесс сравнительно непростой.

Однако можно воспользоваться онлайн калькуляторами. А для убеждения в правильности расчёта сравнить показатели нескольких. Тем более, что уже имеется представление: что, как и зачем, а это уже преимущество. После расчётов можно переходить непосредственно к монтажу.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Как сделать заземление дома своими руками?

На первом этапе требуется правильно определить оптимальную схему заземления в частном доме. Треугольная система считается более эффективной по сравнению с рядной схемой. Тем не менее, в каждом конкретном случае нужно подбирать тип заземления строго индивидуально.

Необходимые материалы и инструменты

От того, насколько правильно будут подобраны материалы и инструменты, напрямую зависит работоспособность самостоятельно сделанной системы заземления частного домовладения. Основные инструменты и материалы:

  • сварочный аппарат;
  • болгарка;
  • лопата штыковая;
  • перфоратор;
  • кувалда;
  • набор гаечных ключей;
  • нержавеющие металлические уголки 5х5х200 см или водопроводная стальная труба аналогичной длины и диаметром 32 мм;
  • металлические полоски размером 120х4х0,4 мм — три штуки;
  • полоса из нержавеющей стали размером 40х4 мм;
  • болты М8 или М10.

Для подсоединения системы заземления применяются медные провода, толщиной 6 мм2 или с большим сечением.

Последовательность работ

Изначально выбирается место для расположения заземляющей системы. Участок для заглубления конструкции должен быть вне досягаемости для людей или животных. Как правило, токовый отвод размещается вдоль ограждения за домовладением, на расстоянии метра от фундамента строения, после чего ограничивается невысокой контрольной загородкой безопасности.

Технология выполнения работ своими руками:

  • выкопать траншею в форме треугольника, имеющего стороны 120 см, глубиной 0,5-0,7 м;
  • прокопать траншею до крыльца домовладения;
  • подточить при помощи болгарки – кончики металлических уголков или труб;
  • в соответствии со схемой вбить подточенные электродные элементы на глубину почти два метра в грунт;
  • приварить к верхушечной части электродов металлические пластины таким образом, чтобы был получен треугольный каркас;
  • уложить стальную пластину в траншею, которая идет к крыльцу домовладения;
  • зафиксировать один конец стальной пластины к самой близкорасположенной вершине треугольника;
  • подсоединить кабель к пластине при помощи болта.

На заключительном этапе работ, выкопанная траншея с установленной металлической системой заземления засыпается грунтом.

При наличии на участке песчаных грунтов, с целью повышения токопроводимости земли требуется подлить обычный солевой раствор под все устанавливаемые в конструкции электродные элементы.

Проверка

Категорически нельзя пренебрегать проверкой системы заземления. Такие мероприятия позволяют удостовериться в качестве контактов и осуществляются посредством специальных измерительных приборов. Оптимальным является применение трехэлектродного метода с использованием вольтметра и амперметра. Источником электрического тока в этом случае может послужить традиционный трансформатор понижающего типа на 12-16 В.

Измерение сопротивления контура заземления

В настоящее время правилами не предписывается обязательный вызов сертифицированных электриков с целью прокладки заземления, поэтому подобные работы можно выполнять своими руками.

Тем не менее, важно помнить, что контур заземления целесообразно обустраивать на затененных участках и в строгом соответствии с требованиями, так как именно показатели влажности грунта и качество выполняемых работ оказывают влияние на функциональность самостоятельно выполненной заземляющей системы

Особенности системы

Подключение системы к домашней сети электроснабжения может проводиться по-разному. Сам отводящий контур имеет следующие особенности:

  1. Обычно он выполняется в виде равнобедренного треугольника. Создается он с уголков, которые соединяются между собой пластинами.
  2. Рекомендуемое расстояние от деревянного дома или другого сооружения составляет 1−3 метра. Слишком близкое расположение может привести к поражению током основных элементов сооружения, слишком далекое увеличивает количество используемых материалов.
  3. Пластина, которая соединяет контур со щитком, укладывается на глубине около одного метра.
  4. Вертикальные элементы вбиваются на глубину не менее 3-х метров. На поверхности рекомендуется оставлять примерно 20 сантиметров.
  5. Расстояние между тремя штырями следует рассчитать так, чтобы получился равнобедренный треугольник. Уголки соединяются между собой металлической пластиной. Замерить расстояние можно при помощи обычной рулетки.
  6. Места соединения отдельных элементов следует тщательно зачищать. Это связано с тем, что ржавчина и окись существенно снижают степень проводимости применяемого материала.
  7. Существенно повысить эффективность системы можно за счет увеличения площади контакта пластин с землей. Для этого можно использовать широкие металлические полосы.
  8. Соединение отдельных элементов рекомендуется проводить при применении сварочного аппарата. Соединительные крепежные элементы не рекомендуют использовать по причине высокой вероятности окисления поверхности. За счет этого существенно снижается проводимость конструкции и ее эффективность. Если нельзя обойтись без болтов и других крепежных элементов, они должны находиться над грунтом, а также быть тщательно зачищенными и хорошо затянутыми. Время от времени проводится смазывание поверхности специальным веществом.
  9. Не рекомендуется проводить окрашивание поверхности, так как вещества, входящие в состав краски, также могут снизить проводимость поверхности.

Измерение электрического сопротивления

Следующим этапом является замер сопротивления. Это вопрос не простой. Для измерения используется специальный прибор – мегомметр с набором измерительных проводов и щупов. Сама процедура проводится в несколько этапов и зависит от местных условий.

Существуют разновидности этого прибора с разными методиками измерения. Среди электриков нет единого мнения, какой способ и какой прибор самый лучший. К тому же все приспособления достаточно дороги.

Вряд ли стоит покупать недешевую вещь ради единичного применения. Поэтому имеет смысл не заниматься этим делом самостоятельно, а поручить профессионалам. Это будет быстрее и дешевле.

Конечно, если у соседа завалялся подобный прибор и он его с удовольствием одолжит, то стоит овладеть еще одним навыком.

Мегомметр типа “М-1101”

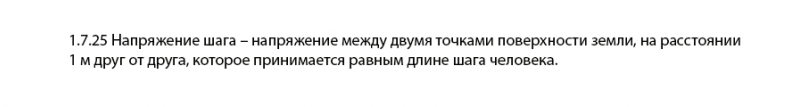

Напряжение прикосновения и напряжение шага

Если человек касается корпуса рассматриваемого в примере электроприбора, он имеет большее сопротивление, чем часть земли, на которой он стоит, и ток по нему идёт небольшой. Но он стоит на земле в зоне растекания тока короткого замыкания. А это значит, что присутствует какое-то напряжение между контактирующими частями тела. Не всегда это руки и ноги, но и рассмотрения этого частного случая достаточно для понимания процесса. Напряжение, действующее на человека через эти точки – напряжение прикосновения.

Для него существуют определённые нормы. Его стремятся уменьшить на сколько возможно, поэтому расчётным путём достигаются допустимые параметры для заземляющего устройства.

Для простоты возьмём только один заземлитель, рассмотрим, что происходит непосредственно на земле. Чем больше удаление от заземляющего электрода, тем меньше напряжение, потенциал относительно удалённой точки, где он равен 0. Непосредственно у самого заземляющего электрода он максимально возможный. Если абстрактно соединить точки с одинаковым потенциалом, образуются так называемые эквипотенциальные линии – окружности. Очевидно, что приближаясь к заземлителю, который проводит ток короткого замыкания, на каком-то удалении человек между ступнями получает какое-то напряжение – разность потенциалов от положения ступней. Это напряжение шага.

Конечно, в электроустановках где стремятся ток замыкания на землю как можно скорее отключить это напряжение не является слишком опасным, даже если оно будет существовать какие-то секунды, человек возможно и получит какие-то неприятные ощущения, но только и всего.

В иных электроустановках, где ток замыкания на землю может существовать длительное время, на это тоже обращают особое внимание. Кстати, шаговое напряжение – термин, который активно используют в электробезопасности в части приближения к токоведущим частям, замыкающимся с землёй в открытых и закрытых распределительных устройствах

И существует допустимое расстояние приближения к этим устройствам – 4 м для закрытых и 8 для открытых. Они связаны с тем, как ток замыкания на землю растекается по земле.

Напряжения прикосновения и шага стремятся сделать минимальными, чтобы не пострадал человек. Для этого и получены, опубликованы в ПУЭ нормы – для практического применения.

А когда от подстанции отходит воздушная линия, то через определённые расстояния для обеспечения тока короткого замыкания, достаточного для срабатывания защиты, на опорах устраиваются повторные заземляющие устройства.

На вводе в бытовые здания: дома, коттеджи, также устраивается контур заземления, который тоже является повторным. Как только его подключили померять его индивидуальные параметры невозможно – он становится составной частью всей системы.

Конечно частника интересует только его «собственный» контур, точнее, как сделать заземление в доме. Чтоб оно было эффективным, а силы и средства небыли потрачены впустую. значение сопротивления повторного заземляющего устройства для частного дома тоже, как и для всех остальных. Это 15, 30, 60 ом соответственно напряжениям 660, 380, 220 В. источника трёхфазного тока или 380, 220, 127 В. источника однофазного тока

И неважно, что зачастую это бывает однофазное напряжение 220в – 30 Ом, когда контур не подключен, 10 Ом у подключенного в сеть устройства заземления

Однако может выясниться, что при некоторых условиях экономическая составляющая расчётного заземления зашкаливает разумные пределы. Например, удельное сопротивление грунта настолько велико, что даже многократное увеличение числа заземляющих электродов не приносит желаемый результат. Поэтому при удельном сопротивлении грунта более 100 Ом на метр, норму для устройства заземления можно превышать, но не более чем в 10 раз.

Частые ошибки при монтаже заземления

Даже опытные мастера допускают оплошности, вот некоторые самые популярные ошибки:

  • Перед забиванием электрода его ставят строго вертикально. Если установить с отклонением, элемент не будет работать на всю длину.
  • При сложностях прохождения в грунт, меняют место. В сложных тяжелых почвах с вкраплением скальных пород заказывают буры и берут трубы, а не электроды. Под трубы выкапывают канавы – это практичнее, чем пробивать валуны.
  • Если штырь забили неправильно, вытаскивают его домкратом. При попытках расшатать и выдернуть, деталь сгибается. Кривой электрод не вбивают.
  • Перед тем как делать линейное заземление, просчитывают все размеры, подготавливают инструменты и материалы. Доработки по месту приводят к нарушению геометрии, неплотной стыковке элементов.
  • Используют оцинкованные заготовки. Обычая сталь быстро ржавеет, штыри с покрытием прослужат от 10 лет.
  • От дома до контура должно быть не менее 1 м. Близость конструкции к строению приводит к тому, что током бьется даже сырой подвал.
  • При обустройстве сети на 380 вольт сопротивление делают не менее 5 Ом.
  • Для сооружения контуров используют только сварку. Это нужно для повышения коэффициента надежности системы. Резьбовые соединения не применяют. Исключение – подсоединение медной шины, чтобы соорудить правильное зануление. В этом случае болт тоже выбирают из меди.

Работать удобнее вдвоем, поскольку вбивание стержня – это сложная физическая работа. На заглубление 3-4 элементов уходит до 4 дней, если длина штырей более 2,5 м, продолжительность работ увеличивается.

Принцип действия

В условиях нарушения изоляционного слоя приборов, электрический ток замыкается на корпусной части, что может стать причиной поломки устройства и получения человеком травмы.

Наличие заземляющей схемы позволяет электротоку распределяться в соответствии с обратно пропорциональной зависимостью относительно величины сопротивления тела и показателей заземляющего контура.

При грамотно продуманном и правильно обустроенном защитном устройстве образуется электрическая цепь, уровень сопротивления в которой заметно ниже аналогичных параметров внутри человеческого тела. В этом случае электрический ток, проходящий через человека, не оказывает смертельно опасного воздействия, так как основной заряд уходит непосредственно в грунт.

Электрическим током выбирается наиболее быстрый и самый легкий путь к электроемкой земле, поэтому при наличии в системе УЗО-устройства, любая утечка в цепи сопровождается отключением такого участка.

Контур заземления своими руками

Заземление частного дома

Ознакомившись с теоретической частью, можете приступать к созданию контура заземления. Работа сравнительно простая и выполняется в несколько шагов.

Первый шаг. Рассчитайте контур. Для этого вам нужно узнать значение сопротивления почвы на вашем участке. Данную информацию узнавайте в соответствующей справочной литературе или местных службах. В той же службе вам могут дать рекомендованные параметры контура. Это избавит вас от лишних хлопот, ведь расчетные формулы довольно сложные и объемные.

Второй шаг. Подберите подходящее место для устройства контура. Контур устанавливайте в каком-нибудь малопосещаемом месте, минимальное расстояние от фундамента строения – 100 см.

Третий шаг. Заготовьте электроды. Их можно изготовить из стальных уголков. Минимальная ширина изделия – 5 см, оптимальная длина – 250-300 см.

Четвертый шаг. Выройте квадратную либо треугольную яму глубиной порядка 100 см. Электроды будут размещаться в углах котлована. Поэтому глубину и ширину ямы подбирайте так, чтобы расстояние между установленными электродами равнялось длине данных изделий.

Траншея для контура заземления

Пятый шаг. Вбейте подготовленные электроды по углам вырытой ямы. В этом вам поможет кувалда.

Шестой шаг. Приварите полосу металла к штырям электродов. Сварное соединение должно быть надежным и качественным. Места сварки обязательно обработайте антикоррозийным составом, к примеру, битумной мастикой.

Контур заземления частного дома

Седьмой шаг. Дотяните металлическую полоску до вводного щита. Далее вам нужно будет подсоединить к полосе шину заземления.

При отсутствии возможности использования полноценной шины подсоедините к металлической полосе качественный медный провод. Сечение этого провода должно составлять не менее 10 мм2. Для крепления провода используйте болт с гайкой. Место подсоединения полосы металла и медного провода обработайте антикоррозийным средством.

Восьмой шаг. Заройте яму. Основательно утрамбуйте засыпанную почву.

Контроль качества заземления

Нет смысла делать заземление, если вы не будете уверенными в его эффективности. Для полной гарантии рекомендуется вызывать специалистов, они должны составить акт проверки. Ответственность за выполненные работы несет только исполнитель.

В случае самостоятельного изготовления, соответственно, за результаты работ отвечаете лично вы. Обыкновенными бытовыми приборами замерить эффективность заземления невозможно, надо иметь старые мегомметры или современные электронные устройства,технические возможности которых дают возможность замерять такие данные.

Мегомметр

Надо помнить, что грунт не является линейным проводником, это значит, что параметры сопротивления могут значительно отличаться по длине при равных всех остальных условиях. Кроме этого фактора, существенное влияние оказывает скорость окисления поверхности штырей.Со временем окислы увеличиваются по толщине,а это влияет на показатели проводимости, во время расчетов учитываются эти особенности в исходных данных.

Защитное заземление

Заземление делается с большим запасом, что покрывает как риски значительных колебаний нелинейной проводимости, так и ухудшения проводимости тока штырями. Сопротивление токам растекания измеряется по регламентной схеме, в качестве противоположных электродов используются металлические штыри, вбиваемые на расстоянии до 1,5 метров на глубину до одного метра. Для частных домов сопротивление тока не может превышать 4 Ом. Сопротивление шины соединения проводки в доме с металлическими штырями не может превышать 0,1 Ом. Есть методы проверки без приборов, они носят ориентировочный характер и не могут отражаться в официальных протоколах. О способе примерного определения эффективности заземления мы расскажем в этой статье немного ниже.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Необходимость заземления на дачном участке

Разумеется, в первую очередь, нас интересует здоровье и жизнь семьи и гостей. Все мы устроены так, что при протекании тока недопустимой величины через тело человека наступает летальный исход. Само по себе высокое напряжение, даже при малом токе, вызывает ожог. Так что прикосновение к старому холодильнику, у которого фаза попала на корпус, не обрадует никого.

В душе на дачном участке случаются приключения и хуже того: тэн самодельного водонагревателя может быть пробит, и при попытке включении воды удар током неизбежен. Также опасна неоднократно перегретая электродрель, сварочный аппарат или перфоратор: напряжение может оказаться на металлическом корпусе инструмента.

Воздействие тока на организм человека

Примечательно, что в нетрезвом состоянии сопротивление тела человека становится заметно ниже 1 кОм, и поражение будет еще сильнее. Конечно, где же еще расслабиться, как не на даче? Значит, есть еще одна причина обустроить надежное заземление! Применение приборов защиты людей, электропроводки, техники и приборов типа УЗО в полной мере возможно также только при наличии заземления.

Попытки организовать защиту методом зануления до добра не доведут.

В условиях производства иногда прибегают к указанному способу защиты, объединяя клеммы заземления и нуля у потребителей. Идея заключается в том, что при появлении фазы на корпусе прибора возникает короткое замыкание, и срабатывает автоматический выключатель. На даче один из проводов ЛЭП может быть оборван, или провода нуля и фазы перепутаны местами. В результате, на металлической поверхности потребителя появится опасное напряжение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
