Изготовление пеллет своими руками в домашних условиях

Устранение неисправностей

Чтобы организовать нормальную работу пеллетного котла отопления, нужно для начала правильно подобрать месторасположение и сделать грамотный монтаж отопительной системы. Основание при установке котла обязано быть прочным, способным выдерживать как вес непосредственно котла, так и массу бункера с пеллетами.

Пол и стены необходимо изолировать негорючими материалами. Из таких же материалов монтируется вентиляция и дымоход. Существует несколько довольно распространенных нарушений работы котла, которые вполне можно исправить своими руками:

1. Появление искр из дымоходной трубы, как правило, провоцируется загрязнением зольников продуктами горения.
2. Высокий уровень расхода горючего может вызываться пеллетами плохого качества либо значительным снижением температуры на улице.
3. Слабый обогрев помещения может быть при неверном расчете мощности котельного оборудования, при наличии в отопительной системе воздушной пробки либо недостаточном количестве батарей.
4. Появление хлопков и дыма во время открывания дверки котла отопления чаще всего обусловлено следствием загрязнения дымоходных и жаровых труб.

Пеллетная горелка, которая изготовлена своими руками — это один из доступных способов оптимизации автономной отопительной системы, тем более если в роли источника тепла применяется твердотопливный котел. Это устройство даст возможность обогревать жилище почти всеми разновидностями твердого топлива.

Преимущества гранул перед дровами

В предыдущем разделе мы обозначили некоторые достоинства пеллет. Теперь предлагаем выделить все их плюсы по сравнению с недорогим твердым топливом — дровами:

• благодаря высокой плотности и небольшой влажности удельная теплота сжигания гранул достигает 5 кВт/кг, в то время как высушенная древесина даст 4,5 кВт максимум;
• по тем же причинам КПД пеллетных котлов отопления составляет 80—85% против 75% у традиционных дровяных;
• мелкая структура и прочность гранул позволяют автоматизировать процесс подачи топлива и управления горением;
• поскольку производители не используют для изготовления гранул химических добавок, горючее по экологичности не уступает дереву;
• низкая зольность (у древесных изделий – 0,5—1%, у агропеллет – до 4%) дает возможность увеличить интервал между чистками теплогенераторов до 7 дней.

Важный момент. Дерево высыхает до влажности 15% в течение 2 лет, поэтому домовладельцы редко занимаются сушкой и топят свежесрубленными дровами. Реальная теплоотдача в этом случае составляет 2—2,5 кВт/кг с поправкой на КПД котла. Сколько при этом образуется золы и сажи, легко определить по ежедневной очистке агрегата.

Недостатки у пеллет тоже есть. Топливо стоит в 2,5—3 раза дороже свежесрубленных дров, настолько же выше цена автоматизированных теплогенераторов по сравнению с обычными ТТ-котлами. Львиная доля этой стоимости припадает на пеллетную горелку и электронный блок управления.

Покупать пеллеты нужно в запаянных мешках либо организовать в домашних условиях сухое место для хранения, например, закрытую емкость. В отличие от древесины, напитавшиеся влагой гранулы попросту рассыпаются в труху и для дальнейшего использования не годятся.

Преимущества

Самодельный гранулятор из комбикорма Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

• возможность хорошо сэкономить, не покупая гранулятор серийного производства;
• возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
• полезные свойства гранулированного корма по сравнению с иными видами.

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Технологический процесс

Условно процесс получения пеллет можно разделить на следующие стадии.

Измельчение сырья

Для получения требуемых для производства размеров материала применяются дробилки, или их еще называют рубительные машины. Необходимая ширина сырья составляет 25 мм при толщине 2 мм.

После этого требуется произвести сушку полученного материала. С уменьшением его размера затраты энергии возрастают.

Оборудование для изготовления

Сушка и дополнительное измельчение

Влажность при осуществлении технологического процесса играет важную роль, она должна быть 10+/- 2 %. При ее повышении требуется проведение дополнительной сушки. В случае чрезмерно сухого сырья его придется увлажнять до требуемой величины.

Для сушки используется оборудование, которое по своим конструктивным особенностям может быть барабанным или ленточным. Использование ленточной сушилки более предпочтительно в плане безопасности эксплуатации, несмотря на то, что дороже.

Оборудование

Нормальный технологический процесс прессования может быть осуществлен при условии, что величина частиц сырья составляет не более 4 мм. После подсушивания сырье поступает на дополнительное измельчение на дезинтеграторе.

Водоподготовка

При снижении показателя влажности до 8% и менее крайне затрудняется прессование древесины. С целью достижения требуемого уровня этого показателя материал загружается для увлажнения в специальные агрегаты. Для этой цели хорошо подходят смесители шнекового типа, в которых используются пар или вода.

Если сырье для производства пеллет получено из древесины твердых пород, то применение пара позволит уменьшить прочностные характеристики и повысить пластичность. Конструкция некоторых прессов такова, что отпадает необходимость в использовании пара.

Прессование

Этот процесс производится на прессах различной конструкции, которые отличаются формой матрицы. Они могут быть оборудованы матрицей:

• круглой. Такие прессы изначально применялись в пищевой и химической промышленностях, а также для производства комбикормов;
• плоской. Они проектировались для переработки ТБО.

При наличии конструктивных различий, принцип их действия одинаков. Под воздействием усилия происходит смятие материала на матрице. В ходе этого процесса происходит продавливание сырья через ее отверстия, а получающиеся гранулы срезаются при помощи специальных ножей. В ходе такой обработки происходит троекратное уплотнение материала.

Прессование

Процесс, происходящий в рабочей зоне пресса, является адиабатическим. Сжатие в этом случае сопровождается ростом температуры до 100 градусов Цельсия. Значительные нагрузки, воздействующие на оборудование, требуют использования материалов с высокой прочностью.

Охлаждение и очистка

Формирование и качество гранул зависят от приложенного усилия и температуры, образующейся в ходе процесса. При этом максимально допустимой температурой является значение в 120 градусов Цельсия. Превышение его отрицательно отражается на качестве изделия.

Полученные пеллеты должны быть охлаждены. В результате чего происходит их сушка и упрочнение. Затем следует процедура очистки готовой продукции для придания ей товарного вида.

Завершающим этапом производственного процесса получения пеллет является фасовка и упаковка в тару, объем которой соответствует потребностям заказчика.

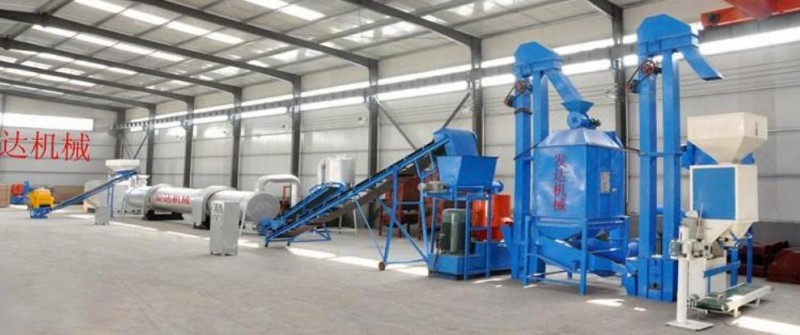

Этапы производства пеллет

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

• Крупное дробление сырья. Фрагменты должны быть не более 1,25 см³. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
• Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
• Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
• Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
• Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
• Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90 °C. В таком состоянии они легко крошатся, потому их оставлют остывать.
• Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

5 Процесс изготовления альтернативного топлива

Когда станок для производства пеллет готов, можно приступать к работе.

Схема изготовления прессованного топлива такова:

• Подготовить сырьё. Для этого измельчить ветки, кору и прочие крупные фрагменты. Оптимальный вариант — использование дробилки. Этого этапа можно избежать, если удалось приобрести качественные мелкие опилки столярного производства, лузгу или жмых. Солома также не нуждается в дробилке, её режут специальными ножницами.
• Подсушить полученный материал. Его влажность не должна быть выше 9−15% от общей массы сырья.
• Смесь необходимо снова увлажнить. Если влажность материала будет ниже 8%, готовые пеллеты будут просто рассыпаться сразу после выхода из гранулятора.
• Засыпать массу в форму, включить двигатель, запустить пресс. При давлении смесь сцепляется, благодаря выделяющемуся из дерева лигнина (вещество содержится в растительных клетках и играет роль клея).
• Просушить готовые изделия.

Стоит иметь в виду, что на выходе пеллеты нагреты до 90 градусов и довольно хрупкие

Поэтому обращаться с ними нужно осторожно. Для просушки изделия раскладывают в проветриваемом помещении или на улице, прикрыв от прямого солнечного света

Следует беречь продукцию от дождя и снега.

Запуск и уход за котлом

Перед первым запуском конструкции потребуется пригласить специалиста, чтобы он проверил все элементы на соответствие требованиям безопасности. Самостоятельно проводить включение не рекомендуется.

Запуск осуществляется только после проверки агрегата на соответствие выбранной схеме. Должна быть проверена герметичность дымохода, бункера и самого котла. Перед стартом нужно удостовериться в том, что система отопления заполнена, а давление в ней соответствует параметрам, подходящим для работы. Все приборы и автоматика должны быть исправными.

Уход за агрегатом не сложный. По мере выгорания требуется подкладывать топливо, чистить печь от золы, а также контролировать работоспособность элементов автоматики. Отдельно потребуется проверять, как работает горелка и система поджига.

Изготовление горелки

Чтобы изготовить горелку своими руками, можно выбрать различные конструктивные решения, которыми будут обуславливаться характеристики устройства и принципом его работы. Необходимо учесть, что габаритную чугунную горелку необходимо располагать в самой топке котла.

Функционирование шнекового механизма обеспечивается электродвигателем. При этом длина шнека обязана быть не более 2 метров, это снизит риск скопления золы и минимизирует частоту проведения очистки топки.

Оснащение этого узла датчиком температуры, который производит контроль нагрева кожуха и отвечает за своевременное срабатывание автомата для подачи горючего, повышает удобство пользования.

В большом внимании нуждается конструкция бункера, которая имеет большое значение во время расчета длительности автономной работы котла. Возможна установка дополнительного шнека, который существенно увеличит время автономной работы котельного оборудования без дозаправки топлива.

Гранулы из дерева на страже экологии

Полностью заменив традиционное топливо пеллетами, можно уменьшить явление парникового эффекта. Ведь при сгорании горючего в воздух всегда поднимается углекислый газ, накапливаемый за долгие годы. Деревянные элементы также выделяют углекислоты, но в мизерных количествах. Ведь они могут выделить такое количество углекислого газа, которое накопилось за жизнь дерева и растения.

Во время использования гранул из дерева также снижается выделения диоксида серы, который является основным виновником кислотных дождей, губительно сказывающихся на экологии, уничтожая целые лесные массивы. Теперь можно не думать об авариях на электростанциях или газопроводах. Опасность пролива горючего, выбросов или взрывов сведена к нулю.

Гранулы экологичные и не наносят вреда окружающей среде

Достоинства

Помимо своей экологической чистоты, обсуждаемое топливо имеет еще целую массу существенных преимуществ. Наиболее значимыми являются:

• Хорошая отдача тепла сравнительно с досками, щепками или обычной корой;
• Объем помещений для хранения (складов) можно уменьшить вдвое сравнительно с помещениями для хранения древесины;
• В виду отсутствия биологической активности материалов, прошедших термическую обработку, пеллеты можно располагать вплотную к любым жилым помещениям;
• Пеллеты можно сделать своими руками, они совершенно не подвержены произвольному воспламенению, ведь не содержат спор или пыли. Плотная структура также делает их безопасными для людей, страдающих аллергией;
• Во время производства в состав частиц не добавляются различные загустители, клеи и прочие химические вещества;
• Данный вид топлива дает возможность рационально использовать любые отходы;
• Сравнительно с углем обсуждаемое топливо дают возможность получать такое же тепло с меньшими выбросами углекислого газа;
• Цена отопления при использовании рассматриваемого топлива достаточно приятна.

Разновидности древесных гранул, их использование

В настоящее время различают две основных разновидности топливных гранул. Речь идет о промышленном топливе и топливе для частных домов. Пеллеты в домашних условиях для частного использования нередко делаются из древесины с низким процентом зольности и минимально возможным содержанием коры. Промышленное топливо менее качественно.

При непосредственном сжигании лучше использовать не обыкновенные, а специализированные котлы. Горение в них осуществляется при постоянной подаче кислорода. Современные автоматические котлы позволяют нечасто загружать новые партии. Как правило, процедура занимает не более 20-ти минут.

Основные этапы изготовления

1. Крупное начальное дробление имеющегося сырья.
2. Сушка подробленного сырья.
3. Мелкое дробление.
4. Сухая основа насыщается паром или водой (водоподготовка).
5. Пресс для пеллет (прессование).
6. Охлаждение.
7. Окончательная расфасовка полученных гранул.

Рассмотрим более подробно каждый из этапов.

Крупное начальное дробление имеющегося сырья

Первый этап производства предполагает подачу в дробилки исходного сырья для его измельчения. В итоге на выходе из дробилок размер материала не превышает 25 на 25 на 2 миллиметров. Такие габариты позволяют нормально просушивать сырье в современных сушилках, а затем еще раз измельчать его.

Процесс дробления древесины

Сушка подробленного сырья

Отходы, имеющие повышенную влажность, прессуются плохо, а гранулы, изготавливаемые из них, не подходят для дальнейшего сжигания. Поэтому сушка – обязательный этап. Она уменьшает количество жидкости в опилках приблизительно до 8-12 процентов. В идеале влажность в полученном материале должна составлять около 10-ти процентов.

Установка, в которую сырье подается для сушения, может быть ленточной или барабанной. Выбирать следует зависимо от типа сырья и требований к результату.

Предварительная сушка сырья

Сушка – наиболее энергоемкий процесс во всем производстве. Для того чтобы полноценно высушить тонну сырья, следует использовать теплоту сгорания одного куба древесины. Сжигание бревен или досок обходится слишком дорого, поэтому производители используют опилки или кору.

Мелкое дробление

Сырье для производства топливных пеллет, которое уже подготовлено для прессования, не должно превышать в размерах 4-х миллиметров. Поэтому применяются специализированные дробилки, которые измельчают материал до требуемых габаритов. Вес хорошего продукта на выходе из дробилки в идеале составляет около 150 кг на метр кубический. Молотковые мельницы являются наиболее подходящими дробилками, качественно измельчающими опилки, щепу или волокнистую стружку.

Древесная мука после мелкого дробления

Водоподготовка

Иногда тот материал, который уже прошел стадию сушки, высыхает больше, чем требуется. Рекомендуемая влажность составляет около 10-ти процентов. Когда показатель снижается до 8-ми процентов, сырье плохо склеивается при прессовании. Для увеличения влажности до рекомендуемых параметров материал погружают в емкость, где он насыщается паром, либо же самой обыкновенной водой. Пар используется для прессования твердых сортов залежалой или старой древесины. Для мягкой породы не требуется сложного оборудования, вполне достаточно добавления в обыкновенный смеситель с водой.

Водоподготовка сырья в цеху

Прессование

После прессования из первоначального сырья получаются небольшие цилиндры, достигающие в диаметре от 6-ти до 25-ти миллиметров. Подготовленный материал проходит через этап формирования на прессе с плоскими или цилиндрическими матрицами. Измельченный материал заметно сжимается во время прессования. Температура сырья повышается. К тому же, при этом выделяется особое вещество – лигнин, склеивающее в гранулы мельчайшие частицы.

Прессования и формирования древесных гранул

Охлаждение

Гранулы нагреваются при прессовании до 70-90-та градусов, а потому нуждаются в дальнейшем охлаждении и просушке. Уже после этого пеллеты упаковывают. Профессиональное производство предполагает использование специализированного станка и гранулятора.

Охлаждение гранул перед фасовкой

Расфасовка

Нередко топливные древесные гранулы сохраняют в бункерах. Для того чтобы исключить снижение качества, нередко выполняется расфасовка по большим мешкам. Потребитель может купить биологическое топливо для своего частного применения в упаковках примерно по 20 кг.

Гранулы упакованы в полиэтиленовые мешки

Часто древесные топливные гранулы хранятся в бункерах, однако для исключения снижения качества, рекомендуется выполнять их расфасовку по большим мешкам. Биотопливо для частного применения обычно поставляется к потребителю в упаковках по 20 кг.

Стадии производства гранул

Полный технологический процесс производства пеллет можно разделить на шесть этапов:

Приготовление исходного сырья и дробление. Древесное сырье распределяют на 2 категории — чистые элементы и кору. Это требуется для выпуска гранул разного качественного состава. Первоначально сырьевые материалы рубят до уровня щепы, а после молотковым измельчителем доводят гранулы до 4 мм.
Высушка измельченного материала. Его направляются в сушильный барабан, где снижается влажность от 50% до 15%. Процесс протекает под воздействием горячего воздуха с Т 400С

Эта стадия весьма критична, в случае превышении допустимой Т может произойти разрушение важного компонента дерева — лигнина, ответственного за прочностные параметры энергетических гранул.
Увлажнение. Ингредиенты спрессовываются в пеллеты посредством механической сцепки и полимеризации лигнина

Для этого необходимо наличие таких условий, как давление, температура, влага в виде пара.
Гранулирование. Устройство гранулятор — базовое в пеллетном комплексе и состоит из мотора, матриц плоской или барабанной модификации, валиков для выдавливания гранул, и ножей для их обрезания.
Охлаждение гранул. В результате трения гранулы в пеллетайзере нагреваются до 100 С , технологический процессе предусматривает их охлаждение, после чего они приобретают необходимую твердость.
Упаковка. Полученные пеллеты расфасовываются по огромным мешкам — «биг-бэги», с емкостью от 500 до 1000 кг, и в потребительскую расфасовку — мешки по 25 кг. Оптовая закупка для промышленных целей предполагает отпуск гранул насыпью в специализированные приемники.

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Watch this video on YouTube

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Watch this video on YouTube

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.
