Все, что нужно знать о корончатых сверлах

Разновидности сверл – основные параметры

Вид и форма рабочей части

1. Винтовое сверло, называемое еще спиральным, чаще всего используется в быту. Этим инструментом, длина которого может достигать 27,5 сантиметров, можно сверлить как дерево, так и другие материалы. Выпускают спиральные сверла с диаметром от 0,1 миллиметра до 8 сантиметров.

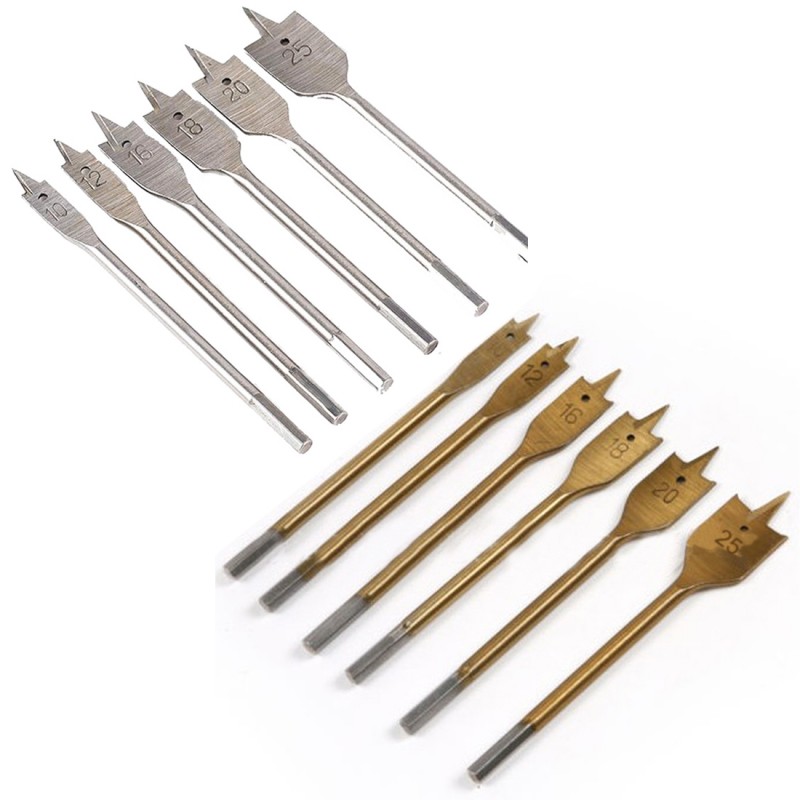

2. Плоское сверло, имеющее форму пера, отсюда второе название – перьевое, применяется для сверления больших и глубоких отверстий. Режущая кромка у него выполнена в виде лопатки. Она может быть выполнена цельной, вместе с хвостовиком, а может крепиться с помощью борштанги или специальной державки.

3. Для глубокого сверления. Если предстоит просверлить особенно глубокое отверстие, глубина которого превышает 5 диаметров сверла, применяют длинное сверло, имеющее 2 винтовых канала. По этим каналам течет специальная эмульсия, охлаждающая инструмент в процессе работы. Каналы делаются либо внутри сверла, либо внутри припаянных к его задней части трубок.

4. Сверло одностороннего резания. Когда изготовляемое отверстие должно иметь особо точные размеры, берут сверло, предназначенное для резания только одной стороной. У него имеется опорная плоскость, а обе кромки для резания находятся с одной стороны от центральной оси инструмента.

5. Кольцевое сверло внутри полое. За счет такой конструкции оно высверливает в материале только узкое колечко. Это так называемые коронки.

6. Чтобы проделать в детали центровое отверстие, применяют специальное сверло, называемое центровочным.

Конструкция хвостовика

Существует несколько разновидностей хвостовой части данного инструмента. Перечислим их. Итак, хвостовик бывает:

• Выполненный в виде цилиндра;
• изготовленный в форме конуса;
• граненый, имеющий три, четыре или шесть граней;
• типа SDS.

Метод изготовления сверла

Сверло может быть выполненным из цельного куска металла (при этом диаметр его не более 8 миллиметров) или сплава (диаметром до 6 миллиметров). При этом используется особая сталь, имеющая название «быстрорежущая». Ее марки: Р9К15, Р18 или Р9.

Если диаметр сверла более 8 миллиметров, то оно изготавливается методом сварки. При этом та деталь, которая режет, делается из быстрорежущей стали, а хвостовик – из углеродистой стали.

Когда предстоит сверлить непрочные и хрупкие материалы, используют сверло, оснащенное пластинками из твердого сплава. На нем имеются канавки, которые могут быть прямыми, скошенными или винтового типа.

Какой формы отверстие нужно обработать

В зависимости от выполняемой задачи отличается и назначение сверл. Так, по форме отверстия они подразделяются на следующие типы:

• Конический;
• квадратный;
• ступенчатый;
• цилиндрический.

Чем покрывают сверла

1. Самое дешевое покрытие – это оксидная пленка черного цвета. Она предохраняет инструмент от ржавчины, а также защищает его от перегрева. Срок службы сверла, естественно, увеличивается.

2. Керамическое покрытие из нитрида титана является очень прочным. Оно продлевает жизнь инструменту не меньше, чем в 3 раза. Сверло с покрытием из TiN нельзя затачивать, иначе все его преимущества сойдут на нет.

3. Еще более высоким качеством и надежностью отличаются свёрла, покрытые TiAlN – титано-алюминиевым нитридом. При этом такое сверло может безотказно работать в 5 раз дольше, чем обыкновенное.

4. Примерно такого же качества покрытием считается карбонитрид титана, иначе, TiCN.

5. Работая с материалом высокой твердости, например, с керамогранитом или камнем, надо использовать самые прочные сверла – с алмазным покрытием. Им нет равных по прочности.

Сверла Форстнера

Бенджамин Форстнер получил патент на цилиндрическое сверло для обрабатывания древесины ещё в 1874 году. И с тех пор оно активно используется. Рабочая часть такой насадки имеет две главные режущие кромки и короткое центровочное острие. По профилю изделие напоминает латинскую букву Z с округлостями в верхней и нижней части. На перемычке здесь располагается режущая кромка, а по окружности — подрезная, которая после создания лунки выполняет ещё и роль ограничителя, то есть удерживает инструмент в заданном диаметре.

Основная режущая часть свёрл Форстнера изготавливается исключительно из твёрдых сплавов, и поэтому у данных изделий большой срок службы. Диаметр этих твердосплавных изделий может варьироваться в пределах от 10 до 50 мм.

Сверло Форстнера разрабатывалось для того, чтобы проделывать несквозные отверстия с плоским донцем в древесине разной степени твёрдости. В нынешнее время его также используют для обрабатывания ДВП, МДФ, ДСП.

Наконечник Форстнера гораздо лучше корончатых свёрл по дереву, подходит для аккуратной работы с мебельной фурнитурой (замками, чашечными петлями, стяжками и т. д.). Именно здесь часто используются глухие отверстия с плоским дном, ровными и аккуратными краями. Этим сверлом можно вырезать любое подобное отверстие за короткое время.

Виды свёрл по металлу

Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.

Спиральные

Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.

Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.

Видео:

Конические (ступенчатые)

Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.

Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.

В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.

Видео:

Корончатые (кольцевые фрезы)

Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.

Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.

Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.

Видео:

Перовые

Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.

Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.

Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.

Видео:

https://www.youtube.com/watch?v=X7cO2DOdXf8

Критерии выбора

Выбирая твердосплавные сверла, которые могут иметь различные геометрические параметры и конструктивное исполнение, следует учитывать следующие характеристики: материал изделия, в котором необходимо просверлить отверстие, а также диаметр и глубину последнего

Наиболее значимыми параметрами, на которые необходимо обращать внимание, выбирая сверло с твердосплавными пластинами, являются:

1. материал, из которого выполнена режущая часть;
2. прочность используемого твердого сплава;
3. качество изготовления сверла;
4. торговая марка и страна-производитель;
5. стоимость.

Сверла с твердосплавными пластинами для дрели имеют острые режущие грани

Несмотря на то, что сверла твердосплавные, выпущенные под известными торговыми марками, отличаются самой высокой ценой на рынке, выбирать желательно именно их, так как их качество и надежность находятся на самом высоком уровне. Учитывая тот факт, что любое твердосплавное сверло стоит недешево, выбирать инструмент сомнительного качества от неизвестных производителей не имеет никакого смысла.

Назначение и характеристики коронок

Начать стоит с такого полезного изделия, как кольцевая коронка по дереву. Узнать её по внешнему виду легко: вокруг обыкновенного стержня здесь расположен металлический (или биметаллический, то есть состоящий из двух слоёв разных металлов или сплавов) стакан с зубьями на конце. Также в конструкции коронки содержится специальный элемент, предназначенный для отведения стружки с рабочей поверхности.

При вращении коронки режущие зубья, взаимодействуя с обрабатываемой деталью, вырезают на её поверхности круг требуемого диаметра. Коронки продаются в наборах, и в одном наборе их может быть до двенадцати штук. Их рекомендуется применять, когда предстоит высверлить в изделиях из дерева отверстия большого диаметра (до 15 см) и глубины (до 11 см).

Одно из преимуществ использования коронок для дерева состоит в том, что они позволяют добиться высокой точности выполненных отверстий. Причём предварительно даже не нужно производить центровку и рассверловку поверхности. А по окончании работ мастер избавлен от необходимости устранять заусенцы.

Кстати, коронки для сверления дерева могут применяться не только на дрелях, но и на перфораторах и станках (токарных, сверлильных и даже фрезерных). Одной из их разновидностей можно считать круговую (кольцевую) пилу. Это пила, согнутая в кольцо, или специальное сверло с кронштейнами, на которых закреплены ножи. Универсальные коронки позволяют сверлить практически любой материал.

Спиральные свёрла

Спиральные модификации являются самыми распространёнными на рынке, их внешний вид знаком практически каждому мастеру. Спиральные (или винтовые — это второе их название) свёрла состоят из рабочей части, шейки фрезы и хвостовика для закрепления в дрели. В рабочей части здесь находятся две винтовые канавки. Это режущий и отводящий стружку элемент. Если техника обладает соответствующими возможностями, именно по этим канавкам подаётся смазка в зону сверления.

Спиральную форму имеют длинные балочные сверла (Левиса). Отличительные их черты – удлиненные размеры, заостренный конец. Их применяют в плотницких работах при скреплении балок.

Спиральные изделия в целом применимы не только для работы с древесиной, но и для более твёрдых материалов. Диаметр спиральных насадок может составлять от 8 до 60 сантиметров, а длина – от 0,3 до 5,2 сантиметров. Кроме того, они могут быть двух видов:

• с коническим наконечником;
• с подрезателем.

По производительности оба вида примерно одинаковы.

В целом порядок работ со спиральными свёрлами во многом будет зависеть от диаметра. Если, предположим, диаметр спиральной насадки не более 14 мм, то скорость сверления должна быть около 1800 оборотов в минуту для мягкой древесины и 750 — для твёрдой древесины. Если диаметр от 14 до 25 мм, то для мягких пород нужно 1500 оборотов, а для твёрдых — 500 оборотов в минуту. То есть чем больше диаметр, тем меньше требуется оборотов.

Наборы сверл по дереву

Что должно присутствовать в наборах сверл? Здесь должны быть разнообразные модели металлических изделий. Они предназначаются для разной толщин деревянной детали. Как правило, они имеют шестигранное основание, которое в объеме составлять от 5 до 50 мм в диаметре.

Качественное сверло должно быть хорошо заточенным. В дальнейшем этот предотвратит его деформацию в ходе рабочего процесса.

Свело диаметром более 9 мм должно иметь шестигранный хвостовик. Он обеспечивает плотную фиксацию металлического основания в процессе сверления, тем самым предотвращая его соскальзывание. Каждая модель предназначена для определенной породы деревянного массива.

Например, длинное сверло по дереву диаметром 11 мм предназначена для мягких пород. Дрель будет совершать до 1800 оборотов в минуту. В это время металлическое основание будет плотно соприкасаться с поверхностью древесины.

Для твердых пород деревьев таких как дуб, ольха, кедр используют сверло размером 20 мм. В процессе сверления дель будет совершать до 1000 оборотов в минуту.

Качественные наборы представлены в желтом цвете. Этот оттенок указывает на присутствие диоксида титана. Этот материал продлевает эксплуатационный срок металлическому изделию.

Если поверхность сверл выполнена в сером цвете, то указывает на их одноразовое использование. В их составе присутствуют алюминиевые сплавы, которые предназначены для тонких деревянных деталей.

Черная поверхность указывает на обработку при помощи закаливания металла. Этот процесс позволяет сделать металлические изделия более крепкими и износостойкими. Они подойдут для хвойных пород деревьев. Эта древесина считается мягкой.

Разновидности

Существует несколько видов сверл по керамике. Вот их сравнительная характеристика.

Копьевидные

Обладают следующими достоинствами:

• низкая стоимость: от 60 до 120 руб.;
• длительный срок службы.

Эти качества делают копьевидное сверло одним из самых востребованных при сверлении в плитке отверстий, диаметром до 12 мм (максимальный для данного сверла).

Срок службы сильно сокращается при сверлении керамогранита — хватает всего на 4-5 отверстий. Но с учетом высокой стоимости специальных сверл для этого материала (300-500 руб.) сверление небольшого числа отверстий двумя-тремя копьевидными сверлами представляется более выгодным.

Профиль и угол заточки инструмента рассчитан исключительно на стекло и керамику. При попытке сверлить кирпич или бетон он быстро выходит из строя.

Победитовые

Победит — разработанный в СССР сплав вольфрама и кобальта, отличающийся высокой твердостью и одновременно доступной стоимостью. Победитовые сверла, довольно популярны как обладающие оптимальным сочетанием цены и долговечности.

Сверло с победитовым наконечником

Твердосплавные

Характерная особенность данного сверла — односторонняя заточка режущей части под острым углом. Благодаря этому, внедрение в хрупкие материалы вроде керамической плитки и природного камня, происходит легко и без растрескивания. Твердосплавные сверла выпускаются диаметром не более 12 мм.

С алмазным напылением

Разновидность больше подходит профессионалам, кому требуется сверлить плитку постоянно и помногу, стоит дорого, но зато:

• легко справляется даже с очень твердыми материалами: алмаз по крепости превосходит любой другой материал в природе;
• обладает повышенным ресурсом;
• выполняет отверстия с очень ровными кромками, поскольку материал не режется, а измельчается кристаллами напыления.

По способу фиксации алмазного напыления сверла делятся на три вида:

1. с креплением алмазной крошки на припое. Это наиболее доступная разновидность, но она сравнительно быстро теряет напыление, особенно при перегреве (припой размягчается);
2. с механической фиксацией. Алмазную крошку вплавляют в кромку сверла, нагретую токами высокой частоты до состояния пластичности. Инструмент стоек к перегреву и теряет напыление намного сложнее, потому служит дольше. При этом стоимость у него хоть и выше предыдущей разновидности, но вполне доступная;
3. с лазерной пайкой. Самые дорогие и долговечные сверла. Обычно применяются в промышленности.

Круговое «балеринка»

Инструмент похож на циркуль: одна «ножка» представляет собой центровочное сверло, вторая — отведена в сторону и снабжена резцом. Есть модели с двумя режущими «ножками».

Расстояние между ножками, то есть радиус выполняемого отверстия, регулируется шестигранным ключом.

Минимальное значение — 15 мм, максимальное — 45 мм. Соответственно, «балеринка» позволяет сверлить отверстия диаметром от 30 до 90 мм.

Данный вид сверла удобен, если отверстия приходится выполнять время от времени и при этом разного диаметра. Для постоянных работ правильнее приобрести набор коронок (цилиндрические сверла): они оставляют ровную кромку. После «балеринки» же кромку отверстия приходится выравнивать наждачной бумагой или напильником.

Перьевые

Характерная особенность перьевого сверла — выступающий в центре режущей кромки заостренный конус. Он позволяет точно установить сверло и при этом «зацепиться» за скользкую глазурованную поверхность.

Необходимость в предварительном кернении плитки отпадает. Максимальный диаметр перьевого сверла — 30 мм.

Универсальные

Изготавливаются из высокоуглеродистой стали. Затачиваются особым образом, позволяющим обрабатывать широкий перечень материалов.

Что лучше коронка по дереву или балеринка?

Не утихают споры в сообществах мебельщиков, какому инструменту отдать предпочтение – корончатой фрезе или приспособлению балеринка. Такое сверло-коронка по дереву вырезает отверстие благодаря двум остро заточенным пластинам. Регулируя расстояние между ними, можно получить выемку любого размера. Главное отличие между приспособлениями состоит в том, что коронки имеют фиксированный размер, а с помощью балеринки можно просверлить отверстие любого диаметра. Нет однозначного ответа, что лучше, все зависит от конкретного вида работ. Во время резьбы по дереву лучшей будет балеринка, а отверстия в керамике удобнее сверлить коронкой с напылением.

Как заточить коронку по дереву?

При активном использовании сверла могут стачиваться и нуждаться в заточке. Вернуть остроту самостоятельно коронке на дрель по дереву можно, но это потребует определенных навыков. Сохранение угла заточки – важный момент, без которого качественно восстановить работоспособность сверла не получится. Корончатые сверла по дереву изготавливаются из мягких металлов, и их можно восстановить с помощью ручных приспособлений и инструментов, для этого применяются:

1. Болгарка со специальным шлифовальным диском.
2. Ручная дрель с диском из наждачной бумаги.
3. Точильный или наждачный станок.
