Что измеряет манометр и какое давление показывает

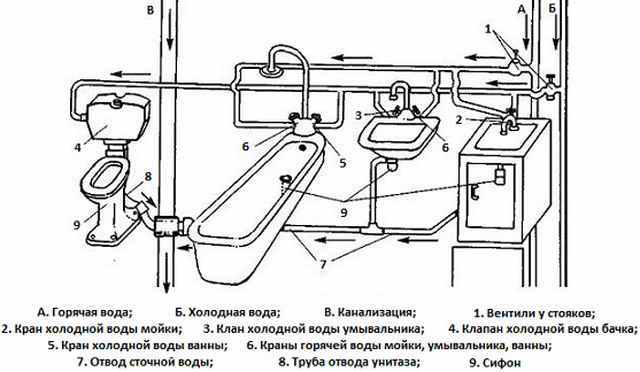

Давление в системе водопровода норма

Естественно, единицей определяющей показатель давления, положено считать бар либо же атмосферу, что благодаря незначительному расхождению практически идентичны. В соответствии с основными нормами и правилами, городского типа системы имеют показатель равный четырем. Определить какое же в действительности оно есть в системе, возможно, лишь используя специализированные приборы, что предназначены для таких целей. Относительно их показателей, она может быть в интервале от двух с половиной до семи с половиной.

По достижению шести — семи атмосфер, вполне возможны сбои системы, что связано с достаточно чувствительными составляющими такой системы. Почему при приобретении различного оборудования, агрегатов и материалов, следует подбирать исходя из показателей повышенных прочностных характеристик, что позволит выдерживать и оказывать сопротивление возможным гидроударам, давление резко повышается. Стандартно, все установленное оснащение должно выдерживать показатель равный шести, а при периодах ежегодного проведения опрессовки он будет равен десяти.

Какие виды существуют?

Список основных видов манометров для воды:

  1. Самые распространенные – общетехнические пружинные манометры для воды, с диапазоном измерения от 0 до 10 или от 0 до 6 атмосфер. Диаметр корпуса может быть от 40 до 160 мм, чаще всего – 100.
  2. Котловые – с диаметром корпуса 250 мм. Они нужны, чтобы на расстоянии снимать показания прибора.
  3. Виброустойчивые манометры – заполнены внутри вязкой жидкостью, в частности раствором глицерина или силиконовым маслом. Измеряют давление в условиях сильных вибраций. Применяются на насосных станциях, автомобилях, компрессорах, поездах.
  4. Коррозионностойкие манометры – для работы с химически агрессивными средами.
  5. Высокоточные нужны для поверки и опрессовки.
  6. Цифровые электронные – механическая сила преобразуется в электрический сигнал. Показания снимают с табло, можно программировать, некоторые приборы можно подключать к компьютеру.
  7. Электроконтактные (сигнализирующие) – приборы, в которых устанавливается верхний и нижний пределы давления. В случае их преодоления электронный прибор срабатывает и передает сигнал на управляющее устройство.
  8. Термоманометры – это приборы, измеряющие давление и температуру в системе отопления или водоснабжения. На лицевой стороне две шкалы, по которым снимают показания.

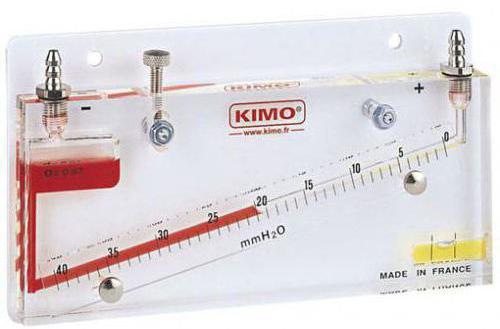

Жидкостные манометры

В отличие от пружинных, в жидкостных манометрах давление измеряется путем уравновешивания весом столба жидкости, а мера давления в данном случае — это уровень жидкости в сообщающихся сосудах. Такие приборы позволяют измерять давление в диапазоне 10-105 Па, и применяются они в основном в лабораторных условиях.

По сути, такой прибор — это U-образная трубка с жидкостью с большим удельным весом по сравнению с жидкостью, непосредственно в которой измеряется гидростатическое давление. Чаще всего такой жидкостью является ртуть.

В эту категорию косвенно можно отнести общетехнические и рабочие приборы типа манометра ТМ-510, ТВ-510, представляющие собой наиболее востребованную категорию. Они измеряют давление некристаллизующихся и неагрессивных паров и газов. Класс точности таких манометров: 1, 2.5, 1.5. Применяются такие на котельных, в системах теплоснабжения, при транспортировке жидкостей, а также в производственных процессах.

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

  • С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
  • Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
  • Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Особенности настройки манометра

Регулировка манометра давления выполняется с помощью эталонного пружинного измерителя. В системе меняют давление и соответственно выставляют стрелку на измерительной шкале, добиваясь точности результатов. Регулировка выполняется вращением маховика винтового пресса для изменения давления. С помощью винта и передвижения тяги регулируется положение стрелки. Начинается настройка с первоначального значения, а затем регулировку осуществляют по всей шкале.

Для контроля топливной системы автомобиля может использоваться регулятор давления топлива с манометром, имеющий ручную настройку. Его можно устанавливать вместо штатного регулятора на авто с инжектором. Благодаря устройству повышается производительность форсунок, что дает возможность закачать в цилиндры больше горючего. Таким образом, увеличивается мощность силового агрегата.

Устройство барометра-анероида

Основу барометра-анероида составляет гофрированная (волнистая) металлическая коробка А (см. рис. 3). Внутри коробки воздуха нет, его откачивают при изготовлении барометра. Чтобы коробку не расплющило атмосферным давлением, ее удерживает упругая металлическая пластина, один конец которой соединен с основанием барометра. Второй конец упругой пластины специальным механизмом соединен со стрелкой барометра В.

Рис. 3. Устройство барометра-анероида

Если атмосферное давление будет изменяться, соответственно, будет изменяться и сила, сдавливающая металлическую коробку. Тогда через пластину и механизм даже небольшое изменение толщины коробки вызовет заметное перемещение конца стрелки на фоне шкалы С.

Виды манометров для шин, плюсы и минусы каждого

В продаже представлены приборы разных видов и классов. Нужно лишь определить, какой подойдет именно вашему автомобилю. Ознакомьтесь с плюсами и минусами каждого и подберите себе подходящую модель.

Стрелочный

Это самый простой по конструкции и самый надежный прибор

Немаловажное значение имеет его невысокая стоимость. Пользоваться таким манометром просто, он дает среднюю точность результатов

Но у прибора есть и недостатки. Для получения точных данных нужно провести 2-3 замера — совпадение результатов и будет показателем давления. Учитывайте, что чем ближе стрелка к верхней отметке измерений, тем меньше точность. При эксплуатации нужно избегать воздействия влаги.

Реечный

Внешне манометр очень похож на шариковую ручку, им удобно пользоваться, но нужно быть аккуратным, так как прибор хрупкий. Главным преимуществом оборудования является высокая точность, за это и ценят реечные манометры.

Класс прибора позволяет определить точность, с которой он измеряет давление.

  • Первый класс — приборы, измеряющие с точностью 1-0,5.
  • Второй класс — устройства, обеспечивающие точность измерений 0,5-0,1.
  • Третий класс — показатель точности до 0,05.

Чтобы правильно выбрать класс устройства, просто задумайтесь, насколько вам важна точность и как вы планируете пользоваться прибором.

Электронный

Компактное устройство обеспечивает высокую точность измерений. Прибором легко и удобно пользоваться. На ЖК-экране сразу отображаются точные результаты измерения, и несколько раз замеры проводить не нужно.

У этого удобного и точного устройства есть свои недостатки. Электронный манометр дороже стрелочного и реечного. С ним нужно быть аккуратным — корпус из пластика при ударе может расколоться. Прибор не стоит оставлять в бардачке, он может сломаться, если замерзнет или перегреется. Но самый большой минус, на который жалуются автолюбители, это батарейки, которые разряжаются в самый неподходящий момент. Зато есть подсветка и даже ночью можно проверить давление в шинах.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

  • Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
  • Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
  • Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

  • Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
  • Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог

Параметр диапазона измерения.

Это наиболее важный параметр. Стандартный ряд диапазонов давления манометров: 0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2 1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров: -1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров: -1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения. Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15. Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус. Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта. Радиальное расположение – присоединительный штуцер выходит из манометра снизу. Торцевое – штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы. Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Выводы

Покупка шинного манометра позволит не только контролировать давление, но и улучшить управляемость автомобилем, не допустить перерасход топлива, обеспечить комфортные условия при движении по не самым ровным российским дорогам.

Какое устройство стоит купить:

  • в прочном корпусе;
  • с понятной шкалой, желательно в атмосферах;
  • с минимальной погрешностью;
  • с функцией сброса воздуха в перекачанных шинах;
  • с фиксацией давления.

Сегодня многие отдают предпочтение механическим устройствам. Это легко объяснить  высокой надежностью

Не менее важно, что, имея механический прибор, о заряде батареек можно забыть. Но есть и свои минусы

Вам придется трижды измерить давление, пока вы не поймете, какое оно. Подсветки у прибора нет, поэтому ночью при проверке давления возникнут трудности.

Цифровые манометры удобнее механических. При наличии подсветки они позволяют делать замеры в темное время суток. Однако приборы чувствительны к влажности воздуха и перепадам температур. Да и в целом они требуют аккуратного обращения.

Каждый тип устройства имеет свои плюсы и минусы. При выборе ориентируйтесь на технические показатели и удобство пользования, а также на поставленные задачи.
