Ленточный мелкозаглубленный фундамент своими руками

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

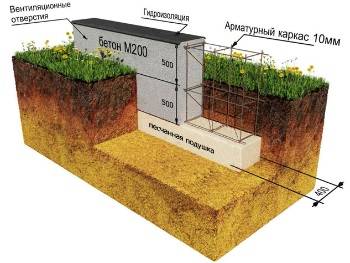

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

• экономичность;
• практичность;
• возможность гасить нагрузки от нестабильных грунтов;
• упрощенный расчет;
• строительство ведется по более простой технологии.

Основные минусы:

• не подходит для обустройства крупных тяжелых зданий;
• в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

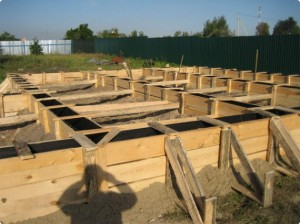

Сооружение опалубки

Можно взять готовую съемную опалубку напрокат на пару недель, а можно обойтись и без лишних расходов, сделав ее собственными руками. Обычно опалубка сбивается из досок в так называемые опалубные щиты. Причем, доски сбивают изнутри. Таким образом, выступать гвозди будут только с внешней стороны, где они загибаются. Получается, что с внутренней стороны опалубный щит будет иметь ровную поверхность, что и нужно для получения ровной монолитной бетонной ленты.

Во избежание вытекания бетонного молочка из траншеи через опалубные щиты во время заливки бетона и, как следствие, потери качества полученной бетонной фундаментной ленты в будущем, сбивка досками самих щитов производится так, чтобы по возможности щелей не было совсем или их ширина не превышала 2-5 мм. При наличии небольших щелей их можно заделать паклей, а если щели имеют размер порядка 10 мм и более, то их нужно заделывать рейками – оставлять такие щели недопустимо.

Опалубку погружают внутрь траншеи так, чтобы щиты располагались строго вертикально и прилегали к боковым стенкам траншеи. В этом случае получится ровная монолитная бетонная лента. Выступающие сверху траншеи опалубные щиты соединяются поперечными досками. С внешних сторон они подпираются дополнительным досками, а снизу устанавливаются распорки, чтобы исключить движение опалубных щитов при заливке бетона.

Если грунт в траншее твердый, то опалубку вообще в самой траншее можно не сооружать. В этом случае опалубку возводят лишь над траншеей, чтобы поднять фундамент на нужную высоту над землей в соответствии в проектом дома.

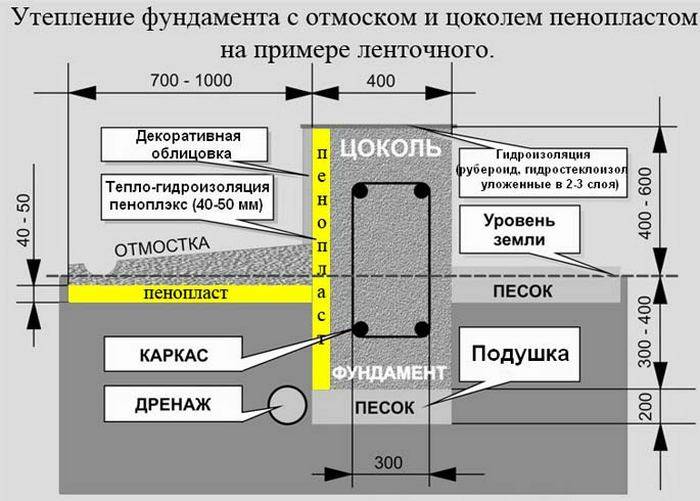

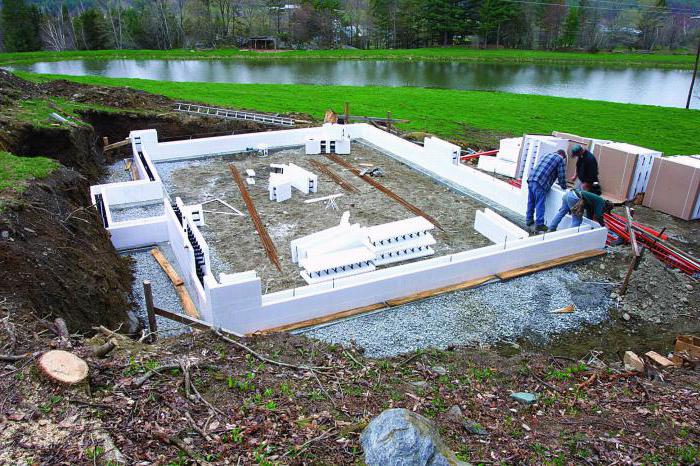

Использование утеплителя

В своё время во внимание принималось следующее утверждение: чем больше глубина заложения основы, тем он ближе к теплой земле, тем меньше на него действует пучинистая нагрузка. Но при появлении современных качественных утеплителей (родиной которых считается Финляндия, Норвегия и другие страны с холодным климатом) начали укладывать мелкозаглубленный ленточный фундамент своими руками с одновременным утеплением основания здания, так называемой отмосткой. Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома

Единственное правило, которое следует учесть: чем холоднее местность, тем больший слой утеплителя нужно заложить под отмосткой вокруг дома.

Экструдированный пенополистирол или другой утеплитель не теряет своих свойств от намокания. Но он не предназначен для того, чтобы по нему ходили, поэтому после укладки его следует задекорировать плиткой или другим удобным, красивым и практичным материалом.

Сделать отмостку вокруг дома из утеплителя даже большей ширины, чем требуется, – это все равно дешевле и проще, чем рыть глубокую траншею, заливать большой объем бетона, тратить время на ожидание усадки. Таким образом, вы экономите время, деньги и облегчаете свой труд.

Еще одним преимуществом такого устройства является долговечность. Со временем природа все равно возьмет свое, и даже самый качественный бетон начнет разрушаться под воздействием оказываемых на него температурных нагрузок. При рассмотренном выше варианте установки дома под основанием с большой утепленной площадью земля остается теплой в течение всего холодного времени, а на почву под зданием не оказывается давление пучинистых грунтов.

Земля имеет одну особенность: пока грунт не прогретый, он забирает в себя энергию, охлаждая дом, а когда прогретый, то он сам становится источником тепла и превращается в слой утеплителя. Когда укладывается мелкозаглубленный фундамент при наличи отмостки температурная ситуация под домом стабилизируется, теплопотери сводятся к нулю. Как только прогревается пара метров грунта под домом, так он сам становится утеплителем.

Материал изготовления

Ленточный фундамент можно изготовить из разных материалов.

• Железобетон. Самый популярный и наиболее прочный материал для изготовления фундамента. Это материал, получаемый в результате соединения бетонной смеси и кусков арматуры. Прочность и надежность этому типу фундаменту придает не только наличие стальной арматуры, но и армирование по периметру металлической сеткой.
• Бутобетон. Смесь цементного раствора с песком и крупными камнями. Достаточно крепкий фундамент, но подходит только для легких почв, например песчаных. Такой фундамент так же подходит для укладки на почвах скалистых пород или на гравии.
• Кирпич. В редких случаях ленточный фундамент укладывается из кирпича. Такая технология применима только в сухом климате при минимуме или отсутствии осадков или грунтовых вод в почве, так как кирпич очень хорошо поглощает влагу из-за своей пористой текстуры.

Но стоит помнить, что кирпичный фундамент не очень долговечен. И даже самый прочный и качественный кирпич будет разрушаться через 40-50 лет, особенно если он составляет основу здания и принимает нагрузку на себя.

Как установить снегозадержатели на металлочерепицу. Ответ на этот вопрос вы найдете в этой статье.

А в этой статье рассказано про металлочерепицу Ruukki.

На пучинистых грунтах

Пучение грунта может происходить по многим причинам. Самой распространенный является температурный перепад от плюса к минусу, или так называемое морозное пучение. Грунт состоит не только из земли, песка и других составляющий, но так же и из влаги, которая может замерзать зимой. При уменьшении или увеличении количества влаги в результате температурного перепада происходит сдвиги почвы, которые и называют пучением.

Так же пучение может возникать из-за большого количества грунтовых подземных вод, которые могут размывать протоки в почве, и из-за этого грунт будет проседать.

На таких типах почв, строительство зданий на мелкозаглубленных фундаментах, является наилучшим решением, так как глубина укладки оказывается сравнительно небольшой, чтобы подвергнуться действию сил пучения.

Мелкозаглубленный фундамент в таком случае является спасением и от грунтовых вод. Даже если воды появляются близко к поверхности, на фундамент они не окажут значительного влияния. Мелкозаглубленный фундамент обычно укладывается на подушки из гравия, песка, щебня или шлака. Это материалы, которые не подвергаются пучению. Так же ленточный фундамент представляет собой жесткую раму либо монолитного, либо сборного характера. Такая конструкция благодаря своей жесткости и устойчивости защитит здание от разрушения из-за пучинистой почвы.

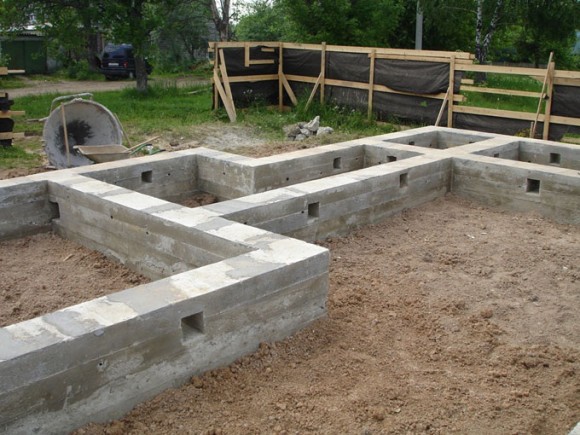

Фото мелкозаглубленных фундаментов.

На глинистой почве

Глинистые грунты — высокопористые по текстуре и хорошо поглощают влагу. На глинистых почвах можно ставить только некоторые типы фундаментов, так как глина – подвижная составляющая грунта и почва может стать пучинистой. Ленточные фундаменты пригодны для установки на глинистых грунтах по той же причине, по которой их можно ставить на пучинистых почвах, ведь глинистый грунт, по сути – разновидность пучинистого.

Ленточные мелкозаглубленные фундаменты устойчивы к пучению почв и наличию большого количества влаги, но следует быть осторожными, так как необходимо рассчитать нагрузку, которая будет наложена на ленточный фундамент на таком типе почвы.

Раздвижные двери межкомнатные. Купе и другие виды описаны здесь.

А в этой статье про входные двери для вашего дома.

Сборно-монолитный ленточный фундамент

Размеры такого основания могут быть равны 200 х 600, 200 х 400, 400 х 600 миллиметров. Глубина заложения в этом случае равна 40 сантиметрам. Проводить работы необходимо на песчаной подушке, толщина которой равна 20 сантиметрам. Ее необходимо уложить вровень с землей. Это указывает на то, что касательные силы будут воздействовать на поверхность минимально.

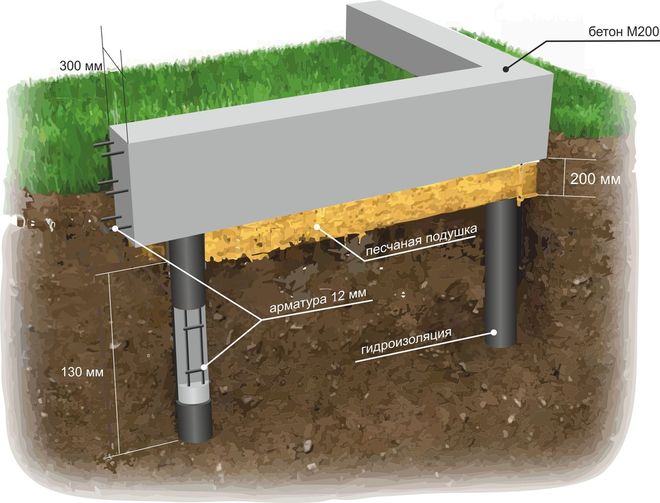

Мелкозаглубленный столбчатый фундамент тоже создается довольно просто, он подходит для легких домов и хозяйственных построек, которые возводятся на неровных участках. Цокольную часть, которая располагается над землей, необходимо выкладывать из бетонных блоков, они должны иметь размер 20 x 20 x 40 сантиметров. Подходит подобная конструкция для одноэтажных легких домов, возведенных из клееного или обычного бруса, а также для зданий из бревна ручной рубки. Для каркасно-щитовых домов фундамент такого типа тоже может быть использован. Выбирая данный тип основания, вы можете рассчитывать на экономичность и конструктивность.

Как изготовить монолитные ленточные конструкции?

Мелкозаглубленный фундамент строится в определенном порядке, который нужно обязательно соблюдать. Сначала роется котлован с глубиной 0,5-0,7 м. Следующий этап — покрытие материалом для гидроизоляции боковых откосов ямы фундамента. Затем послойно засыпается песок, толщина слоя — 20-30 см. Надежная гидрозащита не даст песку заилиться, поэтому песок не перейдет в состояние пучинистого грунта. После этого наступает этап монтажа системы опалубки. Гидроизоляционный слой кладется на песочную подушку. Арматуровый прут помещается в опалубку, для этого достаточно четырех прутов с диаметром 1,2 см. Все заливается бетонной смесью. На незастывший бетон укладывается верхняя арматура. Чтобы в дальнейшем избежать проблем, нужно соединять арматуру без сварки, а путем вязки.

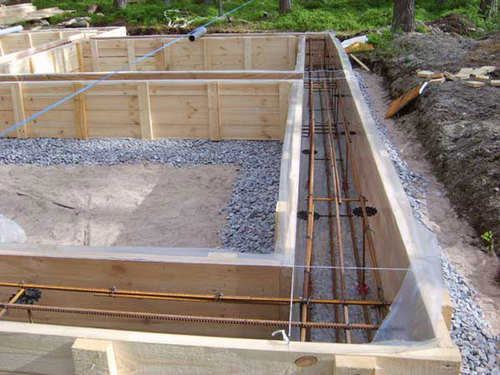

Укладка ленточного фундамента

Из всех вариантов мелкозаглубленный ленточный применяется наиболее часто. Этапы сооружения фундамента ленточного типа мелкого заземления (МЗЛФ):

1. Составить масштабный план на листе бумаги или с помощью компьютера.
2. Подготовить площадь для установки основания. Условия для ровной укладки — очищение поверхности от растительности и выравнивание ее.
3. Сделать разметку, перенеся с помощью бечевки и колышек размеры, указанные на плане, на поверхность земли. Размечать следует внешние и внутренние линии и углы. Их проверку можно сделать измерением диагоналей – разница между ними не должна превышать 20 мм. Контуров делается два – внешний и внутренний.
4. Вырыть котлован по размеченным линиям и сделать разравнивание его дна. Горизонтальность дна траншеи можно проверить с помощью уровня.
5. На дно траншеи уложить подсыпку, состоящую из слоев песка и щебня. Каждый слой утрамбовывают. Котлован наполняют до половины.
6. По бокам траншеи установить деревянную опалубку. Наиболее часто применяемый материал для опалубки – доски и листовая фанера. Надо следить, чтобы между деталями не было промежутков. Опалубка съемной конструкции снимается после застывания бетона.
7. Сделать поперечные распорки, чтобы положение стенок опалубки не изменилось под тяжестью бетона.
8. Внутренние стеновые поверхности опалубки проложить материалами для защиты от влаги – полиэтиленом или рубероидом.
9. Подпереть опалубку с внешней стороны опорами. Для придания устойчивости лучше их делать поперечными.
10. Армировать фундамент. Для этого применяются арматурные прутья, которые вбивают вертикально в дно траншеи. После этого к ним крепят горизонтальную арматуру, образуя железный каркас. Соединение их производят проволокой. Соединение арматурных прутьев производят не сваркой, которая может понизить пластичность, а вязкой предназначенным для этого крючком.
11. Приготовить бетонную смесь. Готовая смесь продается в магазине строительных товаров. Приобретать надо марки М200 или М400. Смесь можно приготовить самостоятельно из цемента высокого качества, песка с мелкой зернистостью и гравия. Воды в смесь при самостоятельном приготовлении добавляют столько, чтобы масса получилась средней консистенции.

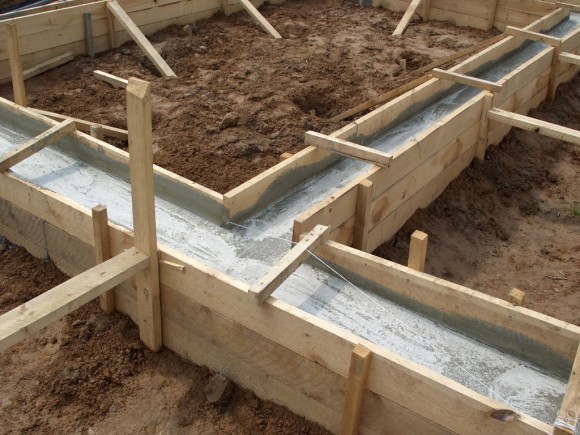

12. Залить опалубку бетонной смесью. Весь объем должен быть залит в течение одного дня. Бетон следует разравнивать мастерком. Воздушные пузыри надо протыкать, чтобы это не привело к разрушению.
13. Простучать наружные стены опалубки молотком.
14. Накрыть верхний слой фундамента полиэтиленовой пленкой.

Недели через две опалубку можно убрать и отшлифовать верхнюю поверхность. Строительство следует начинать не раньше, чем через месяц после заливки бетоном. На время ожидания фундамент следует покрыть двумя слоями рубероида.

Особый интерес представляет фундамент из блоков ФБС. Преимуществами является простота монтажа и повышенная устойчивость. По специальной технологии можно произвести утепление мелкозаглубленного фундамента. Это повышает длительность использования постройки.

На какую глубину копать фундамент

Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва  должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.

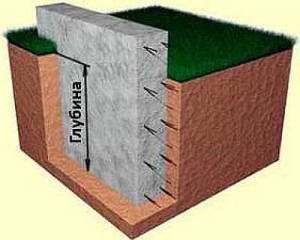

Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент

При этом учитывайте следующие рекомендации:

• Опираться подошва должна на грунт с хорошей несущей способностью.
• Фундамент должен погружаться в несущий слой минимум на 10-15 см.
• Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
• Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.

Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.

Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.

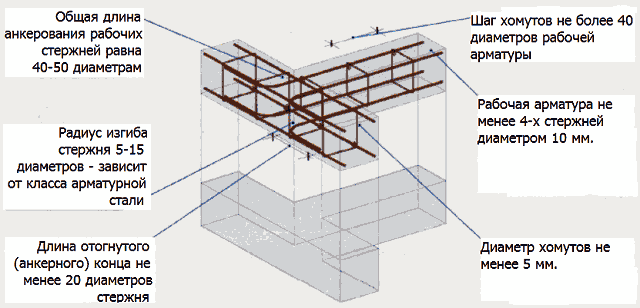

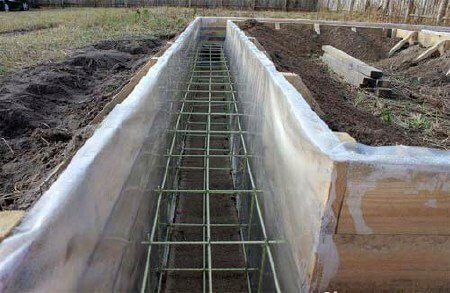

Армирование мелкозаглубленного монолитного фундамента для дома

Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.

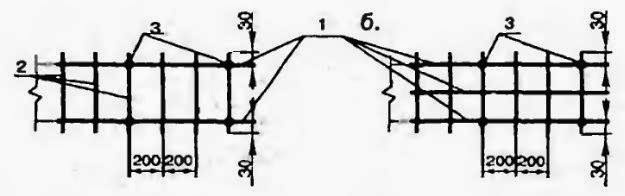

Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками

Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».

Песчаная подушка для мелко заглубленного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.

На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.

Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.

Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.

Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.

Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:

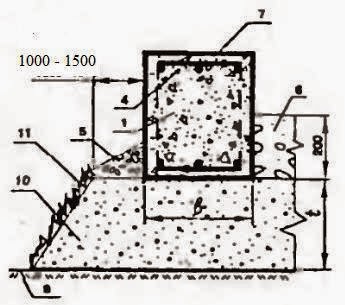

Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса;

Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.

Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.

Читайте: «Вертикальная планировка участка при строительстве частного дома»

Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.
