Как укрепить фундамент: способы и технология усиления разных оснований

Усиление своими руками ленточного фундамента

Проблемы с фундаментом проявляются в появлении трещин в цоколе или даже в стенах дома. За трещинами ведут наблюдение, установив поперек них бумажные или гипсовые маячки. Случаи их расширения являются сигналами необходимости ремонта основы дома.

Способов усиления ленточного фундамента несколько:

  1. Можно усиливать фундамент с одной или двух сторон по боковой поверхности. Нижняя часть усиления должна быть на уровне подошвы фундамента, верхняя – под цоколем или даже под несущей стеной дома.

    При усилении фундамента частного дома обязательна смоченная и утрамбованная песчаная или гравийно-песчаная подушка под новой частью, толщиной не менее 200 – 250 мм.

    В стене с шагом, заложенным в проекте реконструкции, сверлят горизонтальные отверстия – шпуры под отрезки арматурных стержней, передающих усилия с основной части основания на его уширения. Стержни забивают в хорошо смоченные отверстия, после введения в них жидкого цементного раствора. При необходимости стержни связывают арматурной сеткой.

  2. Уширение под опорой стены и/или в ее нижней части.

    Тут усиление нужно делать узкими захватками, подкапываясь под подошву. Но проще укрепить грунт под подошвой устройством буроинъекционных скважин и закачать полимерно-цементный или цементно-песчаный раствор, или даже жидкое стекло.

    В остальном процедура, как и при обычном уширении.

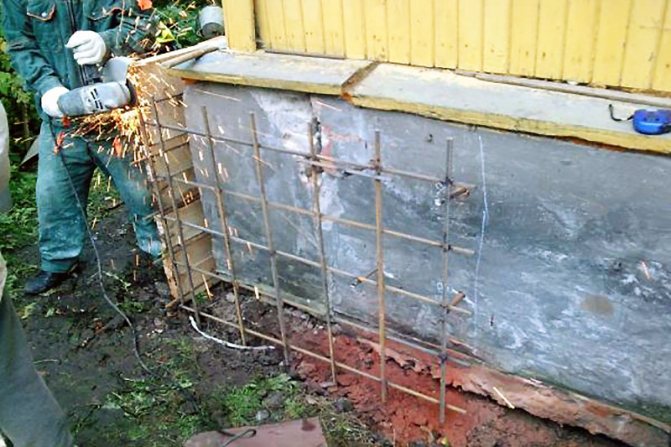

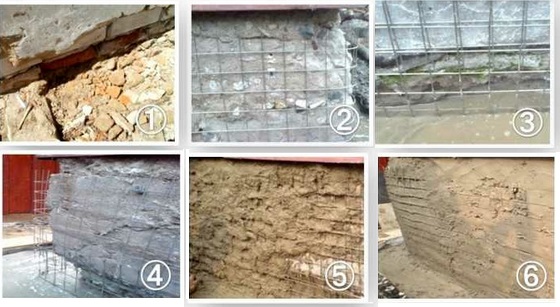

  3. Усиление фундамента железобетонной рубашкой.

    Если дополнительная нагрузка и толщина уширения будет большой, то имеет смысл усиление фундамента железобетонной рубашкой или обоймой. Для этого на горизонтальные стержни арматуры, проходящие через фундамент, вяжут конструкцию арматурного каркаса в виде сетки из вертикальных и горизонтальных прутьев, устанавливают опалубку и бетонируют. Обязательно обеспечить для арматуры защитный слой бетона в 30 – 50 мм.

    В зоне углов или переломов плоскостности стены продольное армирование нужно проводить по установленным правилам армирования. Главное – не делать стыков и перекрещиваний на самом переломе.

    Перед обратной засыпкой не забудьте гидроизолировать новую часть.

Методы усиления ленточного фундамента, технология укрепления и диагностика проблем

Основными достоинствами ленточного фундамента являются высокая несущая способность, прочность, устойчивость ко всем нагрузкам при минимальном количестве строительных материалов.

Такое сочетание качеств по праву делает ленту лидером среди всех остальных видов опорных конструкций.

При этом, лента постоянно подвергается разнонаправленным нагрузкам со стороны грунта и воздействиям от веси постройки, снеговым, ветровым нагрузкам и т.д.

Нередко возникают ситуации, когда прочность ленты оказывается на пределе, особенно при появлении сезонных подвижек грунта.

Подобные случаи вызывают необходимость усиления ленты, о котором надо говорить подробно.

Причины разрушения ленточного фундамента

Ленточный фундамент постоянно испытывает разрушающие воздействия.

В их число входят:

  • Морозное пучение грунта.
  • Оседания почвы.
  • Строительные или земляные работы, ведущиеся поблизости.
  • Сезонные подвижки грунта.
  • Наводнения, изменения уровня грунтовых вод.
  • Наличие уклона.

Кроме того, отрицательные последствия способны вызывать:

  • Низкое качество строительных материалов.
  • Несоблюдение технологических требований во время строительства.
  • Изменение веса постройки, вызванное строительством дополнительного этажа или иными причинами.
  • Нарушения правил эксплуатации дома.

Перечисленные воздействия могут возникать как по одиночке, так и совокупно, что создает чрезвычайно сложные условия эксплуатации фундамента.

Бетон со временем начинает терять свою прочность, а дополнительные напряжения многократно ускоряют разрушительные процессы. Решением проблемы может стать усиление ленточного фундамента.

Когда требуется усиление и что это?

Необходимость усиления фундамента возникает в разных ситуациях:

  • Когда планируется строительство дополнительного этажа, пристройки, или иное изменение размера дома.
  • При появлении на стенах или фундаментной ленте трещин.
  • Если нарушена гидроизоляция ленты, вызвавшая осыпание бетона.
  • Механические повреждения ленты.
  • Подъем уровня грунтовых вод, разрушающих ленту.
  • Агрессивное воздействие среды.

Все эти случаи требуют немедленного вмешательства. Усиление — это увеличение несущей способности ленточного основания путем установки добавочных элементов, увеличения сечения ленты, инъекций специальных веществ или иных мероприятий.

Выбор конкретного метода зависит от состояния ленты, причин возникновения проблемы и размеров необходимого вмешательства. В любом случае, перед началом работ необходимо тщательное обследование конструкции и принятие решения с участием опытных специалистов.

Диагностика проблемы

Диагностика — это комплекс мероприятий, направленных на получение полной информации о состоянии несущей конструкции, наличии механических повреждений, трещин или деформаций.

Производится обследование состояния подстилающего грунта, песчаной подушки и прочих элементов, воспринимающих нагрузку от веса дома.

Процедура производится поэтапно:

  • Наружный осмотр видимых частей ленты. Визуальное обнаружение повреждений ленты производится снаружи, из подвала (если есть возможность). Отыскиваются видимые признаки появления проблем с примыкающими слоями грунта — проседания, промоины и т.д.
  • Подземный осмотр. Лента окапывается по периметру, проверяется состояние траншеи, осматривается поверхность ленты и обнаруживаются все возникшие повреждения. Оценивается глубина погружения ленты и материал закладки основания.

Составляется дефектная ведомость, в которую включаются все обнаруженные повреждения. Составляется план основания, на котором отмечаются точки возникших повреждений, трещины, деформированные участки.

https://youtube.com/watch?v=X2hoPLRazHs

На основании составленной документации производится принятие решения о мерах решения возникших проблем.

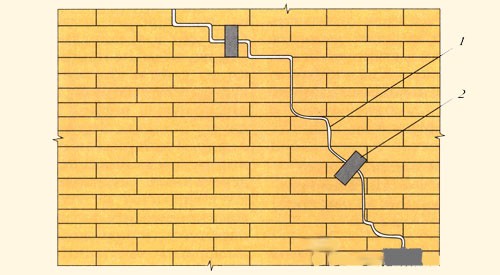

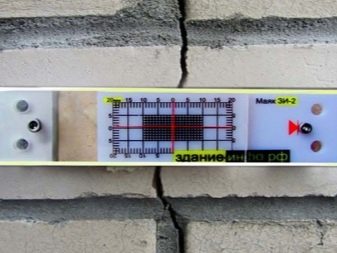

Во время этих работ производится месячная проверка неподвижности ленты. На поверхности устанавливаются специальные контрольные маячки, фиксируется их состояние.

Через месяц производится проверка их положения. Если изменений нет, значит, оседания ленты завершились.

Для выполнения сложных работ требуется разгрузка фундамента. Ее целью является перенос веса дома на вспомогательную опорную систему, позволяющую удалить грунт под лентой для его замены или гидроизоляции.

Основные виды и методы

Укрепление фундамента может осуществляться различными методами в зависимости от степени разрушения основания, материала и многих других факторов

Помимо этого, немаловажное значение имеет причина разрушения конструкции

От выветривания

Защита фундамента от выветривания осуществляется при химическом и физическом выветривании материала фундамента, когда процессами выветривания кладка затронута поверхностно, и отсутствуют сквозные трещины в фундаменте. Как правило, это бывает, если фундамент выполнен из кирпичной либо бутовой кладки, имеющей невысокую прочность и водостойкость.

Химическое выветривание может случаться при неудовлетворительной устойчивости цемента либо вещества, прибавляемого в вяжущую массу против агрессивных воздействий среды.

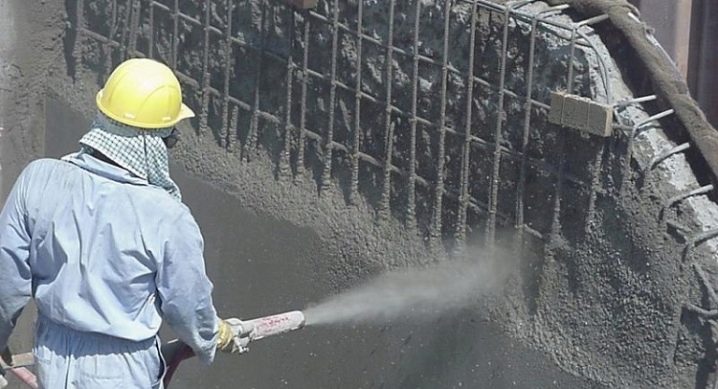

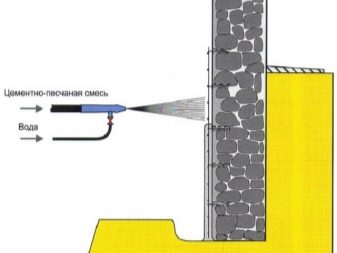

Для восстановления поверхности фундамента используют торкретирование (оштукатуривание раствором цемента) по зачищенной (подготовленной) боковой поверхности фундамента или торкретирование по стальной сетке, зафиксированной на его боковой поверхности.

Если процессы выветривания охватили фундамент на всю толщину, надо или зацементировать кладку, упрочив тем самым существующий фундамент, или усилит фундамент обоймами, восстановив несущие возможности основания.

Прочность за счёт уширения

Данный способ достаточно сложен в исполнении своими руками, но несколько человек способны решить эту задачу. Подошва – это подушка из железобетона, служащая опорой для основания. В первую очередь необходимо разметить фундамент через каждые 2,5-3 метра, произвести выемку почвы по бокам основания и под ним.

Следует заложить под фундамент армированную стяжку, залить ее раствором, который необходимо распределить равномерно, и удалить воздушные пузырьки. Для этого потребуется вибратор для бетона. По бокам подошву необходимо поднять приблизительно на 15 см выше цоколя.

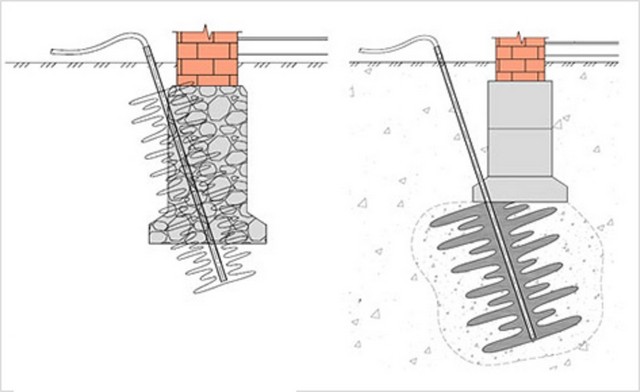

Инъекционный

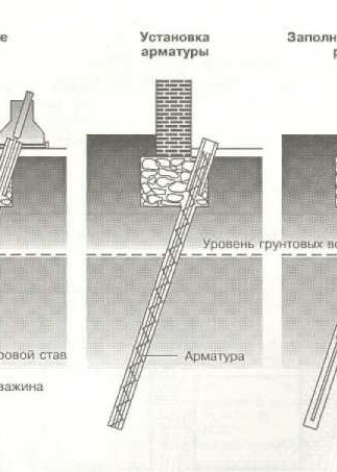

Усиление фундамента таким методом как инъектирование является одним из самых инновационных методов. Собственными руками осуществить его не получится. Для реализации этого способа требуется спецтехника. Суть технологии заключается в том, что с различных сторон в фундаменте под углом (приблизительно 45) бурятся скважины диаметром 16-24 см, диаметр выбирается в зависимости от условий. Глубина скважин варьируется в зависимости от характеристик почвы. Для более надежного усиления основания дома рекомендуется бурить до твердых слоев почвы. После этого скважины наполняются раствором.

В скважины, заполненные раствором, ставятся буроинъекционные сваи, сделанные из арматуры. В них под давлением 1-3 МПа заливается цементная смесь либо бетон. Этот процесс именуется «опрессовкой скважины».

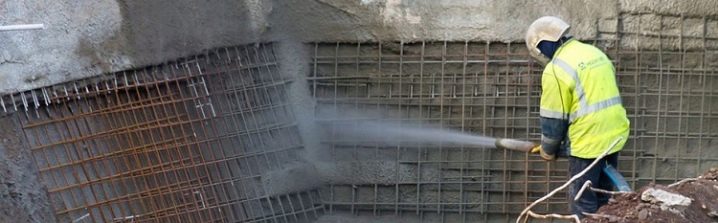

По технологии торкретирования

В результате использования вышеописанного метода вы получаете:

  • укрепление грунта под домом;
  • дополнительное укрепление основания железобетонными сваями.

Если же вы убеждены, что способны справиться самостоятельно, то вам понадобятся:

  • перфоратор;
  • установка для нанесения бетонной либо растворной смеси (торкрет-пушка);
  • цемент, гравий и песок;
  • лопата.

Укрепление фундамента осуществляется в 2 этапа: первоначально проводят работы с одного бока основания и только спустя неделю переключаются на противоположную сторону. Подобная временная пауза дает возможность максимально упрочить конструкцию.

Захватываемые участки должны быть не менее 2,5 м в длину. Роется траншея шириной 2 м и глубиной 1,5 м, освобожденная от почвы кладка очищается, и на нее наносятся насечки, глубиной примерно 1,5 см.

Делают раствор бетона, перемешивая цемент, песок, гравий и воду и посредством торкрет-пушки наносят на фундамент, заполняя все трещины и щели. Усиление по технологии торкретирования является одной из оптимальных укрепительных схем, потому что оно существенно увеличивает не только несущую способность основания, но и его влагонепроницаемость.

Способы усиления здания

Осуществить усиление основания здания ленточного типа можно разными способами. Если конструкция постройки имеет трещины или образовался перекос здания, то это одна задача, а если требуется достроить 2-3 этажа поверх имеющихся, то задача несколько усложняется. Ответ на вопрос, что именно подойдет в каждом конкретном случае, даст только специалист после проведения соответствующих расчетов с привязкой к исследуемому зданию.

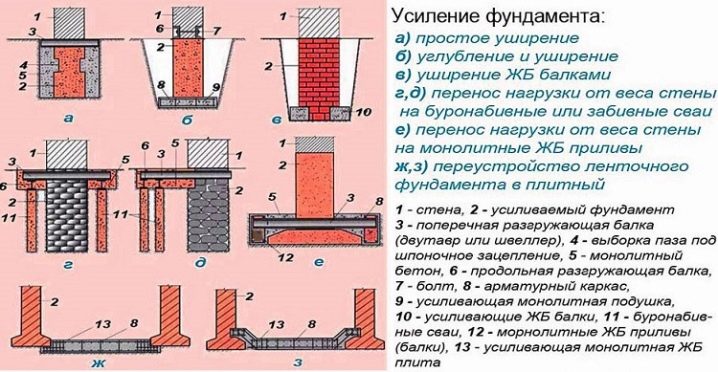

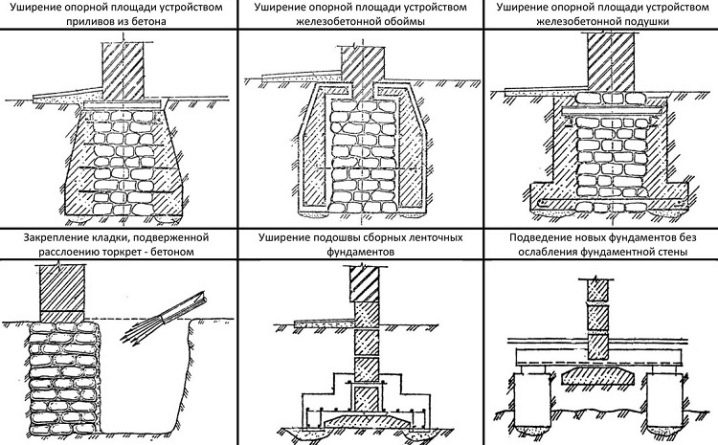

Схема видов усиления фундамента.

И только после проведения расчетов, определив расчетную нагрузку на основание здания, сверив ее с допустимой нагрузкой, которую может нести уже залитый фундамент с учетом проседания его параметров, если речь идет о старой постройке, можно переходить к выбору способа его усиления.

Какие существуют самые распространенные методы укрепления основы здания? В строительстве выработан ряд методик, которые позволяют это сделать. Первая из них заключается в оборудовании железобетонного уширения. Устанавливая поперечные балки, которые закладывают в проемы, пробитые в основании здания, эти уширения соединяются с залитой ранее основой здания. Такие уширения требуют, чтобы их установка происходила с большим шагом, нежели их собственная ширина. Бетонируются эти уширения в тех проемах, которые пробиты в фундаменте.

Следующие методики укрепления ленточных фундаментов заключается в использовании различных свай. Особенность использования этого метода заключается в том, что сваи берут на себя нагрузку, которая воздействует на них посредством поперечных балок, которые устанавливаются в проемы, пробиваемые в основании. В таких случаях возле его подошвы устанавливаются буронабивные или вдавливаемые сваи. При установке последних, может использоваться вес самого дома. Могут применяться корневидные сваи, которые бурятся через тело основания здания под наклоном.

Схема усиления ленточного фундамента.

Еще одна методика усиления основания конструкции ленточного типа заключается в закреплении грунта под его подошвой. Помимо этого, используют установку в промежутках между ленточными фундаментами сплошных обратных оболочек. Из сказано выше можно сделать вывод, что выбор способов усиления конструкции здания очень широк. Каждый из них отличается сложностью, стоимостью, надежностью и величиной испытываемых нагрузок. На каком из них остановиться – дело не вкуса, а результата проведенных расчетов.

Одними из самых популярных методов для усиления оснований здания ленточного типа является возведение обойм без уширения его подошвы. В этих случаях под основание здания заводятся столбы и плиты, производится демонтаж устаревшего основания и подводка нового, откосы котлованов усиливаются, грунт уплотняется щебнем и гравием, а насечки с поверхности основания очищаются.

Признаки и причины частичного разрушения основания

Усиление фундамента нужно проводить в двух случаях: при обнаружении признаков деформации конструкции и когда планируется достройка этажей. Прежде чем начинать работы, нужно тщательно проанализировать состояние дома, оценить степень разрушения фундамента или вероятность появления дефектов в ближайшем будущем и только после этого приступать к укрепительным работам.

Чаще всего для выявления изъянов приглашают профессионалов со специальным оснащением. Но можно проделать работы самостоятельно, если правильно оценить все факторы и придерживаться пошаговой инструкции по усилению фундамента. Одного только нельзя делать при обнаружении дефектов — игнорировать их, чтобы впоследствии неизбежная замена фундамента не вылилась в круглую сумму.

Выявить первоначальные этапы разрушения можно по нескольким явным или скрытым признакам. Явные признаки видно невооружённым глазом, к ним относятся:

  • появление деформаций на поверхности пола;
  • изменение уровня почвы и образование провалов вокруг цоколя;
  • дефекты на внешней отделке дома или её разрушение;
  • мелкие трещины на стенах и цоколе;
  • локальные небольшие разрушения в самой постройке и на прилегающем участке.

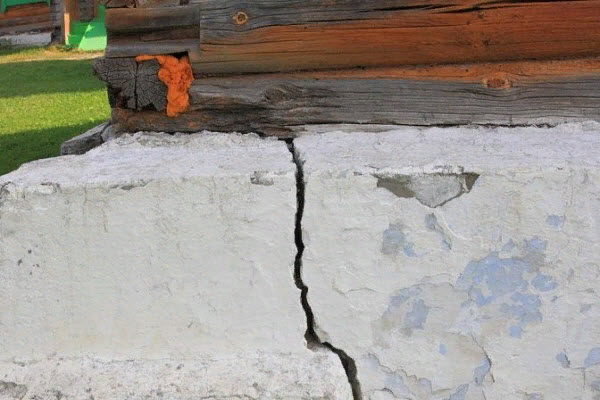

На цоколе этого дома уже появились едва заметные трещины. Если не принять срочные меры, то вся эта красота, к сожалению, будет разрушена

Со скрытыми дефектами посложнее, здесь потребуется специальное оборудование. Однако если хоть что-то вас настораживает, например, отслоилась часть декоративной штукатурки на фасаде или цоколе либо слегка просел грунт вокруг дома, не пожалейте времени и средств на специалистов.

Таким образом, вы убережёте себя от более серьёзных проблем. Специалисты быстро выяснят причину и подскажут, как её устранить. А уж сами работы при желании вы выполните собственноручно.

Разрушение основания дома происходит по многим причинам. Основные из них:

  • изначально ошибочный расчёт нагрузки на фундамент;
  • проводимые невдалеке масштабные земляные работы;Масштабные земляные работы вблизи дома с использованием тяжёлой строительной техники приводят к разрушению его основания
  • нарушение методики закладки основания;
  • промерзание грунта;
  • некачественная гидроизоляция фундамента или её отсутствие;
  • чрезмерная экономия на строительстве, в частности, использование стройматериалов низкого качества;
  • изменение качества грунта со времени возведения строения;
  • постоянная вибрация (близость дома к железной дороге);
  • неправильная эксплуатация здания (отсутствие отопления в зимний период);
  • увеличение давления на основание из-за реконструкции дома или его перепланировки.

Помимо этого, сказывается влияние окружающей среды: небольшие подземные колебания, резкое потепление, перепады температур, затяжные дожди и обилие снега, в результате чего повышается уровень грунтовых вод и начинаются процессы пучения грунта.

Под влиянием морозного пучения на стенах дома появляются трещины. Это говорит о начале деформации фундамента

Конечно же, предвидеть все пагубные последствия природных катаклизмов невозможно, но просчитывать риски нужно ещё на стадии проектирования дома.

Это интересно: Угловые полки своими руками: объясняем подробно

Увеличение несущей способности естественного основания

Частой причиной проблем с фундаментами становятся слабые и пучинистые грунты. Насыщенная водой пластичная глина при замерзании увеличивается в объёме, создавая выталкивающие усилия. Особенно чувствительны к таким воздействиям здания из лёгких материалов, неспособные оказывать необходимого сопротивления этим нагрузкам.

Для устранения негативного фактора рекомендуется воспрепятствовать контакту стены фундамента с пучинистым грунтом извне и защитить его от промерзания изнутри.

Стена вскрывается с внешней стороны, и утеплятся экструдированным пенополистиролом. Это предотвратит воздействие отрицательных температур на грунт внутри контура здания. Снаружи фундамент отсыпается песком средней крупности с послойным уплотнением, создавая прослойку между конструкцией и окружающим пучинистым грунтом.

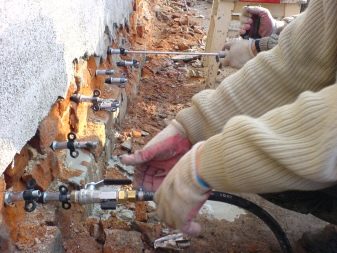

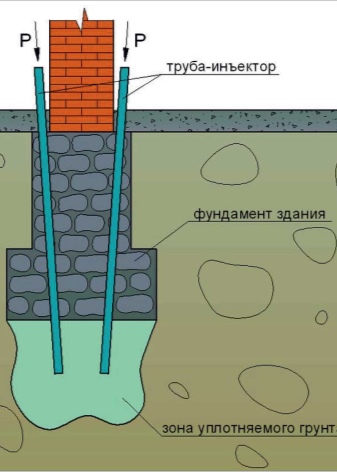

Схема инъекции стабилизирующего состава в конструкцию и основание.

В том случае, если грунты под основанием оказались слабыми для восприятия нагрузок от здания, возможно увеличение их несущей способности. Для этого используются инъекции в подстилающий слой смесей на основе цемента и жидкого стекла.

Попадая в грунт под большим давлением, компоненты смеси заполняют его поры, образуя после схватывания монолитные участки в виде полостей или разветвлённых каналов, обладающие высокой прочностью, обеспечивая надёжное опирание на них фундамента.

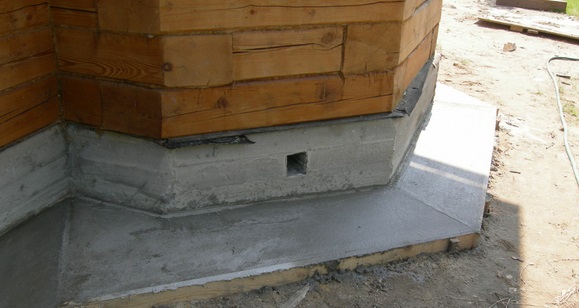

Усиление цоколя ленточного основания

Цоколь является надземным продолжением фундамента здания. Усилить его конструкцию можно после того, как застынет «рубашка» основания. Горизонтальные металлические прутья привязывают по периметру дома к вертикальной арматуре железобетонного пояса и закладным деталям цоколя. Вместо громоздких стержней можно использовать стальную решетку или сетку рабицу.

По всему периметру дома сооружают опалубку из деревянных щитов по высоте цоколя. Ширина обвязочного пояса составляет 20–25 см. Щиты устанавливают вертикально по уровню и фиксируют с наружной стороны брусками, которые упирают под углом в верхний край опалубки.

На стену наносят горизонтальный ориентир, начиная с верхней точки существующего фундамента. Параллельно вдоль стенок опалубки протягивают уровень заливки нового цоколя. Цементный раствор готовят более жидкой консистенции для лучшего проникновения в трещины и выемки основания.

Опалубку убирают, когда бетон полностью застынет. В дальнейшем выполняют цокольный отлив и отмостку для отвода ливневых стоков от фундамента. Бетонную поверхность цоколя можно облицевать декоративной плиткой или сайдингом.

Рекомендуемое к просмотру видео:

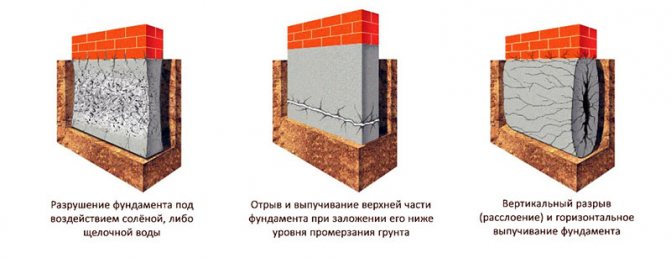

Почему разрушается фундамент

Предпосылки к разрушению фундамента лучше всего отражены на рисунке ниже:


Как разрушается фундамент

Где:

  • 1 (а, б) – Проседание почвы под действием силы тяжести;
  • 2 (а, б) – Выталкивание фундамента под воздействием усилий сопротивления грунта;
  • 3 (а, б, в) – Морозное пучение под действием соответствующих сил;
  • 4 – Опрокидывание фундамента.

Подробнее о возможных причинах разрушения основания:

Нарушение технологической последовательности, рецептуры цементирующего состава и строительных операций при постройке объекта, некачественные стройматериалы, неподходящие погодные условия во время строительства;
Свойства и состав грунта не принимались во внимание при расчетах фундамента и характеристик здания. Эта ошибка приводит к неправильному подбору стройматериалов;
Ошибочные расчеты нагрузок на фундамент;
Пренебрежение графиком сезонных паводков и изменением уровня грунтовых вод;
Разнородность почвы на стройплощадке, вызывающая подвижки грунта;
Строительство дома рядом с другими крупными сооружениями или централизованными коммуникациями;
Капитальная перепланировка жилья со сносом или перемещением несущих стен дома.. Причины разрушения фундамента Перед тем, как начинать укрепление фундамента старого дома, нужно установить и устранить причины, вызвавшие деформацию или усадку

Начинать укрепление фундамента дома следует с выбора методики, основных направлений которых существует три:


Причины разрушения фундамента Перед тем, как начинать укрепление фундамента старого дома, нужно установить и устранить причины, вызвавшие деформацию или усадку. Начинать укрепление фундамента дома следует с выбора методики, основных направлений которых существует три:

  1. Классическое укрепление фундамента – армирование с последующей заливкой армопояса бетоном;
  2. Усиление железобетонной рубашкой по всему периметру;
  3. Свайное усиление старого фундамента.


Классический способ армирования Инструменты и строительные материалы, которые необходимы для любых способов укрепления основания дома:

  1. Шлифмашина и электросварка (газосварку применять нельзя, так как арматура в местах сваривания становится мягкой и податливой);
  2. Рулетка, кусачки для прутьев арматуры, молоток;
  3. Готовый армирующий каркас или прутья арматуры;
  4. Сваи, деревянные балки;
  5. Бетон, щебень, гидроизоляция;
  6. Шанцевый инструмент.

Анализ причин, ведущих к разрушению фундамента

Разрушение фундамента

Изменение характеристик грунта по следующим причинам:

  • рост нагрузок на основание в связи со значительной массой сооружения. Их увеличение, соответственно, приводит к возрастанию давления на грунт;
  • неверно организованный водоотвод или подъем горизонта прохождения грунтовых вод. Вода, воздействуя на грунт, ведет к его размыванию;
  • соседство других сооружений, а также возведение пристроек к дому приводят к росту нагрузок на грунт. В этом случае происходит выдавливание почвы, находящейся под фундаментом;
  • сейсмическое воздействие.

Ухудшение прочностных характеристик материала фундамента, связанное с ошибками, допущенными в ходе проектирования, а именно:

  • тип фундамента не соответствует требованиям;
  • допущена возможность воздействия воды на конструкцию;
  • сделан неверный выбор марки бетона;
  • неверный расчет глубины промерзания грунта;

  • нарушена технология строительства;
  • осуществлена перепланировка, ставшая причиной существенных изменений эксплутационных условий;
  • нарушения эксплуатации дома;
  • расположенные поблизости магистрали, промышленные здания, проведение взрывных работ, добыча полезных ископаемых и ряд факторов, им подобных.

Причины разрушений

Признаками разрушения фундамента являются трещины, перекос, оседание строения.

Причин возникновения разрушения несколько:

  • Размывание грунта под домом из-за высокого уровня грунтовых вод и перепада температур. Под воздействием нагрузки от строения грунт постепенно выдавливается, дом начинает проседать.
  • Конструкционные ошибки во время возведения. Если при строительстве были использованы некачественные материалы либо неправильно рассчитана глубина закладки основания, вследствие чего оно испытывает чрезмерную нагрузку, кладка начинает расслаиваться и со временем может буквально рассыпаться.
