Как измерить силу тока мультиметром?

Конструкция

Простейший амперметр или вольтметр состоит из нескольких блоков:

• ЭЛМП — электромеханического преобразователя;
• ИМ — измерительный механизм;
• СМ — стрелочный механизм.

Процесс преобразования аналогового сигнала в цифровой для отображения

Первый предназначен для того, чтобы преобразовывать энергии. Магнитного поля в механическую энергию. Второй механизм включает в себя подвижные и неподвижные части для проведения изменений. Происходит это так: под действием силы тока, который протекает через обмотку ИМ, создается вращающий момент, воздействующий на подвижную часть. Силы механики пропорциональны электрическим силам и ИМ отклоняется на угол, равный этим силам. Данные передаются стрелочному механизму, который и показывает в цифрах количество Вольт.

Если прибор содержит усилители, то он называется электронным. Его отличие заключается в том, что входное устройство помогает поддерживать высокое сопротивление вольтметра и увеличить предел измерений в большую сторону. Далее следует усилитель постоянного тока, который увеличивает значение сигнала до тех величин, которые необходимы для эффективных измерений. Следующие его компоненты идентичны аналоговому инструменту.

Встраиваемое портативное устройство

Преимуществами электромагнитных вольтметров стают:

• высокая точность измерений;
• высокая чувствительность;
• практически полное отсутствие влияние внешних полей;
• практически полное отсутствие влияние атмосферных факторов.

Недостатки тоже имеются: непригодность использовать при переменном токе и чувствительность к перегрузкам в сети.

USB-вольтметр

Как не травмироваться при замерах?

Чтобы перестраховаться, если имеются сомнения, лучше ознакомиться с инструкцией к электроприбору и проверить верность подсоединения

Выполняя замеры, важно помнить о мерах защиты при работе с электротоком. Травмирование может случиться даже при работе с незначительной токовой мощности аппаратами

Особенно в условиях с высокой влажностью. Необходимо работать в прорезиненной спецодежде.

Для исследования СТ, ученые придумали измеряющие электроприборы. Из-за незначительного внутреннего сопротивления, эти измерители не оказывают влияние на параметры электротока в измеряемой токовой цепи. Приборы активно применяются на промобъектах и дома.

Как измерить ток

Для того, чтобы уметь правильно измерить силу тока, не обязательно быть профессиональным электриком, но необходимо иметь некоторые познания в электротехнике.

Что же такое сила тока? Сила тока – физическая величина, которая равна отношению количества заряда, который проходит через определенную поверхность за некоторое время, к величине этого промежутка времени. Данная величина измеряется в Амперах и обозначается буквой «А». Хоть определение силы тока и звучит достаточно мудрено, но в этой физической величине нет ничего сложного.

Но как измерить амперы? Чтобы провести измерения силы тока необходимо иметь определенный инструмент или оборудование для этого. Обычно измерения в цепи постоянного напряжения проводят мультиметром или тестером, а в сетях переменного напряжения токоизмерительными клещами или амперметром.

Постоянный ток

Как уже было сказано выше, измерения силы тока в цепях постоянного напряжения удобнее всего проводить мультиметром. Для того, чтобы осуществить измерение необходимо взять мультиметр и настроить его для работы с силой тока.

Для этого переключатель режимов перемещается в положение DCA (измерение постоянного тока), а красный и черный штекеры щупов мультиметра подключаются к гнездам с обозначением «10А» и «COM», а другие концы подключаются в разрыв цепи (то есть красный подключается к положительной полярности, а черный к отрицательной).

На современных китайских мультиметрах есть два гнезда для измерения силы тока. Одно из них подписано mA. Оно защищено предохранителем и предназначено для измерения малых токов, зачастую не более 200 мА. А второе гнездо подписывается либо просто «А», либо «10А». Оно не защищено предохранителем и предназначено для измерения тока большой величины. При этом время измерения обычно ограничивается периодом в 10-20 секунд.

Измерения производят с максимального значения, постепенно уменьшая для получения на экране необходимой размерности значения

Важно понимать примерную мощность электрической сети, в которой проводятся измерения, и выбирать прибор в соответствии с этим. Если прибор не рассчитан на такую величину, то он может выйти из строя или произойдет короткое замыкание

В быту измерения силы тока постоянного напряжения проводят, например, у светодиода на светодиодной ленте или на плате телевизора (или другой техники) при его ремонте, а также в других случаях.

Многие думают, что для измерений силы тока нужно покупать дорогой мультиметр. Но тут надо понимать, для каких целей и задач будет использоваться прибор. Если работу выполняет профессиональный электрик, то приобретается более точный и дорогой инструмент, а домашние измерения можно производить и китайским мультиметром.

Подробно о том, как пользоваться мультиметром, мы рассказали в статье: https://samelectrik.ru/kak-pravilno-ispolzovat-multimetr-prostaya-instrukciya-s-kartinkami.html.

Переменный ток

Измерение силы тока в цепи переменного тока сложнее, чем для постоянного. Для этого применяют такие приборы, как амперметр или токоизмерительные клещи. Использование токоизмерительных клещей – самый удобный и безопасный способ, но он подходит только при открытой прокладке проводки или кабеля. Такой способ позволяет измерить ток без разрыва цепи, что существенно безопаснее и быстрее.

Измерение производится путем помещения проводника под напряжением в разъёмный магнитопровод со вторичной обмоткой (конструкция почти аналогична трансформатору тока). Благодаря явлению электромагнитной индукции можно измерить вторичный ток в обмотке, а после этого прибор рассчитывает первичный в измеряемой цепи. При измерении токоизмерительными клещами проводник заводится в раствор клещей и на дисплее прибора отображается сила тока в цепи переменного напряжения.

Чтобы применять амперметр для измерений силы тока нужно обладать определенными навыками и знать, как следует включить в цепь амперметр чтобы измерить силу тока.

Амперметр, как и мультиметр включается в разрыв цепи

При этом важно понимать, что переменный ток наиболее опасен, поэтому требует серьезного отношения к электробезопасности. При включении амперметра в цепь, подачи напряжения и подключения нагрузки на дисплее или табло амперметра будет указана сила тока в цепи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

через пол секунды

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).

Принцип работы

Отвертка-тестер состоит из металлического жала и резистора. Первый проводит в прибор электричество от тестируемого объекта, второй — переводит полученные от тока параметры до безопасных величин. Роль индикационного элемента выполняет светодиод, который соединен в рукояти со специальным токопроводящим кружком.

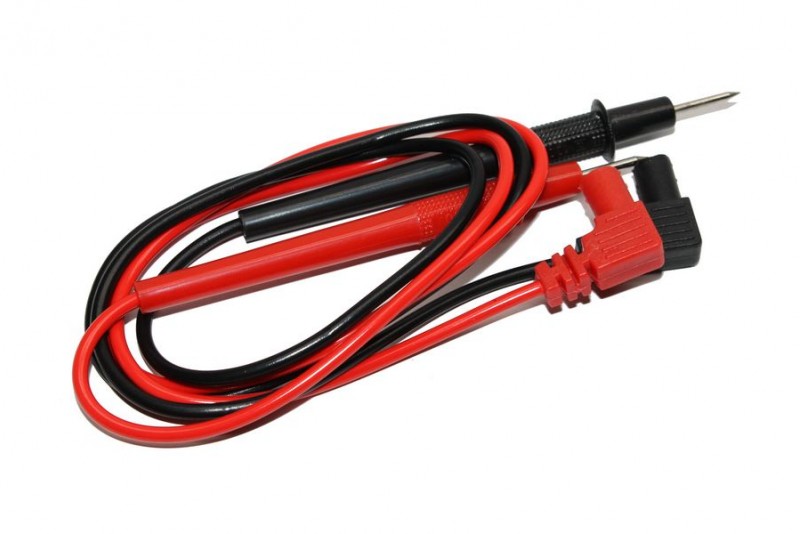

Щупы — важная составляющая прибора

Принцип работы состоит в следующем: металлический кончик прикладывается к запитанному объекту, к кружку прикладывают палец. Получается замкнутая цепь, по которой проходит преобразующийся ток.

Обозначения и режимы

На каждом приборе на корпусе имеются некоторые обозначения, необходимые в работе:

1. V= — измеряет напряжение постоянного тока;
2. V~ — измеряет напряжение переменного тока;
3. А= — измеряет постоянный ток;
4. «Омега«/Ω — измеряет сопротивление;
5. —hFE— проверка транзисторов;
6. о)))— прозвон электрических цепей.

Важно! «=» (или DC) означает постоянный ток, «~» (или AC) — переменный. Если на модели написаны буквы, то обозначения могут выглядеть как «VAC» или «DCV»

Обозначения на лицевой стороне могут различаться

Каждый указанный режим также имеет диапазон измерений, на которые необходимо ориентироваться (например, постоянный ток может измеряться «до 600 Вольт», «до 200», «до 20», «до 2», «до 200 миллиВольт»). Такое деление необходимо для большей точности: начинать работу необходимо с большей величины, постепенно снижая ее.

Измерения тока

В первую очередь важно отметить, что проверять силу тока в работающей розетке нельзя ни в коем случае. Электричество поступает в розетку только, когда подключен какой-либо прибор, в ином случае тока там нет

Если вставить в розетку щупы, электричество сразу пройдет через них и, поскольку сопротивление прибора крайне низко, сила тока вырастет до больших значений. Это приведет к короткому замыканию и различным последствиям — от перегорания устройства до пожара.

Измерение тока мультиметром не представляет особой сложности

Измерение переменного тока осуществляется следующим образом:

1. Питание от проверяемой розетки отключается через электрощиток;

Важно! Необходимо убедиться, что розетка обесточена

1. Далее необходимо взять какой-либо электроприбор, например, фен, и подключить один штырек вилки к фазному проводнику розетки. Это можно сделать при помощи клеммника напрямую к проводу, разобрав розетку;
2. На мультиметре нужно выставить режим. Если последний неизвестен, нужно выставить наибольшее значение;
3. Красную щуп вставляется в разъем 10А на приборе, черный — в разъем com;
4. Один щуп подсоединяется клеммником к незанятому штырьку вилки, второй щуп — к дырке розетки или проводу;
5. Затем необходимо включить подачу тока и используемый прибор на 3-5 секунд и снять показания.

Таким образом получается, что тестер подключен одним щупом к сети, вторым — к некоторому прибору, прибор также соединен с сетью и мультиметром. Получается точка разрыва цепи, которая не дает электричеству навредить.

Измерить можно и заряд батарейки

Замена аккумулятора прибора

Понять, что прибору необходима замена батарейки, довольно просто: при попытке включения он загорается и тут же выключается.

Работать мультиметр может от батареек «Крона» 9V или от обычных пальчиковых. Во втором случае замена батарейки крайне проста и не отличается от замены в других приборах.

Батарейки «Крона» представлены в виде:

1. Батареек с солевыми элементами: маркируются «6F22». Они дешевле, но имеют меньший срок службы;
2. Батареек с щелочными элементами: маркируются «6LR61». Они дороже и служат дольше.

Важно! Перед заменой батарейки необходимо отключить прибор. Для замены батарейки устройство необходимо разобрать

Для замены батарейки устройство необходимо разобрать

Процедура происходит в несколько шагов:

1. Сперва требуется снять защитный чехол, если он есть, и корпус, открутив небольшие шурупы;
2. Под корпусом расположен отсек со старой батарейкой. Нужно отсоединить клеммы и вытащить ее;
3. После необходимо подключить новый источник питания, подключив клеммы. Они имеют разную форму, а потому перепутать полярности не получится;
4. В конце нужно закрыть крышку и завинтить шурупы. В качестве пробника стоит попробовать включить устройство.

Реальные примеры измерения тока

Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, а второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.

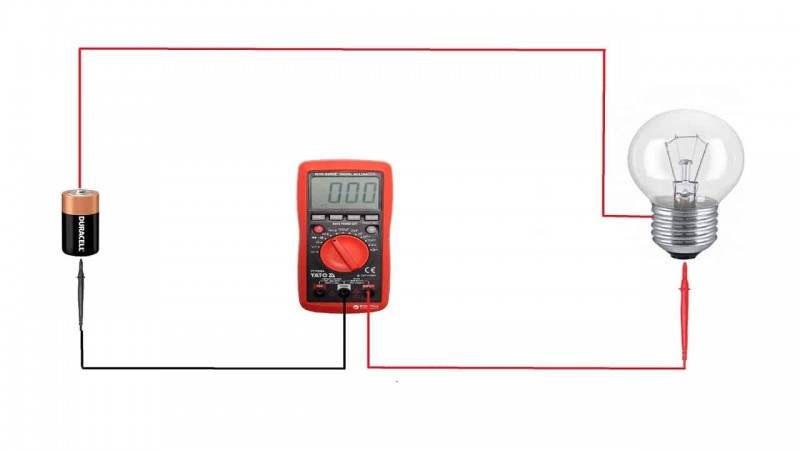

Рис. 4. Измерение силы тока в цепи батарейки

Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра,  можете использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу соответствующей фазы.

Рис. 5. Измерение силы тока в цепи электродвигателя
