4 варианта сборки точилки своими руками и чертежи

Альтернативные способы заточки

Если ваш кухонный нож – простой и недорогой «работяга» и/или просто вникать в «культуру ножа» вам не хочется, то рекомендуем для заточки в домашних условиях использовать электрическую точилку, роликовую ножеточку или заточную систему. В чем же их плюсы и минусы?

  • Электроточилка точит ножи отлично и быстро, но даже самые качественные модели снимают с лезвий слишком много материала, тем самым сокращая срок его службы. Еще один недостаток электроточилки – хороший прибор стоит более 200 $.

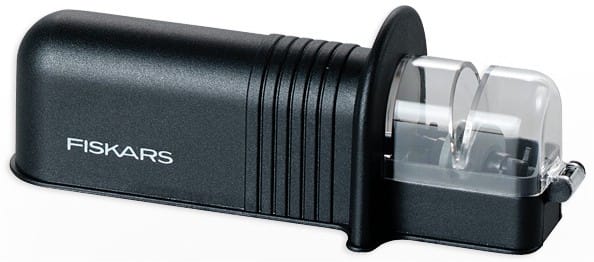

  • Роликовая ножеточка – вариант недорогой и простой в использовании. С ее помощью можно быстро наточить кухонный нож, но, к сожалению, острота лезвия сохранится ненадолго и нож будет со временем портиться. Наибольшим доверием среди роликовых ножеточек пользуется инструмент от Fiskaris (на фото). Не путайте роликовую ножеточку с V-образной. Последняя – вариант для самых небережливых.

Заточные системы хороши тем, что позволяют более точно выставлять и выдерживать угол. Такие точилки бывают разные – с фиксацией клинка (производители DMT и Lanski) и с фиксацией самих камней под определенным углом (Spyderco Triangle Sharpmaker). Отдельно можно выделить заточную систему, в которой можно выбирать нужный угол и контролировать положение ножа – это система Edge Pro Apex Knife Sharpening System. У каждой системы есть свои плюсы и недостатки. Так, например, на точилках с фиксацией клинка неудобно точить широкие шеф-ножи, а на триангле от Spyderco ножи скорее правятся, чем точатся, да и угол можно выбрать только 30 или 40 градусов. Впрочем, для кухонных ножей как раз эти углы и нужны, а пользоваться трианглом очень просто. Подробный обзор и инструкцию по эксплуатации точилки от Spyderco можно увидеть в следующем видео.

Какие же минусы имеет Apex Edge Pro? Пожалуй, это лишь высокая цена – 245 $. Впрочем, для заточки кухонных ножей вы можете купить китайскую копию этой точилки (н-р, на Алиэкспресс).

Есть еще один хитрый способ наточить нож в домашних условиях – с помощью шершавой риски на дне керамической кружки или тарелки. Принцип действия все тот же – сохранение угла, плавные движения, выдерживание РК (режущей кромки) перпендикулярно направлению.

  • Гид по выбору универсального ножа и “кухонной тройки”
  • Гид по выбору хорошей универсальной сковороды
  • Выбираем посуду для стеклокерамической плиты (стандартной и индукционной)
  • Выбор кастрюли для универсального пользования: сравнение 7 видов, 6 советов и 1 видео
  • Как очистить кастрюлю снаружи и внутри – 8 простых способов для сложных случаев
  • Гид по выбору сушилки для посуды

Почему быстро тупятся кухонные ножи, угол заточки в зависимости от предназначения

Острый кухонный нож – залог быстрой и эффективной работы на кухне, но использование различных досок для разделки не сказывается положительно на остроте лезвия, потому как они скругляют режущее основание прибора. Нужно также знать, что нарезка на деревянной доске в меньшей степени влияет на деформацию лезвия ножа, чем работа на доске из пластика. Другие причины, по которым тупятся кухонные ножи:

  1. Разделывание туши животного. Кости и сухожилия любого животного отличаются твердостью и способны затупить нож даже после одного использования. Подобной прочностью отличаются и косточки большинства фруктов.
  2. Нарезание неочищенной рыбы с костями. Чешуя и кости рыбы очень твердые по своей структуре и быстро тупят острие.
  3. Неправильное хранение и уход. Если хранить нож не в специальном держателе, а вместе с другими столовыми приборами, лезвие быстро придет в негодность. Также нужно учитывать, что большинство ножей не рекомендуют мыть в посудомоечной машине.

При разделке туш животных ножи могут тупиться очень быстро из-за наличия сухожилий и костей

При работе с кухонным ножом нужно знать, что ухудшить его остроту способны даже плохо очищенные мягкие овощи и фрукты, на которых остался песок или комки грязи. Поэтому перед нарезкой следует качественно мыть все продукты.

Особых правил по заточке кухонных ножей не существует, но все-таки специалисты рекомендуют соблюдать разные углы наклона для приборов с различным назначением, что и показано в таблице:

Тип ножа Особенности применения Угол заточки, градусы
Столовый Для измельчения пищи на тарелке, тупится в основном из-за постоянного контакта режущей части с посудой 55-60
Обычный кухонный Разделка и нарезка продуктов на доске 25-35
Профессиональный поварской Для разделки мяса и рыбы 20-25
Поварской Для овощей и фруктов 35
Обвалочный (разделочный) Отделение мяса от костей и сухожилий 20-30
Туристический Для смешанного применения 30-45

Основные правила заточки ножа

У этого процесса имеются свои тонкости, которые нужно обязательно соблюдать:

  • Обязательно нужно соблюдать угол заточки. Он должен быть примерно в диапазоне двадцати-двадцати пяти градусов.
  • Начинать шлифовку ножа следует с наиболее тупой его части, а кромку можно разукрасить, чтобы не выходить за ее пределы во время процедуры.
  • Лезвие рекомендуется располагать на девяносто градусов по направлению к камню для заточки.

При заточке постарайтесь соблюдать три этих пункта, дабы избежать нежелательных проблем и не рисковать здоровьем конструкции. В противном же случае нож может начать быстро тупиться, а точилка просто сломается.

В итоге Ваши финансы или Ваше время будут выброшены на ветер, а это вряд ли кого-то порадует. Именно поэтому надо запомнить эти правила и забывать о них.

LM

Не требует каких-либо особых навыков и пользование ручной точилкой для ножей типа Lansky-Metabo, поз. 1 на рис. Схема ее устройства дана на поз. 2, а порядок пользования – на поз. 3. Недостатком точилки Lansky-Metabo считается нестабильность угла заточки по длине лезвия: по нему ведут штангой с оселком. Вынос точки касания при этом непрерывно меняется, т.к. она описывает дугу окружности, а лезвие иной конфигурации. Соотв. «плавает» и угол. Поэтому точилку Lansky-Metabo используют преимущественно для заточки походных и охотничьих ножей со сравнительно коротким клинком.

Точилка для ножей типа Lansky-Metabo

Однако данный недостаток возможно обратить в достоинство, если клинок зажать в клеммах корневой частью А (у черенка) и слегка повернутым кончиком от себя, поз. 4. Тогда у корня клинка угол заточки будет наибольшим, что оптимально для обработки твердых материалов или использования ножа как колуна. Так ведь им и работают в подобных случаях, чтобы внешнее плечо рычага рука-клинок было покороче.

К середине лезвия Б угол заточки будет плавно уменьшаться и достигнет минимума на сгибе его образующей Б1, что удобно для тонкой работы. Затем к кончику В угол снова увеличится, что сделает кончик более стойким при сверлении, долбежке/ударе и пробое (протыкании).

Чертежи деталей оригинальной точилки Lansky-Metabo даны на рис. Цифры у окон под штангу (направляющую) соответствуют ПОЛНЫМ углам заточки.

Чертежи деталей точилки для ножей Lansky-Metabo

На след. рис. дан сборочный чертеж зажима, а далее – чертежи и размеры клемм Lansky-Metabo, изготовленных из уголка 90х90х6 мм. Автор разработки скрывается под псевдонимом Serjant. Это, безусловно, дело его скромности. Но, между прочим, на производстве технологические новшества, позволяющие для изготовления фасонных деталей использовать стандартные профили, ценятся иной раз подороже серьезных изобретений.

Сборочный чертеж зажима точилки для ножей Lansky-Metabo

Чертежи самодельных клемм для точилки Lansky-Metabo из уголка 90х90х6

Общий сборочный чертеж точилки для ножей Lansky-Metabo

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

  1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
  2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
  3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
  4. Железная пластина 200*65 мм и толщиной металла 4 мм.
  5. Рояльная петля, длиной 92 мм.
  6. Шпилька М8 длиной 325 мм.
  7. Гайки и болты с резьбой М8.
  8. Сверло 6,5 мм.
  9. Метчик М8.
  10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

  • металлический квадратный профиль 40×40 мм;
  • мебельная скоба, шириной 40 мм;
  • пара заклёпок;
  • брусок фанеры 42×25 и толщиной 18 мм;
  • болт и гайка М5;
  • пара гаек-барашков М8;
  • оселок;
  • стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

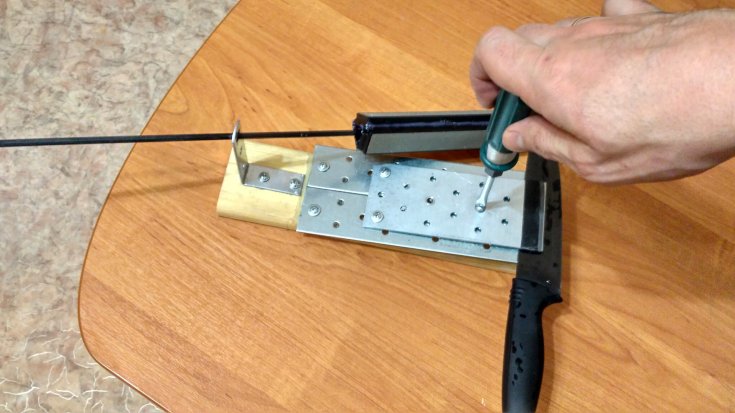

Точилка в сборе

Про углы заточки и способы фиксации клинка

Но какой бы камень вы не выбрали, технология заточки одна. И это главное, чему следует научиться.

Для начала тренируйтесь на самом простом керамическом бруске, а когда увидите, что у вас получается – покупайте что-то подороже.

Самое главное в процессе заточки – вернуть первоначальный угол наклона кромки. Для кухонных, домашних ножей он обычно стандартный: от 25 до 45 градусов.

Причём, чем меньше градус, тем тоньше выходит режущая кромка. Да, нож будет острый, но и тупиться он будет гораздо быстрей, а также терять форму кромки, едва коснувшись чего-то жёсткого.

Так что, если вы хотите как можно реже прибегать к заточке, не стоит делать угол 25 градусов.

Слишком острый нож – довольно травмоопасная вещь в быту.

Он будет хорошо резать не только овощи с мясом, но и кухонные полотенца вместе с вашими руками в тот момент, когда его протираешь.

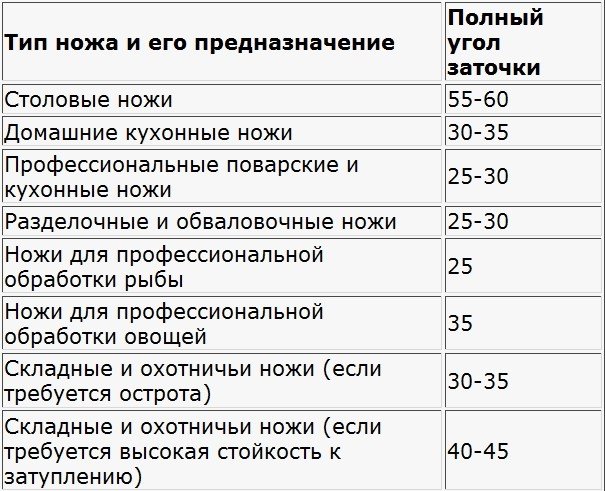

Вот таблица рекомендуемых углов:

А тут обратите внимание на то, что угол в таблице указан полный, то есть, это сумма двух сторон кромки. И если вы хотите заточить нож на 30 градусов, то необходимо с каждой стороны лезвия снять по 15

Соответственно, если нужен угол 45 градусов, то с каждой стороны снимаем по 22.5 градуса.

Держать этот угол нужно во время всего процесса заточки, стараясь не отклоняться от заданной величины, так как от этого зависит конечный результат.

Теперь вопрос в другом: как же зафиксировать и рассчитать на глаз этот угол?

Сделать это можно таким образом, как показано на картинке:

После того, как вы подложите бумагу, вы будете примерно знать, по каким наклоном нужно держать нож.

Ну что же, а теперь давайте перейдём к самому процессу заточки.

Чем точить?

Прежде чем начинать восстанавливать остроту кромки, нужно ознакомиться со всеми видами инструментов для проведения работ, их особенностях. Не каждым приспособлением получится заточить лезвие до рабочего состояния.

Точильный брусок

Точильные камни, изготавливаемые из абразивных материалов, представляют собой наиболее популярные приспособления, используемые для восстановления режущих кромок. Иностранные компании указывают на поверхности брусков количество зерен абразива на 1 квадратный миллиметр. В продаже есть камни с мелкими, средними, крупными зернами. С их помощью можно выполнять как грубую, так и финишную обработку металла. Точить ножи на наждаке необходимо аккуратно, проводя движения только в одну сторону.

Механическая точилка

Популярные точилки, которые покупают для заточки кухонных ножей. Представляет собой конструкцию, которая имеет две абразивных пластинки, которые закрепляются под одинаковыми углами. Достаточно несколько раз провести лезвием по ним, чтобы восстановить остроту. Нельзя использовать для точения специальных клинков (охотничьи, спортивные).

Электрическая точилка

Дорогие приспособления, которые используются для точения разных клинков. Позволяют добиться более качественного результата по сравнению с механическими точилками. Связано это с тем, что этот механизм автоматически подбирает оптимальный угол заточки.

Мусат

Цилиндрический напильник, который продается отдельно, в комплекте с кухонными инструментами. Используется для приведения режущей кромки к рабочему состоянию после непродолжительной работы лезвием. Если на нем появились серьезные повреждения, мусат не поможет.

Точилка lansky

Специальное приспособление, которые используется для восстановления остроты на небольших лезвиях. Главное преимущество этой точилки — возможность выставлять любые углы, удерживать их на протяжении рабочего процесса. Комплектуется точилка несколькими брусками для грубой, финишной обработки. Работы проводятся вручную.

Станки для заточки и шлифовки

На производствах клинки часто затачивают на станках. С помощью промышленного оборудование можно сделать точную заточку любого инструмента. Однако работать на станках должен мастер. Связано это с тем, что абразивный диск на высоких оборотах может испортить режущую кромку при неправильном движении. Нельзя забывать про охлаждение металла при проведении работ.


Заточка ножа на станке

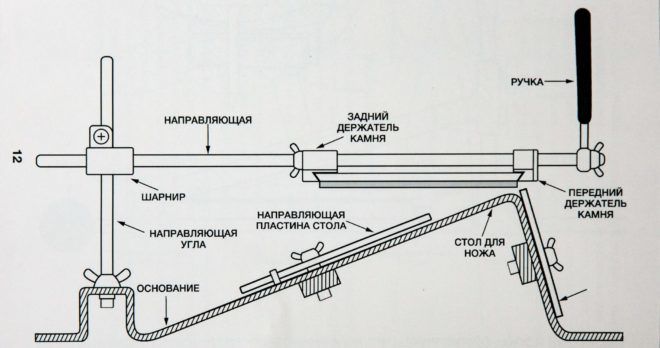

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

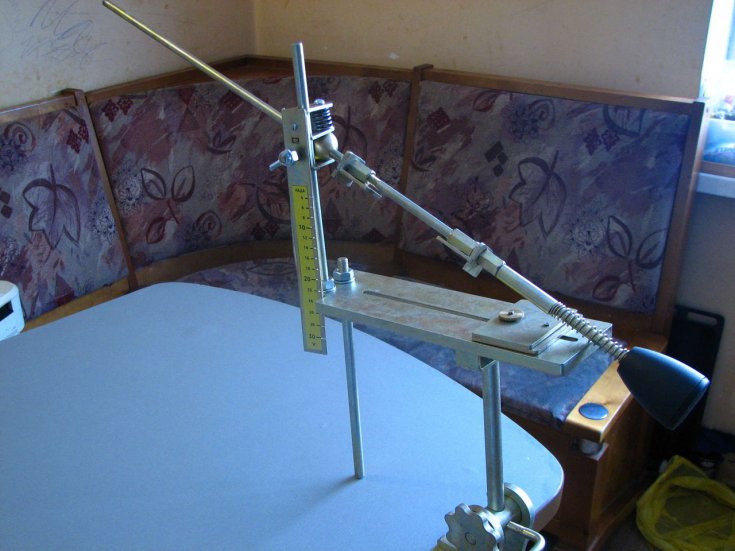

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

  • высокая точность обработки;
  • возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
  • широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

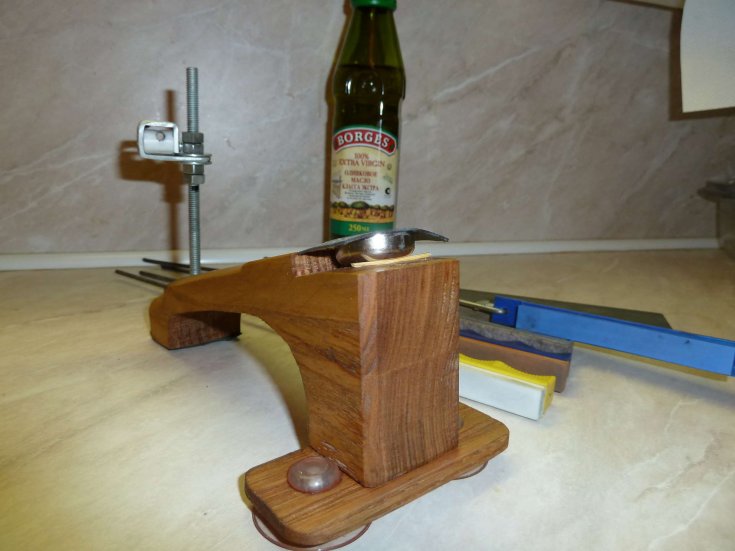

Станок для заточки своими руками

Несмотря на то, что сегодня магазины предоставляют широкий выбор инструментов и оборудования для качественного и быстрого затачивания, пользователи иногда стремятся задействовать свои руки для создания, например, станка, который пригодится для выполнения этого процесса.

Для изготовления станка требуются:

  • листы фанеры;
  • шпилька из металла. Её диаметр 10-12 мм;
  • сталь в виде листа, толщина которого составляет 1 мм;
  • брусок из дерева;
  • труба, выполненная из металла;
  • абразивный брусок;
  • ножовка, с помощью которой произведётся резка металла;
  • дрель;
  • рубанок.

Процесс сборки станка выглядит так:

  1. Берётся фанера, и из неё изготавливается будущий каркас станка, а точнее – основание, на которое впоследствии прикрепятся остальные составляющие.
  2. После этого в основании с помощью дрели сверлятся отверстия. Нужны, чтобы закрепить регулировочную шпильку.
  3. Листовая сталь идёт на изготовление подручников.
  4. Шпилька вставляется в просверленные отверстия, выше крепится сталь.
  5. Далее происходит изготовление специальных приспособлений, которые будут фиксировать угол наклона.
  6. По завершении предыдущего шага приступают к изготовлению каретки и ещё одной основы, но уже для сменных брусков. Каретка изготавливается из ещё одной металлической шпильки и заранее подготовленных деревянных брусков.
  7. Основа для размещения абразивных брусков изготавливается из трубы и крепится на каретку.

https://youtube.com/watch?v=nliTUKgdbL8

Чертеж станка, который получится после выполнения шагов, представлен ниже.

Завершается сборка станка установкой дополнительных деталей. После чего агрегат считается собранным и готовым к использованию.

В интернете много фото и видео, на которых представлены уроки о том, как правильно затачивать ножи и другие режущие поверхности: подбирать угол, настраивать оборудование, фиксировать изначально заданное положение. С их помощью можно произвести процесс самостоятельно и при этом избежать популярных ошибок. После нескольких попыток заточки ножей, лезвий и других инструментов можно называться профессионалом и помогать другим. Если не получается заточить нож самостоятельно, рекомендуется прибегнуть к помощи профессионалов или попросить того, у кого есть опыт в подобном деле.

Таким образом, приспособление для заточки ножей позволяет пользоваться приборами на протяжении нескольких лет.

Зачем нужна точилка

Живой реликт наших дней – финский охотничий нож. Не бандитская финка порой причудливой формы, а охотничий нож финского типа, слева на рис. Традиционные охотничьи ножи (в центре и слева) по форме на него похожи, но разница между ними очень большая.

Финский нож и классические охотничьи ножи

Клинок финского ножа отковывается из кричного железа, которое можно выплавить прямо у себя во дворе из болотной руды в печке-домнице, не прибегая к доменному процессу, пудлингованию и пр. способам передела чугуна в железо и сталь. Вязкость кричного железа отменная, сломать клинок из него очень трудно. Но и твердость невелика, где-то HRS55, нож довольно быстро тупится. Финских охотников это не волновало: клинок такой твердости можно направить (подточить) отбивкой на многих природных камнях, а оглаженных моренных валунов в Фенноскандии всегда хватало.

Точат нож отбивкой примерно так же, как отбивают косу, только оселок неподвижен, а двигают клинок. Сначала его тянут по оселку обухом от себя, затем переворачивают и тянут обухом к себе. Положение режущей кромки (РК) на оселке всегда волочащееся; движения быстрые: ширк-ширк! На каждом движении нужно держать пятно контакта лезвия с оселком (см. далее), но к выдерживанию угла наклона требования не столь строгие. Научиться точить нож отбивкой не очень сложно, а при некотором навыке можно и наводить на лезвие плавно сбегающий профиль, см. далее. Однако финский нож в общем-то тупик эволюции режущего инструмента, выживший в особых природных условиях.

Хороший нож дешевым никогда не был, а в экстремальной ситуации стойкость лезвия в сочетании с вязкостью клинка становились жизненно важными обстоятельствами. Поэтому еще в древности клинки ножей научились закаливать с поверхности и цементировать: сердцевина оставалась вязкой, не ломкой, а снаружи на ней образовывалась твердая каленая корка, см. след. рис.:

Структура клинка ножа с поверхностной закалкой и цементацией

Направить нож с цементированным клинком отбивкой еще возможно, но навык нужен такой, какой дается не всем. И абразив уже нужен из особой породы камня – литографского сланца грюнштейна. Его в природе мало; грюнштейн и поныне числится стратегическим сырьем. Искусственного грюнштейна нет и не предвидится. Испортить же цементированный нож неумелой отбивкой проще простого – чуть где-то кора цементации сдерется до сырого металла (на глаз этого не видно), нож останется только выбросить, лезвие будет сразу тупиться и пойдет крошиться.

Хозножам не требуется такая стойкость и вязкость, как охотничьим и походным, и стоить они должны много меньше. Как следствие, в производстве хозножей широко используются спецстали и порошковая металлургия. Клинок «вечного» кухонного ножа структурирован наподобие резца грызуна: продольными слоями, твердость которых падает от сердцевины наружу. В любом случае точить нож приходится реже, но отбивка исключается однозначно – лезвие от нее сразу выкрашивается.

Самостоятельная заточка лезвий

Затачивание ножа с помощью оселка

Заточка лезвия, произведённая точильным бруском, считается самой качественной, конечно при условии, если её производил опытный мастер. Чтобы наточить нож о точильный брусок сделайте следующее:

    1. Расположите оселок с низким содержанием абразивных зёрен на неподвижной поверхности. Если брусок маленький, его можно зажать в тисках.
    1. Держа нож под углом 20-25 градусов по отношению к поверхности бруска, начните движение ножа по оселку режущей кромкой вперед.
  1. Перемещайте лезвие по бруску таким образом, чтобы во время движения оно касалось поверхности оселка, по всей своей длине.
  2. Во время движения старайтесь сохранять один и тот же угол наклона лезвия.
  3. Произведя 2-3 движения, переверните нож и повторите процесс заточки с другой стороны лезвия.
  4. Таким образом, чередуя стороны, производите заточку ножа, пока по краю лезвия не появится кромка (заусенец).
  5. Поменяйте оселок грубой заточки на брусок для шлифовки.
  6. Произведите шлифовку лезвия ножа, пока кромка не исчезнет.
  7. Проверьте остроту ножа, разрезав сложенную в несколько раз пеньковую верёвку, или попробуйте разрезать лист бумаги.

Затачивание охотничьего ножа на точилке «Lansky»

Охотничьи ножи изготавливаются из твёрдой стали, поэтому их первоначальная заточка требует точильные бруски с низким содержанием абразивных зёрен.

  • Зажмите нож в тисках точилки.
  • Установите на стержень точильный брусок, с низким содержанием абразивных зёрен.
  • Выберите угол наклона бруска (для охотничьих ножей он обычно составляет от 20 до 30 градусов).
  • Вставьте стержень в нужное отверстие.
  • Смажьте оселок специальным маслом, входящим в набор точилки.
  • Начните движение бруском вдоль лезвия ножа, от основания к кончику.
  • Переверните точилку и повторите процесс, с другой стороны ножа.
  • После образования кромки, смените брусок и произведите окончательную шлифовку.
  • Поскольку охотничьи ножи в основном изготавливаются с двусторонним лезвием, то после завершения заточки с одной стороны, поменяйте положение ножа в тисках и начните процесс заточки с другой стороны.
  • Закончив заточку, отполируйте лезвие ножа войлоком.

Как затачивать ножи в точилке «Lansky», смотрите в видеоролике:

Заточка ножниц

Заточку ножниц необходимо производить на специальном точильном станке. Заточка лезвий с помощью подручных (наждачной бумаги, края стакана и др.) может на время улучшить остроту ножниц, но ненадолго. Если у вас нет возможности наточить ножницы у профессионала, то можно попытаться сделать самостоятельную заточку об абразивный камень. При заточке нужно соблюдать несколько простых правил:

  • Камень для заточки должен быть мелкозернистым.
  • Заточка лезвия производится, по всей поверхности кромки одновременно.
  • Угол наклона лезвия должен совпадать с заводской кромкой.
  • Движение лезвия по камню должны делаться от винта к кончику.
  • Точить ножницы нужно в разобранном виде.

Производя заточку ножниц, не спешите, терпение в этом деле будет вашим союзником.

Как быстро заточить ножницы, также можно посмотреть в ролике:

Затачивание лезвий рубанка и стамески

Заточка лезвия рубанка и стамески, практически не отличаются друг от друга. Поэтому описанный ниже процесс заточки применим к обоим инструментам:

  • Установите стамеску на оселок под углом 30-40 градусов.
  • Удерживая стамеску рукой, пальцами свободной руки прижмите фаску к оселку.
  • Начните водить стамеской по точильному камню, пока на гладкой стороне стамески не образуется заусенец.
  • Смените оселок на мелкозернистый и произведите окончательную шлифовку стамески.
  • Проверьте остроту лезвия стамески, сняв стружку с угла бруска.

Помимо ручной заточки, стамеску можно заточить на станке с крутящимся абразивным диском:

  1. Включите станок и дайте диску набрать полную скорость.
  2. Держа стамеску двумя руками, прислоните её фаску к точильному диску.
  3. Обязательно соблюдайте угол наклона стамески, иначе вы испортите лезвие инструмента.
  4. Не давите на стамеску с большим усилием и не держите её слишком долго на диске, это приведёт к перегреву металла и разрушению лезвия.
  5. Во время заточки, смачивайте лезвие водой.
  6. Окончательную шлифовку лезвия стамески, лучше производить в ручную, с помощью мелкозернистого бруска или наждачной бумаги.

Не забывайте, что при заточке изделий на станке, образуется много искр и мелких частиц, которые могут попасть в глаза, поэтому обязательно работайте в защитных очках. А чтобы не повредить руки о крутящийся диск, одевайте перчатки.

Как наточить инструменты вы также можете узнать из видеоролика:

Самостоятельное изготовление простой модели

Принцип действия устройства по проекту Лански сводится к тому, что обработка надежно зафиксированного лезвия производится под строго определенным углом с помощью сменных насадок точильного камня, обладающих разной зернистостью, в результате чего удается получить очень острую кромку режущего элемента. Готовое устройство стоит около 1500 тысяч российских рублей, но простота его изготовления и минимальный набор необходимых деталей вдохновляет народных умельцев на создание более бюджетных самодельных аналогов из имеющихся в наличие подручных средств.

Пошаговый мастер-класс

К выбору необходимых материалов стоит приступать после подготовки необходимых для изготовления самодельной точилки для ножей размеров и чертежей. Для максимального облегчения поставленной задачи рекомендуется использовать готовые проекты, которые можно найти практически на любом сетевом ресурсе. В качестве примера можно привести сборочный чертеж, по которому можно самостоятельно изготовить точильный станок типа Лански.

Для того чтобы собрать такую конструкцию, мастеру придется подготовить следующие материалы:

  • Металлический прут, который можно использовать для изготовления шпилек с маркировкой М-6 нестандартной длины.
  • Электрод любой марки, предназначенный для использования в электросварочных работах. Именно из этого элемента выполняются угловые направляющие после полной зачистки от флюса и заусенцев, которая проводится с помощью зернистого наждака.
  • Углеродистая нержавеющая сталь со средней толщиной в 3-5 миллиметра, из которой легче всего изготавливаются зажимы со сквозными отверстиями Стоит отметить, что для выполнения таких отверстий понадобится машинное масло, избавиться от которого в дальнейшем поможет обработка концентрированным мыльным раствором.
  • Металлические углы средних размеров (9 на 9 на 0,6 сантиметра).

Кроме того, понадобятся гайки и другие крепежные элементы, с рекомендуемой маркировкой которых можно ознакомиться на представленном чертеже. Что касается обработки элементов и их сборки в единую конструкцию, то эта процедура предполагает выполнение следующего алгоритма действий:

  1. Нарезка уголков по заданным размерам болгаркой с алмазным диском и их последующая обработка напильником и наждачной бумагой.
  2. Выполнение всех отверстий в горизонтальных и вертикальных полках, а также обработка скосов направляющей рейки.
  3. Изготовление стойки из болта с гайкой соответствующего размера (именно эта деталь будет закрепляться в струбцине, тисках или любом другом инструменте, обеспечивающем надежную фиксацию всей конструкции в целом).
  4. Финишная сборка станка, а также фиксация бруса и резака для проведения контрольного тестирования.

Правила заточки клинка

Существует несколько важных правил заточки ножей, которые необходимо соблюдать вне зависимости от того, каким именно образом будет осуществляться эта процедура. Имеются в виду такие тонкости и нюансы:

  • Перпендикулярное размещение лезвия по направлению точильного камня при соблюдении угла, равному 1/2 части величины заточки (последнее условие не является обязательным для выполнения).
  • Угол заточки должен варьироваться в диапазоне от 20 до 25 градусов.
  • Старт обработки с начала лезвия, с наиболее тупой его части. При этом кромку можно закрасить в черный цвет, чтобы не выступать за ее пределы при обтачивании лезвия.

В процессе обточки на кромочной части клинка имеют свойство образовываться характерные поперечные борозды. Их положение относительно базовой линии режущей части должно быть перпендикулярным, ведь только тогда можно будет утверждать, что процедура обточки была проведена верно.

Необходимые материалы

Для изготовления точила нужно иметь в наличии приведенный ниже перечень материалов, конструктивных элементов.

1. Комплект электрического оборудования:

  • конденсатор для запуска двигателя (можно использовать тот, что стоял в стиральной машине);
  • выключатель;
  • провода;
  • вилку с кабелем.

2. Элементы двигателя:

  • фланец для крепления наждачного круга;
  • шлифовальный круг для точила (как вариант, можно приобрести несколько кругов с различными степенями зернистости);
  • кусок оцинкованной жести.

3. Материалы для опорной рамы:

  • 2 уголка;
  • отрезок трубы с большим прямоугольным сечением;
  • 2 отрезка трубы с меньшим прямоугольным сечением;
  • резиновые амортизаторы.

4. Материалы для вспомогательного столика:

  • 2 металлических пластины;
  • отрезок трубы квадратного сечения;
  • набор болтов, гаек.

5. Вспомогательные материалы:

краска-грунтовка по металлу.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
