Швеллер размеры, таблица швеллеров

Особенности применения

Современные швеллеры относятся к категории металлических изделий, сечение которых напоминает букву «П». Сам материал состоит из широкой стенки и двух прилегающих полосок. Чаще всего стальной швеллер (гнутый, равнополочный) выпускается длиной от 3 до 12 метров, при этом толщина его стенок варьируется в пределах 8 миллиметров. Главная особенность этого изделия состоит в небольшом удельном весе и высокой прочности. Все конструкции, которые были изготовлены из такого металлопроката, отличаются лёгкостью и качеством, так как они способны выдерживать большие нагрузки.

Гнутый профиль отличается тем, что он всегда имеет точные размеры и немного скруглённые углы. Отдельно стоит учесть, что готовое изделие никогда не имеет дефектов, так как все погрешности заготовок устраняются под действием профилегибочного станка. Благодаря этому конечный материал не требует дополнительной обработки. В ремонтных работах все чаще используются именно гнутые профили, которые можно эксплуатировать вместе с фаской.

Благодаря этому мастера получают множество экономических и технологических преимуществ, что позволяет снизить трудоёмкость монтажных работ, сократив тем самым сроки строительства

К примеру, многие инженеры привыкли всегда обращать своё внимание на разновидности швеллера, который, в частности, представляет оцинкованный тип термопрофиля, изготовляемого по индивидуальным размерам

Отдельно стоит учесть, что масштабное использование этого материала позволяет существенно снизить уровень нагрузки на итоговую конструкцию, благодаря чему можно использовать более доступные типы фундамента. Итоговые размеры гнутого швеллера сделали этот материал универсальным и многофункциональным, за счёт чего он активно используется как в частном, так и промышленном строительстве. Опытные мастера задействуют его для производства качественных перегородок в офисах и жилых зданиях.

Не стоит забывать и о машиностроении, где без гнутого металлопроката просто не обойтись. Швеллеры активно используются для изготовления долговечных деталей и механизмов для автомобилей, а также для сооружения универсальных рамных конструкций. Прочность этого материала настолько велика, что он считается обязательным на тех заводах, где происходит изготовление надёжных рам для массивных грузовиков.

Чем отличается швеллер 16 от других подобных изделий?

Данный швеллер производится в соответствии с требованиями ГОСТ 8240-97 (ранее 89) по технологии горячего проката. В отличие от других видов швеллера, которые имеют уклон полок (боковых стенок профиля) стороны изделия 16 соединяются под прямым углом.

Внутренний угол изделия несколько скруглён и данное закругление называют радиусом (R). Согласно требованиям ГОСТа она составляет 8.5 мм. Кроме того, принят радиус закругления полок, в зависимости от вида металлоизделия он имеет величину от 3.5 до 5 мм.

Все швеллеры 16 относятся к равнополочным изделиям. Существуют также не равнополочные профили этого типа. В отличие от указанного здесь, они имеют разную ширину полок.

Подробные характеристики швеллера 16

Кроме формы, существуют и другие отличия этих метизов от иных видов фасонного проката, узнать их можно из характеристик швеллера 16.

ГОСТ 8240 подробно описывает все параметры изделия с маркировкой 16: сорт стали, прочность, твёрдость, закалку, ширину и толщину полок, гладкость поверхности, и вес погонного метра готовых изделий.

В зависимости от назначения материала применяются также и иные госстандарты, кроме названного. Они регламентируют свойства и параметры металлоизделий для применения их в конкретных целях.

Например:

1. ГОСТ 19281-89 (старый). Швеллер 16 из сталей особо прочных
2. ГОСТ 535-2005 (новый). Метизы общего и спецназначения
3. ГОСТ Р 52927-2015. Изделия из сортов стали большой прочности для возведения металлоконструкций и судостроения.

Швеллер 16 — маркировка

Применяемый в сфере строительства швеллер 16 обозначают так:

• «16П» — параллельные полки
• «16У» — с косыми полками
• «16аП» и «16аУ» — усиленный

Кроме того принято чётко обозначать размерные параметры швеллера по ГОСТ 8240-89 (97):

• Высота 160 мм
• Ширина полок 6.4 см, толщина 8.4
• R 8.5
• r 3.5
• Вес погонного метра для изделий швеллер 16 — 16 — 14.2 кг

Стандартная (мерная) длина 4‐м до 12 м. Швеллер может также поставляться в отрезках определённой заказчиком длины.

Другой важный показатель по которому различают швеллер 16 — модификация. Для метизов с пометкой «У» (высота 64 мм) значение площади поперечника составит 18,1 квадратных сантиметров. А для того же изделия с высотой 68 мм данный показатель составит 19,5 кв сантиметров. Но для изделия с маркировкой «П» с теми же размерными характеристиками он останется на уровне 18.1 кв.см.

Отличия по геометрии

Швеллер 16 может иметь разную конфигурацию, например, с полками загибающимися внутрь. Для описываемых здесь профилей установлены такие метки:

• Швеллер с простыми полками первого типа — «У»
• С полками второго типа — «П»
• Экономичные — «Э»
• Лёгкого типа — «Л»
• Специальные — «С»

Это основные типы, кроме них есть различные подвиды, которые не отличаются по основным параметрам, но могут иметь большую или меньшую толщину стенок, различные радиусы закругления, различная ширина изделия и его полок. Такие швеллеры имеют дополнительное обозначение в индексе — а — первого размера и б — второго, с большей массой профиля.

Согласно нормативам швеллер 16 имеет дополнительные размеры для типов У, П, С. Всего имеется восемь видов данного металлопрофиля.

Вес погонного метра изделия швеллер 16

Для того, чтобы оценивать качество швеллеров, а также правильно делать технические расчёты конструкций, существует важный показатель — эталонный вес метра изделия.

Если все технологические требования соблюдены, то в среднем, масса погонного метра должна соответствовать указанной в госстандарте. ГОСТ 8240 допускает отклонение не более 5% от норматива. Для каждого типа существует своё значение этой величины, которые приведены в таблице соответствующей технической документации. Например, для швеллера серии «П» No 5 этот показатель составляет 4,84 килограмм на метр.

Классификация и характеристика швеллера гнутого.

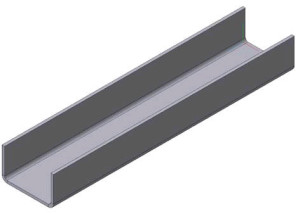

Швеллер гнутый может производиться из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

В зависимости от способа изготовления, швеллеры гнутые могут быть следующих видов:

— стальной горячекатаный;

— стальной специальный;

— стальной гнутый равнополочный;

— гнутый стальной неравнополочный.

По своему назначению швеллеры подразделяются на следующие виды:

— швеллер гнутый широкой области использования, сортаментом установленным требованиями ГОСТом 8240-89;

— специальный швеллер, используемый в автомобильной промышленности, сортамент в соответствии с ГОСТом 19425-74;

— специальный швеллер, предназначенный для вагоностроения, сортамент по ГОСТу 5267.1-90.

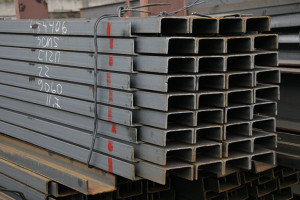

Производство горячекатаного швеллера происходит путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается по нормам, утвержденным ГОСТом 19425-74, и был разработан специально по отраслевым запросам. Чаще всего данный швеллер используется в вагоностроении. Это связано с тем, что он соответствует необходимым измененным геометрическим характеристикам. Так, например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток, который изготавливается согласно ГОСТу 21026-75). В данном изделии отогнутая вверх полка имеет отклонение от ширины полки около 6-10%. Преимуществом этого швеллера является то, что он изготавливается из легированной стали и не имеет ограничений по свариванию.

Швеллер гнутый стальной горячекатаный может быть изготовлен в двух видах, соответствующих ГОСТу 535-88:

Швеллер с уклоном внутренних граней полок	Швеллер с параллельными гранями полок П
5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40	5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П

Швеллер гнутый с уклоном граней. Изготавливается согласно нормам, установленным ГОСТом 8240-97. Угол уклона противоположных полок составляет от 4% до 10%. Данное изделие имеет маркировку, состоящую из буквы «У» и цифры, стоящей перед ней. Цифра указывает на расстояние между полками. Единица измерения — сантиметры.

Швеллер гнутый с параллельными гранями. Как следует из названия, грани данного швеллера располагаются параллельно друг другу. Изготавливается согласно нормам так же установленным ГОСТ 8240-97. Маркируется это изделий буквенно-цифровым обозначением, где цифра обозначает расстояние между полками в сантиметрах, а буква «П» указывает на параллельные грани. Также могут быть следующие буквенные обозначения: «Л» — лёгкий, «Э» — экономичный.

Швеллер с уклоном граней	Швеллер с параллельными гранями

По степени точности прокатки швеллер гнутый горячекатаный может быть:

— «А» — высокая точность;

— «В» — обычная точность.

Швеллер специальный предназначается для использования в автопромышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Точность прокатки специального швеллера влияет на прочность изделия:

— «А» — высокая прочность;

— «В» — обычная прочность.

Швеллер гнутый стальной бывает следующих видов:
гнутый равнополочный	гнутый неравнополочный

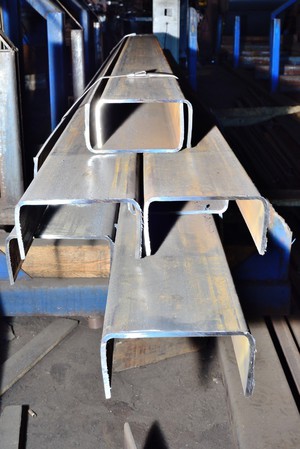

Стальные гнутые равнополочные швеллера. Изделие изготавливается из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали на трубных станах в соответствии с ГОСТом 8278-93. Высота полок может составлять от 50 до 400 мм, ширина изделия от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера. Производятся с применением рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали на профилегибочных станах согласно ГОСТ 8281-80. Разделение видов происходит также на номера, которые указывают на каком расстоянии находятся полки (в миллиметрах). Длина полок может быть такая же, как и у равнополочных швеллеров.

Категории А и Б указывают на самую высокую категорию качества гнутого швеллера как равнополочного, так и неравнополочного.

Гнутые швеллеры также отличаются точностью прокатки:

— «А» — высокая точность;

— «Б» — повышенная точность;

— «В» — обычная точность.

Гнутый равнополочный швеллер	Гнутый неравнополочный швеллер

Обозначения формы швеллера гнутого
«У»	с уклоном внутренних граней полок
«П»	с гранями полок, расположенными параллельно
«Л»	легкая серия с параллельными гранями полок
«С»	специальный

Поскольку ассортимент швеллера достаточно широк, для него разработано большое количество различных ГОСТов и технических регламентов. Соответствие изделия установленным ГОСТам, определяет уровень качества продукции.

Объяснение, что такое швеллер в строительстве + алгоритм расчета нагрузки

Алгоритм просчета давления на швеллер:

1. Выяснить 100% давление, что действует на балку.
2. Перемножаем полученное значение с нормативным коэффициентом надежности.
3. Множим полученное значение на шаг швеллеров.
4. Рассчитываем пиковый момент изгиба.
5. Вычисляем необходимый момент сопротивления балки через момент сопротивления, помноженный на коэффициент по условиях работы и деленный на значение деформации пластического типа.

Вся требуемая информация берется из маркировки и ГОСТа по швеллеру. Расчеты можно проводить как вручную, так и посредством онлайн-калькуляторов. Второй способ для рядовых граждан, желающих выбрать швеллер для бытовых нужд, в приоритете.

Классификация швеллеров по виду нагрузки

Вид	Схема	Особенности
А		Равномерное распределение нагрузки. Конструкционные особенности – балки с заделками. Производство происходит посредством сварки. Примером таких конструкций служат козырьки подъездов и тому подобное.
Б		Однопролетные балки с равномерной нагрузкой. Прием используется при перекрытии площадей между этажами.
С		Балки с упором на шарнире. Распределение нагрузки происходит благодаря двум опорам с консолью. В строительстве используются при выведении балконных конструкций за пределы наружной стены.
D		Перемычки с парным упором балок. Сила распределяется между двумя точками.
E		Однопролетные балки, с шарнирным упором. Сосредоточенность силы идет только на одну точку.
F		Балки консольного типа с одной сосредоточенной силой.

Теперь коснемся классификации швеллеров в строительстве по размерам. Наибольшим спросом пользуются элементы с номерными знаками от 7 до 21. Параметры геометрии относятся к «П» категории и «У» серии для всех размеров. Отличительные черты состоят в радиусах закругления и углах по наклону полок.

Какие швеллеры самые востребованные:

• Ш-8. Используется строителями для укрепления конструкций внутри помещений. Широко распространен в быту и легком производстве. Благодаря основе из углеродистой стали полуспокойного/спокойного типа, элементы обеспечиваются прекрасными показателями свариваемости;
• Ш-10. Применим в промышленности, а именно автомобиле- или станкостроение. Мостовые конструкции, стены и несущие опоры в производственных сооружениях также не обходятся без швеллера-10;
• Ш-12. Похож на Ш-8, но благодаря увеличенным показателям прочности, его использование дает возможность получать крепкие остовы, без использования тяжелых несущих элементов;
• Ш-14. Применим при армировании несущих деталей, обеспечивая повышенные значения прочности конструкции в целом. Имеет один из наибольших уровней спроса среди рассматриваемых типов швеллеров;
• Ш-20. Назначение – несущие элементы для конструкций с высокими статическими/динамическими нагрузками. Используется в возведении мостов, перекрытиях многоэтажных домов, и прочих кровельных прогонах.

В строительстве встречаются и нестандартные виды швеллеров – тот же перфорированный, позволяет скреплять детали без использования сварки

Такой подход сильно экономит временные затраты на монтаж, что важно при сооружении временных конструкций – строительные леса или те же складские полки

Косвенным применением швеллеров можно считать защиту проводов с высоким напряжением, или использования элементов в качестве направляющих грузоподъёмных устройств. Пандусы также можно конструировать на основании швеллера, что делает строительный объект незаменимым в решении массы строительных вопросов.

Из всего вышесказанного, понять, что такое швеллер, очень просто. Помимо основной задачи – укрепление конструкций, элемент широко применим в промышленном строительстве и повседневном быту, связанным с мелкими соорудительными задачами. Если у вас возникнет необходимость что-то быстро соорудить + не потерять в прочности, без швеллера в данной конструкции будет не обойтись на 100%.

1 Разновидности

Разделяя все стальные гнутые профили относительно метода их изготовления, можно выделить несколько основных видов:

• катаные под высоким температурным режимом;
• катаные под низким температурным режимом
• специального и общего назначения;
• гнутые равнополочные;
• гнутые неравнополочные.

Горячекатаный стальной швеллер производится в двух вариациях: с параллельными гранями и с наклоном граней полок изнутри. Также горячекатаный профиль можно разделить на две категории в зависимости от качества и точности прокатки:

• А – высокой точности;
• В – обычной точности.

Кроме того, горячекатаные стальные профили можно разделить по номерам, каждый номер обозначает точное расстояние между наружными гранями полок.

Швеллер специальный – этот профиль предназначен, преимущественно, для использования в автомобильной промышленности и вагоностроении. В зависимости от точности и качества прокатки, как и горячекатаный, подразделяется на два вида прочности:

• А – высокой прочности;
• В – обычной прочности.

Гнутый равнополочный швеллер производится на специальных трубных станах. Материал изготовления – стандартная рулонная сталь обычного качества изготовления и углеродистая высококачественная конструкционная сталь. Средняя высота конструкции профиля колеблется между 50 и 400 мм, ширина между 32 и 115 мм.

Равнополочный швеллер обладает, соответственно, одинаковой шириной полок. На этой схеме указаны все основные характеристики относительно размеров профиля согласно общепринятой системе обозначений:

• h – значение высоты изделия;
• b – значение ширины полки;
• S – значение глубины стенки;
• R – значение радиуса закругления.

Стальной гнутый неравнополочный швеллер – это профиль, который имеет, соответственно, разные по ширине полки. Такой профиль изготавливается на специальных профилегибочных станах. Производится из очень прочной холоднокатаной рулонной и горячекатаной стали обычного качества, углеродистой высококачественной конструкционной и низколегированной стали. Такие швеллеры также можно разделить по номерам, которые обозначают точное расстояние между полками профиля, это расстояние исчисляется в миллиметрах. Разновидности профиля относительно размеров точно такие, как и у равнополочных гнутых стальных швеллеров.

Расшифруем также общепринятые обозначения всех основных характеристик неравнополочного профиля:

• h – высота;
• S – толщина стенки;
• a и b – это ширина обеих сторон полок;
• R₁ и R – это радиус закругления полок.

Все гнутые швеллеры по точности прокатывания делятся на три основные общепринятые категории:

• высокой точности;
• повышенной точности;
• обычной точности.

Стальной гнутый профиль также можно разделить на четыре категории относительно формы его конструкции:

1. У – обозначает, что грани полок изнутри находятся под наклоном;
2. П – обозначает, что обе полки параллельные между собой;
3. Л – обозначает легкие изделия с параллельными гранями полок;
4. С – профиль специального назначения.

Таблица с размерами швеллеров специальных.

Номер швеллера серии С	h	b	s	t	R	r	Уклон полок %	Площадь поперечного сечения F см2	Масса 1м / кг	Справочные значения для осей	X0 см
не более	X–X	Y–Y
мм	Ix см4	Wx см3	ix см	Iy см4	Wy см3	Iy см
8С	80	45	5.5	9.0	9.0	1.5	6	11.80	9.26	115.82	28.95	3.13	22.24	7.63	1.38	1.57
14С	140	58	6.0	9.5	9.5	4.75	–	18.51	14.53	563.70	80.50	5.52	53.20	13.01	1.70	1.71
14Са	140	60	8.0	9.5	9.5	5.0	10	21.30	16.72	609.10	87.01	5.35	61.02	14.09	1.69	1.67
16С	160	63	6.5	10.0	10.0	5.0	–	21.95	17.53	866.20	108.30	6.28	73.30	16.30	1.83	1.80
16Са	160	65	8.5	10.0	10.0	5.0	–	25.15	19.74	934.50	116.80	6.10	83.40	17.55	1.82	1.75
18С	180	68	7.0	10.5	10.5	5.3	–	25.70	20.20	1272.00	141.00	7.04	98.50	20.10	1.96	1.88
18Са	180	70	9.0	10.5	10.5	5.3	–	29.30	23.00	1370.00	152.00	6.84	111.00	21.30	1.95	1.84
18Сб	180	100	8.0	10.5	10.5	5.0	6	34.04	26.72	1791.01	199.00	7.25	305.48	43.58	3.00	2.99
20С	200	73	7.0	11.0	11.0	5.5	10	28.83	22.63	1780.37	178.04	7.86	128.04	24.19	2.11	2.02
20Са	200	75	9.0	11.0	11.0	5.5	10	32.83	25.77	1913.71	191.37	7.64	143.63	25.88	2.09	1.95
20Сб	200	100	8.0	11.0	11.0	5.5	6	36.58	28.71	2360.88	236.09	8.03	327.23	46.30	2.99	2.93
24С	240	85	9.5	14.0	14.0	7.0	–	44.46	34.90	3841.35	320.11	9.29	268.89	43.70	2.46	2.35
26С	260	65	10.0	16.0	15.0	3.0	–	44.09	34.61	4088.00	314.50	9.63	1115.60	171.60	5.03	3.91
26Са	260	90	10.0	15.0	15.0	7.5	8	50.60	39.72	5130.83	394.68	10.07	343.15	52.62	2.60	2.48
30С	300	85	7.5	13.5	13.5	7.0	10	43.88	34.44	6045.43	403.03	11.74	260.74	41.41	2.44	2.20
30Са	300	87	9.5	13.5	13.5	7.0	10	49.88	39.15	6495.43	433.03	11.41	288.78	43.93	2.41	2.13
30Сб	300	89	11.5	13.5	13.5	7.0	10	55.88	43.86	6945.43	463.03	11.15	315.35	46.29	2.38	2.09

Швеллер серии с — это стальные горячекатаные швеллеры, которые бывают общего и специального назначения и могут иметь такие размеры: высота 50 — 400 мм, ширина полок 32 — 15 мм. Размеры швеллера серии с контролируются по ГОСТ 8240-97.

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

Это интересно: Браширование древесины своими руками — как искусственно состарить дерево

1 Что такое гнутый швеллер?

Профиль, имеющий П-образное сечение, может быть как горячекатаным, так и гнутым. Его очень часто используют в опорных конструкциях, поэтому он должен демонстрировать соответствующую прочность. Так что требования к его материалу достаточно велики. Чаще всего для этой цели берут сталь и различные ее сплавы, встречаются также и нержавеющие разновидности. В последнем случае изделия будут обладать лучшей прочностью и устойчивостью к коррозии, что дает возможность применять их даже в непростых условиях повышенной влажности.

Общей у всех является форма сечения — в виде буквы П, как было сказано выше, а вот ее грани могут располагаться как параллельно, так и под определенным углом. Их производят в соответствии с ГОСТом, поэтому в качестве продукта можно не сомневаться. Остановимся более подробно на каждом виде швеллера.

Таблицы размеров швеллеров в соответствии с ГОСТом

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

• «П» – указывает на параллельность;
• «У» – обозначает наличие уклона на гранях;
• «Э» – свидетельствует об экономичности;
• «Л» – подразумевает лёгкость;
• «С» – говорит о специальном назначении профиля.

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

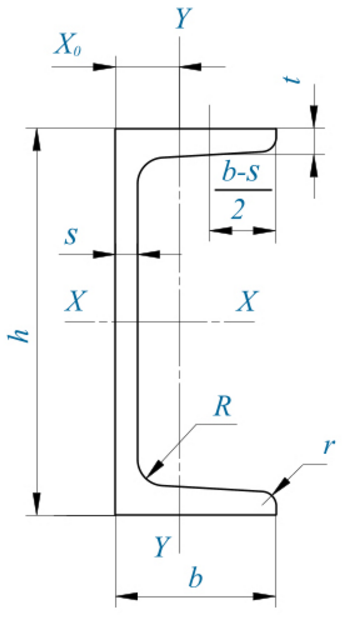

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

• h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
• b – указывает на ширину полок;
• S – показатель толщины главной стенки;
• R – определяет радиус закруглённой внутренней части полочки;
• t – указывает на толщину полок;
• r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

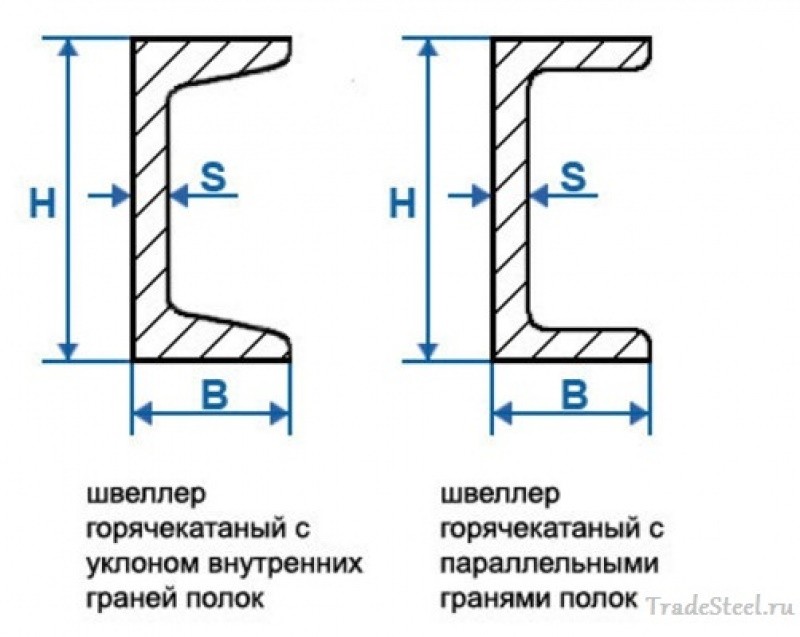

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

4 Как используется швеллер-гнутик

Низкий вес гнутого швеллера исключает лишнюю нагрузку на перекрытия и фундамент здания, именно поэтому чаще всего эту деталь можно увидеть в металлоконструкциях. Также низкий вес профиля уменьшает трудоемкость и длительность его установки.

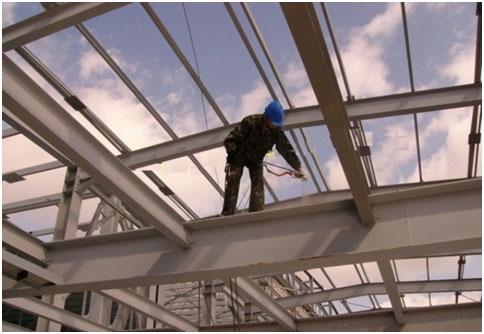

Строители довольно часто используют гнутый профиль:

• при возведении зданий;
• при реконструкции;
• во время проведения капитального ремонта.

Гнутый стальной швеллер в строительной сфере служит основой:

• для каркаса фасадов и стен здания;
• для кровли зданий;
• для ложбин воды;
• для реконструкции сооружений;
• для сооружения крупных и средних стержневых или несущих конструкций, колон и связей;
• для перегородок;
• для монтажа коммуникаций.

В домашнем хозяйстве гнутый профиль используется:

• для сборки каркаса теплицы и других конструкций;
• для установки ниш хранения тяжелых предметов (например инструментов и т.п.)

Гнутый профиль незаменим:

• в вагоностроении;
• в автомобилестроении;
• в станкостроении;
• в судостроении.

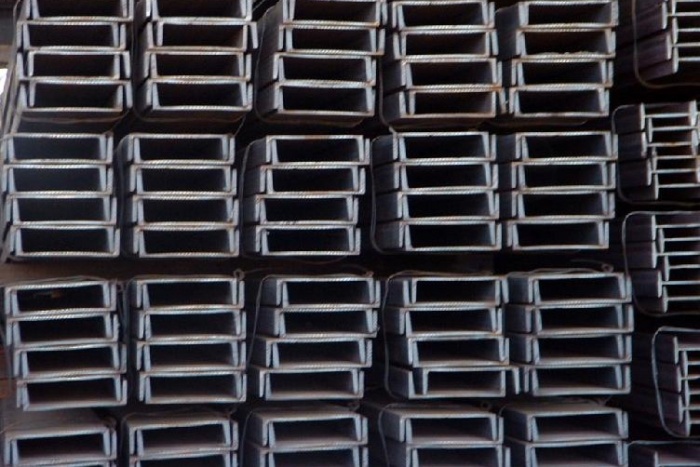

Классификация швеллеров

Рассматривая различные виды швеллеров, следует отметить, что при их изготовлении могут применяться различные материалы: углеродистая, низколегированная, качественная холоднокатаная стали.

По способу изготовления выделяют следующие виды:

1. горячекатаный;
2. специальные;
3. равнополочный;
4. неравнополочный.

Типы швеллеров

Швеллер специальный обладает необычной формой и может применяться в самых различных отраслях промышленности, к примеру, в машиностроении. Также есть швеллер усиленный, рассчитанный на высокую нагрузку. Бюджетным предложением назовем вариант с обычной прочностью.

Все типы швеллеров классифицируются по форме конструкции:

1. т-образный;
2. н-образный;
3. квадратная или прямоугольная форма основания.

Вес швеллера, таблица указывается в справочной документации, также может варьировать в достаточно большом диапазоне. Не стоит забывать о том, что масса строительного швеллера учитывается при проведении расчетов на момент проектирования сооружения или конструкции. Она зависит не только от размеров материала, но и удельной плотности применяемой стали при изготовлении.
