Размеры швеллеров различных типов

Что такое швеллер и его виды

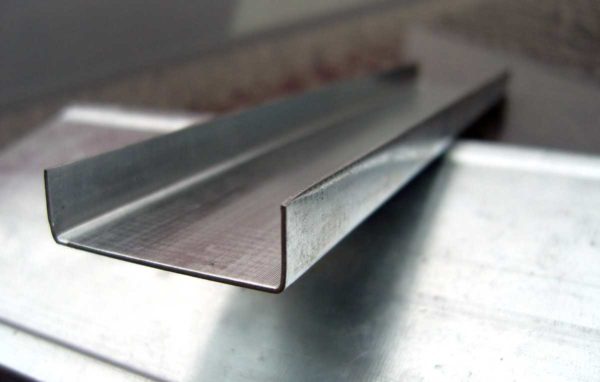

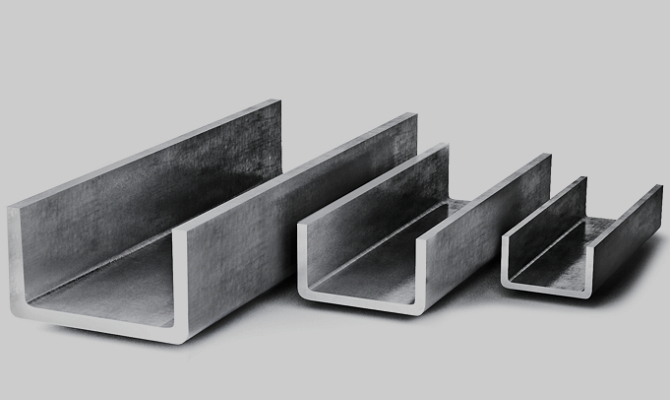

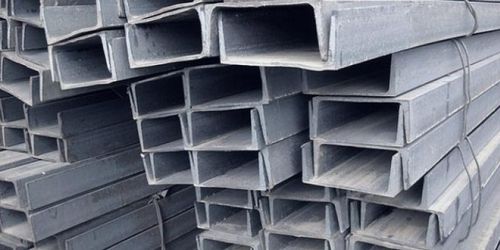

Так выглядит швеллер

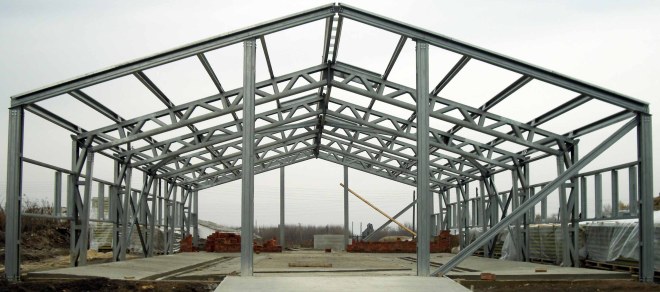

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

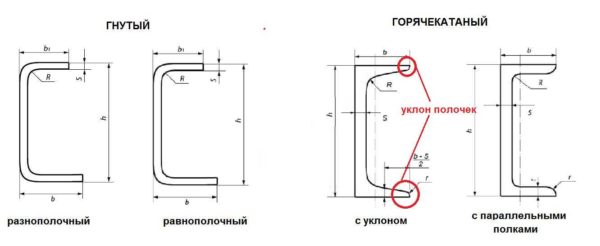

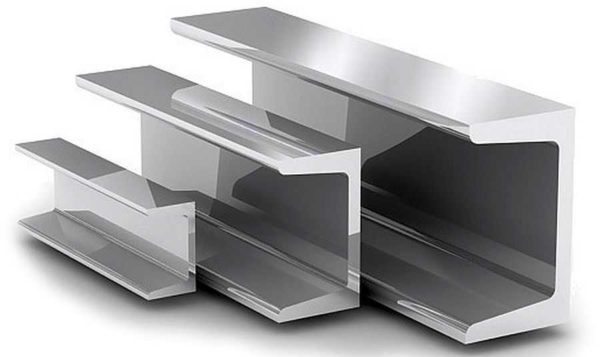

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

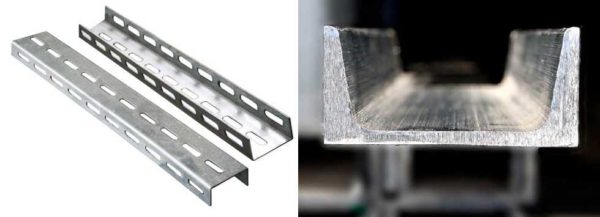

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

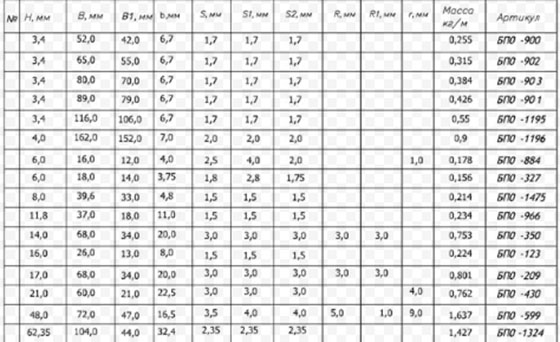

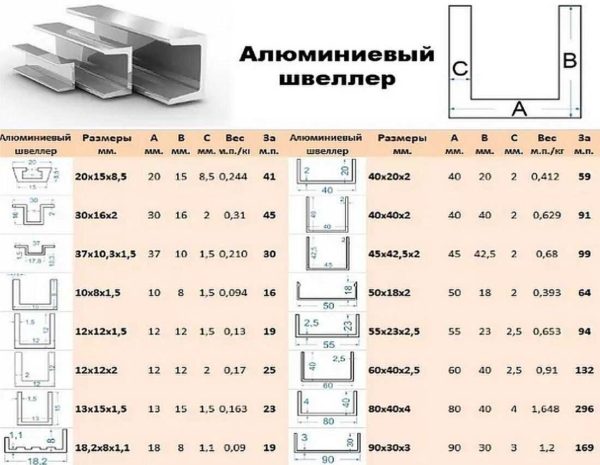

Некоторые размеры алюминиевого швеллера

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

1 Размеры самых распространенных видов швеллеров

Размеры равнополочных и неравнополочных швеллерных изделий всех типоразмеров, производимых методом гибки стальной листовой заготовки, можно посмотреть в таблицах статьи «Вес и размеры гнутых швеллеров». Кроме того, по некоторым востребованным в строительстве и машиностроении гнутым профилям на нашем сайте можно получить более подробную информацию – практически всю, включая: допуски на размеры; марки стали, используемые для производства; механические свойства; классы прочности.

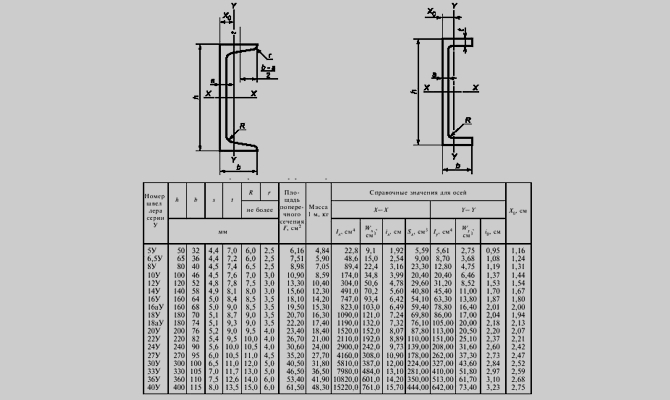

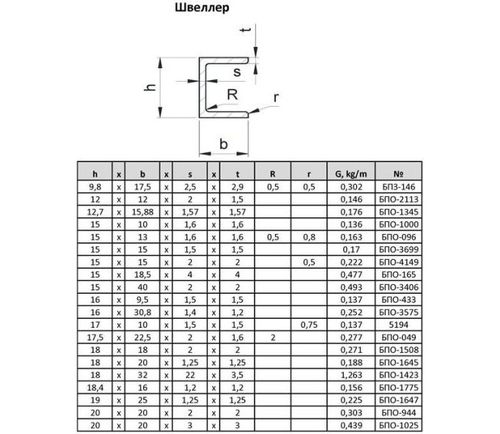

Таблица определения размеров швеллеров

Это равнополочные изделия следующих типоразмеров:

• швеллер 100x50x3;
• швеллер 100x50x4;
• швеллер 120x60x4;
• швеллер 160x80x4.

Тем, кто предпочитает получать информацию из первоисточников, чтобы выяснить размеры гнутых стальных профилей, необходимо обратиться к следующим ГОСТам для соответствующих типов изделий: 8278-83 – стандарт по равнополочным швеллерам; 8281-80 – по неравнополочным. Что касается горячекатаной стальной швеллерной продукции, то ее выпускают нескольких видов и по соответствующим ГОСТам. Малоизвестные и невостребованные у большинства потребителей типы будут рассмотрены в последней главе статьи. А самыми распространенными и известными горячекатаными швеллерами из стали являются изделия стандарта 8240-97.

1 Основные требования ГОСТ – каким должен быть качественный швеллер?

Алюминиевый швеллер «П»-образной формы стандартизируется нормами ГОСТ 8617-81. Он изготавливается методом горячей прессовки из различных алюминиевых сплавов с последующей, дополнительной обработкой. Чаще всего для изготовления швеллера подобного типа применяется стандартный алюминиевый сплав или магниево-алюминиевый сплав (для усиленных версий).

Различные размеры швеллеров

Согласно ГОСТ 4784-97, алюминиевый швеллер относится к классу равнополочного проката, то есть обладает параллельными гранями полок. Этот вид сортового проката может иметь различную длину, ширину и толщину. По требованиям ГОСТа и различных технических условий алюминиевый швеллер выпускается длиной от 3 до 6 метров, с толщиной стенок от 2 до 16 миллиметров. Отдельные производители предлагают изготовление алюминиевого швеллера на заказ. В этом случае стандарты оговариваются с заказчиком, а готовая продукция может быть необычных размеров и обладать дополнительными свойствами.

2 Сортамент и свойства алюминиевого горячекатаного профиля

Согласно ГОСТ 8617-81, в зависимости от применяемого сплава алюминиевый швеллер может быть нескольких видов:

1. из стандартного сплава (АД-31) без дополнительной термообработки, изготовленный методом горячей прессовки. В маркировке указывается только тип сплава с алюминием без дополнительных обозначений.
2. из различных сплавов (чаще всего алюминий с добавлением магния), подвергаемый дополнительной обработке путем искусственной закалки и старения. В маркировке такого профиля присутствует заглавная буква «Т».
3. равнополочный усиленного типа – применяется несколько видов термообработки, а маркировка имеет две буквы «ТТ».
4. с повышенными характеристиками пластичности – подвергается термообработке путем отжига и обозначается в маркировке буквой «М» с цифрами или без.

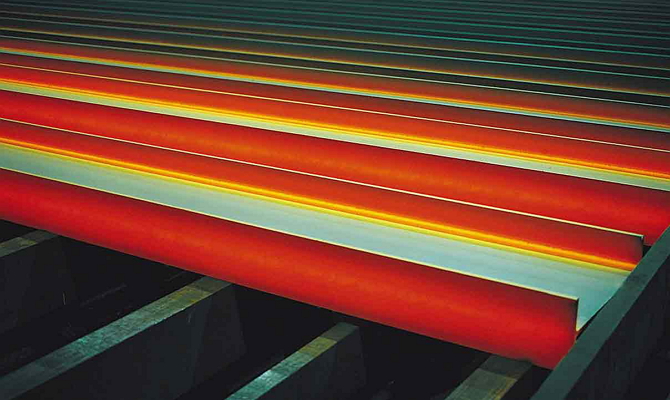

Швеллер горячекатаный

Способ изготовления алюминиевого горячекатаного швеллера и уровни дополнительной обработки влияют на область применения материала. Для повышения устойчивости к различным климатическим воздействиям и коррозии алюминиевый швеллер подвергается нескольким видам дополнительной защиты, среди которых выделяют:

• покрытие жидким лаком или краской;
• технологию электрофореза;
• образование оксидных пленок путем анодирования материала;
• защитные порошки полимерного типа;
• специальную двухслойную защиту комплексными материалами.

Способ защиты, как правило, указывается в общей маркировке материала. Наиболее распространены алюминиевые швеллеры с порошковой «П», лакокрасочной «Жл» или комплексной двухслойной защитой «К». Помимо защитных свойств, дополнительное покрытие обеспечивает и улучшенный внешний вид готового алюминиевого изделия, что позволяет использовать его в различных областях дизайна и декорирования.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

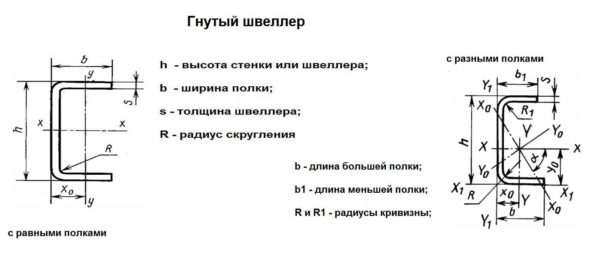

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная:
  • высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.
• Сталь углеродистая спокойная и низколегированная:
  • высота 25-310 мм,
  • длина полок 26-160 мм,
  • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

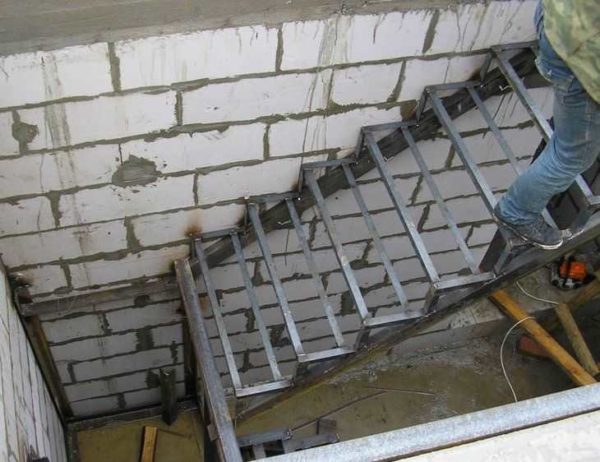

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок:
  • длинной 22 — 160 мм,
  • короткой 12 — 90 мм,
• толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Производство алюминиевых швеллеров

Как всем известно, изготовлением швеллеров занимаются только предприятия в соответствии с ГОСТ 8240-97. Но не стоит полагаться на то, что каждое производство было выполнено правильно. Поэтому при покупке лучше всего самостоятельно проверить качество профиля и наличие сертификата соответствия.

Алюминиевый швеллер изготавливается из алюминиевого сплава (АД31). Химический состав должен соответствовать ГОСТ 4784-97. Алюминий является достаточно легким металлом, следовательно, изделие из такого металла будет недостаточно устойчивым. Поэтому, чтобы повысить устойчивость к природным условиям и коррозии, необходимо покрыть алюминиевый швеллер дополнительной защитой. К примеру:

• Покрывают жидким лаком либо краской;
• Электрофорез (это направленное движение заряженных частиц коллоидной системы в жидкости под действием электричества);
• Применение защитных порошков полимерных типов («П»);
• Наносится специальная двухслойная защита.

Основные характеристики П-образного профиля

Какими бы размерами (ширина основания, высота полок) не обладали швеллеры из алюминия и его сплавов, все они изготавливаются из заготовок одного типа – листового проката с минимальной толщиной.

П-образное сечение такого профиля способствует тому, что он не уступает по своим прочностным характеристикам трубам с аналогичными геометрическими параметрами. Благодаря таким характеристикам швеллеры из алюминия и его сплавов с успехом заменяют трубы в различных, в том числе и в строительных, конструкциях, значительно уменьшая их вес и, соответственно, нагрузку на несущие элементы и фундамент. Алюминиевые швеллеры различного сортамента успешно используются и в качестве несущих и прогонных элементов, а их пластичность и легкость обработки позволяют создавать конструкции даже самой сложной геометрической формы.

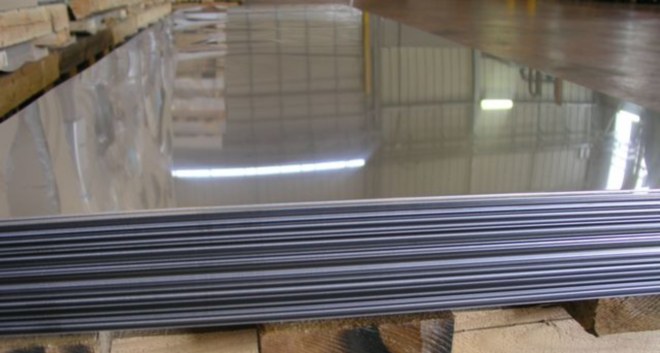

Алюминиевые листы, применяемые для изготовления швеллеров

Современная промышленность выпускает огромное разнообразие алюминиевых профилей П-образного сечения, различающихся как своими геометрическими параметрами, так и эксплуатационными характеристиками. Такое многообразие сортамента и активное использование алюминиевого проката П-образного сечения объясняется целым рядом преимуществ, которыми он обладает. Сюда можно отнести:

• небольшой удельный вес (при этом п-образный профиль из алюминия и его сплавов отличается высокими прочностными характеристиками и жесткостью, что дает возможность использовать его даже на легких и ветхих строительных сооружениях);
• высокую пластичность, благодаря которой такой профиль может применяться для создания даже самых сложных конструкций;
• исключительную устойчивость к образованию и развитию коррозии, негативным воздействиям внешней среды, что позволяет успешно использовать конструкции из алюминиевого П-образного профиля в условиях повышенной влажности и резких температурных перепадов, не переживая за их эксплуатационные характеристики и долговечность;
• большое разнообразие типов алюминиевого профиля как по размерам, так и по его эксплуатационным характеристикам;

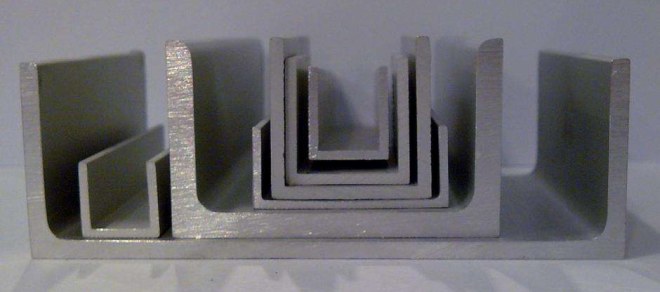

Разнообразие типоразмеров швеллера

• удобство использования (такой профиль легко обрабатывается любым механическим способом и также легко монтируется с использованием различных методов соединения металлов);
• высокую тепло- и электропроводность;
• гладкую поверхность, на которой не скапливается грязь, благодаря чему уход за профилем не вызывает никаких затруднений;
• устойчивость к деформации под воздействием температурных перепадов и способность переносить их в диапазоне от –80 до +100 градусов;
• исключительную декоративность даже без дополнительного покрытия;
• безопасность как для здоровья человека, так и для окружающей среды;
• высокую пожаробезопасность;
• выгодность (швеллер алюминиевый изготавливается из цветного металла, отличающегося самой доступной стоимостью);
• вторичную переработку материала, из которого сделан швеллер.

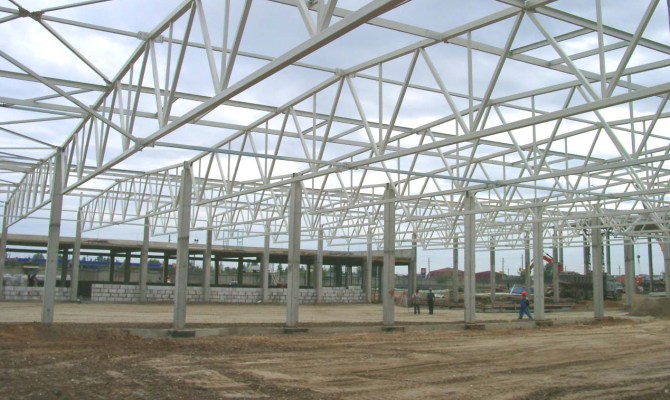

Использование швеллера в строительстве

П-образный алюминиевый профиль по своим прочностным характеристикам значительно уступает своему стальному аналогу, но в тех случаях, когда от несущих конструкций требуется легкость, и они в процессе своей эксплуатации не будут испытывать значительных нагрузок, его использование более целесообразно.

Related Posts via Categories

• Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
• Оцинкованный швеллер – особенности производства, свойства и применение
• Площадь поверхности швеллера – как рассчитать самому?
• Швеллер 18 – каков список ГОСТов на него?
• Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
• Швеллер 14 – как отличить от других швеллеров и все его характеристики
• Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
• Швеллер 10 – точные сведения о незаменимом прокате
• Нержавеющий швеллер – производственные особенности и сферы применения
• Все о швеллере ГОСТ 8240-97 – серии, сортамент, вес и другие характеристики

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии , но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

• вес погонного метра;
• площадь поперечного сечения;
• осевой момент инерции;
• осевой момент сопротивления;
• радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

3 Специальные стальные и чугунные изделия – где искать мерки для них?

Для всех остальных металлических швеллеров размеры тоже можно найти в соответствующих каждому типу профиля ГОСТах.

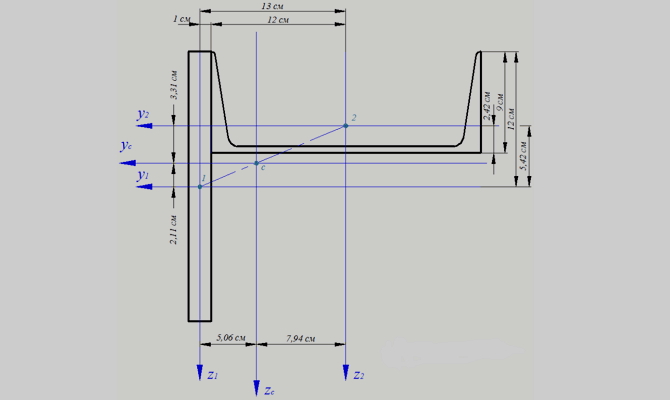

Определение размера швеллера

Продукцию, которую можно использовать в строительстве и применяют в отдельных областях машиностроения, производят по следующим стандартам сортамента:

• 19425-74 – этот ГОСТ распространяется на горячекатаные стальные швеллеры, предназначенные для автомобильной отрасли промышленности, и двутавровые балки для армирования шахтных стволов и сборки подвесных путей;
•  5267.1-90 – распространяется на горячекатаные стальные швеллерные изделия, предназначенные для вагоностроения.

Технические характеристики алюминиевого профиля

Разновидностей профиля из алюминия очень много. Но большим спросом пользуются алюминиевый швеллер 20, 10х12х10 и швеллер алюминиевый прямоугольный 15.

Стоимость профиля зависит от веса и технических характеристик. Все технические параметры можно посмотреть в таблице (2).

Таблица (2).

Особенности алюминиевого профиля

Швеллер имеет следующие преимущества:

1. Маленький вес;
2. Профиль довольно пластичный (возможность придать любую форму);
3. Устойчивость к коррозии;
4. Большой сортамент;
5. Легкость работы и монтажа.

ГОСТ на швеллер алюминиевый является стандартной инструкцией по существующему сортаменту. Все стандарты и требования должны учитываться всеми предприятиями.

Related Posts via Categories

• Швеллеры из стали 09Г2С – горячекатаные и гнутые профили
• Оцинкованный швеллер – особенности производства, свойства и применение
• Площадь поверхности швеллера – как рассчитать самому?
• Швеллер 18 – каков список ГОСТов на него?
• Швеллер 12 – все, что нужно знать еще об одном незаменимом горячекатаном профиле
• Швеллер 14 – как отличить от других швеллеров и все его характеристики
• Швеллер 20 – все что нужно знать об универсальном и незаменимом прокате
• Швеллер 10 – точные сведения о незаменимом прокате
• Нержавеющий швеллер – производственные особенности и сферы применения
• Все о швеллере ГОСТ 8240-97 – серии, сортамент, вес и другие характеристики

3 Использование алюминиевого проката – почему это действительно эффективно?

Алюминиевый швеллер – это многофункциональный и универсальный материал, который применяется в различных областях промышленности, строительства и домашнего хозяйства. В зависимости от области применения алюминиевый прокат делится на следующие типы:

• универсальные изделия общего назначения;
• швеллеры для электротехнических работ;
• изделия для изготовления строительных конструкций;
• изделия для создания свето-прозрачных конструкций, ограждений, декора.

По сравнению с «тяжелым» стальным швеллером, изделия из алюминия обладают целым рядом очевидных преимуществ, среди которых можно отметить:

• хорошие эксплуатационные характеристики;
• пластичность при низком удельном весе;
• устойчивость к воздействию различных климатических факторов (коррозия, перепады температур);
• пожаростойкость и низкую электропроводность (особенно в случае с анодированными видами профиля);
• экологичность и эстетические свойства материала (что особенно актуально при декоре помещений и конструкций).

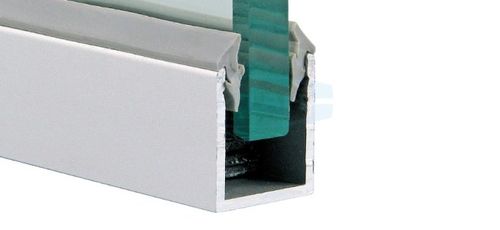

Такой вид профиля применяется в качестве отделочного материала, стыковочного или базового элемента при оформлении оконных или дверных проемов, для изготовления карнизов, каркасов, на которые не ложится большая нагрузка в процессе эксплуатации. Анодированные алюминиевые швеллеры не проводят электрический ток низких зарядов (до 100 вольт) и не накапливают статического напряжения, что позволяет применять их в качестве элементов конструкции остекления балконов, ограждений.

Применение швеллеров

Швеллер из аллюминия

Перед тем как рассматривать алюминиевый швеллер, необходимо разобраться, что такое швеллер. Швеллер – это специальная металлическая деталь, которая имеет большой спрос среди строителей для придания большой прочности возводимым каркасам и зданиям. На данном фото представлен алюминиевый швеллер.

Швеллер алюминиевый пользуется большим спросом во многих сферах промышленности:

• Строительство. Так как это универсальный профиль, он может использоваться в качестве облицовки, в электротехнических работах. Также металлический швеллер используется для сооружения легких конструкций, оформления декора;
• Сельскохозяйственная промышленность. В этой сфере используется в качестве деталей для возведения небольших сооружений.

Помимо этого, алюминиевый швеллер нашел применение в изготовлении легких офисных перегородок, в оборудовании различных помещений (бытовая техника, мебель), а также в производстве дверей и окон и при их установке. Алюминиевый швеллер может быть задействован для сооружения рекламных конструкций и торгового оборудования.
