Схемы подключения теплообменника

В рамках данной публикации мы не станем описывать способы изготовления печек, а сразу перейдем к обвязке. Если вы желаете самостоятельно сделать водонагревательную печь, рекомендуем ознакомиться с отдельными руководствами:

  • самодельный обогреватель для гаража на твердом топливе и отработке;
  • инструкция по каминной и печной кладке;
  • варочной плиты с водяным котлом.

Если вы приобрели заводскую печь с теплообменником, внимательно изучите прилагаемую инструкцию. В документации всегда указаны диаметры патрубков и способы соединения водяного контура с отопительными приборами. Обычно применяется 2 схемы:

  1. Открытая система с гравитационным (конвективным) течением теплоносителя.
  2. Радиаторная сеть закрытого типа с принудительным движением воды от насоса.


Использовать в данной схеме циркуляционный насос не обязательно, но принудительное движение воды заметно ускоряет прогрев

Самотек организуется за счет увеличения диаметров магистралей и уклонов горизонтальных участков. Минимальное сечение разводящего коллектора при гравитационной схеме – 32 мм (дюйм с четвертью), величина наклона – 3…5 мм на 1 погонный метр. Открытый расширительный бак стоит в верхней точке, туда уходит весь воздух, попадающий в систему.


Группа безопасности на подаче условно не показана, но она должна присутствовать обязательно

При закрытой схеме, показанной выше на рисунке, теплоноситель находится под давлением (минимум 1 Бар «на холодную») и движется под напором насоса. Мембранный расширительный бачок располагается в нижней точке и подключается к обратной магистрали через отсекающий кран. Обязателен монтаж группы безопасности с воздухоотводчиком, манометром и сбросным клапаном.


Пример гравитационной схемы, работающей от кирпичной стационарной печки

Конструкция печи, её особенности

Основными элементами буржуйки являются:

Топочное отделение. Устраивается приблизительно в средней трети печи. Предназначено для сжигания топлива — дров или угля. Оснащается дверкой на боковой стенке печи для загрузки.
Зольник нужен для сбора твёрдых остатков после сгорания дров или угля. От топочной части сверху отделяется колосниками, представляющими собой литые чугунные стержни специальной формы. Зола просыпается в промежуток между ними и попадает в лоток для сбора отходов. В нижней части зольника приваривается днище из листового металла толщиной 1,2–1,5 мм.
Ёмкость с теплоносителем представляет собой бак из листового металла, наполняемого водой или другим теплоагентом. Для этого устройства необходима полная герметичность. В верхней части бака устраивается выходное отверстие для воды, в нижней — обратная труба, по которой остуженный в отопительной системе теплоноситель возвращается.
Дымоотвод устраивается в верхней части корпуса печи, может быть вертикальным, горизонтальным или наклонным. Выводится наружу через стену. Для печей-буржуек обычно применяется труба диаметром 150 мм.
Опорная часть — ножки из профильного металла, обеспечивающие зазор между корпусом и полом не менее 20–25 см. Под них нужно установить защитный металлический лист с подложкой из асбеста

Это особенно важно, если отопительный агрегат устанавливается на полу из сгораемых материалов.

Теплообменники

Устройство этого узла зависит от конструкции печи. Есть разные типы:

  1. Прямоугольные. Такие тепловые агрегаты изготавливаются из листового металла толщиной до трёх миллиметров. Соответственно, теплообменник наиболее технологично сделать в виде рубашки, окружающей топочное отделение. Расстояние между стенками рубашки и корпуса печи зависит от объёма теплообменника. Чем он больше, тем медленнее происходит нагрев теплоносителя в нём. Часто ёмкости устанавливают поверх топочного отделения, но в этом случае становится недоступной варочная поверхность печи.

Прямоугольная форма печи наиболее оптимальна для буржуйки

Цилиндрическая вертикальная буржуйка очень дешёвая

Буржуйка может быть изготовлена из металлической трубы, предназначенной для трубопровода высокого давления

Футеровку можно сравнить с утеплением

Отапливать помещение можно и опилками

Сооружение теплообменника

Схема монтажа теплообменника и накопительного бака.

Можно легко соорудить эффективный котел своими руками . Если он будет выполнен в виде бака, то необходима высококачественная сталь, которая хорошо переносит тепловые нагрузки и коррозию из-за теплоносителя. Кроме того, материал изготовления должен обладать высокой теплопроводностью, чтобы повысить эффективность системы.

Толщина стенок бака должна быть в пределах 4-5 мм, что обеспечивает его прочность с одновременным быстрым прогревом. Стандартных размеров для такого теплообменника не существует, все зависит от конфигурации существующей или планируемой печи. Главное, чтобы высота бака была не менее 500 мм для лучшей циркуляции.

Если же теплообменник будет представлять собой змеевик или другой контур из труб, то тут также есть некоторые нюансы. Трубы для изготовления подобных конструкций должны быть толстостенными и не иметь швов. Если же бесшовную трубу найти затруднительно, то необходимо проварить уже имеющиеся швы, чтобы предотвратить возможную утечку теплоносителя.

Входную трубу лучше всего располагать у верхней части конструкции, а обратка располагается в любом удобном месте. Трубы свариваются не встык, а с фасками, чтобы избежать непроваренных участков, которые будут течь в дальнейшем. Минимальное расстояние между коленями конструкции 5-6 см, чтобы нагрев каждого колена был максимальным. Перед тем как поместить такой котел непосредственно в печь, необходимо наполнить его водой и проверить наличие течей, которые оперативно устраняются.

При помещении котла непосредственно в печь стоит придерживаться уровня, однако допускаются незначительные отклонения.

Оснащение печи-буржуйки водяным контуром

Чтобы устранить этот существенный конструктивный недостаток, такие тепловые агрегаты оснащают дополнительной отопительной системой.

Цель такой доработки состоит в увеличении общей теплоёмкости, что позволит дольше сохранять благоприятную температуру в помещении и, следовательно, реже топить печь.

Нагрев теплоносителя производится непосредственно от топки печи. Для этого есть несколько способов:

  1. Обустройство «карманов» на боковых стенках, в которые наливается теплоноситель.
  2. Установка бака для воды с отводами к системе водяного отопления.
  3. Монтаж коллектора вокруг дымоотвода в непосредственной близости от печи, проходя через который воздух нагревается непосредственно от дымохода.
  4. Установка водонагревателя в топке печи.

Буржуйку можно использовать для водяного отопления

Приступая к изготовлению буржуйки с водонагревателем, домашний мастер ориентируется, прежде всего, на имеющиеся в наличии материалы и сам определяет способ нагрева.

К достоинствам такого устройства отопления относится её быстродействие. Помещение можно прогреть до приемлемой температуры очень быстро, причём поддерживать нужный уровень в течение длительного времени.

К недостаткам можно отнести следующие моменты:

  1. Такая печь требует постоянного внимания и своевременного подогрева в течение суток.
  2. В загородном доме, где вы появляетесь периодически в качестве теплоносителя приходится использовать незамерзающий антифриз или минеральные масла, лучше трансформаторное, но можно и простую отработку. В противном случае вода зимой замёрзнет и разорвёт элементы системы отопления. Ремонт в холодное время суток невозможен.

Печь металлическая с водяной рубашкой обладает высоким уровнем КПД

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму.

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Выбор теплоносителя

Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль

Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется)

Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь

Монтаж

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх

Тогда при монтаже печи важно не нарушить правильный перепад высоты

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы. Преимущества:

Преимущества:

  1. Возможность качественно обогреть несколько помещений с большой площадью.
  2. Равномерное распределение тепла.
  3. Безопасность использования.
  4. Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
  5. Использование датчика температур, который позволяет контролировать работу устройства.
  6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
  7. Относительно невысокая стоимость обслуживания.
  8. Печь функционирует на угле, торфе, дровах и коксовом угле.
  9. Экономичность и экологичность отопительной системы.
  10. Современный дизайн и соответствие любому стилю и интерьеру.

Недостатки:

Котёл снижает полезный объём топливника

Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
Низкий уровень автоматизации

Возможен только ручной контроль.
Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Устройство и принцип работы котла на дровах

Дрова принадлежат к группе твёрдого топлива и имеют возможность на одном уровне с углём использоваться для отопления жилых домов не выше 2-х этажей, а также хорошо применимы при организации воздушного отопления в доме.

Устройство котла на дровах. Источник фото: rgagroup.ru

Водогрейные котлы на дровах условно подразделяются на 2 типа:

  • энергонезависимые, функционирующие с естественной тягой дымовой трубы;
  • наддувные, в которых воздух в топку подается принудительно.

Первые используют технологию простой печи, с единственным отличием — они имеют внутренний водяной контур. Большая топочная камера размещается над зольником, отделенная от него колосниками.

Воздух из комнаты подается в топочное устройство сквозь заслонку в зольнике, и далее продвигается через колосники. Объем подачи корректирует термостат, контролирующий температуру теплоносителя в водяной рубашке котлоагрегата. Управление заслонкой — механическое.

Уходящие газы, образовавшиеся в топочном пространстве с высокой температурой, движутся по жаровым трубам внутреннего теплообменного аппарата, охлаждаются через стенки труб греющей водой.

Исходя из конструктивных элементов котлоагрегата, дымовые газы способны выполнить несколько кругов циркуляции по дымоотводящим трубам, эффективно обмениваясь тепловой энергией с водяной рубашкой.

Принцип действия. Источник фото: stroikabudet.ru

Отдавая свое тепло, летучие вещества, образовавшиеся от сгорания топлива, с дымовыми газами покидают котел отопления с использованием системы дымоотвода.

Энергонезависимый котел на дровах не в состоянии похвастаться хорошим КПД, самое большее — это 70%.

Второй вариант теплогенератора — наиболее производительный, его КПД может достичь 75% за счет принудительной воздухоподачи, осуществляемой приточным вентилятором.

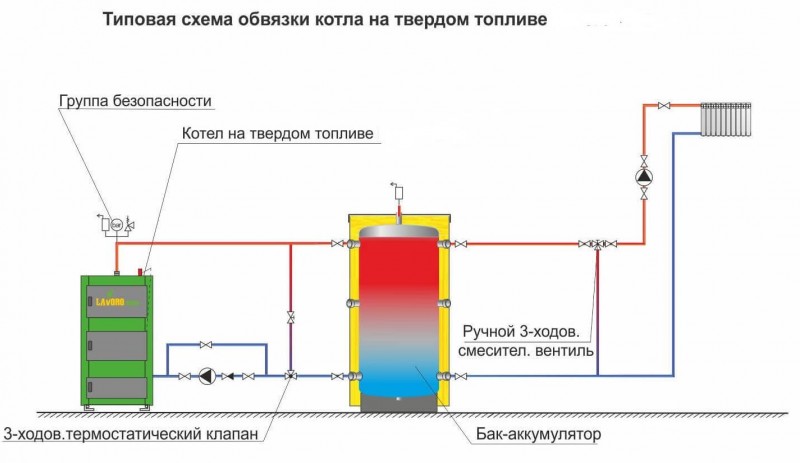

Схема обвязки

Типовая схема подключения котлов для отопления на дровах содержит два базовых узла, разрешающих ей надежно действовать в системах обогрева индивидуального дома. Это группа безопасности и водяная группа с трехходовым клапаном с термоголовкой и датчиком температуры.

К сожалению, из-за своих конструктивных особенностей, данный источник нагрева не может использовать современные системы автоматики и регулирования. Обвязка котла по водяному контуру отопительной сети и выводу дымовых газов осуществляется по принципу противотока, то есть среды движутся навстречу друг другу.

Схема подключения с бойлером

Такая схема дровяных котлов для отопления позволяет снижать температуру уходящих газов. Но, как свидетельствуют реальные КПД дровяных котлов, происходит это не очень хорошо.

Для повышения эффективности всей тепловой схемы рекомендуется в нее включать бойлер косвенного нагрева горячей воды с баком для воды. Он позволяет снижать температуру уходящих газов и дополнительно нагревать горячую воду, при тех же удельных расходах топлива.

Как изготовить буржуйку с водяным контуром своими руками

Для отопления гаражной постройки без существенных материальных затрат можно применить буржуйку с водяным контуром. Весь процесс монтажа системы вполне реально выполнить самостоятельно без помощи опытных мастеров, что позволит сэкономить, убережет семейных бюджет от неоправданных трат.

Своими руками изготовление печи требует от человека некоторых навыков работы с изделиями из металла, сварочным аппаратом. Поэтому опишем все этапы работы подробно далее.

Какие характеристики следует иметь печи в гараже

  1. Компактные размеры.Гараж зачастую имеет довольно ограниченную по размеру площадь, поэтому поместить здесь крупногабаритную печь не выйдет.
  2. Экономичность изготовление и эксплуатации.Изготовить и обустроить печь внутри гаража должно быть максимально доступно по стоимости, а сама она должна экономно расходовать топливный материал.
  3. Вариативность вида топлива.Если предусмотреть возможность топки несколькими отличными между собой видами топлива, то получиться оптимизировать расходы на их закупку. К примеру, осенью можно топить пеллетами, а зимой – дровами.
  4. Максимальная комфортабельность для пользователя.Достигнуть этого качества гораздо легче, если изготавливаешь агрегат своими руками.

Необходимые материалы и инструменты

Актуальные при работе материалы и инструменты во многом зависят от выбранной формы печки и конструкции из труб. Для обогрева буржуйка в гараж может быть круглой, квадратной, прямоугольной. Круглые модели требуют закупки трубы или металлического бочонка с диаметром от 30см и толщиной стеночек – 5 мм.

Также часто буржуйку изготавливают из б/у газового баллона. Если же хочется создать квадратную или прямоугольную модель, потребуется листовой металл. Чтобы изготовить дымоотвод подберите трубу с диаметром от 10 см, толщиной – 1 мм. ой печи-буржуйки можно использовать старый газовый баллон.

В процессе работы нужны такие инструменты:

  • сварка с минимальной силой тока 200 А;
  • набор молотков;
  • щетка с металлическими прутиками высокой жесткости;
  • болгарка, диаметр круга к которой составляет 12,5 см;
  • плоскогубцы.

Изготовление буржуйки

Итак, у вас в большом количестве заготовлены на зиму дрова, дровяная печь, поэтому в приоритете. Расскажем о том, как ее смастерить самостоятельно. Прежде чем, начинать выполнять разметку, сварочные работ и монтаж агрегата внутри автодома, потребуется переодеться в рабочую форму. Это позволит избежать риска ожогов или ссадины в процессе работы.

Далее выполните следующую последовательность действий:

Определитесь с актуальной толщиной стен буржуйки, что повлияет на актуальную толщину листового материала, актуального для работы. Выполните раскрой материала, согласно составленному чертежу, отложите в сторону днище, стенки изделия, пронумеровав детали с внутренней стороны.

Установите днище на минимальной высоте от пола – 30 см, что позволит снизить риск нагревания пола. Затем скрепите днище печи со стеночками, но не с передней, при помощи сварочного аппарата. Также с обратной стороны основания изделия крепятся ножки из металла.

Важно! Все элементы конструкции должны соединяться строго под прямым углом, фиксируются сварным аппаратом тавровым швом. Между топкой и поддувалом следует организовать три-четыре отверстия для изъятия золы с шагом в 5 см

Ниже потребуется прорезать проем для поддувального отсека.

Далее присоедините к конструкции переднюю стенку с заранее обустроенными проемами под дверки. Сбоку отверстий зафиксируйте навесы для крепления дверок топочного отсека, поддувала. Оснастите дверки засовами.

Проверьте сварные швы на предмет дефектов. Далее, приварите верхнюю сторону печки и дымоотводную трубу.

Монтаж водяного контура

Водяное отопление в гараже с помощью буржуйки можно реализовать самому.

Для этого потребуется:

  • установить радиаторы;
  • подсоединить металлопластиковые трубы к печи и радиаторам;
  • установить арматуру для регулировки на участках выхода и входа;
  • выполнить монтаж расширительного бака, чтобы уберечь трубы от разрыва при работе системы.

Особенности конструкции и принцип действия

Камин с водяным контуром представляет собой комбинацию твердотопливного или газового устройства с традиционным декоративным очагом. Устанавливать подобные конструкции можно в любом жилом помещении, например, в столовой или гостиной, т.к. их внешний вид прекрасно впишется в интерьер.

Главное отличие водяного камина — работа на систему отопления. С его помощью можно обогреть не только комнату, в которой он установлен, но и все здание. Внутри устройства установлена водяная рубашка, объемом в среднем 40 л, подключаемая к общей СО. Наличие воздушных каналов позволяет поддерживать процесс горения за счет попадания через них кислорода. Во время горения дров или углей в топке камина, вода подогревается и передается по всем подключенным трубам и радиаторам. В некоторых моделях теплоноситель поступает в систему водоснабжения, обеспечивая хозяев дома горячей водой для бытовых нужд.

Печь-камин с водяным контуром может комплектоваться дополнительными элементами, например нагнетающим насосом. С его помощью происходит надежная циркуляция воды, что обеспечивает поддержание оптимальной температуры теплоносителя.

Обязательным является наличие расширительного бачка. Его установка проводится в зависимости от типа конструкции камина. В открытых системах емкость монтируется в самой высокой точке дома, в закрытых — в любом удобном месте.

Для изготовления корпуса водяного камина используется котельная сталь толщиной 4-5 мм или чугун 8 мм. Снаружи устройство покрывается огнеупорной краской для придания ему красивого внешнего вида. Изнутри топка обкладывается жаропрочной плиткой.

Как выглядит камин с водяной рубашкой

Отдельного внимания заслуживает пеллетный камин с водяной рубашкой. Работает он не на дровах, а на специальных гранулах — пеллетах, которые значительно увеличивают производительность отопительного прибора. В подобных устройствах процесс подачи топлива наполовину автоматизирован. Пеллеты загружаются в бункер, а оттуда поступают в топку. Все происходит автоматически, а пользователю необходимо лишь прослеживать заполняемость бункера и вычищать золу из топки.

Уход и обслуживание буржуйки

Печь прослужит вам долго, если вы будете соблюдать правила ухода за ней:

  1. Сборник конденсата, устанавливаемый на дымоходе, нужно открывать еженедельно для слива воды.
  2. Перед началом отопительного сезона дымоход нужно прочистить от сажи специальным инструментом.
  3. В процессе эксплуатации корпус печи и трубу необходимо регулярно осматривать на предмет проникновения дыма в помещение.
  4. Контролировать состояние приточной и вытяжной вентиляции.

Самостоятельно изготовленные металлические дровяные печки могут быть не только эффективными, но и стать истинным украшением интерьера помещения. Но помните о необходимости соблюдения правил монтажа и эксплуатации.

В частных домах, как правило, основным источником получения и образования тепловой энергии является печь, которая может быть представлена самыми разнообразными вариациями. Такой отопительный агрегат может работать на любом топливе, но не смотря на это, самым популярным является твёрдое: дрова, уголь и прессованные опилки. Также для отопления больших по площади или двухэтажных домов идеально подходят печи буржуйки, оборудованные водяной рубашкой, которые в свою очередь соединяются с радиаторами отопления и батареями в помещениях, позволяя равномерно и достаточно быстро обогреть каждый закуток.

Оглавление

Буржуйка с водяным контуром имеет ряд своих положительных и отрицательных характеристик, качеств, подробней ознакомившись с которыми в данной статье, вы сможете решить для себя, подходит ли вам такой отопительный агрегат или нет.

Основные виды

Сооружая печное водяное отопление, можно пойти по одному из двух путей:

  1. Если в доме уже имеется печь, то необходимо изготовить змеевик для установки внутрь конструкции. Этот прием применяется нечасто по причине своей трудоемкости. В таком случае довольно непросто изготовить топливник под имеющиеся габариты конструкции.
  2. Сооружение тепловой установки своими силами, с учетом размеров регистра. Если все сделать правильно, гарантируется надежность и долговечность службы печи. Сугубого внимания заслуживают внутренние размеры рубашки. Ее толщина должна начинаться от 4-5 см, во избежание угрозы закипания воды. Чтобы уберечься от проблем с циркуляцией теплоносителя, обычно монтируют подходящую помпу.
  3. При выборе толщины стенок за ориентир берутся теплотворные возможности выбранного топлива. Если в качестве энергоносителей предполагается использовать исключительно дрова, то достаточно будет и 3-х мм. Если планируется использовать уголь, толщину следует увеличить до 5 мм. Расстояние от регистра для печи до ее стенок рекомендовано в пределах 10-20 мм. Это позволит полностью нивелировать тепловое расширение металлических элементов, сохранив их от преждевременного разрушения.

4 Твердотопливный котел в открытой схеме

Система отопления с открытой расширительной емкостью считается наиболее подходящей для котлов на дровах. Если произойдет резкий скачок температуры и давления, то такая система останется работоспособной. Отсутствие электрического оборудования в схеме позволяет устанавливать и применять такой вид отопления в отдаленных районах.

Если сравнивать с газовым оборудованием, то чугунный твердотопливный котел с водяным контуром в отопительной системе обходится гораздо дешевле. Но у открытой схемы существует и ряд недостатков:

  1. 1. Появление коррозии в трубопроводах, так как система открыта для свободного доступа кислорода.
  2. 2. Быстрое испарение теплоносителя из расширительного бака.
  3. 3. Большая разница между температурой теплоносителя в разных частях контура.

Для правильной естественной циркуляции котел монтируется минимум на 0,5 м ниже уровня радиаторов, а расширительная емкость — выше остального оборудования. Трубопроводы по периметру устанавливают с некоторым уклоном от котла и с наименьшим количеством запорной арматуры.

5 Закрытая система отопления

В закрытой системе отопления с использованием твердотопливного котла устанавливается герметичный буферный бак. Такая схема защищает от испарения теплоносителя и воздействия кислорода.

Также емкость выполняет функции теплового накопителя, что повышает эффективность дровяного котла. В обвязку обогревателя устанавливается бак, емкость которого вмещает не менее 1/10 объема теплоносителя всей системы.

При поломке подкачивающего устройства есть возможность перейти на естественную циркуляцию. Насос обычно устанавливается на обратную линию, между буферным баком и котлом.

Такая установка помогает продлить срок службы циркуляционной помпы, так как в обратном трубопроводе температура теплоносителя несколько ниже. Если даже вода в котле закипит, то насос сможет продолжить работу, снижая температуру теплоносителя в системе трубопроводов.

Рекомендации

Система отопления, использующая дрова в качестве основного топлива, очень удобна. Она не требует соблюдения строгих правил устройства, чтобы не допустить утечки газов.

Но в то же время, ей нужно правильно пользоваться. Так как это одна из самых старых конструкций подобного типа, были составлены основные рекомендации, которые позволят увеличить эффективность.

Дрова не должны все время гореть. Чтобы большая часть тепла не выходила через дымоход, нужно организовать обедненную кислородом смесь воздуха в топке.

Это сделать достаточно просто. Посредством поддувала, растапливаются дрова, после этого, дверца топки закрывается.

Из-за того, что проникновение воздуха затруднено, дерево будет не гореть, а тлеть. Благодаря этому вы будете тратить намного меньше дров.

Также существует практика помещения в топку запаянной с двух сторон трубы, в которую наливается вода. В одном месте делается небольшая дырочка, через которую выходит пар, замедляющий процесс горения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
