9 плюсов и 3 минуса утепленной шведской плиты

Выбор утеплителя

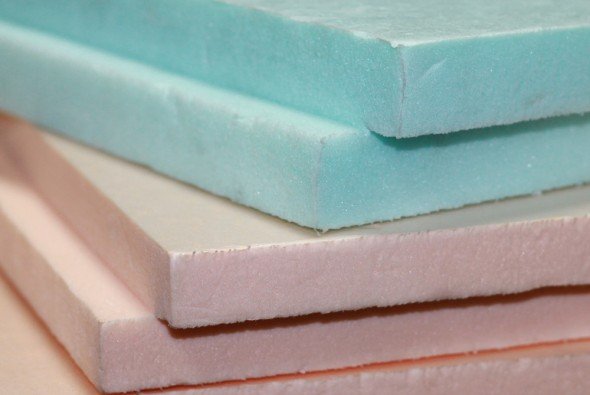

Экструдированный пенополистерол — лучший утеплительный материал для фундамента

Ввиду особенностей конструкции фундамента вся нагрузка от постройки приходится на слой утеплителя. Поэтому к выбору теплоизоляционного материала стоит отнестись очень серьёзно. Он должен быть максимально прочным и влагостойким. Для этих целей эксплуатируется экструдированный пенополистерол. Этот материал является экологически чистым, не содержит токсичных веществ, имеет отличную тепло- и звукоизоляцию и обладает высокой прочностью на сжатие и паронепроницаемостью. Помимо этого, преимущества пенополистерола заключаются в следующем:

• не выделяет вредных для здоровья веществ;
• не подвержен образованию трещин;
• материал является биостойким, то есть различная живность и микроорганизмы им не «интересуются»;
• устойчив к разложению;
• обладает высокой воздухопроницаемостью;
• огнестоек.

Единственным недостатком пенополистерола является низкая стойкость к воздействию химических соединений. К примеру, при контакте материала с ацетоном он будто растворяется, превращаясь в вязкую субстанцию.

Общая информация

плитного основания

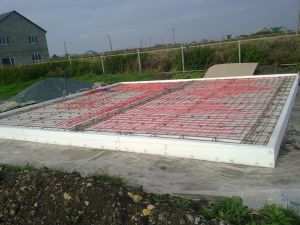

Строительство УШП заключается в расположении на ровном участке мощной железобетонной плиты, которая, в силу большой площади, имеет низкое удельное давление на грунт. В результате такая основа просто перемещается вместе с подвижками почвы, не испытывая деформаций.

Особенностью УШП является наличие достаточно толстого слоя утеплителя между грунтом и плитой, полностью отсекающего ее от контакта с подложкой.

Важно: такая конструкция делает невозможным теплообмен между почвой и фундаментом, отчего значительно повышается теплоснабжение здания. При этом все коммуникации расположены в толще плиты, там же устроен теплый пол

Говоря про фундамент шведская плита: технология работ обеспечивает удачное размещение большого количества труб, производимое при строительстве фундамента, но в то же время такое решение исключает доступ к трубам в случае каких-то неисправностей. Кроме того, в силу особенностей конструкции, нет возможности построить подвал. Тем не менее технология УШП по достоинству оценена строителями и набирает все больший вес среди населения. Это происходит благодаря сочетанию преимуществ и недостатков.

Сравнение УШП с ленточным фундаментом

Если строить каркасный дом, площадь которого будет такая же, то есть около 200 м², то площадь застройки такого дома будет 8×9 м, или 72 м².

Длина подошвы этого дома будет 8 × 2 + 9 × 2 + 9 = 43 м ( необходима всего одна промежуточная стена для опирания лаг первого этажа), ширина под каркасный дом в два этажа будет 33 см (возьмем 40), высота та же 20 см.

1. Бетон под подошву 43 × 0.4 × 0.2 = 3.44 м³. Стоимость 11.700 рублей
2. Площадь бетонного пола (8-1,2) × (9-0,8) около 50 м², при толщине 10 см понадобится около 5 м³ или 17000 рублей)
3. Под стены: длина наружных стен 43 м Объем бетона 43 × 0.2 × 2.5=21,5 м³. Стоимость 73.100 рублей

Итого расход бетона для фундамента будет около 102.000 рублей.

Арматура для подошвы и горизонтальная арматура для стен около 200 кг или 4800 рублей (2 горизинтальных прута для подошвы и 1 прут посередине высоты стены, и 1 прут в верхней части стены. Всего 4 длины стен плюс 2×9 м.)

Вертикальная арматура №16 на расстоянии 1 м общая длина арматуры 43 × 2.5 = 108 м 108 м х 1.58 кг=171 кг или 4100 рублей

Стоимость арматуры 9.000 рублей.

Сетка под стяжку 100 м² × 250 руб/м² = 25.000 рублей

Гравий 72 м² × 0,1 м = 7 м³ Стоимость гравия около 13000 рублей

Перекрытие по деревянным балкам

1. Доски около 2 кубов по 7000 рублей = 14000 рублей.
2. Черновой пол OSB 18 мм шпунтованная около 300 руб за 1 кв/м 22.000 рублей.
3. Утеплитель 72 × 0.2 × 1800 = 26000 рублей.

Итого стоимость перекрытия ориентировочно составит 62.000 рублей. (Хотя эту стоимость не нужно прибавлять к стоимости фундамента, поскольку она относится к стоимости пола первого этажа и одни пол подвала у нас уже подсчитан. Но мы все же сложим, чтобы доказать, что и в этом случае подвал выходит дешевле УШП.)

Стоимость материалов для фундамента каркасного дома вместе с полом подвала и полом первого этажа составит 241.400 рублей или почти в два раза дешевле утепленного мелкозаглубленного фундамента, коим является УШП. Я не знаю как можно отрицать очевидные факты, чтобы не понять преимущество строительства каркасного дома с подвалом. Конечно, вам нужно потратиться на лестницу, на отделку, если вы хотите превратить это помещение в жилое. Несомненно, что придется вызывать экскаватор, чтобы вырыть котлован, при этом не стоит думать, что дешевле будет рыть вручную. Возможно, понадобится вывезти грунт, хотя его можно использовать на участке, например, для создания альпийской горки. Также нужно будет сделать гидроизоляцию стен подвала с наружной стороны, но при использовании утеплителя, это будет стоить не слишком дорого, нынче продаются специальные пленки для гидроизоляции, которые стоят относительно недорого, и не требуют специальных навыков и инструментов.

Если в доме есть подвал, то на основном этаже не нужна котельная, не нужна прачечная, не нужны различные кладовые и комнаты могут быть меньшего размера, потому что не нужно будет в них хранить кучу сезонных вещей, которые бывают нужны раз в год. Следовательно для поддержания чистоты и порядка в жилых помещениях будет требоваться меньше времени, и вы сможете тратить его на отдых и развлечения.

Почему же у американцев, канадцев и шведов получается экономить на фундаменте, строя непрактичную плиту? Потому что у них нет таджиков! Шутка, но в ней правда, правда в том, что их строительные рабочие получают нормальную зарплату, минимум которой регулируется государством и с которой платятся налоги. Поэтому, если добавить зарплату оператора экскаватора, водителей и бетонщиков, то стоимость строительства у них возрастает в разы по сравнению со стоимостью материалов. Ясное дело, выкопать яму глубиной 50 см дешевле, чем 150 см, построить низкую стену тоже дешевле, вот только когда у вас лопнет труба под этим фундаментом, тогда ремонт будет значительно дороже, чем просто вызвать сантехника.

Основные технические требования под УШП фундамент

Утепленный фундамент: делаем сами

Конечно разобравшись в преимуществах, необходимо четко представлять и какие технические требования выдвигаются к данному типу оснований. Их множество, поэтому лучше всего более детально их рассмотреть.

Они следующие:

• общая несущая плита, в обязательном порядке должна делаться из железобетона, при этом ее толщина должна быть в параметрах 120 – 180 миллиметров, из этого следует, что сама по себе конструкция не слишком массивная;
• на протяжении всего периметра конструкции, должны быть сделаны ребра жесткости в виде выдвигающихся лент из общего монолита, их расчет необходимо делать заранее, так как именно на них будут располагаться несущие стены всего дома, а размеры ребер жесткости не должны быть меньше 300 х 300 миллиметров;
• перед тем, как начинается строительство такого фундамента, на плане дома необходимо провести расчет, также и всех внутренних стен помещения, хоть и такие перегородки не будут выполнять роль несущих стен, а будут выполнять роль внутренних стен, под них в обязательном случае возводятся также ребра жесткости (внутренние), промежуток между ними не должен превышать длины 4 миллиметров, а идеальный размер 200 х 200 миллиметров;
• следующая особенность, это расчет глубины фундамента, конечно профессионалы говорят, что вместе с подушкой, которая делается обязательно, толщина такого основания не должна превышать 600 миллиметров, но если планируется строительство цокольного этажа, тогда в расчет будет браться его высота.

Что думают люди про УШП

— Согласно практики строительства утепленных мелкозаглубленных фундаментов, в качестве такого фундамента может использоваться как плита с полами по грунту, так и ленточный фундамент и постоянный деревянный фундамент, поэтому первое утверждение верно, а второе не совсем, УШП используется для домов, где средняя температура не опускается ниже 18°С (зимой можно уехав, выключить отопление, но не более, чем на 3 недели). Это означает, что для гаражей и бань УШП совсем не подходит, хотя в них тоже можно утеплить плиту снизу.

Надо чтобы шведская была. На худой конец финская. И домик каркасный запилить.

Под плиту нужно готовить основание. На плодородный грунт вы ее не поставите, правильно? Значит 50-60 см грунта долой. Сама плита толщиной 30 см, плюс под ней утеплитель 10 см (хотя под пол по грунту и 5 см будет достаточно — это из неявной экономии) итого 40 см. Получается у вас уровень чернового пола минус 10 см от уровня земли. Что делаем? делаем подушку. Но не только из-за высоты, но и по технологии положено замещение грунта на непучинистый. Под пятно застройки+под отмостку. А это 20 м3 щебня/песка (или приблизительно 25 т.р.) на каждые 10 см подъема. Подняли на 40 см — 100 т.р. выложили, на 60 см — 150 т.р. И это только за материал, без укладки, без трамбовки. Вы скажете, позвольте, так под полы по грунту тоже поднимать основание! Да, но это не 20 м3, а 14 м3 за 10 см. Кроме того мы можем плитами перекрытия перекрыться и все равно останемся не только с высоким полом но и с солидной экономией в кармане.Плита конечно же имеет право на существование. Но это НЕ универсальное, НЕ дешевое, НЕ экономичное решение, как многие ее преподносят.

1. Основание нужно готовить под любой фундамент и практически, на любых грунтах (разве что на скалистых не нужно).
2. Толщина плиты 30 см это перебор, если имелся ввиду пол по грунту, то 10 см достаточно, чтобы выдержать ванную с водой, а подошва фундамента для Московской области должна быть минимум 50 см ( глубина промерзания 135-140 см), южнее

-В общем, я давно убедился в том, что идеальный вариант литье ленты плюс укладка готовых плит. Меньше гемора в подготовке. Практичнее — есть доступ в подполье. Либо полы по грунту — дешевле, но нет доступа в подполье — это для тех кто умеет все хорошо планировать.УШП идеален для какого-нибудь подмосковья где много торфяников и болот. Для мест где грунтовые воды очень близко к «уровню земли».

В этой фразе видно, что человек думающий, правда укладка готовых плит не слишком хорошее решение — дешевле и практичнее деревянное перекрытие, но тут как кому нравится, если хочется быстрее разрушить суставы ног, то делайте бетонное перекрытие.

Имейте ввиду что ушп предназначена для каркасных и деревянных домов. То есть легких. Не нужно пытаться на ушп построить кирпичный дом.

Не верно. УШП это тот же ленточный фундамент с полами по грунту, на нем можно строить любой дом, только бетона и арматуры потребуется больше, и обязательная геология и расчет инженера.

Возможные проблемы и способы их предотвращения

1. От правильного расчёта толщины фундамента зависит устойчивость и долговечность здания. Если плита будет чрезмерно массивной, то дом будет давать усадку. Недостаточно мощное основание может способствовать перекосу стен и появлению трещин. На сложных грунтах проектирование лучше доверить специалистам.
2. В межсезонье строительство на участках с высоким уровнем грунтовых вод может быть затруднено. В этом случае требуется провести комплекс мероприятий по осушению основания под утеплённую шведскую плиту. Для этого вокруг фундамента роют траншею, в которой обустраивают дренаж. В отдельных случаях укладка дренажных труб может понадобиться и под подошвой плиты.
3. Количество бетона, которое понадобится для заливки УШП, измеряется кубометрами. Растекающийся раствор оказывает сильное давление на опалубку, что может привести к её изгибам и повреждениям. Чтобы этого не произошло, по внешнему периметру ограждающего сооружения через каждые 0.5 м в землю вбивают деревянную опору и устанавливают распорные брусья.
4. Заполнение плиты стараются выполнить в один приём, поскольку нарушение монолитности структуры может вызвать появление трещин на границе отдельных порций бетона. Тем не менее, если нет возможности залить форму за один раз, то процесс разделяют на несколько этапов, располагая отдельные слои бетона горизонтально.
5. При обустройстве армирующего каркаса следят за тем, чтобы металлические стержни были покрыты слоем бетона толщиной не менее 3 см. В противном случае влага может проникать внутрь железобетонной конструкции, постепенно разрушая фундамент. По этой же причине не допускается монтаж армопояса на вертикальных стержнях, вбитых прямо в грунт.

Видео: как построить утеплённую шведскую плиту за 2 дня

При сооружении утеплённого фундамента следует проявить максимальную скрупулёзность и аккуратность — скандинавская технология не потерпит российского «на авось». Если вы привлечёте к проекту ещё несколько человек из числа своих родственников и друзей, то работу можно будет закончить за 2–4 дня в зависимости от сложности и трудоёмкости конструкции.

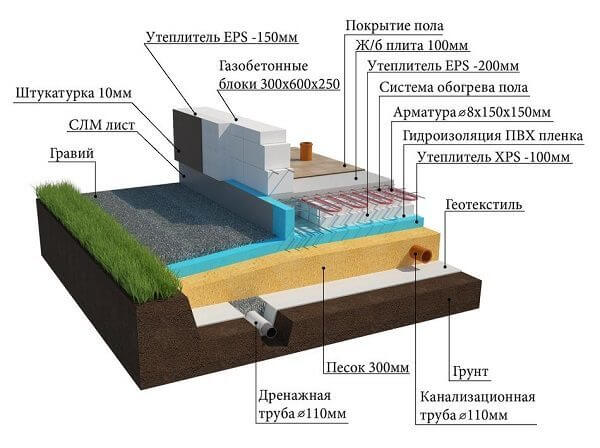

Конструкция

относится к мелкозаглубленным плитным фундаментам

Углубление выкапывается примерно на метр с каждой стороны больше, чем полагается по чертежам постройки. Периметр углубления оборудуется дополнительной канавкой, в которую укладывается дренажная труба для отвода воды из подготовительных слоев. Для такого материала, как шведская плита технология укладки имеет свои особенности.

Правильное устройство УШП предполагает такие действия, как подготовка, которая состоит из слоев щебня и песка, уложенных поочередно и уплотненных проливанием водой. Затем укладывается слой гидроизоляции, засыпается еще одним слоем щебня и начинается сооружение опалубки.

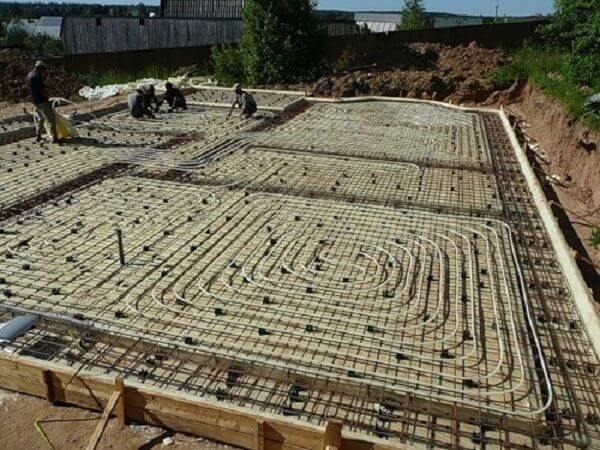

Параллельно с этим раскладывается утеплитель для УШП, таким образом, чтобы он плотно покрывал всю площадь и стены опалубки. Параллельно производится армирование УШП и монтаж коммуникаций и теплого пола. По окончании этих работ производится заливка опалубки бетоном, который должен быть выдержан до состояния первичной кристаллизации не менее 2 недель.

К сведению: следует отметить, что плита имеет ребра жесткости для усиления под несущими стенами.
