Устройство и принцип работы диода при прямом и обратном включении

Основные разновидности диодов – не полупроводниковые и полупроводниковые

Первый вид широко использовался в эпоху радиоламп, до начала масштабного применения полупроводников. В колбе, являющейся корпусом радиодетали, мог быть специальный газ или вакуум. Надежность и мощность газонаполненных (вакуумных) диодов не вызывает нареканий, однако крупные габариты и необходимость прогрева для выхода на рабочие характеристики, ограничивает применение.

Для работы требовалось предварительно разогреть один из электродов – катод. После чего внутри лампы возникала электронная эмиссия, и между рабочими электродами протекал ток (в одном направлении).

Усилитель собран из вакуумных диодов

Полупроводниковые диоды. Рабочим элементом является полупроводниковый материал с интегрированными контактами-электродами.

Поскольку кристалл может работать в любых условиях (ток протекает непосредственно в его теле), необходимости помещения в вакуум или особую газовую среду нет. Требуется лишь механическая защита, ибо все полупроводниковые материалы хрупкие.

Такие детали компактны, для их изготовления требуется меньше материала, да и себестоимость ниже. Поэтому до 95% современной элементной базы – это именно полупроводниковые диоды.

Виды диодов

Все диодные элементы можно разделить на 2 большие группы: неполупроводниковые и полупроводниковые. Первая группа состоит из 2-х видов: вакуумных (кенотронов) и наполненных газом (стабилитронов с тлеющим или коронным разрядом, игнитронов и газотронов).

Вакуумные диоды – лампы с двумя
электродами, один из них выполнен в виде нити накаливания. При открытии
электроны движутся от плюса к минусу. При изменении направления движения тока
прибор почти полностью закрывается, движение электронов прекращается.

Из газонаполненных диодных элементов на
данный момент используются лишь газотроны с дуговым разрядом (стабилитроны),
наполненные инертным газом и паром ртути и оснащенные оксидными термокатодами. Основная
особенность – способность выдать высокое напряжение на выходе и работать с
токами в несколько десятков ампер.

Полупроводниковые диоды – это емкости
небольшого размера, из которых удален воздух.

Внутри размещаются 2 электрода:

• плюсовой
  (с электропроводностью p);
• минусовой
  (с электропроводностью n).

Маркировка SMD диодов — справочник кодовых обозначений

Маркировка SMD диодов фирмы Hewlett Packard

#	Конфигурация	Тип корпуса	Цоколевка
	Одиночный диод	SOT23	D1a
2	Два последовательно включенных диода	SOT23	D1i
3	Два диода с общим анодом	SOT23	D1j
4	Два диода с общим катодом	SOT23	D1h
5	Два отдельных диода	SOT143	D6d
7	Кольцо из четырех диодов	SOT143	D6c
8	Мост из четырех диодов	SOT143	D6a
9	Перевернутая четверка диодов	SOT143	–
B	Одиночный диод	SOT323	D2a
C	Два последовательно включенных диода	SOT323	D2b
E	Два диода с общим анодом	SOT323	D2c
F	Два диода с общим катодом	SOT323	D2d
K	Два отдельных диода	SOT363	D7b
L	Три отдельных диода	SOT363	D7f
M	Четыре диода с общим катодом	SOT363	D7g
N	Четыре диода с общим анодом	SOT363	D7h
P	Мост из четырех диодов	SOT363	D7i
R	Кольцо из четырех диодов	SOT363	D7j
T	Диод с низкой индуктивностью	SOT363	–
U	Последовательно-параллельная пара диодов	SOT363	–

Маркировка SMD диодов в цилиндрических корпусах

Тип	1 полоса	2 полоса	Эквивалент
BA682	Красная	Нет	BA482
BA683	Красная	Желтая	BA483
BAS32	Черная	Нет	1N4148
BAV100	Зеленая	Черная	BAV18
BAV101	Зеленая	Красная	BAV19
BAV102	Зеленая	Красная	BAV20
BAV103	Зеленая	Желтая	BAV21
BB219	Нет	Нет	BB909

Маркировка диодов и диодных сборок

Наименование	Маркировка	Кол-во диодов	Обратное напр.	Прямой ток	Время рас.	Емкость диода	Корпус
LL 4148	…	один	70 В	100 мА	4 нс	4,0 пФ	mini-МELF
BAS 216	…	один	75 В	250 мА	4 нс	1,5 пф	SOD110
BAT254 NEW	…	один	30 В	200 мА	5 нс	10 пФ	SOD110
BAS 16	JU/A6	один	75 В	200 мА	6 нс	2,0 пФ	SOT23
BAS 21	JS	один	200 В	200 мА	50 нс	5 пФ	SOT23
BAV 70	JJ/A4	2 диода	70 В	250 мА	6 нс	1,5 пФ	SOT23
BAV 99	JK, JE, A7	2 диода	70 В	250 мА	6 нс	1,5 пФ	SOT23
BAW 56	JD, A1	2 диода	70 В	250 мА	6 нс	2,0 пФ	SOT23
BAT54S	L44	2 шотки	30 В	200 мА	5 нс	10 пФ	SOT23
BAT54C	L43	2 шотки	30 В	200 мА	5 нс	10 пФ	SOT23
BAV23S	L31	2 диода	200В	225 мА	50 нс	5 пФ	SOT23

Маркировка стабилитронов BZX84

Тип	Маркировка	Uст при 5мА min	Uст при 5мА nom	Uст при 5мА max	Max R ДИФ	Uст в диапазоне -60 … +125°С
BZX84C2V7	W4	2,4B	2,7B	3,1B	85 Oм	-0,06%
BZX84C3V0	W5	2,8B	3,0B	3,2B	85 Oм	-0,06%
BZX84C3V3	W6	3,1В	3,3В	3,5В	85 Ом	-0,06%
BZX84C3V9	W8	3,7В	3,9В	4,1В	85 Ом	-0,06%
BZX84C4V3	Z0	4,1B	4,3B	4,5B	80 Ом	-0,03%
BZX84C4V7	Z1	4,4В	4,7В	5,0В	80 Ом	-0,03%
BZX84C5V1	Z2	4,9B	5,1B	5,3B	60 Ом	0,03%
BZX84C5V6	Z3	5,2В	5,6В	6,0В	40 Ом	0,03%
BZX84C6V2	Z4	5,8В	6,2В	6,6В	10 Ом	0,05%
BZX84C6V8	Z5	6,4В	6,8В	7,2В	15 Ом	0,05%
BZX84C7V5	Z6	7,1В	7,5В	7,9В	15 Ом	0,05%
BZX84C8V2	Z7	7,7В	8,2В	8,7В	15 Ом	0,06%
BZX84C9V1	Z8	8,8В	9,1В	9,5В	20 Ом	0,05%
BZX84C10	Z9	9,4В	10,0В	10,6В	20 Ом	0,07%
BZX84C12	Y2	11,4В	12,0В	12,7В	25 Ом	0,07%
BZX84C15	Y4	13,8В	15,0В	15,6В	30 Ом	0,08%
BZX84C18	Y6	16,8В	18,0В	19,1В	45 Ом	0,08%
BZX84C20	Y8	17,8В	20,0В	21,0В	45 Ом	0,08%

Маркировка стабилитронов BZT52

Тип	Маркировка	Uст при 5мА min	Uст при 5мА nom	Uст при 5мА max	Max R ДИФ	Uст в диапазоне -60 … +125°С
BZT52-C3V3S	W4	3,1B	3,3B	3,5B	95 Oм	-0,055%
BZT52-C3V9S	W6	3,7B	3,9B	4,1B	95 Oм	-0,050%
BZT52-C4V3S	W7	4,0В	4,3В	4,6В	95 Ом	-0,035%
BZT52-C4V7S	W8	4,4В	4,7В	5,0В	75 Ом	-0,015%
BZT52-C5V1S	W9	4,8B	5,1B	5,4B	60 Ом	-0,005%
BZT52-C6V8S	WB	6,4B	6,8B	7,2B	8 Ом	0,045%

Как проверить SMD компоненты

Диоды низкочастотные (таблеточное исполнение)

Диоды Д133-400, Д133-500, Д133-800, Д143-630, Д143-800, Д143-1000, Д253-1600 предназначены для применения в цепях постоянного и переменного тока частотой до 500 Гц в электротехнических устройствах общего назначения. Диоды устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

Диоды низкочастотные лавинные предназначены для применения в устройствах общего назначения частотой до 500 Гц. Диоды допускают воздействие вибрационных нагрузок в диапазоне частот 1-100 Гц с ускорением 49м/с2, многократных ударов длительностью 2-15 мс с ускорением 147 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2. Диоды ДЛ 161-200, ДЛ 171-320 имеют штыревое исполнение. Анодом диодов является медное основание, катодом — гибкий вывод. Диоды ДЛ 123-320, ДЛ133-500 имеют таблеточное исполнение. Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на корпус диода.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

• если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
• некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
• при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Самостоятельное изготовление

Выпрямительные однофазные мосты обычно не являются дефицитными радиодеталями, поэтому их можно купить и выбрать по необходимым параметрам практически в любом радиомагазине. Но не всегда есть на это время, поэтому нужный мост можно собрать и своими руками. Для этого понадобится подготовить:

1. Четыре одинаковых по своим характеристикам диода. Можно в принципе брать и любые, но следует понимать, что общие параметры моста будут определяться самым слабым элементом.
2. Монтажный провод.
3. Паяльник.
4. Пинцет.
5. Флюс и припой.
6. Бокорезы.
7. Электрическую схему диодного моста выпрямителя.

После того как всё подготовлено, на первом этапе залуживают выводы диодов. Для этого ножки радиоэлементов смазываются флюсом, и на них с помощью разогретого паяльника переносится олово, образующее тонкий слой. На следующем этапе диоды соединяются согласно схеме.

Для этого необходимо знать, где у элемента катод, а где анод. На схеме аноду соответствует вершина треугольника, а катоду — основание. На самом же элементе обозначается только анод. Это может быть полоска, точка или условно-графическое обозначение, смещённое к одному из выводов.

Затем берутся два элемента, и анод одного соединяется с катодом другого. Аналогичное действие повторяется и для оставшихся элементов. В итоге получается пара, каждая из которых состоит из двух диодов. Далее, между собой спаиваются катоды, а поле — аноды. После того как диоды соединены к точкам пайки, подсоединяются проводники, формирующие выводы устройства. На последнем этапе конструкция проверяется с помощью мультиметра.

Принцип работы

При пропускании электрического тока через p-n-переход в прямом направлении носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Не все полупроводниковые материалы эффективно испускают свет при рекомбинации. Лучшие излучатели относятся к прямозонным полупроводникам (то есть к таким, в которых разрешены прямые оптические переходы зона-зона), типа AIIIBV (например, GaAs или InP) и AIIBVI (например, ZnSe или CdTe). Варьируя состав полупроводников, можно создавать светодиоды для всевозможных длин волн от ультрафиолета (GaN) до среднего инфракрасного диапазона (PbS).

Диоды, сделанные из непрямозонных полупроводников (например, кремния, германия или карбида кремния), свет практически не излучают. Впрочем, в связи с развитием кремниевой технологии, активно ведутся работы по созданию светодиодов на основе кремния. Советский жёлтый светодиод КЛ 101 на основе карбида кремния выпускался ещё в 70-х годах, однако имел очень низкую яркость. В последнее время большие надежды связываются с технологией квантовых точек и фотонных кристаллов.

Что такое диод, и для чего он нужен?

Прежде всего, рассмотрим классификацию радиоэлементов. Поскольку вакуумные и газонаполненные диоды являются скорее экзотикой, рассматривать будем лишь полупроводниковые приборы.

Классификация по назначению:

Выпрямительные. Самый распространенный тип элемента. Применяется для получения постоянного тока из переменного. Для этого применяются специальные выпрямительные схемы – мосты.

Выпрямительные сборки настолько популярны, что они выпускаются сразу в готовом виде, диоды имеют общий корпус и четыре контакта с маркировкой.

Детекторные. Используется способность детали детектировать сигнал. Применяется в основном в радиоприемниках. Многие радиолюбители знакомы с термином «детекторный приемник». Его работа построена на детекторном диоде.

Импульсные. Исходя из названия, применяются в импульсных схемах.

Смесительные. Используются в системах преобразования высокочастотных токов в сигналы промежуточной частоты.

Ограничительные. На них строятся схемы защиты аппаратуры от скачков напряжения.

Умножительные. Их сфера применения – умножители напряжения.

Генераторные. Используются в генераторах частоты.

Настроечные и параметрические. Используются в схемах с управляемыми характеристиками, для настройки и поддержания параметров.

В зависимости от назначения, диоды бывают:

• Низкочастотными;
• Высокочастотными;
• Для работы со сверхвысокими частотами (СВЧ).

Классификация конструктивного исполнения:

Диод Шоттки.

В качестве полупроводника используется металл, вместо классического p-n перехода. За счет этого, диод имеет мизерное падение напряжения при прямом токе. Широкое применение такой конструкции ограничено существенным недостатком – при значительном обратном токе диод быстро выходит из строя. Эта особенности учитывается при его проверке.

Как проверить диод Шоттки? Контроль мультиметром в режиме «проверка диода» может показать положительный результат, даже при пробитом полупроводнике. Необходимо замерять сопротивление между рабочими электродами в прямом и обратном подключении в режиме «прозвонка».

Тестер в одном случае показывает низкое сопротивление, а в другом – бесконечно большое. Такой диод исправен.

При подозрении на «пробой» проведите измерение в диапазоне «20 кОм». Сопротивление обратному току должно быть бесконечно большим. При значении 1-2 кОм – диод неисправен.

Посмотрите видео на тему: «Как проверить диод Шоттки мультиметром».

Стабилитрон. Способность давать стабильные токи в режиме пробоя – особенность диода, которая применяется в стабилизаторах напряжения. В данном случае конструктивный недостаток применяется как основная характеристика. Как проверить диод-стабилитрон мультиметром? Также, как обычный диод. Напряжение тестера не способно организовать пробой с обратным током.

Стабистор. Назначение такое же, как у стабилитрона, но зависимость напряжения от силы тока тут меньше. Поэтому стабисторы применяются для меньших напряжений.

Диод Ганна. Эти детали вообще не имеют p-n перехода в полупроводниковом кристалле. Его работа основана на собственных эффектах монокристалла, в отличие от перехода в классическом диоде. Применяется в диапазонах СВЧ

Внимание! Проверка диода мультиметром невозможна. Для этого применяются стенды СВЧ

Варикап. Некая смесь диода с конденсатором. Емкость зависит от обратного напряжения p-n перехода. Применяются в радиосвязи, на них строятся колебательные контуры.

Фотодиод.

При попадании световой энергии на чувствительный элемент – в p-n переходе возникает разность потенциалов. Замкнув цепь, мы получаем электрический ток. Принцип фотодиодов применен в солнечных элементах электростанций. Широкое распространение эти элементы получили в датчиках освещенности и движения.

Как проверить фото-диод тестером? Подключиться к электродам в режиме измерения постоянного напряжения и направить не кристалл мощный свет. На шкале появится значение напряжения.

Светодиод.

На этом элементе остановимся подробнее. Элемент работает так же, как обычный полупроводниковый диод. Пропускает ток лишь в одном направлении. Однако его кристалл начинает излучать свет при определенной силе тока. Для усиления яркости, место p-n перехода покрывают люминофором. В результате сила света может достигать десятков люменов на одном кристалле.

Подбирая различные материалы, можно получить любой спектр – от инфракрасного до видимого (разных цветов), и ультрафиолетового.

Как определить, где плюс и минус

Определить полярность светодиода можно несколькими способами:

• визуально (по длине ножки, по внутренней части колбы, по толщине выводов);
• при помощи измерительного устройства (мультиметра, тестера);
• путем подключения питания;
• по технической документации.

Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.

 Определяем зрительно

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.

Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.

У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.

С помощью подключения питания

Найти соответствующие электроды можно путем подачи напряжения малой величины. С помощью такого способа можно также определить исправность прибора. Потребуется источник постоянного тока (например, батарейка или аккумулятор). Светодиод нужно приложить к контактам. При правильном подключении и поднятии напряжения до 3 В диод будет загораться, а его насыщенность и яркость будет расти. Если подключение произошло неверно и полярность не соблюдена, светодиод не засветится.

Дополнительно можно подключить последовательно токоограничивающий резистор с сопротивлением выше 600 Ом. Это обезопасит светодиод от пробоя.

Применение мультиметра

Мультиметр – профессиональное устройство, помогающее определить не только плюс и минус светодиода, но и найти короткое замыкание в электросети, провести диагностику электронных компонентов, замерить основные параметры. С помощью мультитестера можно также определить цвет свечения у диода и пригодность к применению.

Произвести проверку мультиметром можно тремя способами:

1. Переключатель мультитестера устанавливается в положение «Проверка сопротивления – 2 кОм». Щупами нужно коснуться электродов светодиода. Когда красный щуп коснется анода, а черный – катода, на дисплее появится число от 1600 до 1800. В ином случае или при неисправности на экране будет высвечена 1. Минус способа – отсутствует засветка кристалла.
2. Переключатель нужно поставить в «прозвонка, проверка диода». Когда красный щуп коснется анода, а черный катода, светодиод начнет светиться. В ином случае диод никак не отреагирует.
3. Для последнего способа щупы не потребуются. В большинстве моделей есть два гнезда, около которых есть обозначения Е и С – эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но для светодиода это способ также подходит. Если в отверстие С будет помещен катод, светодиод загорится. Это самый быстрый и эффективный метод.

Определение с помощью технической документации

В документе к светодиоду можно найти достаточное количество информации о производителе, характеристиках, в том числе о полярности. На одно устройство паспорт выдается редко, его можно получить при покупке большой партии компонентов.

Найти информацию можно самостоятельно, если знать марку светодиода. По таблицам с техническими характеристиками данной модели можно найти способ подключения и где плюс, а где минус.

SMD маркировка электрических элементов

Принцип нанесения обозначений состоит в зашифрованной передаче сведений о размерах и электрических параметрах чипа. Существует условное деление по количеству выводов и величине корпуса элементов:

Чип конденсаторы

Существуют два основных типа конденсаторов — электролитические (корпус имеет форму цилиндра) и керамические или танталовые (корпус выполнен в виде параллелепипеда). На маркировке электролитов всегда присутствуют значения емкости и напряжения, а на керамических образцах — нет. Минус (катод) электролитов обозначен полоской, расположенной на верхней стороне корпуса.

Маркировка SMD
резисторов

Маркировка представлена несколькими знаками — цифрами и буквами. Две первые цифры означают номинал, а третья (и четвертая) — порядок, или количество нолей. Например, число 322 означает 3200 Ом или 3,2 кОм. Иногда используется разделитель R, играющий роль запятой. Так, обозначение 3R2 значит 3,2 кОм. Или 0R32 — 0,32 кОм.

Есть специальные резисторы, выполняющие функции предохранителей или перемычек. У них нулевой номинал сопротивления.

Размеры SMD устройств
стандартизированы и связаны с маркировкой. Так, чипы диодов, резисторов или
конденсаторов типоразмера 0805 имеют параметры 0,6 × 0,8 × 0,23 дюйма
(длина-ширина-высота).

SMD индуктивности

Форма и размеры корпусов дросселей и катушек индуктивности имеют те же величины, что и у резисторов или конденсаторов. Обозначение состоит из 4 цифр. Две первые — длина, другие — ширина чипа, выраженные в десятых долях дюйма. Например, маркировка дросселя 0805 значит, что его длина — 0,08, а ширина — 0,05 дюйма.

SMD диоды и
транзисторы

Диодные чипы могут быть выполнены в виде бочонка или параллелепипеда (брикета). Все размеры полностью соответствуют параметрам резисторов, что упрощает разработку печатных плат. Учитывая специфику работы диодов, для которых необходимо соблюдать полярность, на отрицательном выводе или рядом с ним имеется полоска. Она обозначает катод, что позволяет избежать ошибок при монтаже.

На поверхности чипа может находиться только код, который не дает полной информации о параметрах детали. Поэтому существуют специальные информационные массивы — datasheet, располагающие сведениями о всех параметрах и возможностях элементов. Если необходимы полные данные о свойствах, которыми обладают транзисторы, datasheet дает возможность получить подробную информацию.

Используются корпуса двух типов:

• SOT;
• DPAK.

Помимо транзисторов в таком
формате могут выпускаться диодные сборки, использующиеся в выпрямителях и
драйверах.

Принцип работы диодного моста

Диод в цепи переменного напряжения

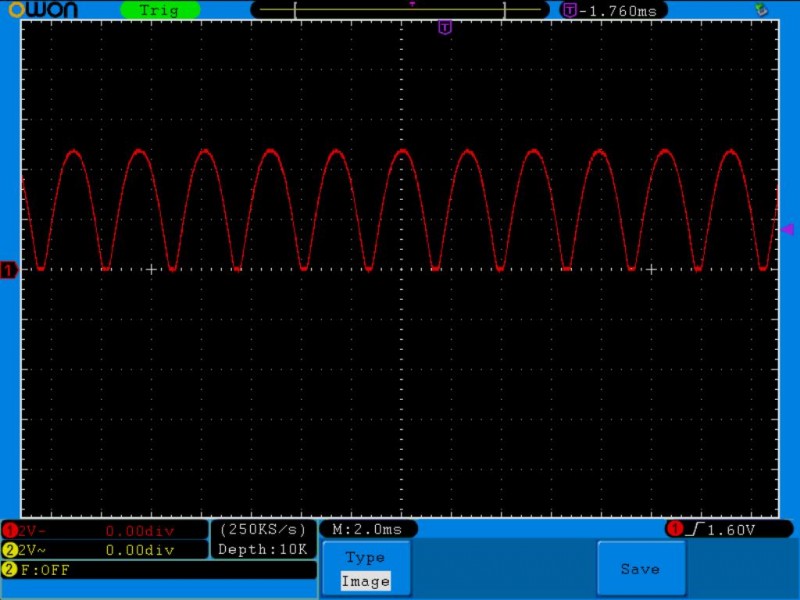

Итак, в статье про диод мы рассматривал, что будет на выходе диода, если подать на него переменный ток. Для этого мы даже собирали вот такую схему, где G – это синусоидальный генератор. С клемм X1 и X2 уже снимали сигнал.

Мы на диод подавали переменное напряжение.

А на выходе после диода получали уже вот такой сигнал.

То есть у нас получилось вот так.

Да, мы получили постоянный ток из переменного, но стоило ли это того? В этом случае у нас получился постоянный пульсирующий ток, где половина мощности сигнала была вообще вырезана.

Как работает диодный мост в теории

Как вы знаете, переменный ток меняет свое направление несколько раз в секунду. Поэтому, его можно разбить на положительные полуволны и отрицательные полуволны. Положительные полуволны я пометил красным, а отрицательные – синим.

Для того, чтобы диодный мост работал, ему нужна какая-либо нагрузка. Пусть это будет резистор. Следовательно, когда на диодный мост приходит положительная полуволна, протекание тока через него будет выглядеть вот так.

Как вы видите, при положительной полуволне не задействованы диоды, которые я показал штриховой линией.

После положительной полуволны приходит отрицательная полуволна, и в этом случае протекание тока в диодном мосте выглядит так.

В этом случае, диоды, которые работали при положительной полуволне, при отрицательной полуволне они отдыхают). Эстафету принимает на себя другая пара диодов. Можно даже сказать, что в диодном мосте они работают попарно. Одна пара диодов работает на положительную полуволну, а другая пара – на отрицательную.

Обратите внимание на нагрузку. На нее всегда приходит одна и та же полярность тока при любом стечении обстоятельств

Работа диодного моста на практике

Давайте и мы посмотрим, что получается на выходе диодного моста, если подать на него переменное напряжение. Для этого возьмем 4 простых кремниевых диода и соединим их в диодный мост

Важно, чтобы диоды были одной марки

На вход диодного моста будем подавать переменное напряжение, и посмотрим, что у нас получается на выходе.

Итак, на вход я подаю вот такой сигнал.

На выходе получаю постоянное пульсирующее напряжение.

Здесь мы видим, что отрицательная полуволна в диодном мосте не срезается, а превращается в положительную. Мощность сигнала при этом не теряется, так как отрицательная полуволна просто инвертируется в положительную полуволну. Ну разве не чудо?

Наблюдательный читатель также может заметить, что амплитуда сигнала чуть-чуть просела. Если мы на вход подавали синусоидальный сигнал с амплитудой в 6 Вольт, то на выходе диодного моста имеем чуть меньше 6 Вольт, а точнее где-то 4,8 Вольта. Почему так произошло? Дело все в том, что на кремниевом диоде падает напряжение 0,6-0,7 Вольт. Так как переменное напряжение проходит через 2 диода при каждой полуволне, то на каждом диоде падает по 0,6 Вольт. 2×0,6=1,2 Вольта. 6-1,2=4,8 Вольта.

Теперь можно с гордостью нарисовать рисунок.
