Шлифовальный станок по дереву своими руками

Содержание:

Выбираем ленту
Самостоятельное изготовление шлифовального станка
Диск или лента? И привод
- Видео: самодельный торцевой гриндер
- Муфта
Для мастеров своего дела предлагаем купить гриндер ленточный
- Гриндеры от компании STZ
Схема конструкции гриндера
Изготовление шлифовального станка своими руками
- Основание (Рама и шпиндельная коробка) станка
- Шлифовальный стол
Уход и обслуживание
Популярные модели заводских станков
Виды шлифовального оборудования
Конструирование самодельного ленточного шлифовального станка
Техника безопасности при работе на шлифовальном гриндере
Виды деревообрабатывающих станков
Электромотор для станка
- Ремень

Выбираем ленту

Станок с лентой универсальнее с точки зрения функциональности: он делает все, что дисковые модели, плюс еще много чего. Сразу заметим, что вариантов самодеятельных моделей ленточных шлифовальных станков великое множество.

Главное – знать и придерживаться трех правил:

Абразивная сторона ленты должны быть настроена очень четко, чтобы ее касалась только заготовка, которая шлифуется.
Лента должны быть равномерное натянута в любой момент времени и вне зависимости от вида работ.
Скорость движения станка должна быть разной и должна зависеть только от одного: вида детали и характера шлифовки.

Самостоятельное изготовление шлифовального станка

Схема подключения наушников

В домашних условиях профессиональное оборудование окупается нескоро в связи с нерегулярным использованием. Можно изготовить ленточный шлифовальный станок своими руками, чтобы сэкономить финансы на приобретении такого инструмента.

Самодельный плоскошлифовальный станок имеет основные конструктивные составляющие – двигатель, станина и барабаны.

Как сделать шлифовальный станок? Для станины лучше подобрать металлический лист, минимальные размеры которого 500х180х20 мм. Чем больше габариты рабочей поверхности, тем удобней и больше разных деталей можно будет обработать

Важно сторону станины, к которой будет прикреплена площадка с электродвигателем, обработать очень ровно

С этим может помочь справиться фрезерный станок или гильотина. Площадка для двигателя должна быть из листа металла с габаритами 180х160х10 мм. Но обязательно нужно проверить, соответствуют ли её габариты размерам двигателя. Лист крепится к станине несколькими болтами.

В качестве двигателя самодельного ленточного шлифовального станка может выступать мотор от стиральной машинки.

Двигатель стиральной машинки

Подбирать электродвигатель стоит с мощностью до 3 кВт и скоростью вращения около 1500 об/мин

Важно зафиксировать агрегат на площадке крепко и надёжно

Чтобы станок по дереву своими руками работал эффективно, скорость движения ленты должна быть около 20 м/с. Для обеспечения такого режима диаметр барабанов должен быть 200 мм.

С такими параметрами отпадает необходимость в использовании редуктора. Ведущий барабан присоединяется к валу двигателя напрямую, а ведомый барабан свободно вращается на валу в подшипниках.

Для экономии финансов можно в качестве барабанов использовать самоделки:

Изготовить квадраты 20х20 см из листов ДСП.
Составить стопку толщиной 24 см из выпиленных квадратов.
Из сложенного таким образом пакета выпилить диск диаметром 20 см. При изготовлении барабанов нужно учитывать, что в разрезе диаметр наружной части должен быть меньше диаметра центральной части на 2–3 мм. Это обеспечит нахождение ленты по центру барабана.

Ширина шлифовальной ленты должна быть 200 мм в соответствии с шириной барабанов.

Нужно выбирать соответствующую ширину шлифовочной ленты

Для её изготовления можно взять наждачные полосы, аккуратно склеив их между собой. В качестве хорошего основания может быть брезентовая ткань.

Чтобы лента при движении не проскальзывала, рекомендуется барабаны обтянуть резиной. Например, можно воспользоваться камерами для мопеда или велосипеда. Желательная высота слоя из резины должна быть 3 см.

Изготовив ленточный шлифовальный станок, можно получить в комплекте не только оборудование для шлифовки деревянных заготовок, но и инструмент для качественной заточки режущих металлических предметов.

Диск или лента? И привод

Как и чем отрезать трубу

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

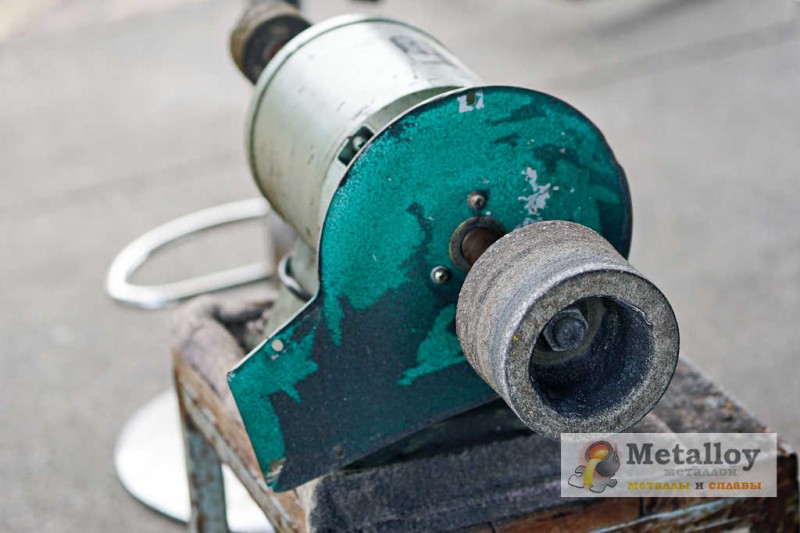

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

Для мастеров своего дела предлагаем купить гриндер ленточный

Грузоподъёмный кран

Купить по доступной цене гриндер в Москве могут все, кто занимается обработкой металлических изделий в промышленных масштабах и для бытовых целей. Область применения данного вида оборудования очень широкая благодаря его высоким техническим и эксплуатационным свойствам и качеству обработки изделий.

Описание оборудования

Гриндер ленточный представляет собой ленточную машину для шлифовки с высокой скоростью работы. Целый ряд преимуществ перед другими точильными инструментами и шлифовальными станками ставит ленточный гриндер на несколько ступенек выше в квалификационном ряду данного типа оборудования:

Высокая скорость обработки металлических поверхностей, что позволяет максимально сократить процесс шлифовки.
Исключаются прожиги при шлифовке изделия: значительная протяженность рабочей ленты гриндера и ее лучшее охлаждение вне обрабатываемой зоны позволяют уменьшить температуру металлической поверхности.
Универсальность ленточного гриндера заключается в возможности обрабатывать поверхности из различных материалов: черных, цветных металлов и их сплавов, нержавеющей стали, пластика и дерева.
Быстрая переналадка гриндера: замена ленты при необходимости получения разной шероховатости обрабатываемого изделия занимает не более 30 секунд.
Большой ассортимент сменных лент позволяет обрабатывать различные поверхности с желаемой чистотой обработки.
Возможность изменения наклона прижимной площадки гриндера ленточного допускает шлифовку плоскостей различных форм.

Если вам для осуществления производственной деятельности, понадобится оборудование для шлифовки, зачистки или полировки деталей из разных материалов, то наилучший вариант купить гриндер ленточный в нашей компании. Мы гарантируем высокое качество реализуемого оборудования, внимательное и профессиональное обслуживание.

Обратившись в нашу организацию, вы получите именно такой ленточный гриндер, который вам необходим для обработки изделий. Высококвалифицированные консультанты предоставят вам необходимую информацию и помогут подобрать наиболее оптимальный вариант, соответствующий именно вашим требованиям с наилучшим соотношением цены и качества.

Гриндеры от компании STZ

Сотрудничество с нашей компанией в вопросе покупки гриндера ленточного в Москве принесет целый ряд положительных моментов:

быстрое оформление заказа и профессиональный подход в решении поставленных заказчиком проблем;
индивидуальный подход к каждому клиенту, что позволяет реализовать оборудование, максимально отвечающее требованиям и пожеланиям заказчика;
высокое качество ленточного гриндера для шлифовки, которое будет работать без перебоев и с высокой точностью обработки изделий;
расчет стоимости заказа производится персонально для каждого заказчика, окончательная цена включает стоимость упаковки и транспортировки ленточного гриндера, если доставка изделия по адресу клиента предусмотрена договором.

Коллектив нашей компании состоит из талантливых инженеров и конструкторов, квалифицированных специалистов, что обеспечило нам стабильную и успешную работу на рынке реализации оборудования для обработки изделий.

Гриндер купить в Москве чрезвычайно просто: необходимо зайти на сайт нашей компании, при необходимости получить необходимую информацию от онлайн-консультанта, в несколько кликов оформить заказ, согласовать сроки исполнения заказа, адрес доставки и стоимость.

Производственный потенциал нашей компании обеспечит высокое качество заказанного у нас ленточного гриндера и вы останетесь довольны сотрудничеством с нами.

Заказ товара на сайте www.grinderstz.com происходит по следующему алгоритму:

1) Выбираете нужный Вам товар и добавляете его в корзину.

2) Оплачиваете онлайн или офлайн товар который выбрали.

3) Предоставляете данные для транспортной компании.

4) Получаете товар в транспортной компании (доставку до адреса можно заказать).

Мы делаем станки «Левша» для Ваших мастерских!

В нашем интернет магазине можно купить товары наших партнёров.

Рады сотрудничеству! Гриндеры для работы руками всех размеров, покупайте онлайн.

Полное наименование организации ИНДИВИДУАЛЬНЫЙ ПРЕДПРИНИМАТЕЛЬ ПОЗДЕЕВ ПЕТР ВЯЧЕСЛАВОВИЧ

Юридический адрес организации 141017, РОССИЯ, МОСКОВСКАЯ ОБЛ, Г МЫТИЩИ, УЛ ГОРЬКОГО, 15

ИНН 502913246650

ОГРН 313502919000042

Расчетный счет 40802810400000373877

БанкАО «ТИНЬКОФФ БАНК»

Юридический адрес банка Москва, 123060, 1-й Волоколамский проезд, д. 10, стр. 1

Корр.счет банка 30101810145250000974

ИНН банка 7710140679

БИК банка 044525974

Гриндеры «Левша» можно купить по безналичному расчету.

Ждём Ваши заявки!

Схема конструкции гриндера

Отличие ленточного гриндера от привычных шлифовальных станков состоит в применении для обработки шлифовальной ленты, а не диска. Это позволяет подбирать нужную степень зернистости и обрабатывать значительные площади.

Установленная в натяжной прибор абразивная шина передвигается вращением приводного вала. Шлифовка производится при соприкосновении поверхностей детали и движущейся шины.

Схема гриндера.

Устройство гриндеров не отличается от конструкции стационарных дисковых станков. Основные элементы:

Система барабанов. Предназначена для установки шины. Состоит из приводного и нескольких ведомых валов.
Станина. Конструкция элемента зависит от назначения для определённого типа обрабатываемого материала. Для древесины применяется облегчённая станина, для металлических – более мощная.
Натяжная система. Используется для поддержания шины в постоянно натянутом положении.
Электрический блок из электродвигателя и управляющего узла. Как дополнительный элемент включается узел повышения/снижения оборотов на базе ременной передачи.

Изготовление шлифовального станка своими руками

Процесс создания станка мы состоит из создания его конструктивных элементов, а каждый создание каждого элемента мы подробно разберем, разбив на последовательные технологические операции. К каждой операции мы приложим фото, а в конце статьи поместим видео всего процесса создания шлифовального станка своими руками.

Основание (Рама и шпиндельная коробка) станка

Как отмечалось ранее – данный станок делается на база уже существующего (созданного ранее) сверлильного станка, поэтому, чтобы не дублировать информацию, предлагаем ознакомиться с технологией и процессом в соответствующей статье, там все детально описано. Таким образом, считаем, что рама и шпиндельная коробка уже готовы. Вот их внешний вид.

Шлифовальный стол

Шлифовальный стол имеет перевернутую П-образную конструкцию и довольно прост в изготовлении. Необходимо напилить следующие заготовки:

Деталь	Ширина х Длина х (Высота)	Материал
Боковая стенка	120 х 120	Фанера 10 мм
Нижняя часть	120 х80	Фанера 10 мм
Элементы жесткости	120 х 25 х 20	Массив
Направляющая	200 х 30х 40	Массив
Столешница	200 х 200	Фанера 10 мм

Теперь начинаем сборку. Затем собираем основание стола. Для этого крепим саморезами боковые стенки в торец нижней части стола. Получается перевернутая «П-образная» конструкция.

Далее крепим к элементам жесткости столешницу с помощью саморезов.

Теперь пришло время установить направляющую. Она является силовым элементом, поэтому место ее соединения нужно промазать клеем и дополнительно прижать саморезами.

Должна получится вот такая конструкция.

Затем необходимо установить этот стол на основание с помощью прижимных элементов (проще говоря, дощечка с болтом по центру).

Устанавливаем их снизу основания, болтами наверх. Устанавливаем шлифовальный стол на основание (направляющей вниз) и фиксируем гайками.

Шлифовальный станок готов.

Уход и обслуживание

Работа шлифовальных станков сопровождается выделением больших количеств пыли. Для ее удаления используются мощные местные вытяжные установки. Если они отключены, использовать оборудование нельзя — это угрожает здоровью работника. Однако, полностью избавиться от пыли невозможно, поэтому по окончании работы следует сразу же тщательно очистить станок при помощи промышленного пылесоса и щетки.

Замену абразива производят по мере его выхода из строя или по технологическим условиям обработки. Для сохранения производительности надо иметь запас готовых дисков с установленной наждачкой, или склеенных шлифовальных лент разного типа. Их хранят в закрытом шкафу, чтобы не накапливалась пыль и не деформировалась поверхность ленты.

Во время работы образуется значительный заряд статического электричества. Для его отведения требуется качественное заземление. Необходимо периодически проверять его состояние и восстанавливать при необходимости.

Хотите собрать шлифовальный станок своими руками?

Конечно!Неособо

Виды шлифовального оборудования

Для завершающей обработки деревянных изделий существует несколько видов шлифовального оборудования.

Разновидности, зависящие от типа шлифующей поверхности:

Дисковые. Деталь обрабатывается на рабочем столе перпендикулярно (или под углом) к которому находится наждачный диск, связанный с двигателем. Предназначен для зачистки деталей цилиндрической, конической или шарообразной формы. Производительный и компактный станок.
Барабанный. Рабочий орган оборудования, как уже понятно по названию, является барабаном. Чтобы повысить производительность или совместить черновое и чистовое шлифование монтируют два барабана с разными размерами абразивных зёрен. Предназначен для обработки длинных плоских заготовок (доски, рейки).
Ленточный. Шлифующей частью является лента с абразивным напылением. Станок отличается высокой производительностью и относительно невысокой стоимостью.

Ленточный шлифовальный станок

Типы станков в зависимости от вида обрабатываемой детали:

Круглошлифовальные. С их помощью обрабатывают конические и цилиндрические наружные поверхности заготовок.
Бесцентровые. Предназначены для работы с деталями большой длины или без отверстия по центру.
Внутришлифовальные. Шлифуют отверстия разных форм. Больше всего востребованы в промышленности.
Плоскошлифовальные. Позволяют обрабатывать торцы и периферию круга. Могут оснащаться столами, которые вращаются или перемещаются продольно.

Наиболее востребованы не только в производстве, но и в частном домовладении ленточные плоскошлифовальные станки.

Конструирование самодельного ленточного шлифовального станка

Устройство шлифовального станка.

Главные части станка следующие:

Мотор или двигатель с приводом, работающий на электричестве.
Привод лучше устанавливать рядом с ведущим роликом главного диаметра.
Основание или станина.
Часто фиксируется прямо на полу, иногда эта штука ездит на колесиках – это как вам удобнее и нужнее.
Два натяжных катка – ведущий и ведомый.
Делать из металла или очень прочной древесины с тонким слоем прокладочной резины для предупреждения проскакивания ленты на роли или барабан.
Пружина и рычаг для системы натяжки ленты.
Пружина прижимная, а рычаг крепится к основанию и ведомому катку.
Основание для размещения мотора с приводом.
Для ленты с абразивом нужно использовать бумагу или ткань.
Ее ширина может быть самой разной – в диапазоне от 5-ти до 30-ти см. Уровень зернистости – от 80-ти.
Металлические трубы толщиной от 2-х мм и больше.
Металлические уголки в соответствии с размерами станка.
Специальная магнитная подставка для металлических деталей.
Направляющие типа рельсовых.

https://www.youtube.com/watch?v=GwylmVI7PG8

Схема устройства шлифовального станка.

Этапы работы:

Делаем каркас основания или станины.
– режем уголки по размерам станины;
– свариваем каркас и уголки;
– фиксируем внизу рамы плиту из ДСП для снижения вибрации при работе.
Мастерим рабочую поверхность.
– вырезаем по размеру стальной лист и привариваем его прямо к основанию;
– привариваем рельсовые направляющие к верхней части каркаса;
– делаем каретку из уголков с колесиками для передвижения по направляющим станины;
– с обеих сторон рабочей поверхности монтируем и фиксируем опоры из подшипников;
– фиксируем винт с ручкой на каретке;
Фиксируем электрический двигатель систему подъема рабочей зоны.
Закрепляем опоры передач.
Устанавливаем ленту с абразивным покрытием.
– отрезаем ленту с запасом в несколько сантиметров под углом в 45°;
– склеиваем ее внахлест с промазкой клеем стороны со смытым водой абразивом;
– сушим место склеивания феном;
Готовимся к тестовому пуску станка.
– обрабатываем все детали станка машинным маслом;
– подводим электрическое питание;
– делаем пробным запуск.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

Принцип работы гриндера.

Эти правила следующие:

Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
Следить за состоянием оплетки электрических проводов.
Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

Универсальность использования.
Эффективность.
Надежность.
Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Электромотор для станка

Производительность шлифовального станка будет напрямую зависеть от установленного в его конструкцию двигателя

При сборке самодельного оборудования важно внимательно отнестись к выбору электромотора:

Простые станки можно изготавливать на основе электродвигателя из стиральной машины. Это дешевые модели, которые удивляют своей надежностью, производительностью и долговечностью.
Идеальным вариантом считаются двигатели, которые делают 1000–1500 оборотов в минуту. Мощные электромоторы со скоростью вращения более 3-х тысяч оборотов в минуту небезопасны для самодельных конструкций. Из-за большой нагрузки детали могут не выдержать, и станок сломается.
Оптимальный показатель мощности для самодельного оборудования — 100–200 Вт. Желательно, чтобы мощность можно было повысить до 400 Вт. Большей мощности для самоделки не нужно.
Лучше всего устанавливать трехфазовый двигатель.

Электродвигатель для станка

Ремень

Чтобы приводить шлифовальный круг в движение, необходим качественный ремень. Оптимальная ширина ремня — 12 мм. Более тонкие модели меньше перегружают двигатель, однако они менее долговечны.
