Присадочный станок для мебели: инструкция по изготовлению своими руками

2 Станок своими руками

Теперь разберемся, какие существуют варианты сделать самодельный сверлильный станок, как он реализуется. Конечно, с ЧПУ такое устройство создать вряд ли получится, однако все равно можно достичь хорошего результата.

Также подойдут для копирования модели СПП и Hettich Blue Max. Конечно, создать что-то похожее не требуется, однако учесть какие-то принципы, основы стоит от этих ведущих моделей.

2.1 Станок из фотоувеличителя

Сделать своими руками сверлильно присадочный станок можно из бытового фотоувеличителя. Ранее он использовался для изготовления фотографий в домашних условиях. Сейчас их использование является неактуальным, поэтому эти элементы широко используются не по назначению.

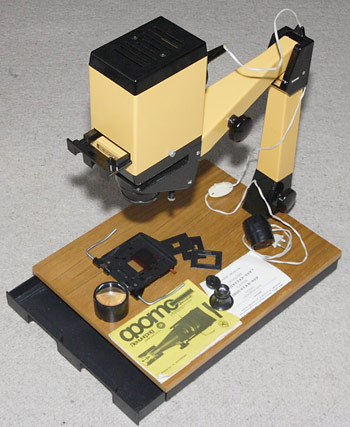

Фотоувеличитель – база конструкции, его основой является рабочий стол. Также он содержит вертикальную стойку с вращательным механизмом.

Конструкция старого фотоувеличителя

Кожух снимается. Устанавливается электрический двигатель и держатель сверла. Как правило, двигатель фиксируется хомутами к пластине, контактирующей с уголками на каретке.

На ось двигателя необходимо надеть патрон, дающий возможность фиксировать сверла диаметром до 6 мм.

Самодельный стационарный сверлильно присадочный станок можно настроить, выровняв вертикальную ось, вдоль которой передвигается патрон и сверло.

И пусть характеристики устройства будут хуже моделей СПП, Hettich Blue Max и Vitap Classic 21, попробовать стоит.

2.2 Станок из электродрели

Подготавливаем по размеру лист органического стекла, чтобы прикрутить его к основанию станка. После этого делаются отверстия, чтобы закрепить двигатель. Он может питаться от напряжения постоянного тока, поэтому нужен блок питания.

Чтобы сделать более мощный агрегат, потребуются иные комплектующие, например, электрическая дрель. Такой подход позволяет отказаться от поиска патрона. Однако в такой конструкции основная сложность будет заключаться в создании передвижного основания.

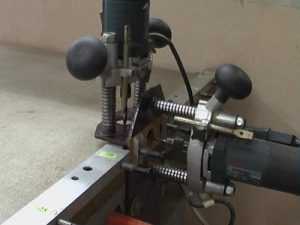

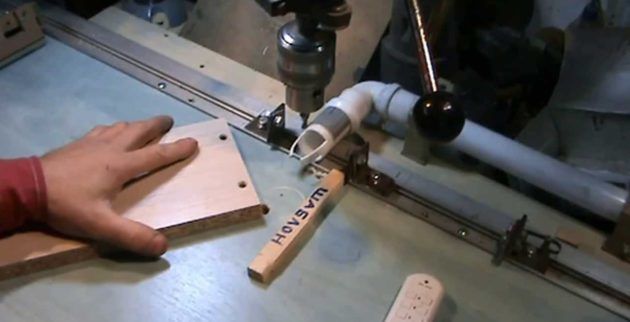

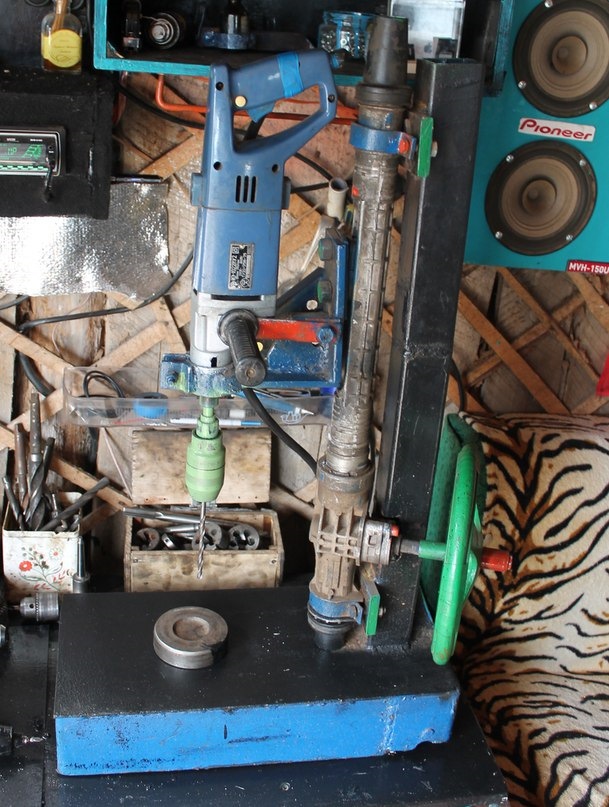

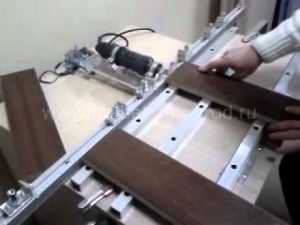

Самодельный сверлильный станок из дрели и рулевой рейки

Можно использовать подъемный стол. Также можно задействовать передвижную опору, на ней фиксируется дрель. Но в таком случае возникает один минус – наличие вибрации, с которой придется бороться.

Дрель нужно фиксировать с применением монтажных скоб. Далее нужно протестировать. Включаем дрель на максимальные обороты, проверяем наличие вибрации. Дальше можно монтировать передвижное горизонтальное основание.

2.3 Станок из асинхронного двигателя (от стиральной машины) своими руками

В барабанных стиральных машинах устанавливается асинхронный двигатель. Такой вариант позволяет создать более сложную конструкцию, поэтому потребуется потрудиться. Нужно помнить, что двигатель имеет больший вес, чем электродрель, а также повышенную мощность. Следовательно, придется позаботиться об обустройстве более прочной стойки и основания.

При этом рекомендуется размещать двигатель поближе к вертикальной стойке. И тут есть один нюанс. Близкое расположение двигателя и стойки усложняет конструкцию, поэтому потребуется установка ременных шкивов.

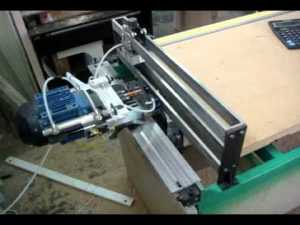

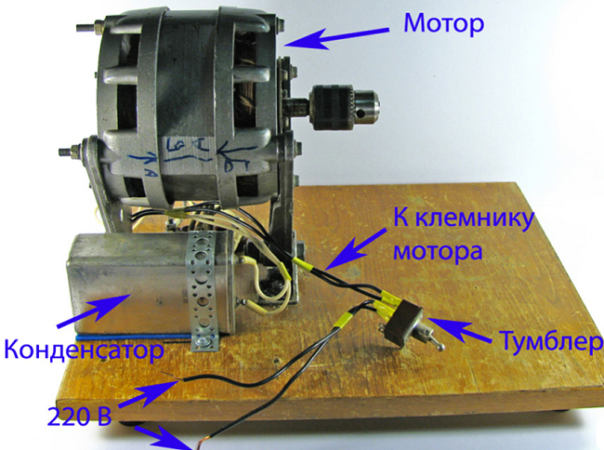

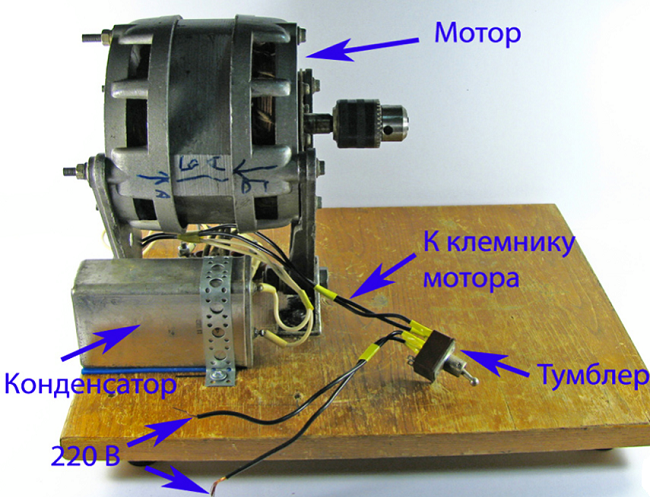

Схема составных элементов сверлильного станка из двигателя от стиральной машинки

Для изготовления такого станка своими руками потребуются такие элементы:

• зажимное кольцо;
• две трубки;
• шестигранник;
• два подшипника;
• шестерня.

На шестигранник надевается шкив и металлическая трубка с кольцом и подшипником. Элементы должны быть плотно соединены, чтобы избежать вибрации.

Регулировочный комплекс создается из шестерни и трубки с надпилами, чтобы в них входили зубья шестерни. В трубку также впрессовывают ось с шестигранником. В дальнейшем сборка станка своими руками осуществляется по аналогу с созданием устройства из дрели.

Напомним, что ориентироваться можно на передовые модели — Forma 85 LCD, Hettich Blue Max, Alfa 21, Maggi Boring System 323.

Присадочный станок для мебели: инструкция по изготовлению своими руками

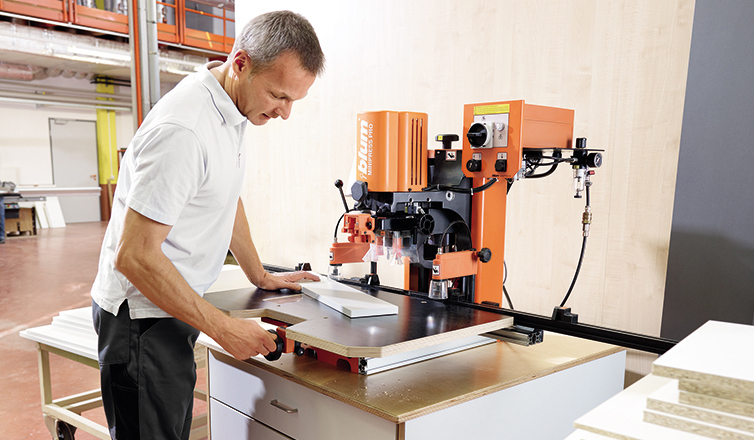

Присадочный станок используется, чтобы сверлить отверстия во время изготовления корпусной мебели.

При этом они получаются очень точные и аккуратные, так как не имеют никаких сколов или вырывов.

Хорошие образцы оборудования дают возможность осуществлять такой процесс не только быстро, но и значительно снизить количество бракованных заготовок.

• Суть
• Виды
• Создание самодельного станка

Суть

За счет использования таких сверлильно-присадочных станков появляется возможность получить правильные отверстия, необходимые в процессе изготовления мебели для крепежей, а также размещения нужной фурнитуры, начиная от штифтов и заканчивая петлями и ручками.

При этом точность расположения, отсутствие брака определяют возможность создания качественных изделий. Дело в том, что во время проектирования мебели каждый элемент строго регламентирован, а если будет какое-либо несоответствие, то собрать подобные варианты не будет представляться возможным.

Важно знать: работа такого устройства осуществляется по агрегатному принципу, то есть одновременно используется несколько одинаковых инструментов, которые закреплены на его головке. Средняя допустимая погрешность на 64 см составляет всего 0.4 мм

Средняя допустимая погрешность на 64 см составляет всего 0.4 мм.

Виды

Исходя из своего назначения, подобные модели можно разделить на следующие группы:

• специальные;
• универсальные;
• специализированные.

Так, варианты универсального типа используются для полной обработки отверстий, начиная от самого высверливания и заканчивая его же обработкой токарными, а также многошпиндельными фрезеровочными инструментами. Его применение является целесообразным в серийном производстве, за счет возможности осуществления сразу множества функций.

Также есть и компактные модели, имеющие небольшую мощность, для использования дома. Модели специализированного типа позволяют осуществлять однотипную работу полностью в автоматическом режиме, при этом происходит обработка одновременно сразу нескольких отверстий (двух и четырехшпиндельные варианты).

Также существует возможность осуществлять его перенастройку, чтобы он выполнял различные функции. Основная часть станков промышленного назначения является именно этим типом.

Специальные варианты необходимы для работы только с одним конкретным типом заготовки и осуществить их перенастройку не представляется возможным. По своей функциональности подобные устройства бывают:

• обычные сверлильно-присадочные;
• позиционные модели;
• полуавтоматические;
• присадочные для петель.

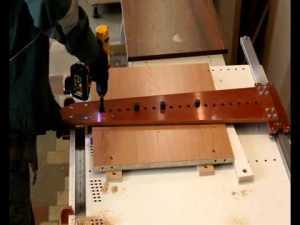

Создание самодельного станка

Используя самую обычную дрель, сегодня возможно даже своими руками соорудить с её помощью присадочник. Для этого потребуются материалы и инструменты:

• стойка для дрели (она может иметь любую конструкцию и быть выпущена любым производителем);
• несколько болтов, имеющих гайки-барашки;
• обычные саморезы;
• лист фанеры подходящей толщины.

Процесс изготовления такого устройства осуществляется в следующем порядке:

1. Сначала нужно вырезать основание нужного размера из подготовленного листа фанеры (20х40 см);
2. Теперь, слева в углу, нужно сделать отверстие, там будет фиксирующий болт, а справа нужен паз для установки второго отверстия. Используя его, будет возможно осуществлять изменение высоты;
3. Далее, применяя саморезы, на основании нужно смонтировать стойку для дрели. После этого делаем отверстие и для сверла. Устройство готово.

Желательно устанавливать подобный агрегат, чтобы основание находилось горизонтально. Это позволит избежать движения заготовок.

Стоит знать: самый большой недостаток конструкций, сделанных своими руками, заключается в том, что они позволяют использовать всего лишь одно сверло, а также для создания отверстий нужно предварительно самим наносить всю разметку.

В общей сложности, соорудить подобный станок самостоятельно не так уж и тяжело. К тому же, подробные инструкции по ходу работ можно посмотреть на видео в интернете и на нашем сайте:

Мой мир

Устройство самодельного агрегата

Станок, сделанный своими руками, обязательно включает составляющие:

1. Основание (параллелепипед, внутри прикреплен механизм перемещения, выключатель, розетка, регулятор оборотов, в основном корпус изготавливают из металлических пластин).
2. Выключатель (позволяет включить устройство для работы, и выключить его).
3. Держатель дрели (металлическая конструкция определенного диаметра, куда вставляется дрель).
4. Ручка перемещения.
5. Ручка регулятора оборотов (позволяет увеличить или уменьшить скорость сверления отверстий).
6. Подставка (прямоугольник, где крепится вся конструкция).
7. Колонка (соединяет основание инструмента с подставкой).

Станок сделать нетрудно. Для этого не нужно приобретать в магазине специальные детали, достаточно старого инструмента, который имеется практически у каждого в гараже.

Самодельный присадочный станок для мебели — Металлы, оборудование, инструкции

Присадочный станок предназначен для сверления отверстий под петли и крепежи в процессе изготовления корпусной мебели. Они выполняют множественные отверстия точно и аккуратно, без вырывов и сколов. Качественное оборудование позволяет ускорить процесс производства, снизить затраты и уменьшить процент бракованных заготовок.

Изготовление присадочного станка для мебели

Присадочный станок используется для сверления отверстий под петли и крепежи во время изготовления мебели. Он предотвращает появление неровностей и сколов на месте крепления деталей. Оборудование можно сделать в домашних условиях своими руками, достаточно лишь иметь необходимые составляющие. Самодельный присадочный станок позволяет получать отверстия с высоким уровнем качества.

Станок, сделанный своими руками, обязательно включает составляющие:

1. Основание (параллелепипед, внутри прикреплен механизм перемещения, выключатель, розетка, регулятор оборотов, в основном корпус изготавливают из металлических пластин).
2. Выключатель (позволяет включить устройство для работы, и выключить его).
3. Держатель дрели (металлическая конструкция определенного диаметра, куда вставляется дрель).
4. Ручка перемещения.
5. Ручка регулятора оборотов (позволяет увеличить или уменьшить скорость сверления отверстий).
6. Подставка (прямоугольник, где крепится вся конструкция).
7. Колонка (соединяет основание инструмента с подставкой).

Cхема присадочнго станка

Станок сделать нетрудно. Для этого не нужно приобретать в магазине специальные детали, достаточно старого инструмента, который имеется практически у каждого в гараже.

Изготовление

Самодельный присадочный станок для мебели изготавливается с использованием разных элементов:

• дрель;
• асинхронный двигатель.

Изготовление с помощью дрели

Чтобы изготовить присадочное устройство из дрели, необходимо подготовить необходимые инструменты:

• стойка для дрели (применяется любой материал, может иметь различную форму);
• болты, в конструкции которых имеются гайки-барашки;
• саморезы;
• фанерный лист необходимой толщины.

После того как будут подготовлены все элементы, можно начинать изготовление присадочного аппарата:

• Сделать основание для устройства из приготовленной фанеры.
• В основном используется прямоугольник со сторонами 20 и 40 см.
• В левом углу делается отверстие для фиксирующего болта.
• В правом углу – паз для осуществления второго отверстия, с помощью него можно регулировать высоту.
• С помощью саморезов изготавливается стойка для дрели, затем сверлится отверстие для самого сверла.

Особенности устройства

Наибольшей популярностью на производствах и мебельных мастерских пользуются два типа станков:

• Присадочный станок с одной многошпиндельной головкой;
• Присадочный станок с несколькими многошпиндельными головками.

Их следует рассмотреть отдельно

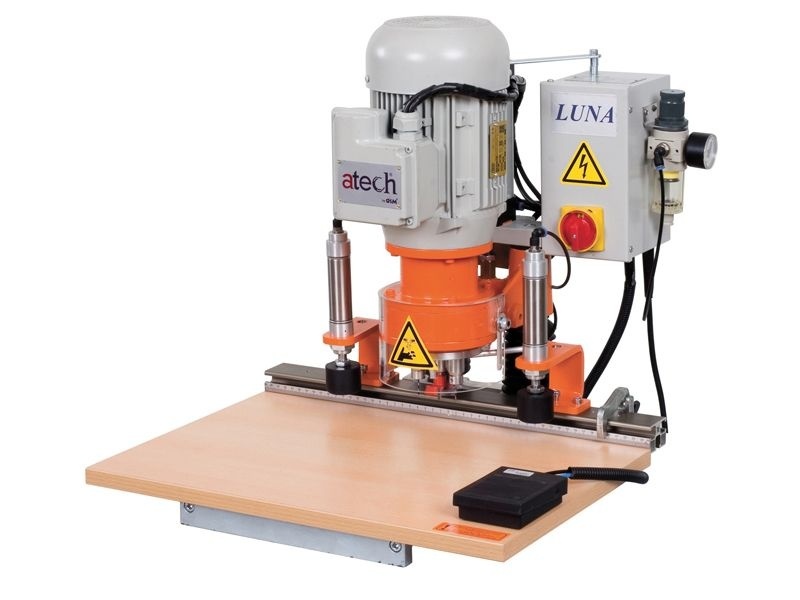

Одна головка

Эта линейка отличается следующим:

1. Заготовку устанавливают на столешницу, где предусмотрены упоры и линейка. Выполняется фиксация. Работа по фиксации обычно возлагается на пневматические прижимы.
2. Установив изделие относительно режущих устройств, запускается двигатель.
3. После запуска мотора шпиндель со сверлами постепенно перемещается к заготовке.
4. Шпиндель движется со скоростью 5-10 м/мин и выполняет отверстия глубиной до 40 мм, после чего возвращается в исходное положение.
5. Оператор ослабляет зажимы, снимает заготовку.
6. Многофункциональность обеспечивает тем, что головка и шпиндель поворачиваются на 90 градусов для работы со скошенными краями и выборки пазов.
7. Столешница имеет специальные отверстия, через которые проходят сверла снизу заготовки.
8. Данные агрегаты отличаются компактностью, применяются на небольших мебельных производствах. Они способны сделать необходимое количество отверстий для петель, ручек, фурнитуры. Но линейка станков с одной многошпиндельной головкой для массового производства мебельных деталей не предназначена.

Несколько головок

• Такие станки отличаются наличием большого количества инструментов для работы;
• Одна горизонтальная головка, где размещается не один шпиндель, служит для отделки краев заготовок;
• Еще несколько головок, на которых устанавливается шпиндель, имеют вертикальное расположение и выполняют отверстия;
• Все инструменты и механизм позиционирования располагаются в станине станка;
• Станина оснащается опорами, позволяет располагать заготовку относительно рабочих инструментов;
• Изделие устанавливают на планки с упорами, фиксируется пневматическими устройствами;
• Когда запускается мотор, начинается работа агрегата. При этом функционирует каждый шпиндель во всех многошпиндельных головках.

Есть несколько ключевых моментов, которые отличаются присадочный станок многошпиндельного типа от одношпиндельного.

1. Шпиндель занимает определенное положение за счет работы электроника. Это обеспечивает точную, быструю настройку для последующих изготовлений отверстий для петель.
2. Шпиндель с разных головок обрабатывает сразу две плоскости, увеличивая производительность оборудования. Чтобы повторно обработать сложную заготовку, не нужно перенастраивать устройство.
3. Шпиндель на вертикальной головке вращается относительно центра привода, выполняя отверстия для петель под углом.
4. Опоры оснащаются устройствами для установки и разгрузки заготовок, что позволяет минимизировать работу оператора своими руками.

Данные устройства применяются на поточных линиях производства. Потому актуальны для фирм, занимающихся массовым изготовлением мебели.

Работа своими руками здесь практически не выполняется, что делает присадочный станок многошпиндельного типа наиболее актуальным для предприятий.

Вы можете собрать самодельный агрегат. Опираясь на чертежи, видео и фото инструкции, самодельный станок вполне может достичь неплохого уровня производительности. Но не стоит ждать, что самодельный присадочный агрегат будет демонстрировать аналогичные результаты с такими устройствами как Blum, Griggio GF 21, Vitap Alfa 21, Filato, BHX.

Преимущества и недостатки

Самодельные мебельные станки, как и любые другие инструменты, имеют достоинства и недостатки. К преимуществам относят:

• простота в использовании,
• несложная конструкция не требует специальных навыков при работе,
• получение отверстий без дефектов,
• увеличение производительности,
• относительно невысокая стоимость при изготовлении,
• для работы оборудования не требуется много места, достаточно небольшого участка рабочего стола.

Несмотря на свои положительные стороны, самодельное оборудование имеет недостатки:

• возможность использования только одного вида сверла,
• низкая скорость во время работы инструмента,
• нет возможности многофункциональности, для обработки требуется использование дополнительного оборудования,
• недостаточно автоматизированное устройство,
• нельзя переключать режимы.

Недостатки сверлильных устройств незаметны при домашнем изготовлении мебели, поскольку в этом случае не требуется производить большие объемы. Оборудование обеспечивает ровные отверстия, в дальнейшем качественную и прочную мебель.

Изготовить мебельный аппарат своими руками не составит труда, для этого не нужно иметь специальные знания и навыки. Все делается из подручных средств. В результате получается сверлильное оборудование, которое незаменимо при самостоятельном создании конструкций для дома.

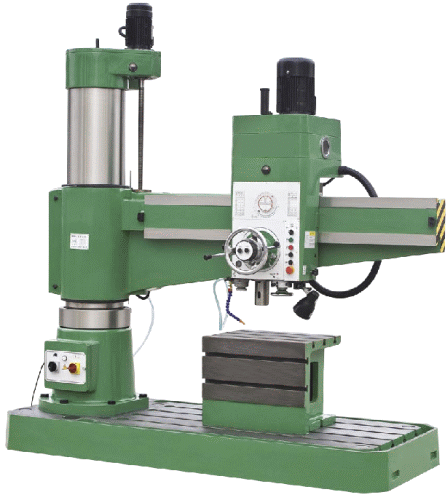

Радиально-сверлильный станок

Радиально-сверлильный аппарат отличается от предыдущего тем, что у него шпиндель передвигается относительно детали.

Вертикально-сверлильный станок характеризуется движением самой детали вдоль шпинделя.

Радиальное оборудование является универсальным, оно может обрабатывать крупные детали, изделия, расположенные ниже уровня пола, под углом.

Помимо основных операций на нем можно выполнять растачивание отверстий, притирку на клапанах, которая будет отличаться высокой точностью.

Данная разновидность станка может быть установлена стационарно, быть переносной или передвижной, с колонной, предназначенной для обработки особо тяжелых деталей.

При поломке данного оборудования можно легко выполнить ремонт своими руками, купив запчасти к нему.

С чем могут возникнуть проблемы, и какие запчасти можно приобрести?

Из строя может выйти фрикционная муфта, шпиндель, коробка подач и пр.

Нужно отметить, что осмотр устройства на предмет поломки начинают со шпинделя, после этого проверяют другие запчасти.

Что собой представляет

Несколько десятилетий тому назад деревянные мебельные элементы фиксировались между собой при помощи шиповых соединений. Однако в период широкого распространения плитных материалов, таких как ДСП, МДФ, появилась потребность в создании более надежного способа крепления. Возникшая задача обусловлена необходимостью разметки большого количества отверстий для объединения элементов. Без использования присадочного станка для мебели осуществить ее довольно затруднительно — временные затраты возрастают многократно. Для того чтобы все измерения были точными, в устройство установлена карта присадки. Это специальный чертеж, на котором в соответствующих местах расположены точки, где предполагается сделать отверстия.

Разновидности

Все станки для мебели подразделяют на несколько групп в соответствии с разными признаками и критериями:

• назначение;
• количество шпинделей и траверса;
• число сверлильных головок.

Каждая разновидность устройства отличается определенными характеристиками. Выбор оборудования зависит от потребностей мастера, конфигурации мебели и объемов производства.

По назначению

Все приспособления для производства мебели можно разделить на две большие группы:

1. Универсальные станки. Служат не только для создания отверстий, но и для их последующей обработки. В массовой промышленности используют именно такое оборудование, так как оно совмещает в себе одновременно множество возможностей. Экземпляры малой производительности и небольшого размера отлично подходят для новичков в данном ремесле.
2. Специализированные устройства. Применяются в основном на конвейерах, поэтому один станок способен обрабатывать несколько деталей вместе. Могут легко настраиваться под разные сценарии использования. Большая часть присадочных устройств относится именно к данной категории.

Также существуют специальные механизмы, которые используются исключительно для обрабатывания однотипных заготовок. Перенастройке под другие размеры и конфигурации они не подлежат.

УниверсальныйСпециализированный

По числу шпинделей и траверса

По этому критерию станки можно классифицировать на:

• полуавтоматические;
• позиционные;
• с программируемыми настройками;
• присадочные механизмы для петель.

Самыми распространенными являются позиционные станки, так как они просты в эксплуатации и надежны.

ПолуавтоматическийПозиционныйС автоматическими настройкамиДля петель

По количеству сверлильных головок

В самодельном присадочном станке для мебели может быть установлено разное число головок. В зависимости от этого значительно изменяется принцип работы устройства. Конструкции с единственной головкой отличаются тем, что заготовка должна быть зажата поршнями на специальном столе, а также соответствовать направлению линейки. Сделано это для того, чтобы деталь расположилась нужным образом. При включенном двигателе головка двигается к заготовке. Затем человек, используя элементы управления, отпускает прижимы и, при необходимости, заменяет одну деталь на другую. За счет того, что шпиндели перемещаются под углом 90°, достигается высокая функциональность установки. Это дает возможность выбирать пазы и обрабатывать скошенные стороны, именно поэтому данными устройствами пользуются в маленьких фирмах с низким потоком деталей.

Станки со множеством головок имеют различные приспособления: одно — для обработки края и несколько — для сверления. На станину устанавливают опору, которая служит для крепления детали. Заготовку ставят на особые планки, а затем зажимают фиксаторами. При действующем двигателе работают все головки. Дополнительно устанавливают регуляторы скорости и положения детали, что делает оборудование очень дорогим.

С одной головкойМногошпиндельный

Рамочные фасады в эксклюзивной мебели

Что видят все, входя в комнату или на кухню, где установлена корпусная мебель? Взгляд в первую очередь останавливается на дверках и выдвижных ящиках. Мебельщики называют эти элементы мебельными фасадами.

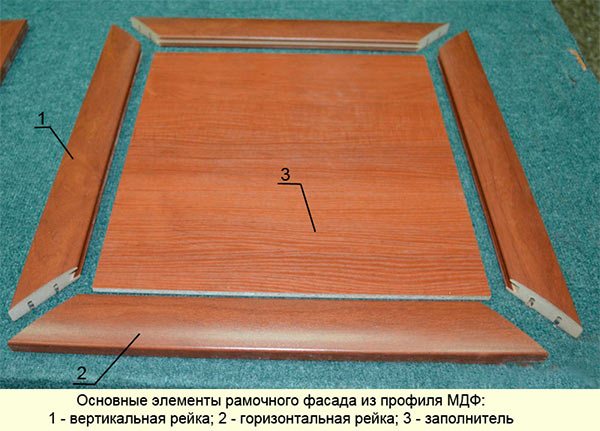

Изготавливают их по разным технологиям. Используют массив, плиты МДФ, а также специальные профили из МДФ, покрытые ламинирующими пленками. При изготовлении эксклюзивной мебели разработчики любят комбинировать с оформлением фасадов.

Используя профили из МДФ, можно подбирать разные текстуры древесины. Их моделирует пленка, которую наклеивают горячим способом. Внутреннее заполнение выполняют с помощью разных типов наполнителей:

• Плиты из ламинированного ДСП толщиной 8-10 мм – их вырезают под размер, образованный внутренним контуром пазов, получаемых после соединения рамочных элементов.
• Плиты МДФ, покрытых пленками разных типов – они также заполняют пазы, фрезерованные внутри профилей.
• Стекло – обычно используют армированное различными видами пленок стекла. Кроме прозрачных пленок, применяют раскрашенные разными оттенками, а также имеющие рисунок. Остекленные фасады отлично выглядят в книжных шкафах, шифоньерах и кухонных шкафах.
• Зеркала применяют для создания эффекта расширения пространства, а также для практического использования, чтобы посмотреть на самого себя.
• Панели из ротанга украшают любой фасад, подобный материал придает всякой мебели солидный вид.

Преимущества и недостатки

Самодельные мебельные станки, как и любые другие инструменты, имеют достоинства и недостатки. К преимуществам относят:

• простота в использовании;
• несложная конструкция не требует специальных навыков при работе;
• получение отверстий без дефектов;
• увеличение производительности;
• относительно невысокая стоимость при изготовлении;
• для работы оборудования не требуется много места, достаточно небольшого участка рабочего стола.

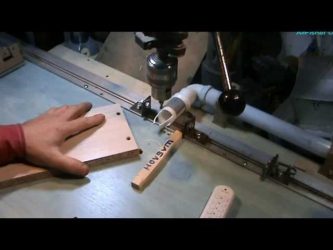

Сверление на станке

Несмотря на свои положительные стороны, самодельное оборудование имеет недостатки:

• возможность использования только одного вида сверла;
• низкая скорость во время работы инструмента;
• нет возможности многофункциональности, для обработки требуется использование дополнительного оборудования;
• недостаточно автоматизированное устройство;
• нельзя переключать режимы.

Недостатки сверлильных устройств незаметны при домашнем изготовлении мебели, поскольку в этом случае не требуется производить большие объемы. Оборудование обеспечивает ровные отверстия, в дальнейшем качественную и прочную мебель.

Изготовить мебельный аппарат своими руками не составит труда, для этого не нужно иметь специальные знания и навыки. Все делается из подручных средств. В результате получается сверлильное оборудование, которое незаменимо при самостоятельном создании конструкций для дома.

Назначение и устройство

Бывают ситуации, в которых электродрель или дрель с ручным приводом не могут выполнить необходимые геометрические характеристики просверливаемых отверстий. Очень часто в радиолюбительских технических заданиях есть необходимость изготовления электронных плат, где согласно чертежу нужно просверлить большое количество отверстий, имеющие незначительный диаметр.

Выполнять отверстия номинальными диаметрами около 0,3…0,8 мм при помощи ручных или электрических дрелей крайне неудобно, также есть огромная вероятность, что сверло просто лопнет.

Покупать промышленные сверлильные агрегаты экономически неразумно. Возникает необходимость в изготовлении самодельного сверлильного оборудования. Многие отдают предпочтение как раз мини-сверлильным аппаратам, данные механизмы являются довольно простыми агрегатами и имеют в своей комплектации четыре составляющих.

Самодельные сверлильные станки предназначаются для выполнения сквозных и глухих отверстий в полуфабрикатах, в частности, вырезка из листового металла бляшек и нарезка внутренних резьб разной конфигурации. На сверлильно-фрезерных станках есть возможность выполнить фрезерование под различными углами и/или шлифовку заготовок.

Для проделывания вышеописанных мероприятий используют зенкеры, сверла, метчики и прочие технические инструменты. Взяв в работу специализированную оснастку и опциональные инструменты, появляется возможность для вырезки отверстий с большими диаметрами, сделать расточку и точным образом осуществить притирку.
