Станок вертикально сверлильный модель нс 12 м. обзор и описание настольных сверлильных станков. настольно-сверлильный станок нс12а

Назначение станка модели НС-12

Модели НС-12 относится к категории настольного оборудования. Это говорит о том, что он пригоден для обработки деталей небольшого размера. Соответствующие габариты и невысокая производительность станка делают возможным его применение в ремонтных цехах производственных предприятий и небольших мастерских, специализированных классах технических и общеобразовательных учебных заведений. Нередко можно встретить такое устройство и в оснащении домашних мастерских.

Длительный срок эксплуатации, легкость использования, технического обслуживания и ремонта станка НС-12 обеспечиваются простотой его конструкции. При сверлении на таком станке глухих отверстий их глубина может регулироваться по плоской шкале или специальному упору.

Использование в сверлильном станке многоступенчатой ременной передачи позволяет получать пять различных скоростей вращения шпиндельного узла

Что важно, ремень переставляется на шкив другого диаметра просто и быстро благодаря специальному механизму натяжения ремней

Технические возможности сверлильного станка модели НС-12 позволяют выполнять различные виды обработки заготовок из чугуна, стали, цветных металлов и неметаллических материалов:

  • сверление и рассверливание отверстий;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

Классификация сверлильного оборудования

Оборудование для сверления изделий делится на следующие группы:

  • вертикальные сверлильные станки;
  • полуавтоматические устройства с одним шпинделем;
  • полуавтоматические с несколькими шпинделями;
  • координатно-расточные одностоечные станки;
  • радиально-сверлильные;
  • для растачивания отверстий;
  • для растачивания отверстий с использованием алмазной оснастки;
  • расточные с работой в горизонтальной плоскости.

Каждый указанный тип станков имеет основное направление деятельности, но также способен выполнять и другие смежные функции.

Сверлильные станки по функциональности делятся на три больших класса:

  • универсальные, позволяющие выполнять широкий спектр работ по проделыванию отверстий и их последующей обработке в отдельно взятой заготовке, не применяются на предприятиях с массовым производством партий деталей;
  • станки для выполнения операций по сверлению отверстий большой глубины, являются специализированными и заточенными под конкретную задачу;
  • «специальные» — применяются при массовом выпуске деталей, позволяют быстро выполнять несколько операций: сразу или поэтапно.

Мешок для сбора пыли

При изготовлении мешка для пылесоса своими руками материал подойдет любой, но важно, чтобы он был плотным. Для того чтобы сделать такой мешок, понадобится всего три материала:

  • Текстолит (размер подбирается индивидуально под каждый пылесос).
  • Любой текстильный плотный мешок (многие используют мешки из-под обуви).
  • Зажим для части сброса мусора.

В текстолите проделывается отверстие диаметром с выход клапана пылеулавливания, размеры у всех разные, в зависимости от модели пылесоса. Далее в мешке проделывается такое же отверстие и закрепляется между текстолитом и мешком.

В противоположной части мешка проделывается отверстие для сброса пыли и сора, после чего мешок закрепляется с помощью зажима.

Циклон был создан в 1986 году Джеймсоном Дайсоном

и с тех пор завоевал свой авторитет на рынке продаж и держит свои позиции и по сей день.

Ни одна промышленная сфера не обходится без этого изобретения, имеющего такие качества, как скорость и надёжность.

НС-12, конструкция которого была разработана инженерами Специального конструкторского бюро №3 в Одессе, выпускался в 1950–1970-х гг. несколькими предприятиями СССР, рядом ремесленных и технических училищ. Наряду с моделью НС-12 производили и ряд ее модифицированных версий (НС-12А, НС-12Б, НС-12М), устройство и комплектация которых незначительно отличались от характеристик базового оборудования.

Технические характеристики

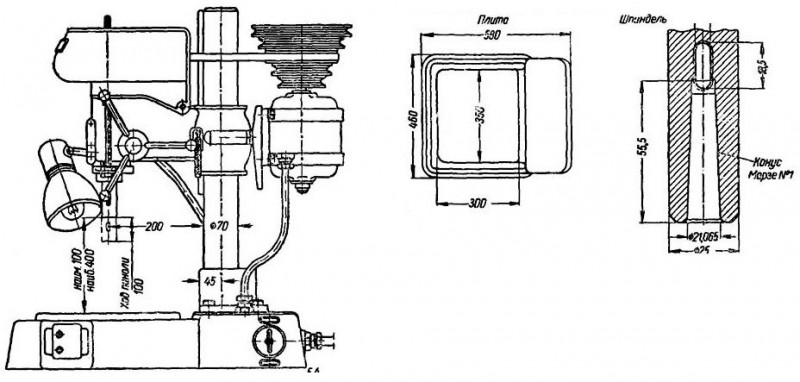

Схема компонентов

Для ознакомления с точными техническими параметрами станка модели НС-12 необходимо изучить паспорт оборудования. В нем указаны не только компоновка элементов и характеристики, но и даются рекомендации по эксплуатации.

Массы станка НС-12А 121 кг достаточно для гашения колебаний, которые неизбежно появляются во время работы. Его габариты составляют 77*46,5*70 см и позволяют устанавливать оборудование на небольшую площадь рабочего стола. Мощность электродвигателя относительно небольшая — 0,65 кВт. Однако в отличие от аналогичных моделей он рассчитана для подключения к однофазной сети 220 В, что дает возможность использовать сверлильный агрегат в домашних условиях.

Но для полноценного анализа возможностей настольного станка следует внимательно изучить технический паспорт. Там указаны основные характеристики оборудования:

  • максимально допустимый диаметр сверления – 12 мм;
  • расстояние от торца шпинделя до поверхности рабочего стола – от 2 до 42 см;
  • вылет шпинделя — до 8,5 см;
  • габариты рабочего стола – 36*36 см;
  • число т-образных пазов для фиксации заготовки – 3 шт.;
  • максимальное смещение головки шпинделя – 30 см;
  • ход гильзы – до 10 см;
  • варианты частот вращения – от 450 до 4500 об/мин;
  • количество скоростей – 5.

Конструкция станка

Внешний вид

Эта модель предназначена для формирования отверстий в небольших заготовках из различных материалов: стали, дерева, полимеров. При наличии метчика может нарезаться резьба. Он нашел применение в комплектации ремонтных мастерских, имеет широкую популярность среди домашних мастеров.

Конструкция состоит из рабочего стола, который выполняет функцию основания. На его поверхности располагаются шлифованные пазы т-образной формы для фиксации заготовки. На станину установлена вертикальная колонна, в верхней части которой крепится электрическое оборудование, шпиндельная головка и валы для переключения количества оборотов.

В паспорте подробно описаны конструктивные особенности настольного станка НС-12. Они заключаются в следующем:

  • использование чугунных корпусов. Это обеспечивает длительный срок безремонтной эксплуатации оборудования;
  • удобная система смены частоты вращения шпинделя. Для этого на валу бабки и электродвигателя установлены шкивы различного диаметра. Привод осуществляется с помощью ременной передачи;
  • точность обработки обеспечивает отчет глубины сверления по упору или по плоской шкале.

Во время работы на оборудовании в обязательном порядке устанавливается защитный кожух на вал со шкивами шпинделя. Это предотвратит появление опасных ситуаций.

НС-12А станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные параметры сверлильного станка нс-12а:

  • Максимальный диаметр сверления: Ø 12 мм
  • Наибольшая глубина сверления: 100 мм
  • Наибольшая высота обрабатываемой детали: 400 мм
  • Расстояние от оси шпинделя до колонны (вылет шпинделя): 200 мм
  • Скорость вращения шпинделя: 450, 710, 1400, 2500, 4500 об/мин
  • Мощность электродвигателя: 0,65 кВт
  • Масса станка: 120 кг

Шпиндельный узел

сверлильного станка нс-12 — самый сложный и точный узел в станке. Шпиндельный узел монтируется в шиндельной бабке. Основные детали шпиндельного узла:

  • Шпиндель — вал, который вращается на 2-х радиально-упорных подшипниках внутри гильзы шпинделя;
  • Гильза шпинделя (пиноль) — цилиндр, который смонтирован в шпиндельной бабке и имеет возможность осевого перемещения в пределах 100 мм.

Верхняя часть шпинделя имеет шлицы, для получения вращения от приемного шкива, нижняя часть имеет конус Морзе для крепления сверлильного патрона.

Шпиндель станка НС-12а получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне — 450, 710, 1400, 2500, 4500 об/мин.

Конец шпинделя

— наружный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров

— от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной . Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

Российский стандарт на укороченные конуса ГОСТ 9953

Конусы инструментов укороченные .

Российский стандарт на сверлильные патроны ГОСТ 8522

Патроны сверлильные трехкулачковые .

  1. B7 — конус МорзеКМ0 , D = 7,067 мм;
  2. B10 — конус МорзеКМ1 , D = 10,094 мм. Патрон4-В10 (0,5÷4 мм);
  3. B12 — конус МорзеКМ1 , D = 12,065 мм. Патрон6-В12 (0,5÷6 мм), Патрон8-В12 (1÷8 мм);
  4. B16 — конус МорзеКМ2 , D = 15,733 мм. Патрон10-В16 (1÷10 мм), Патрон13-В16 (1÷13 мм);
  5. B18 — конус МорзеКМ2 , D = 17,780 мм. Патрон16-В18 (3÷16 мм);
  6. B22 — конус МорзеКМ3 , D = 21,793 мм. Патрон20-В22 (5÷20 мм);
  7. B24 — конус МорзеКМ3 , D = 23,825 мм;
  8. B32 — конус МорзеКМ4 , D = 31,267 мм;
  9. B45 — конус МорзеКМ5 , D = 44,399 мм.

Где D

— диаметр конуса в основной плоскости.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Отсчет глубины сверления производится по плоской шкале или упору.

Пятиступенчатые шкивы привода позволяют получать пять скоростей вращения шпинделя, что обеспечивает свободный выбор скоростей резания.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Станки НС-12А позволяют выполнять следующие операции:

  • сверление
  • зенкерование
  • развертывание
  • рассверливание
  • нарезание резьб

Фото сверлильного станка НС-12а
