Талреп DIN 1480 — строение механизма

Корпус конструкции имеет вид вытянутого цилиндра или кольца. На диаметральных концах находятся отверстия с резьбой, направленность закручивания в которых будет противоположной. В отверстия помещается винт с обеих сторон таким образом, чтобы резьба соответствовала той, что на корпусе. Свободный конец винта оборудован устройством для закрепления стального троса или подобных вариантов.

Корпус в виде цилиндра бывает нескольких типов:

• открытый — резьбовые концы винтов при натяжении сходятся к центру;
• закрытый — преимущественно использование на открытых площадках, что заметно уменьшает вероятность попадания влаги и разного мусора внутрь, которым можно повредить или забить резьбу.

Ответный крепеж, за который будет закреплена вилка, должен отвечать соответствующим параметрам и иметь отверстие для фиксирующего болтика. К примеру, местоположение между лапками каната позволяет сделать дыру, для закрепления в вилке, прямо на месте. При этом элемент должен войти впритык, свободный запас в данном случае не рассматривается.

При наличии крюка можно говорить о встречном крепеже с кольцом или другим способом для его надежного размещения, в результате чего при натягивании исключается вероятность соскальзывания. Если на оголовье винта расположено кольцо, потребуется наоборот — встречный крюк, цепь или что-то иное, что не будет вылетать из механизма при работе, то есть, при прокрутке винтовых оголовок с целью затяжки.

Рэтчет — цепной талреп с трещеткой, имеющий внешние отличия и конструкционные особенности. Представленный вид используется с целью сведения объектов, находящихся довольно далеко друг от друга, используется только в области данной спецификации. На корпусе цепного талрепа расположена рукоятка, что делает конструкцию весьма громоздкой, поэтому параметры не позволяют использовать составляющую во многих случаях.

Где купить подобный талреп? Компания стабильно занимается продажей крепежных изделий по всей России. Ассортимент талрепов по стандарту DIN 1480 представлен на https://krepeg-optom.ru/talrep-din-1480/. Оптимальное соотношение цена-качество, а также удобные условия работы!

Сферы применения натяжителей ↑

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

• теле-/радиовышки;
• молниеотводы;
• спутниковые антенны;
• водонапорные башни;
• столбы;
• крепления для стеллажей в логистических центрах;
• башенные сооружения;
• вспомогательное строительное оборудование;
• промышленные/гражданские здания/прочие сооружения;
• объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
• флагштоки;
• спортивные снаряды;
• тяжелые ограждения;
• памятники;
• аттракционы, высотные парки;
• временные/перевозные сооружения (шатры, палатки).

Крепеж антенной мачты

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Технология производства

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых условиях эксплуатации. Это связано с тем, что при возникающей нагрузке все элементы работают на растяжение, иногда сопровождающееся ещё и изгибом

Важно также, что сила периодически меняется во времени, поэтому надёжность и долговечность устройства зависит ещё и от предела усталости материала

Типоразмеры талрепа «кольцо-кольцо» по DIN 1480

Ответственным элементом чертежа является муфта. Как натяжитель, она работает при  знакопеременных нагрузках. К тому же в рамной конструкции большинства стандартных соединительных муфт уже заложены концентраторы напряжений в местах переходов от боковых стоек к резьбовому основанию. Поэтому эти переходы на чертежах оформляются в виде радиусных закруглений, диаметр которых определяется габаритными размерами талрепа в сборе.

Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не производится в сварных вариантах. Кроме того, крайне нежелательно изготавливать муфты методом литья, пусть даже и из качественных конструкционных сталей (например, из литья марки 45Л  по ГОСТ 977). Вероятность наличия внутренних пустот и раковин в отливке сохраняется при любом технологическом варианте производства, что опасно ослабляет поперечное сечение, особенно в местах креплений. Не весьма удачными стоит признать и эксплуатационные показатели фрезерованных вариантов. В процессе механической обработки деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что снижает  долговечность.

Оптимальным способом производства деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке прочность. При холодной объёмной штамповке происходит даже упрочнение металла, что позволяет изготавливать приспособления из более дешёвых марок, с пониженным содержанием углерода (например, из стали 20).

После штамповки  детали подвергают термической обработке – нормализации при 820…860 °С, с последующим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Конечная твёрдость должна находиться в пределах 190…220 НВ. Для антикоррозионной защиты применяется талреп оцинкованный.

Как выбрать талреп?

Особое внимание во время выбора изделия нужно уделить такому параметру как максимально допустимая нагрузка. Если талреп используется для фиксации груза в вертикальном положении, то необходим большой запас, примерно 600-900%.

Также важным пунктом является безопасность. Необходимо понимать, насколько надежно канат или трос обхватывают зажим.

ВАЖНО! Типы конструкции с двумя гаками обладают наименьшей безопасностью.

При выборе стоит внимательно изучить маркировку изделия, которая указана на корпусе или техническую документацию, она должна быть у любого сертифицированного продукта.

Помимо нагрузки, нужно учитывать размер элемента. Например, если монтаж будет производиться в стесненных условиях

Обратить внимание нужно и на наличие антикоррозионной защиты.

Перед использованием нужно проверить талреп следующим образом:

1. Проверить совпадают ли резьбы;
2. Осмотреть на предмет механических повреждений, деформаций;
3. Выявить отсутствие трещин, борозд.

ВАЖНО! В комплект обязательно должны входить стопорные гайки. Без них работа талрепа может быть бессмысленной, так как под влиянием нагрузки он будет раскручиваться.

ГОСТы и другие нормативные документы стандартизации

Требования к талрепам отражены в стандартах:

1. ГОСТ 9690-71 — отечественный стандарт;
2. DIN 1748, DIN 1480 — европейские стандарты.

Принцип работы и регулировки натяжения

Правильная работа натяжителей должна обеспечивать одновременное вращение двух винтов в противоположных направлениях. Как только натяжение достигает допустимой силы, процесс останавливается. Регулируется натяжение просто. Его в любой момент можно ослабить, не прилагая больших физических усилий.

Требования к деталям талрепа

В конструкциях закрытого типа резьба должна располагаться в корпусе муфты. Такой вариант является безопасным, так как при разрушении захватного устройства оно не разлетится во все стороны. Именно поэтому допустимое значение натяжения для закрытых талрепов больше.

Большое значение имеет технология изготовления муфт. Штампованные муфты обладают большей прочностью. А сварные имеют самую низкую несущую способность.

Конструкция талрепа

Стандартная конструкция включает три основных компонента. Это соединительная муфта и два стержня, которые имеют резьбу. Муфта может быть закрытой и открытой – выбор по этому признаку зависит от условий применения талрепа. Закрытая форма требуется в случаях, когда есть риск механического повреждения или попадания в механизм крупнозернистого песка.

Стержни на двух концах имеют приспособления для фиксации груза – это может быть кольцо или крюк. Оба элемента вкручиваются с противоположных сторон по разнонаправленной резьбе, что повышает надежность механизма. Обычно крепление талрепа реализуется, когда он находится в разобранном виде. После зацепки и фиксации груза осуществляется сведение стержней в муфту с необходимым усилием. Материалом для всех элементов приспособления почти всегда выступает нержавеющая высокопрочная сталь. Оцинкованный металл противостоит влаге, не подвергается коррозии и дольше служит при высоких нагрузках. Другое дело, что форматы и типоразмеры конструкции могут быть разными.

Стандарты, нагрузки и размеры талрепов

На постсоветском пространстве их изготовление регламентируется ГОСТ 9690, в Европе придерживаются стандартов DIN 1480 и DIN 1478, в США действует ASTM F1145-05.

Талреп DIN 1480 – устройство общего назначения, не предназначенное для работ, которые связаны с подъемом грузов. Он выдерживает высокие статические нагрузки, отлично держит в натяжении канатные растяжки и обеспечивает надежную фиксацию вертикальных конструкций. Его грузоподъемность находится в пределах от нескольких килограмм до 3 тонн. В быту его используют, например, для натягивания бельевых веревок или струн для штор.

Талреп DIN 1478 – грузовой с вилочными зацепами, изготовленный из высокопрочной стали, имеет коэффициент запаса прочности не ниже 4:1 и рассчитан на более высокие статические и динамические нагрузки (до 10 тонн). Допущен к использованию в системах с большим натяжением, например, при закреплении многотонных грузов на транспорте, в конструкции подвесных мостов, для организации растяжек тентов, шатров, массивных антенно-мачтовых систем.

Размер винтовой стяжки определяется по диаметру резьбы, которая имеет стандартные метрические характеристики и диаметр от М5 до М56. Самые популярные модели: талреп крюк-кольцо М8, М10, М12, М16 или кольцо-кольцо М8, М10, М12. Другой важный параметр изделия – это его длина при полном раскручивании (L1) и в свинченном состоянии (L), разница между ними (L1-L) – это линейная величина, в пределах которой можно регулировать натяжение канатной ветви.

Талрепы по стандарту DIN 1480

Талрепы, выпускаемые по стандарту DIN 1480, если разобраться в их конструкции, представляют собой достаточно несложное устройство. Основой их конструкции является корпус, который может быть выполнен в виде цилиндра или продолговатого кольца. С обеих сторон корпуса в нем имеются отверстия с резьбой, в которые и вкручиваются рабочие элементы такого устройства. Данные элементы, в зависимости от необходимости, могут иметь оголовки в виде колец, крючков или вилок. Именно к оголовкам и крепится стальной трос, натяжение которого необходимо обеспечить

Что важно, рабочие элементы вкручиваются в отверстия корпуса в разных направлениях

Талреп с закрытым корпусом и концевиками вилка-вилка

Корпусы талрепов, выполненные в виде цилиндра, могут иметь различное конструктивное исполнение. Так, это может быть открытый или закрытый цилиндр, который используется в тех случаях, когда необходимо защитить резьбовые соединения от пагубного влияния внешних факторов: повышенной влажности, пыли и грязи. Цилиндрические талрепы открытого типа (даже если взглянуть на их фото) позволяют увидеть, как резьбовые концы рабочих элементов сходятся при их закручивании.

Совершенно не случайно оголовки талрепов отличаются таким разнообразием. Более того, в одном таком приспособлении могут быть использованы оголовки как одинаковых, так и разных типов. К примеру, на практике часто можно встретить приспособления для натяжения тросов и канатов с оголовками вилка-вилка, крюк-крюк, кольцо-крюк и др. Подбираются такие оголовки в зависимости от того, какую конструкцию имеет встречный крепеж: конец стального каната или троса. Так, талреп с вилочным оголовком используется для натяжения канатов, на конце которых можно сформировать петлю, которая плотно (впритирку) зайдет между лапками такой вилки.

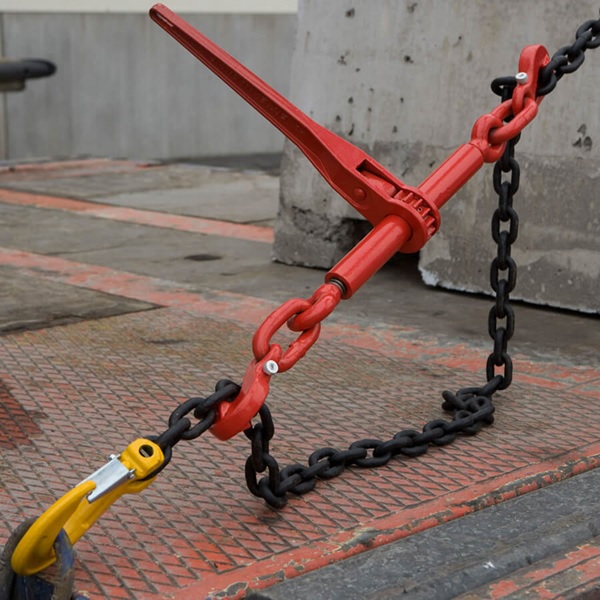

Талреп цепного типа — рэтчет

Если оголовок натяжного приспособления имеет форму крюка, то, соответственно, натягиваемые тросы или канаты должны оканчиваться кольцами или другими элементами, которые не выскользнут из зацепления с крюком при прикладывании к ним натягивающего усилия. Если же применяется талреп с оголовком в виде кольца, канаты и тросы должны заканчиваться крюками, которые также не должны выскользнуть из зацепления.

Технология производства

Механизмы типа «вилка-вилка», «кольцо-кольцо», «крюк-крюк», «крюк-кольцо» эксплуатируются в довольно непростых условиях. Объясняется это тем, что при возникновении нагрузки все составляющие работают на растяжку, иногда — с изгибом. Сила также изменяется по истечении времени, при этом показатели жизнестойкости и крепости приспособления также зависит от предела износостойкости материала.

В схемах важной составляющей является муфта. В качестве натяжителя, эксплуатируется при нагрузках знакопеременного типа

Помимо этого, рамная конструкция шаблонных соединительных муфт чаще всего имеет возможность концентрации напряжения в местах перехода от боковых стоек до основания резьбы. На чертежах такие переходы имеют вид радиусных закруглений, диаметр которых определяется, исходя из габаритов талрепа в сборном виде.

При производстве данной продукции исключается изготовление сварочным способом. Также нежелательно литье, даже с использованием конструкционных сталей высокого качества. Применяя любой технологический способ производства, существует большая вероятность присутствия раковин и пустот в отливке, в результате чего поперечное сечение может быть критически ослаблено. При фрезеровке существенно нарушаются эксплуатационные возможности. Механическая обработка деталей, находящихся в данном узле, является причиной перерезывания волокон макроструктуры металла, что негативным образом влияет на износостойкость материала и понижает показатель долговечности.

Самой лучшей для производства деталей, имеющихся в составе приспособлений, называют технологию горячей штамповки. В данном случае наблюдается пластическое перераспределение размера деформируемого металла, при этом изгиб волокон происходит по контуру, благодаря чему поковка сохраняет прочность.

Холодная объемная штамповка оказывает упрочняющее воздействие на металл, в результате чего допустимо производство деталей из более дешевых марок, имеющих меньшее число кислорода.

После штамповки детали проходят термическую обработку при t° 820-860° С, затем — охлаждаются на свежем воздухе. Закалка происходит при аналогичной температуре. В результате твердость изделий должна составлять 190-220 НВ. Для защиты от коррозии используется оцинкованный талреп.

Виды винтовых талрепов

Винтовой талреп состоит из муфт с двумя отверстиями под винты и разными направлениями резьбы. При повороте муфты в одну сторону винты вкручиваются в корпус, в другую – выкручиваются. Благодаря такому принципу работы можно без труда изменять длину приспособления для стяжки.

Корпус муфты может быть открытого или закрытого типа. Закрытый используется в основном в сложных условиях эксплуатации, например, когда возможно обледенение или засорение песком.

Оголовки винтов могут быть в виде:

• крюка;
• вилки;
• шпильки;
• кольца.

Встречаются и комбинации этих видов – вилка-кольцо,крюк-вилка и др. Наибольшим показателем надежности обладает натяжитель с комбинацией «вилка-вилка».

Нержавеющий или оцинкованный?

Перед выбором талрепа нужно учесть внешние факторы, в которых он будет применяться, а также степень агрессивных воздействий окружающей среды.

Если работа будет происходить в сухом помещении или небольшой промежуток времени на улице, то подойдет оцинкованное изделие. Но если талреп будет эксплуатироваться большую часть времени на улице или в местах с высокой влажностью, то необходимы нержавеющие талрепы закрытого типа из стали А2. На химических производствах, горячих цехах, бассейна и т.д используются талрепы из кислостойкой стали А4.

Что такое вантовые крепления (цепные натяжители)

Цепные натяжители или рэтчеты – это вантовые крепления с захватом в форме крюка. Они используются для крепления цепями больших и тяжелых грузов. Благодаря наличию рычажного или храпового механизма можно создать натяжение большого усилия.

Цепная стяжка достаточно популярна в мире, так как с ее помощью можно зафиксировать крупногабаритные грузы. Этот ручной механизм является надежным и отлично фиксирует груз, который не будет падать во время перевозки или самопроизвольно перемещаться.

Храповый стяжной механизм

Цепной талреп с данным механизмом имеет переключатели вращения и два поворотных крюка, располагающиеся на разных концах конструкции. Принцип работы заключается в том, что при поворачивании рукоятки крюки сходятся, тем самым обеспечивается натяжение цепей крепления.

Достоинства устройства храпового типа:

1. Простота установки в систему крепежа;
2. Не требует приложения больших физических усилий во время работы;
3. Не нужно дополнительно фиксировать рычаг.

Рычажный стяжной механизм

Состоит из 2 поворотных захватных крюков, с помощью которых происходит зацепка крепежной цепи и из эксцентрикового рычага. Натяжение цепей достигается путем воздействия на рычаг, который сам зажимается в тот момент, когда достигает максимального натяжения. Цепь надежно фиксирует рычажный механизм и не дает ему раскрыться.

Плюсы рэтчета данного типа:

1. Быстрота монтажа;
2. Простота;
3. Небольшие габариты;

Разновидности канатных зажимов

В зависимости от способа установки и конструкции зажимы классифицируют как:

• болтовые;
• винтовые;
• клиновые;
• прессуемые;
• клыковые;
• заклинивающиеся.

Все канатные зажимы изготавливаются с соблюдением ГОСТ и DIN

U-образный зажим

Это u-образный болт с резьбой. Резьбовые элементы вставляются в сжимающую конструкцию и во время затягивания гаек трос прижимается к болту.

Трубчатый зажим

Представляет собой зажимы-втулки из алюминия (для обычных тросов) или из меди (для кислотостойких). Для работы в агрессивной среде используют зажимные изделия из нержавеющей стали.

В основном такие зажимы применяют для соединения тросов друг с другом или для устройства петель на концах троса. Трубчатый зажим – разовый несъемный элемент.

Плоский тросовый зажим

Изготавливается из углеродистой стали. Состоит из:

• прижимной пластины;
• винтов;
• гаек с метрической резьбой.

Исходя из количества винтов, различают: одинарный, двойной и тройной зажимы. Принцип работы заключается в том, что по мере затягивания гаек трос зажимается между прижимными элементами.

Устройство и характеристики

Изделие состоит из 4 элементов, а именно:

1. Литой муфты, имеющей два резьбовых отверстия. Может быть в форме эллипса или прямоугольной рамы.
2. Нескольких элементов для захвата грузов (стропы). Каждый из элементов представляет собой стержень с резьбой на противоположной части. На этих сторонах имеется оголовок в виде вилки, петли или крюка.
3. Подкладных шайб, которые необходимы для того, чтобы действующая нагрузка распределялась равномерно.
4. Стопорных гаек, которые способны предотвратить самостоятельное ослабление натяжителя.

Классификация и маркировка

Так как талреп используется в условиях неблагоприятных атмосферных воздействий, то выбирают крепеж:

• Из нержавеющей стали;
• Из металла с оцинкованным покрытием.

Также, изделия классифицируют в зависимости от типа крепления на концах винтов:

1. С+О (крюк/кольцо);
2. О+О (кольцо/кольцо);
3. С+С (крюк/крюк).

ДЛЯ СПРАВКИ! Тип крюк-кольцо может быть закрытым или открытым. Закрытый используется в большинстве современных моделей, применяется в основном для закрепления оптоволоконных кабелей.

В маркировке талрепа содержится информация о длине и типе муфты, типе оголовка, размере резьбы с указанием расположения левой нарезки. Также указывается значение допустимой нагрузки. Покрытие и тип конструкции отражается в технической документации.

Материал

Для производства данного крепежа используют только сталь высокого качества. Само изделие получают методом ковки, затем наносится защитный слой. Такая процедура получила название «пассивация», она осуществляется методом горячей оцинковки. Благодаря пассивации крепеж защищен от коррозии и его можно использовать длительное время в условиях повышенной влажности без потери качества.

Муфты

Муфты изготавливают тремя способами (ГОСТ 9690-71):

• Сваркой;
• Литьем;
• Штамповкой.

Также, производят муфты как открытого, так и закрытого типа. Изделия открытого типа могут выдерживать до 6,3т, а закрытого – до 20т.

Характеристики талрепа:

ВАЖНО! Вес типового изделия зависит от материала конструкции и от способов изготовления.

Грузоподъемность

В технической документации на изделие указывается его грузоподъемность. Она может зависеть от вида захватывающего устройства.

Производители и цены

Талрепы выпускают как зарубежные производители инструмента и грузоподъемной оснастки, так и отечественные компании. Это как раз тот случай, когда российский производитель в сегменте оборудования вполне может конкурировать с иностранными брендами. Среди таких предприятий можно отметить «Зубр», «Сорокин», «КРЕП-КОМП» и т. д. В частности, «Сорокин» предлагает вилочный талреп, размеры которого составляют 100x50x50 при массе в 200 гр. Стоит такое изделие 3 тыс. руб. К слову, приспособления мелких типоразмеров оцениваются в 200-300 руб. Впрочем, на стоимость может влиять и материал изготовления – наиболее дорогие модели выполняются из оцинкованной стали марки din 1480.

Заключение

Несмотря на свое простое устройство, талреп остается востребованным инструментом даже в арсеналах высокотехнологичных логистических компаний. Связано это с разными факторами. Во-первых, такие приспособления легко устанавливаются, регулируются и снимаются. Для опытной группы грузчиков не составит труда обслуживать крупногабаритный объект с набором качественных фиксаторов такого типа. Во-вторых, можно отметить и высокую механическую надежность талреп. Что это такое на практике? Это способность справляться с разрушающими нагрузками порядка 3-5 т и более – в зависимости от конкретной модели. Разумеется, это не значит, что изделие вовсе избавлено от недостатков. Например, в силу конструкционной простоты фиксатор талреп практически не предоставляет возможностей для дополнительной страховки. Внесение сторонних средств поддержки, как правило, только усложняет систему и делает ее менее надежной. По этой причине вся ответственность за качество операции ложится на персонал, обслуживающий систему крепления

Малейшая ошибка в организации устройства крепления может привести к трагедии, поэтому важно соблюдать правила обращения с талрепами
