Гост 166-89 (ст сэв 704-77 — ст сэв 707-77; ст сэв 1309-78, исо 3599-76) штангенциркули. технические условия (с изменениями n 1, 2)

Как правильно хранить инструмент

Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.

Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.

Применение

Купил  цифровой штангенциркуль я для того, чтобы изменять размеры разных устройства. Никаких сверхзадач я перед ним не ставлю.

Измеряет устройство достаточно точно.

Возможные причины покупки электронного штангенциркуля:

  • падение зрения
  • скорость измерения
  • сложность использования аналогового штангенциркуль
  • явно показать результат на камеру

Применение:

  • измерение наружных размеров деталей
  • измерение внутренних размеров деталей
  • измерение глубины отверстий, пазов

Спецификации

  • ЖК дисплей – LCD 1,77″ (высота экрана 18мм)
  • Материал корпуса — карбон
  • Единицы измерения – мм и дюймы
  • Диапазон измерения — 0 ~ 100мм (0 ~ 6″)
  • Разрешение: 0.1мм 0.01″
  • Точность измерения (погрешность) – 0,01мм
  • Максимальная скорость измерения — 1,5 м/сек
  • Настройка в ноль – да (в любой точке шкалы)
  • Питание: одна батарея, SR44 LR44 1.5V
  • Автовыключение – да
  • Наличие доводчика – да
  • Наличие интерфейса подключения к ПК — нет
  • Рабочая температура: 0 ~ -40°С
  • Температура хранения: -20C- + 70C

Конструкция штангенциркуля

Разобраться в особенностях конструкции этого устройства необходимо для того, чтобы понять, как правильно им пользоваться. Состоит штангенциркуль из следующих деталей.

  1. Неподвижная планка или линейка (штанга). Она представляет собой основу конструкции. На неё нанесена шкала.
  2. Подвижная планка, которая может перемещаться вдоль по штанге. На этой планке имеется нониусная шкала. Она позволяет получить очень точные промеры, а именно отсчитывает доли миллиметра.
  3. Верхние и нижние губки. Это передвигающиеся детали, позволяющие измерять объект, и узнать размеры и снаружи, и внутри. Когда губки точно совмещены, на обеих шкалах должны точно совпадать нулевые отметки.
  4. Винт стопорный или зажимный. Он требуется для фиксации планки.
  5. Глубиномер. Тонкая выдвигающаяся планка, при помощи её измеряется глубина. Электронные измерительные устройства оснащены также аккумуляторами, передвижным механизмом.

Кроме того, существуют модели, в верхней части которых имеется подвижная дюймовая измерительная шкала. Пользоваться ими легко и удобно.

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Упаковка и Внешний вид

Поставляется в ярком блистаре.

На обратной стороне упаковки написаны основные характеристики и руководство по использованию, стоит заметить, что все на английском языке.

Комплектация:
— штангенциркуль
— батарейка

Штатив полностью пластиковый. Выглядит хило. Прогибается при малейшем использовании силы.

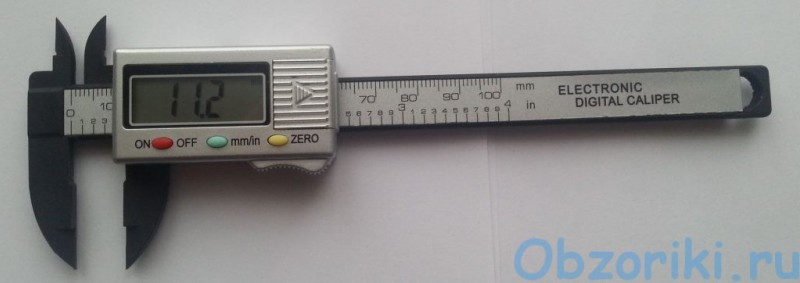

На головке находиться большой дисплей с 3 кнопками и отсеком для батарейки. Кнопки вкл/выкл, переключения в mm/in, обнуления результата.

Губки карбоновые, выглядят довольно прочно.

Стоить отметить, что батарейка поставляется в комплекте, но она прикрыта бумажным язычком для того, что бы батарейка не использовалась до покупки устройства.

На линейке нарисованы разметки в мм и in. Измерительная шкала это наклейка, наклеенная на штатив, которая со временем может сотрется или отклеится. Все это как-то не хорошо.

На обратной стороне корпуса есть наклейка с такого же материала с краткими характеристиками.
