4 способа восстановить ni-cd, ni-mh, li-ion аккумуляторы шуруповерта

Восстановление элементов аккумулятора

Сразу же следует отметить, что восстановить Li-Ion аккумулятор шуруповерта практически не возможно, а все что можно выполнить в таком случае — это выявить слабые элементы и произвести их замену.

Иногда проблема может скрываться и в зарядном устройстве, ввиду чего на правильность его работы также следует обратить особое внимание.

Если же говорить о реанимации блоков, то метод восстановления может быть применен исключительно для Ni-Cd батарей, которые и являются наиболее распространенными для шуруповертов.

Среди основных методик для восстановления Ni-Cd батарей можно выделить следующие:

  • Уплотнение (сжатие);
  • Устранение эффекта памяти;
  • Добавление выкипевшего электролита.

Как устранить «эффект памяти»

Порою, аккумуляторная батарея нуждается в восстановлении, которое связано со стиранием эффекта памяти. Причем распознать такое «заболевание» довольно просто: после полного заряда – батарея очень быстро разряжается, и вновь может функционировать после небольшой временной выдержки. Частично устранить «эффект памяти» можно следующим образом:

Вначале аккумуляторная батарея полностью заряжается (если есть возможность) небольшим током, после чего АКБ следует полностью разрядить, применяя небольшую нагрузку и обеспечивая тем самым медленную (мягкую) разрядку, что позволит просадить не только наружный слой, а все пластины целиком. В качестве нагрузки в таком случае целесообразно применять обыкновенную лампу с напряжением 220В и мощностью 60Вт и производить разряд до 30 % от номинальной емкости (примерно до 5В).

Перед использованием аккумулятора, вышеописанную процедуру следует повторить не менее 5 раз. И хотя емкость такого «реанимированного» АКБ будет несколько ниже нового аккумулятора, все же, как временная мера, такая методика довольно успешна (может продлить работу как минимум на год).

Добавление выкипевшего электролита

Наиболее распространенной проблемой аккумуляторных батарей для шуруповерта является выкипание электролита (особенно при форсированном заряде), ввиду чего именно на решении указанного вопроса следует остановиться детальнее.

Итак, после определения вышедших из строя банок следует разрезать соединительные пластины и демонтировать требуемые элементы. После чего, применяя тонкий пробойник (диаметром не более 1мм), в корпусе банки (со стороны минуса) следует выполнить отверстие, через которое внутрь элемента необходимо долить от 0,5 до 1 кубических сантиметра дистиллированной воды (предварительно откачав аналогичный объем воздуха). Финалом восстановительных работ будет герметизация банки (можно использовать эпоксидную смолу) и подключение элемента в существующую схему.

В дальнейшем, дабы выровнять потенциал всех составляющих элементов, применяя лампочки на 1,5 В следует разрядить все банки аккумулятора, после чего выполнить 5 – 6 циклов полного заряда/разряда, и только после этого использовать электроинструмент.

Какие характеристики важны при выборе аккумулятора для шуруповерта

Учитывая преимущества и недостатки различных типов аккумуляторов можно выбрать подходящий для конкретных условий эксплуатации. А теперь рассмотрим две ключевые характеристики, которые есть у всех типов батарей, влияющие на выбор шуруповерта.

О чем говорит емкость аккумулятора

Емкость аккумулятора прописывается цифрами от 1.0 до 7.0 и измеряется в амперах умноженных на часы (А*ч). Значение расшифровывается так: указанное количество ампер накопитель сможет выдавать в течение часа. Но поскольку никакой шуруповерт не потребляет 1-5 А в час, то время его использования растягивается от 2 до 8 часов. Чем выше емкость, тем дольше инструмент сможет оставаться в работе.

О чем говорит напряжение аккумулятора

У аккумуляторных моделей сила и скорость вращения шуруповерта зависят от напряжения батареи, которое должно соответствовать параметрам инструмента:

  • Для шуруповертов максимальным показателем является 36 В. Это самые мощные аппараты для работы с металлом и твердыми породами дерева.
  • 12-18 В — среднее значение, подходящее для большинства процессов в ремонте и монтаже.
  • 3-10 В — относятся к маломощным, и используются только для сборки мягких материалов или крепежа малого диаметра.

Установка аккумулятора большей мощности на слабую модель быстрее приведет к поломке последней. Батарея 12 В на аппарате рассчитанном на 18 В будет наоборот ограничивать силу инструмента, поэтому показатель напряжения накопителя должен точно соответствовать значению на шуруповерте.

Имейте ввиду, что если взять два аккумулятора с одинаковой ёмкостью, более длительную работу инструмента обеспечит тот у которого выше напряжение.

Восстановление дистиллированной водой – правда или вымысел?

Многие мастера, способные восстанавливать электроинструмент, утверждают, что высохшие источники питания не поддаются «реинкарнации». Другие говорят, что можно, необходима только дистиллированная вода, инструмент и 30-40 минут свободного времени.

Последовательность дистиллированной водой:

  • С помощью тонкого сверла и дрели сделать маленькое отверстие в верхней части аккумуляторной банки. Если сверлить середину элементу или нижнюю часть, то можно повредить источник питания. Восстановить его потом будет невозможно.
  • С помощью шприца залить в батарею дистиллированную воду до максимума.
  • На 1-2 дня оставить батарею в чистом и тёплом месте, отверстие не закрывать.
  • Элементы с залитой дистиллированной водой соединить в одну батарею.
  • Поставить батарею на зарядку до полного восстановления ёмкости. После заряда проверить напряжение на каждой банке и при необходимости долить дистиллированной воды.
  • После проверки закрыть отверстия с помощью клеевого пистолета. Запаивать отверстия категорически запрещается – так можно повредить аккумуляторный элемент.
  • Установить батарею обратно в корпус, закрыть крышкой и дозарядить.

Домашний способ с электролитом действует, но не всегда. Иногда внутренняя конструкция батареи настолько повреждена, что даже дистиллированная вода не даёт положительного результата.

Общие рекомендации перед проверкой аккумулятора

Непосредственно перед проверкой аккумулятора необходимо четко определить, к какому типу относится элемент питания. В зависимости от этого типа и подход может быть различен. Например, наиболее распространенные никель-кадмиевые батареи отличаются большой чувствительностью к условиям эксплуатации. Нечастые или нерегулярные полные перезаряды значительно снижают емкость аккумулятора и батарея не использует свой ресурс полностью. Более подробно типы аккумуляторов рассмотрим ниже.

Также рекомендуется полностью зарядить аккумулятор перед проверкой. Это позволит сделать более точные выводы о работоспособности устройства. Доказано, что самые точные показатели снимаются под нагрузкой. И полный заряд представляет собой весьма подходящий тип нагрузки.

Перед проверкой необходимо максимально уменьшить влияние «эффекта памяти» на устройство. Так как этот эффект появляется у батарей в случае неправильной эксплуатации, чтобы его устранить, необходимо несколько раз воспользоваться батареей по всем правилам.

Достаточно 3 раза провести циклы заряда/разряда, чтобы влияние эффекта значительно сократилось. Для ускоренного разряда лучше всего использовать лампу накаливания, которую вместе с мультиметром нужно будет подсоединить к аккумулятору.

Если все сделано правильно, то через несколько полных циклов батарея сможет восстановить свою емкость и вновь может быть использована в шуруповерте. Если же операция не помогла, значит проблема была в другом.

Никель-кадмиевый аккумулятор

Самый распространенный тип батарей. Достаточно быстро заряжаются и имеют неплохой объем. Отличаются долговечностью и устойчивостью к внешним воздействиям. Среднее число циклов зарядки/разрядки может достигать 3500. При использовании ускоренных зарядных устройств батарея не изнашивается быстрее и способна служить долгое время. Отдельно стоит отметить дешевизну таких батарей и возможность эксплуатации при температуре ниже нуля.

Но имеется и минусы, главный из которых заключается в так называемом «эффекте памяти». Батареи довольно токсичны в случае неисправности и имеют высокую скорость саморазряда. Из-за токсичности, производители сейчас процент таких устройств стараются стремительно уменьшать.

Чтобы продлить срок службы такого аккумулятора, рекомендуется перед подзарядкой его полностью разрядить.

Литий-ионный аккумулятор

Гораздо более дорогой аналог, который однако имеет ряд неоспоримых преимуществ. Такие аккумуляторы используются в передовых моделях шуруповертов от известных брендов.

У таких батарей большая емкость и куда меньший процент потери заряда по причине саморазряда.  Однако такие аккумуляторы строго не рекомендуется перегревать и надолго оставлять полностью разряженными. Это может привести к деградации кристаллов и выходу батареи из строя. При перегреве же есть риск взрыва такого устройства.

Как и первый вид, литий-ионный аккумулятор способен функционировать на морозе.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

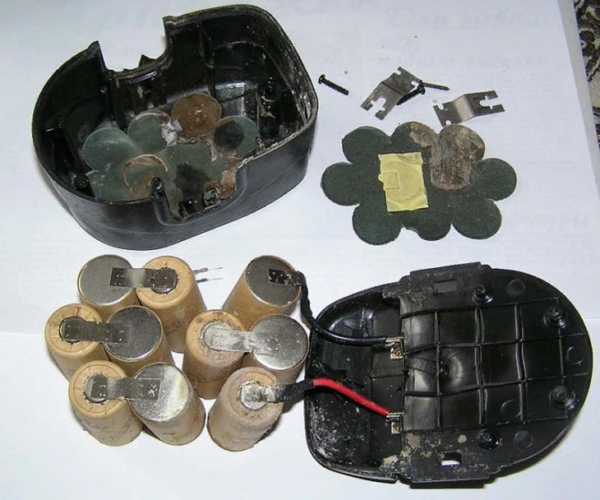

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

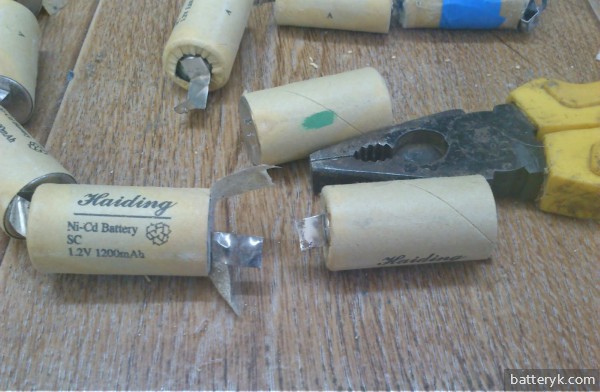

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Как отремонтировать никель-кадмиевую батарею шуруповерта

Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →

Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок. Разумеется, при условии, что все делается правильно.

Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.

Разбираем блок и ищем «слабое звено»

Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.

После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.

Далее следуйте такому алгоритму действий:

  • После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
  • Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
  • Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.

Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.

Устанавливаем новые банки

Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки

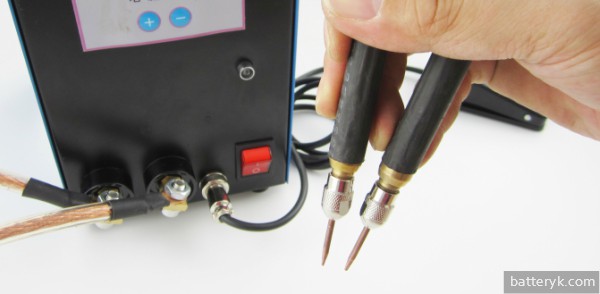

А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.

В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.

Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.

Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.

В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.

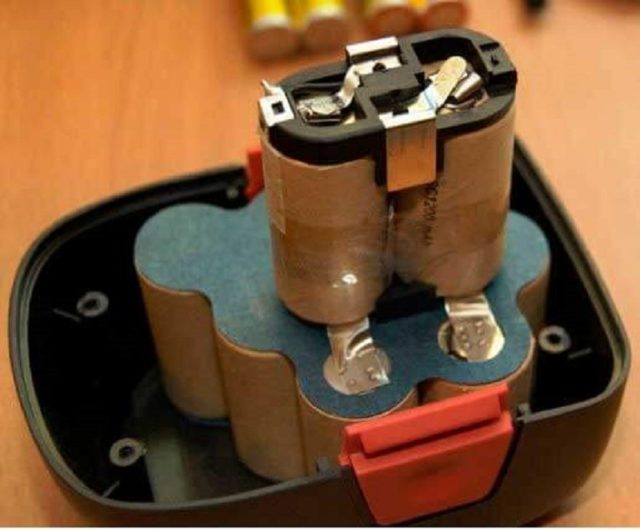

Конструкция аккумулятора шуруповерта и виды «банок»

В независимости от страны изготовителя шуруповерта все аккумуляторы имеют одинаковое строение. Внутри аккумулятора помещаются ряды последовательно соединенных элементов питания — батарей или «банок». Итоговое напряжение аккумулятора создается благодаря суммированию напряжения каждого элемента питания. «Банки» имеют одинаковые параметры — размеры и напряжение. Различаются элементы питания лишь мощностью.

Сам аккумулятор шуруповерта имеет четыре контакта:

  • два силовых контакта служат для зарядки и разрядки батарей;
  • третий контакт (управляющий) соединяется со встроенным в аккумулятор термодатчиком. Он служит для защиты зарядного устройства от перегревания;
  • четвертый контакт (сервисный) выравнивает заряды во всех батареях.

Аккумуляторы шуруповерта компонуются следующими видами накопительных элементов, имеющими свои достоинства и недостатки.

Ni-Cd — никель-кадмиевые батареи, напряжение — 1.2 V.

Достоинства:

  • низкая стоимость;
  • распространенность;
  • не боятся низких температур;
  • можно хранить в разряженном состоянии.

Недостатки:

  • производство этих батарей считается вредным, поэтому они изготавливаются в «третьих» странах;
  • обладают «эффектом памяти»;
  • саморазряжаются;
  • имеют небольшую емкость;
  • обладают небольшим количеством циклов (заряд/разряд) — не «живут» долго при постоянном использовании.

Ni-MH — никель-металлогидридные батареи, напряжение — 1.2 V;

Достоинства:

  • изготавливаются на экологически чистом производстве, фирменная продукция высокого качества;
  • обладает низким «эффектом памяти»;
  • низкая способность к саморазрядке;
  • обладают большой емкостью и большим количеством циклов.

Недостатки:

  • высокая цена;
  • при длительном хранении в разряженном состоянии теряется часть характеристик;
  • не функционируют долго при низкой температуре.

Li-Ion — литий-ионные батареи, напряжение — 3.7 V.

Достоинства:

  • отсутствует «эффект памяти»;
  • отсутствует саморазряд;
  • обладают высокой емкостью;
  • имеется большое количество зарядно-разрядных циклов;
  • для создания достаточного количества напряжения в аккумуляторе требуется небольшое количество батарей, что снижает вес и размеры аккумулятора.

Недостатки:

  • очень высокая цена (почти в 3 раза больше, чем у остальных видов батарей);
  • спустя 3 года теряется емкость, вследствие разложения лития.

По своей сути аккумулятор представляет собой источник постоянного тока. Благодаря превращению химической реакции в электрическую энергию, он может отдавать накопленное электричество в цепь. При зарядке ток протекает в обратную сторону, тем самым заряжая накопитель.

Любая батарея действует на принципе электролиза. Это значит, что в ее конструкцию входят два обязательных элемента — анод и катод, которые находятся в электролите. В результате химической реакции на полюсах создается электрический заряд. Напряжение батареи определяется разностью потенциалов на полюсах.

Ремонт аккумулятора шуруповерта

Практически любые поломки аккумулятора шуруповерта можно исправить самостоятельно. Для этого потребуется знать причину неисправности и способы ее устранения.

Подробная диагностика АКБ: пошаговая инструкция

Шаг первый: необходимо зарядить источник питания на 100%. Если речь идет о никель-кадмиевом аккумуляторе, то его сначала разряжают до ноля, чтобы избежать «эффекта памяти».

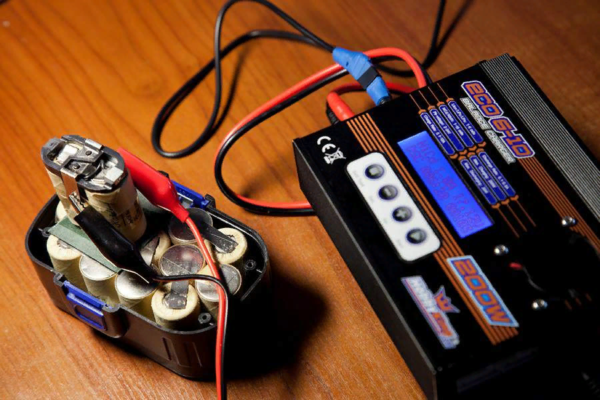

Процесс зарядки аккумулятора инструмента

Шаг второй: далее потребуется удалить крышку пластикового блока. Сделать это намного проще, если она прикручена шурупами – их придется открутить

Тем не менее, часто эту крышку фиксируют на клей, поэтому необходимо взять канцелярский нож и осторожно пройтись по шву, после чего получится легко отсоединить верхнюю часть отверткой

Крышка аккумулятора держится на шурупах или клеевой основе

Шаг третий: теперь предстоит внимательно рассмотреть состояние внутренних элементов, выявить повреждения: нарушение целостности цепочки, потекший электролит и прочее.

Следует внимательно изучить любые внешние дефекты

Шаг четвертый: далее следует замерить авометром уровень напряжения каждой банки. Для никель-кадмиевых и никель-металлогидридных источников должно быть напряжение около 1,3 В. Для литий-ионных банок заряд составляет – 3,7 В. Рекомендуется подписать уровень напряжения каждой батареи, чтобы не перепутать их.

После измерений можно найти неисправные элементы

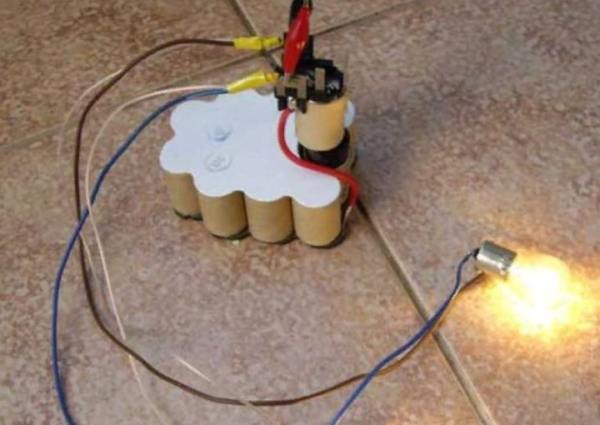

Шаг пятый: теперь необходимо сделать нагрузку для аккумулятора, присоединив к выходам небольшую лампочку. В таком виде банки следует подержать некоторое время, а после снова измерить прибором напряжение. Тогда получится выявить звено с высокой просадкой.

Таким образом получится определить степень посадки напряжения каждой банки

После обнаружения дефектных элементов аккумулятора следует подобрать оптимальный метод их восстановления. Сделать это можно двумя способами:

  1. Отремонтировать неисправные банки прошивкой током с высоким уровнем напряжения или добавлять внутрь фильтрованную жидкость в случае испарения электролита. Тем не менее, таких мер хватит лишь на некоторое время, а потом придется заменить банки.
  2. Заменить неисправные банки – это лучший способ решения проблемы. При желании можно взять уже использованные источники питания, но работающие.

Неисправный аккумулятор восстанавливают с помощью дополнительного мощного источника питания

Как правильно хранить аккумуляторы шуруповёрта

Чтобы аккумулятор шуруповёрта прослужил как можно дольше, его нужно правильно хранить, особенно когда он используется не очень часто и с длительными перерывами. При этом нужно соблюдать некоторые правила.

Аккумуляторные блоки на основе кадмия обладают эффектом памяти, уменьшающим ёмкость батарей при неполной выработке заряда. Поэтому АКБ с элементами питания типа NiCd и NiMh следует хранить в разряженном состоянии, а устройства батареями литийионного типа — зарядив их на половину ёмкости банок. Достичь такого уровня можно за время, равное примерно 65–70% от обычного срока полной зарядки.

Если аккумуляторный блок вашего шуруповёрта стал быстро разряжаться и совсем не держит заряд, не спешите выбрасывать его и покупать новый. Срок его службы легко можно продлить, воспользовавшись изложенными выше рекомендациями. Этим вы избавите себя от лишних затрат, ведь АКБ шуруповёрта стоит больше половины стоимости всего инструмента.

Замена банок полная или частичная

Если восстановить аккумулятор шуруповёрта «слёту» не получилось, придётся менять батарейки. Любая аккумуляторная батарея шуруповёрта представляет собой цепочку из последовательно соединённых аккумуляторных банок. При таком типе соединения при «проседании» одного элемента весь аккумулятор имеет пониженный заряд и быстро разряжается. Причём характеристики ухудшаются настолько, насколько «просела» самая неисправная банка.

Как восстановить батарею шуруповерта: полная или частичная замена банок

Так что восстановить аккумулятор можно двумя способами. Первый — найти те самые «просевшие» элементы и заменить их. Второй — менять «всё скопом». Второй вариант более накладный по деньгам, но более «долгоиграющий». При первом варианте остальные, пока исправные банки, в скором времени тоже просядут. Нужно будет снова ремонтировать аккумуляторную батарею. Так что желательно выбрать второй способ.
