2 схемы

Описание контактов разъема SCART

Контакт Назначение Уровень сигнала Вх. сопротивление RCA
1 Звуковой выход (правый) 0.2 ~ 2 В  (0.5 В эфф.) < 1 КОм
2 Звуковой вход (правый) 0.2 ~ 2 В  (0.5 В эфф.). > 10 КОм
3 Звуковой выход (левый — моно) 0.2 ~ 2 В  (0.5 В эфф.) < 1 КОм
4 Звук, общий
5 RGB : Blue, общий
6 Звуковой вход (левый — моно) 0.2 ~ 2 В  (0.5 В эфф.) > 10 кОм
7 RGB : Blue вход/выход Размах 0.7 В 75 Ом
8 Audio/RGB switch / 16:9 0~2 В (лог»0″) -> TV9.5~12 В (лог»1″) -> AV вход > 10 kOmвыход
9 RGB : Green, общий
10 Data 2 : clockpulse *
11 RGB : Green вход/выход Размах 0.7 В 75 Ом
12 Data 1 : data *
13 RGB Red, общий
14 Data/Clock, общий *
15 RGB : Red вход/выход Размах 0.7 В 75 Ом
16 Пеpеключение Видео/RGB (Fast Switch) 1~3 В  (лог»1″)  ->  RGB,
0~0.4 В (лог»0″)  ->  Видео
75 Ом
17 Видео, общий
18 Общий для контакта «16»
19 Видео выход Размах 1 В 75 Ом
20 Видео вход Размах 1 В 75 Ом
21 Общий по периметру разъема

* — существует несколько известных систем обмена информацией посредством
SCART — это система Megalogic, используемая фирмой Grundig. Easy Link от
Philips. SmartLink фирмы Sony.

Стандарт МЭК-933-1 предусматривает четыре вида кабелей:

  • А — без видеосигналов и RGB
  • С — без сигналов RGB
  • V — без сигналов аудио
  • U — универсальный, обеспечивающий все соединения

DisplayPort

Появился в дополнение к DVI и HDMI, так как Single-Link DVI может передать сигнал с разрешением до 1920?1080, а Dual-Link максимум до 2560?1600, то уже разрешение в 3840?2400 для DVI недоступно. Максимальные возможности по разрешению у DisplayPort особо ничем не отличаются от того же HDMI — 3840 х 2160, однако, у него все же есть неочевидные преимущества. Одним из таких является, к примеру, то, что за использование в своих устройствах DisplayPort компаниям не придется платить налог — что, кстати, конечно, если речь идет о HDMI.

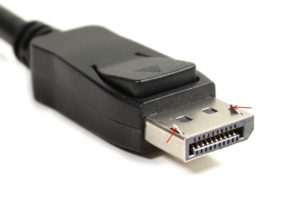

На фото красными стрелочками отмечены фиксаторы, которые не позволяют коннектору случайно выпасть из разъема. В HDMI даже версии 2.0 никаких фиксаторов не предусмотрено.

Как вы уже поняли, основным конкурентом DisplayPort является HDMI. У DisplayPort есть альтернатива технологии защиты передаваемых данных от кражи, только называется она чуть по-другому — DPCP (DisplayPort Content Protection). В DisplayPort так же, как и у HDMI присутствует поддержка 3D изображения, передачи звукового контента. Но, передача аудиосигнала по DisplayPort доступна только в одностороннем порядке. А передача Ethernet данных по DisplayPort вообще невозможна.

В пользу DisplayPort играет и тот факт, что с него есть переходники на все популярные выходы, такие как: DVI, HDMI, VGA (что немаловажно). К примеру, с HDMI существует только один переходник — на DVI

То есть, имея на видеокарте всего один разъем DisplayPort можно подключить старый монитор с одним лишь VGA входом.

К слову, так и осуществляется — сейчас все больше видеокарт выпускаются вообще без VGA выхода. Максимальная длина обычного DisplayPort кабеля может составлять до 15 метров. Но свое максимальное разрешение DisplayPort может передать на расстоянии не более 3 метров — зачастую этого хватает, чтобы соединить монитор и видеокарту.

Сравнительная таблица

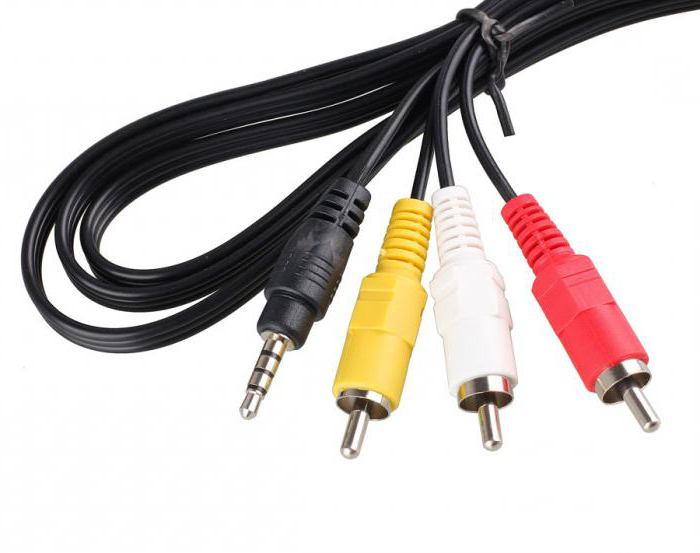

Сравнительная таблица композитного видео и S-видео
Композитное видео S-видео
  • текущий рейтинг 2.6 / 5
  • 1
  • 2
  • 3
  • 4
  • 5

(52 оценки)

  • текущий рейтинг 3/5
  • 1
  • 2
  • 3
  • 4
  • 5

(69 оценок)

Тип Аналоговый видео разъем Аналоговый видео разъем
внешний да да
Введение (из Википедии) Композитное видео — это формат аналогового телевизионного сигнала (только изображение), прежде чем он объединяется со звуковым сигналом и модулируется на радиочастотную несущую. Отдельное видео, более известное как S-Video, также называемое Y / C, а иногда неправильно называемое Super Video, представляет собой аналоговый видеосигнал, который передает видеоданные в виде двух отдельных сигналов: яркости (яркости) и цветности (цвета). Это отличается от
Видео сигнал Видео NTSC, PAL или SECAM Видео NTSC, PAL или SECAM
Pins 1 плюс щит 4 или 7
соединитель Разъем RCA, штекер 1/8 дюйма и т. Д. Разъем Mini-DIN
Горячая замена да да
Картинные сигналы До 576i (~ 768×576) Осуществляется через 2 отдельных сигнала
Фильтр низких частот необходимые Не требуется
Четкость изображения Хороший Отлично
использование Снижение использования из-за низкой четкости изображения Всё больше потребительских товаров длительного пользования

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Обозначение:

  • А – штекер.
  • В – гнездо.

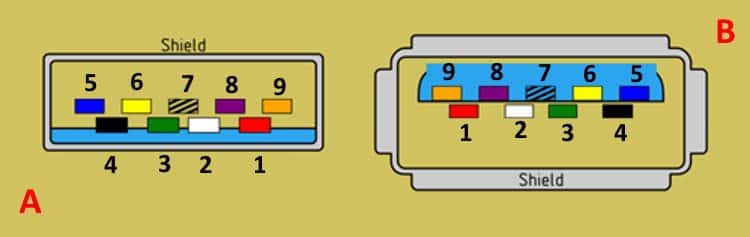

  • 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
  • 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
  • 7 – масса (GND) для сигнальных проводов.
  • 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

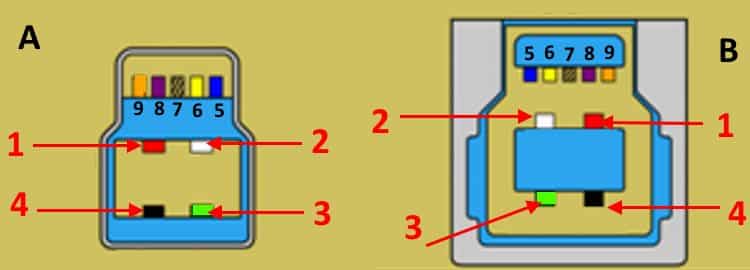

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно проводников кабеля конкретному контакту (пину).

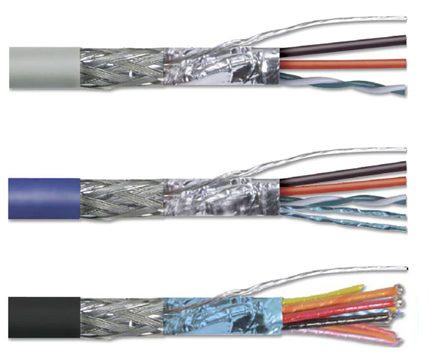

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

  • красным;
  • белым;
  • зеленым;
  • черным.

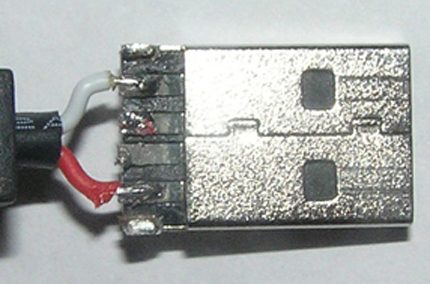

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран
.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

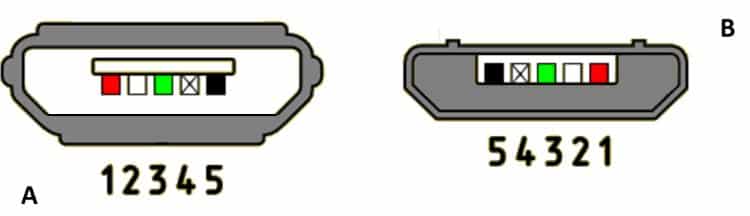

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса

Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее

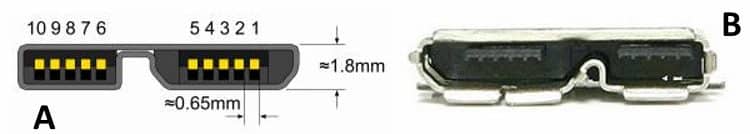

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

  • 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
  • 8 – масса для высокоскоростных информационных каналов.
  • 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Важно! Компонентный вход может быть дополнен аналоговым аудио разъемом – белый и красный. В таком случае рядом будет расположено сразу пять разъемов.. Назначение цветов:

Назначение цветов:

  • зеленый (Y) – яркость;
  • синий Pb – яркость и уровень синего цвета;
  • красный Pr – яркость и уровень красного цвета.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

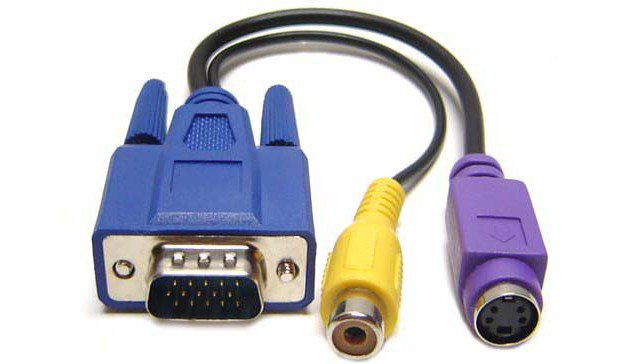

S-Video

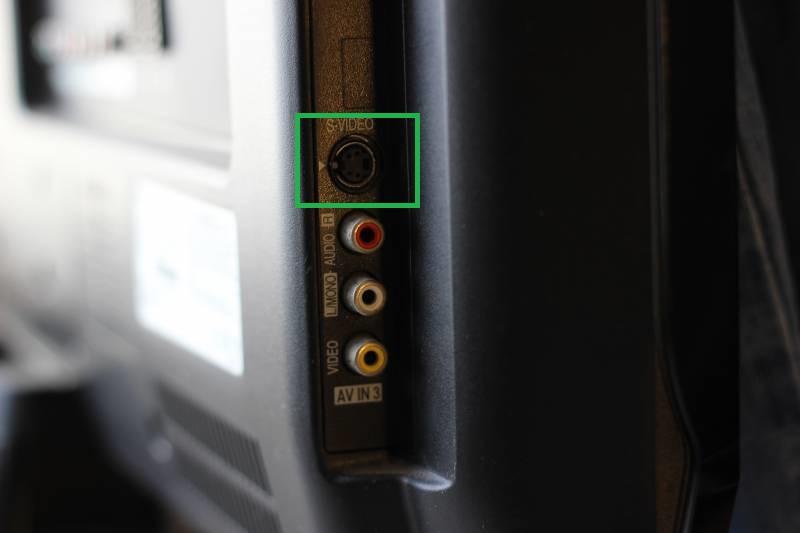

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

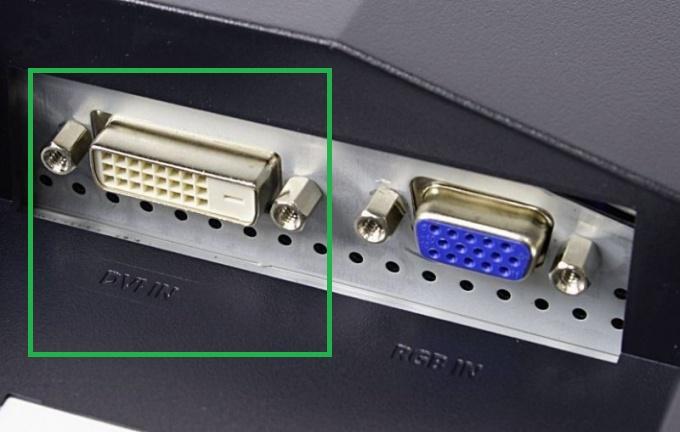

DVI

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

VGA

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

На заметку! Иногда VGA называют PC IN разъем

Важно понимать, что название неофициальное и известно не всем.

SCART

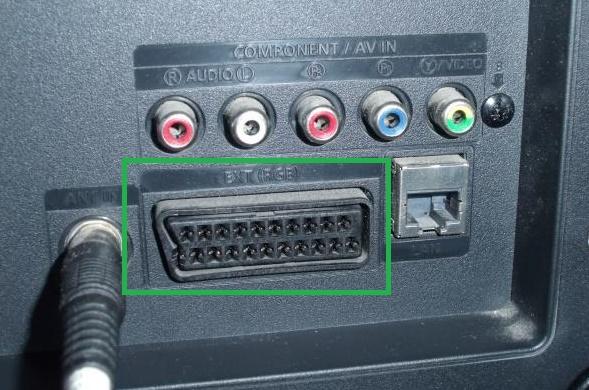

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

MHL

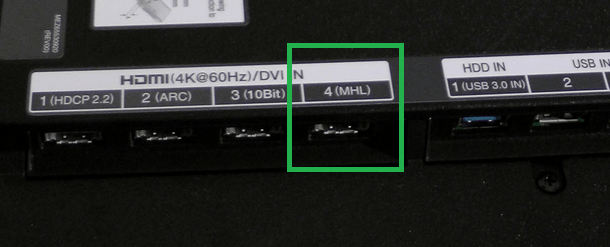

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

Распиновка HDMI: обзор распайки цифрового интерфейса

Прежде чем приступить к конкретным примерам, можно познакомиться с общим принципом распределения контактов. HDMI – это цифровой разъем, который поддерживает передачу как видео, так и аудио данных. Помимо всего этого, некоторые спецификации поддерживают подключение через Ethernet, функцию обратной отправки звука и многое другое.

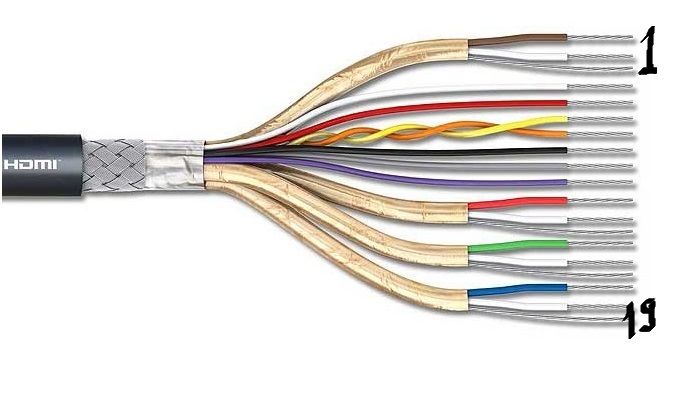

На первый взгляд, технология кабеля HDMI схожа по исполнению с витой парой, и в этом утверждении есть доля истины. Однако на самом деле кабель включает в себя целых 19 пар, каждая из которых отвечает за свой параметр. Среди них можно обнаружить:

  • Каналы видео
  • Каналы синхронизации
  • Интернет-канал
  • Аудиоканал
  • Питание
  • Каналы датчиков и детекторов.

Кажется, что во всем этом можно легко запутаться. Однако это не совсем так. Несмотря на наличие трех форм-факторов, схема в них примерно одинакова. Поэтому достаточно понять общий принцип, чтобы затем использовать его в работе или ремонте. Именно этим мы и займемся.

Распиновка Scart

штекер
гнездо
Пин Назначение Уровень сигнала
1 выход сигнала звука правого канала (моно) Vэфф. = 0,2-2,0В, R
2 вход сигнала звука правого канала (моно) Vэфф. = 0,2-2,0В, R>10кОм
3 выход сигнала звука левого канала Vэфф. = 0,2-2,0В, R
4 общий провод сигнала звука
5 общий провод сигнала «BLUE»
6 вход сигнала звука левого канала Vэфф. = 0,2-2,0В, R>10кОм
7 вход/выход сигнала «BLUE» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8 вход/выход напpяжения пеpеключения ТВ/ВИДЕО Vвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых.
9 общий провод сигнала «GREEN»
10 второй канал ввода данных не используется
11 вход/выход сигнала «GREEN» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12 первый канал ввода данных не используется
13 общий провод сигнала «RED»
14 общий провод первого канала ввода данных не используется
15 вход/выход сигнала «RED» pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16 вход/выход напpяжения пеpеключения ТВ/RGB Vвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом
17 общий провод полного видеосигнала
18 общий провод напpяжения пеpеключения ТВ/RGB
19 выход полного видеосигнала положительной поляpности pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20 вход полного видеосигнала положительной поляpности pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
21 коpпус

HDMI

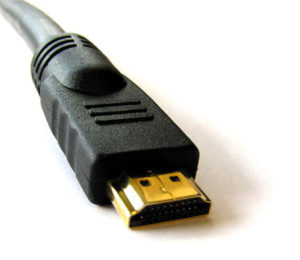

Также цифровой выход. Основное его отличие от DVI в том, что HDMI, кроме передачи видеосигнала, способен передавать многоканальный цифровой аудиосигнал. Звуковая и визуальная информация передается по одному кабелю одновременно. Изначально разрабатывался для телевидения и кино, а позже получил широкую популярность у пользователей ПК. Имеет обратную совместимость с DVI посредством специального переходника. Максимальная длина обычного HDMI кабеля — до 5 метров.

HDMI являет собой очередную попытку стандартизировать универсальное подключение для цифровых аудио и видео приложений, поэтому он сразу же получил мощную поддержку со стороны гигантов электроники (свой вклад в разработку внесли такие компании, как Sony, Hitachi, Panasonic, Toshiba, Thomson, Philips), и как результат — большинство современных устройств для вывода изображения высокого разрешения имеют хотя бы один HDMI выход.

Кроме всего прочего, HDMI, как впрочем и DVI, — позволяет передавать защищенные от копипастинга звук и изображение в цифровом виде по одному кабелю с помощью HDCP

Правда для реализации данной технологии понадобятся видеокарта и монитор, внимание! — поддерживающие данную технологию, о как. Опять же, на текущий момент есть несколько версий HDMI, вот коротко о них:

  • HDMI 1.3 — стандарт первой версии (1.0) имел пропускную способность в 5 Гбит/с, тогда как в версии 1.3 канал расширился до 10,2 Гбит/с. Также была увеличена частота синхронизации до 340 МГц, что позволило подключать дисплеи высокого разрешения с большим количеством цветов. Теперь стала возможна передача сжатого звука без потерь в качестве благодаря новым стандартам Dolby. А еще начиная с версии 1.3 появился mini-HDMI, который теперь широко используется на видеокартах.
  • С приходом HDMI 1.4 появилась поддержка стереоизображения (3D), 4K и 2К разрешения (3840×2160 и 4096×2160 — соответственно). Был разработан micro-HDMI для миниатюрных устройств. Отличительной особенностью именно версии 1.4 — стала возможность создания Ethernet-соединения со скоростью до 100 Мбит/с — и все это по одному и тому же HDMI кабелю.
  • Из отличительных особенностей стандартна HDMI 2.0 можно выделить: увеличенную пропускную способность до 18 Гбит/с, что, к примеру, позволит передавать Full HD 3D картинку со скоростью 120 кадров в секунду; увеличенную частоту передаваемого аудио до 1536 кГц для самого высокого качества звука; добавлена поддержка мониторов и телевизоров с соотношением сторон 21:9.

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

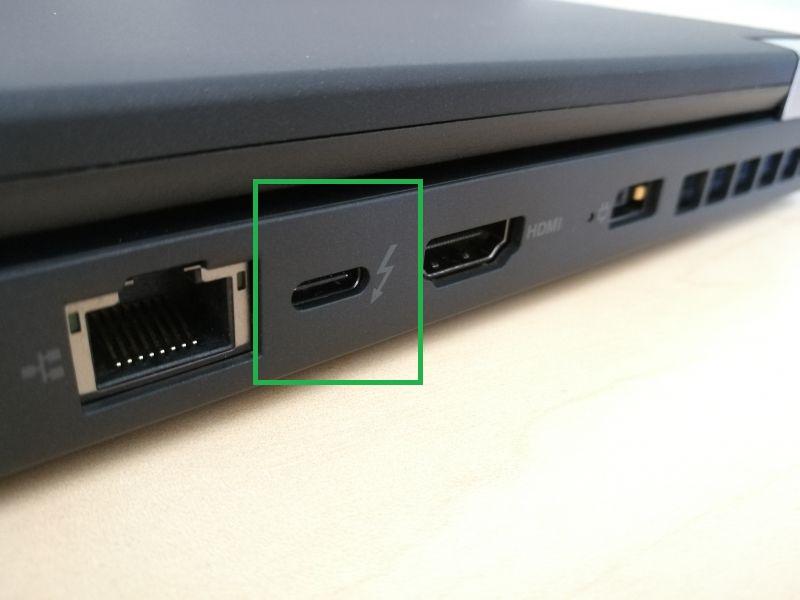

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

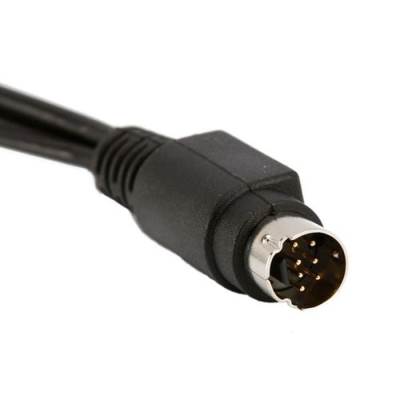

Описание S-Video 7 pin

штекер S-Video 7 pin

гнездо S-Video 7 pin

S-Video — компонентный аналоговый видеоинтерфейс, предусматривающий раздельную передачу составляющих видеосигнала: яркости Y совместно c синхросигналом, и цветности С (совместно с цветовой синхронизацией), которые передаются по двум отдельным линиям связи с волновым сопротивлением 75 Ом. Раздельная передача яркости и цветности обеспечивает более высокое качество изображения, чем композитные стандарты, так как при этом исключаются перекрёстные помехи при разделении сигналов. Интерфейс S-Video используется только для передачи сигнала телевидения стандартной чёткости и не пригоден для HDTV. Для передачи звука необходим отдельный кабель.

Интерфейс был разработан фирмой JVC в конце 1980-х годов для использования в видеомагнитофонах и видеокамерах компонентного полупрофессионального формата S-VHS для передачи компонентного видеосигнала между устройствами с минимальными потерями его качества. Оригинальный разъём S-Video был четырёхштырьковым (4 pin). В дальнейшем этот тип разъёма получил широкое распространение и стал использоваться в устройствах других видеоформатов. в том числе цифровых, а также в компьютерах, и был оснащён дополнительными контактами.

В настоящее время разновидности разъема S-Video применяются в основном для вывода изображения, формируемого видеокартой компьютера, а также видеосигнала с видеокамер или игровых аппаратов на бытовые телевизоры или аналогичную домашнюю видеотехнику.

Видеосигнал в системе SECAM ограничен шириной 3,8 МГц, что в расчёте 1 МГц = 80 линий позволяет сформировать на экране всего 300—320 линий. В системе PAL специальный достаточно сложный (и дорогой) фильтр (гребенчатый фильтр или фильтр-гребёнка) позволяет с большим или меньшим успехом выделить сигнал яркости «поверх» цветности.

Существенным преимуществом данного подключения (по сравнению с простейшим композитным, на одном «тюльпане») является то, что сигналы яркости (англ. Intensity, Luminance, Y) и цветности изображения проходят раздельно. Таким образом они никогда не пребывают в композитном режиме и на вертикальных гранях многокрасочных областей изображения не появляются точки сканирования кросс-яркости. Кроме того, нет необходимости фильтровать цепи яркости на телевизоре, чтобы избавиться от сигнала цветности, что позволяет увеличивать пропускную способность и, соответственно, разрешение экрана по горизонтали. Конечно, разрешение по прежнему ограничивается ЭЛТ кинескопа, но это явное улучшение.

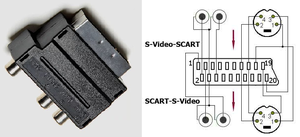

Переходник SCART-S-Video

Один тип формата разъема не может существовать, потому что со временем развиваются технологии, появляются более совершенные методы передачи информации без потерь. Но самое главное то, что многие производители стремятся уменьшить габариты своей продукции, поэтому оснащают ее меньшими по размерам разъемами. Одним из таких стал круглый формат на 4 вывода S-Video . Это небольшой по габаритам коннектор с экраном и двумя парами контактов. Такие разъемы стали применять в современных типах аппаратуры практически всех моделей.

В связи с появлением новых форматов потребовалось создавать универсальные переходники для организации связи между внешним устройством и телевизором старого поколения. Такой переходник представляет собой соединительный экранированный кабель, который объединяет разъемы SCART с S-Video. На SCART схема распайки представлена выше, она не имеет особых трудностей для реализации в жизнь.

Предпосылки технологии кабеля S-Video

Стандартные аналоговые телевизионные сигналы проходят через несколько этапов обработки по пути их трансляции, каждый из которых отбрасывает информацию и снижает качество получаемых изображений.

Изображение первоначально фиксируется в форме RGB, а затем распределяется на три сигнала, известные как YPbPr. Первый из этих сигналов называется Y, он создается из всех трех исходных сигналов на основе формулы, которая создает общую яркость изображения или яркость. Этот сигнал соответствует традиционному черно-белому телевизионному сигналу, а метод кодирования Y/C является ключом к обеспечению обратной совместимости. Как только будет получен сигнал Y, он вычитается из синего сигнала для получения Pb и красного сигнала для получения Pr. Чтобы восстановить исходную информацию RGB для отображения, сигналы смешиваются с Y для получения исходного синего и красного цветов, а затем сумма их смешивается с Y для восстановления зеленого.

VGA pinout: monitor ID detection pin assignments

This monitor type detection is becoming more and more obsolete nowadays. New VGA plug-and-play monitors communicate with the computer according to VESA DDC standard.

The older VGA pinout with monitor ID is:

Pin Name Dir Description
1 RED Red Video (75 ohm, 0.7 V p-p)
2 GREEN Green Video (75 ohm, 0.7 V p-p)
3 BLUE Blue Video (75 ohm, 0.7 V p-p)
4 ID2 Monitor ID Bit 2
5 GND Ground
6 RGND Red Ground
7 GGND Green Ground
8 BGND Blue Ground
9 KEY Key (No pin)
10 SGND Sync Ground
11 ID0 Monitor ID Bit 0
12 ID1 Monitor ID Bit 1
13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)
14 VSYNC Vertical Sync
15 ID3 Monitor ID Bit 3

ID pins set-up 4 11 12 ID2 ID0 ID1 n/c n/c n/c no monitor n/c n/c GND Mono monitor which does not support 1024×768 n/c GND n/c Color monitor which does not support 1024×768 GND GND n/c Color monitor which supports 1024×768 GND means connected to ground n/c means that the pin is not connected anywhere

Физические соединители

Четырехконтактный разъем mini-DIN является наиболее распространенным из нескольких типов разъемов кабеля S-Video «тюльпан». Один и тот же разъем mini-DIN используется на компьютерах Apple Desktop Bus для компьютеров Macintosh, и два типа кабелей могут быть взаимозаменяемы. Другие варианты разъемов включают в себя семиконтактные блокирующие «дублирующие» разъемы, используемые на многих профессиональных S-VHS-машинах, и два разъема Y и C BNC, часто используемые для патч-панелей S-Video (кабели с HDMI). Ранние Y/C-видеомониторы часто использовали RCA-разъемы, которые переключались между Y/C и композитным видеовходом. Хотя разъемы разные, сигналы Y/C для всех типов совместимы.

Мини-DIN-кабели склонны повреждаться при эксплуатации в местах перегибов. Это может привести к потере цвета или другим повреждениям в сигнале. Изогнутый штырь может быть принудительно возвращен в изначальную форму, но это может привести к поломке штифта.

Эти разъемы обычно изготавливаются для совместимости с кабелем S-video RCA и включают в себя дополнительные функции, такие как компонентное видео с помощью адаптера.
