Оборудование для алмазной резки бетона: инструмент, машина, станок

Технология резки алмазным канатом на практике

Не смотря на то, что в теории технология выглядит невероятно простой, на самом деле канатная алмазная резка требует наличия профессиональных навыков и солидного опыта.

Использование канатной машины возможно в самых разных случаях, разрезать конструкции можно везде, где получится просунуть канат и установить саму машину.

Особенность технологии заключается в том, что резка канатная алмазная предполагает возможность охвата каналом разрезаемого объекта. Поэтому часто приходится использовать дополнительное оборудование, а именно – установку для просверливания отверстий с алмазными коронками. При помощи этой установки просверливаются отверстия, через которые затем пропускается канат.

Если требуется разрезать массивную деталь, то сверлить отверстия приходится с двух-трех сторон, причем так, чтобы отверстия сошлись в одной точке. Естественно, что такая задача не под силу начинающим мастерам.

Основные сложности процесса

Нужно сказать, что собственно канатная алмазная резка – процесс недолгий, а вот подготовительные работы могут потребовать времени. Подготовительная стадия может включать в себя следующие операции:

• Просверливание отверстий под канат.
• Скругление при помощи перфоратора острых углов (иначе канатная машина не запустится).
• Установка канатной машины на месте работы.
• Заправка, скручивание и заклепывание каната.
• Настройка подачи воды.
• Установка защитного ограждения.

Только после проведения подготовительных мероприятий можно начинать сам процесс резки. Во время резания часто приходится делать технологические остановки для:

• Перекидывания петель в накопителе автомата.
• Для перенастройки подачи воды в связи с изменением глубины реза.
• Перенастройки повортных роликов.
• Замены резиновых бандажей и изношенных подшипников и пр.
• Когда стоит заказывать канатную алмазную резку?

Алмазную резку при использовании канатной машины имеет смысл заказать в следующих случаях:

• Если необходимо создать оконный или дверной проем.
• Если нужно быстро демонтировать перекрытия или стены.
• Если нужно соорудить въездные ворота или лестничные марши.

Конечно, стоимость нельзя назвать очень низкой, однако достаточно высокая цена компенсируется быстротой процесса, отсутствием пыли и шума. Итак, резка алмазным канатом – это современная, прогрессивная технология, позволяющая быстро и без особых проблем производить демонтаж или организовывать проемы в бетонных или иных конструкциях.

Алмазная резка железобетона – как и чем производится резка

В этой статье мы рассмотрим технологии и оборудование для осуществления алмазной резки кирпича, железобетона, бетона и тому подобных материалов и изделий из них. Для максимальной наглядности статья дополнена соответствующими фотоснимками и видеороликами.

Ни для кого не секрет, что одним из самых твердых материалов из всех существующих на сегодняшний день, является алмаз. Именно благодаря высочайшей твердости алмаз повсеместно используется для производства инструмента, предназначенного для обработки стали, кирпича, бетона, железобетона и т.д.

Как бы то ни было, речь в этой статье пойдет не об алмазе как о таковом, а о технологиях алмазной резки железобетона, которые широко применяются в частном и промышленном строительстве.

Суть и сфера использования

Основной целью рассматриваемых нами технологий является качественное выполнение режущих операций для решения строительных задач. К подобного рода задачам можно отнести:

1. прорезку оконных/дверных проемов;
2. создание разнообразных ниш и проемов для вентиляционных систем;
3. выполнение штроб для монтажа широких трубопроводов;
4. разборка съемных опалубок для фундамента;
5. разделение железобетонных конструкций для их транспортировки.

Конечно же, это далеко не все, где может использоваться алмазная резка. Например, очень часто к ней прибегают при демонтаже всевозможных массивных строительных элементов: железобетонных плит и балок, кирпичных и бетонных стен, цементных стяжек и асфальтовых покрытий и т.д.

Также достаточно часто технология применяется при построении опалубок для фундаментов и выполнения работ по их усилению. (Рекомендую ознакомиться – Разновидности опалубок для фундамента).

Преимущества алмазной резки железобетона

Чтобы более подробно вникнуть во все тонкости и особенности существующих методик давайте определим основные преимущества, которые им свойственны. Итак, к достоинствам можно отнести:

1. Возможность работы с конструкциями самой различной толщины и конфигурации;
2. Возможность обработки материалов любой твердости;
3. Возможность распила практически в любых условиях, в том числе под водой;
4. Высокая точность реза вне зависимости от типа обрабатываемого материала;
5. Высокая скорость проведения работы при высоком качестве;
6. Отсутствие пыли и низкая шумность.

Наиболее распространенные методы резки

С особенностями и основными преимуществами разобрались. Теперь можно переходить к самому интересному – методикам и оборудованию. На сегодняшний день чаще всего используется три метода: распил «канатом», распил при помощи стенорезного оборудования и распил ручными инструментами. Рассмотрим каждый способ по отдельности.

Алмазная резка железобетона канатом

В данном случае резка осуществляется с помощью специального троса-каната. Трос выполнен из специально подготовленного металла, при этом по всей длине на него надеты небольшие кольца с алмазным покрытием. Именно за счет этих колец и производится резка.

Принцип работы заключается в следующем: в конструкции, которую необходимо разрезать сверлиться отверстие соответствующего диаметра. Далее в это отверстие продевается алмазный канат. Таким образом, создается замкнутый контур, который подсоединяется к установке с электроприводом. Вместе с тем в ходе работы на место реза подается вода, которая охлаждает канат и быстро отводит отработанный железобетон.

Для наглядности предлагаю вашему внимание видео о самом канате и технологии. смотрим:

Возможные проблемы при использовании канатного инструмента и методы их устранения

1. Канат «не режет» (зашлифовывание алмазных втулок)

Данное обстоятельство может быть связано с несоответствием выбранных режимов распиловки рекомендуемым (слишком высокая линейная скорость каната, неправильный подбор инструмента, запуск нового каната на твердом граните с повышенным содержанием кварца, большой поток охлаждающей жидкости). Для устранения необходимо вскрыть алмазный канат одним из следующих способов:

Снизить линейную скорость каната на 4 м/сек на некоторое время. На пониженной окружной скорости, канат режет быстрее, что приводит к увеличению износа втулок и вскрытию алмазных зерен. После вскрытия втулок необходимо вновь вернуться к рекомендуемым параметрам распиловки.

Выполнить несколько резов по абразивному материалу (песчаник, бетон и др.). Уменьшить количество охлаждающей жидкости (учитывая риск перегревания и разрушения каната).

2. Разрыв каната

Если канат разрывается «случайно» (попадание в рез посторонних предметов и т.п.), необходимо произвести ремонт каната (удалить поврежденный участок и повторно соединить канат).

Если канат рвется несколько раз по неопределенной причине, необходимо проверить систему натяжения (механизмы машины должны быть проверены техническим специалистом). Если машина исправна, канат должен быть заменен. После 100 м реза разрывы каната могут происходить по мере износа несущего троса.

3. Большие отклонения реза

Если резание не точное при нормальных рабочих условиях, необходимо уменьшить скорость подачи на один — два реза. Также рекомендуется, временно уменьшить окружную скорость на 2-3 м/сек.

4. Большие отклонения в начале реза блока

Поверхность блока преимущественно имеет неровную форму, поэтому в начале реза количество точек соприкосновения с канатом ограничено. В этом случае, необходимо уменьшить скорость нижней подачи на 20-30% от рекомендуемых показателей, до тех пор, пока канат полностью войдет в обрабатываемый блок.

5. Конический износ алмазных втулок.

Следствием такого износа может являться:

• — Слишком низкая линейная скорость реза. Соответственно, необходимо отрегулировать скорость реза в соответствии с рекомендуемыми режимами.
• — Неправильный подбор инструмента для обрабатываемого материала. В данном случае необходимо заменить канат.

6. Овализация алмазных втулок

Если овализация алмазных втулок происходит на коротком участке каната, необходимо вырезать эту секцию, сделать повторную закрутку всей длины каната вокруг своей оси (из расчета 1,5 витка/метр погонный) и проверить вращение каната после его соединения. Если алмазный канат не вращается вокруг своей оси, это свидетельствует о его изношенности, соответственно канат должен быть заменен на другой.

Какие инструменты требуются?

Стенорезные машины

Агрегаты этого типа являются отличным средством для резки бетонных конструкций. Машина оснащена креплением и рельсами для перемещения пилы, поэтому ею выполняют большой объем работы без отдыха. Кроме этого, использование подобного механизма имеет такие преимущества:

• увеличение глубины проема до 7,5 см;
• выполнение сложных работ в большом объеме;
• низкий уровень вибрации и шума;
• возможность фиксации машинки;
• алмазная резка железобетона в кратчайшие сроки.

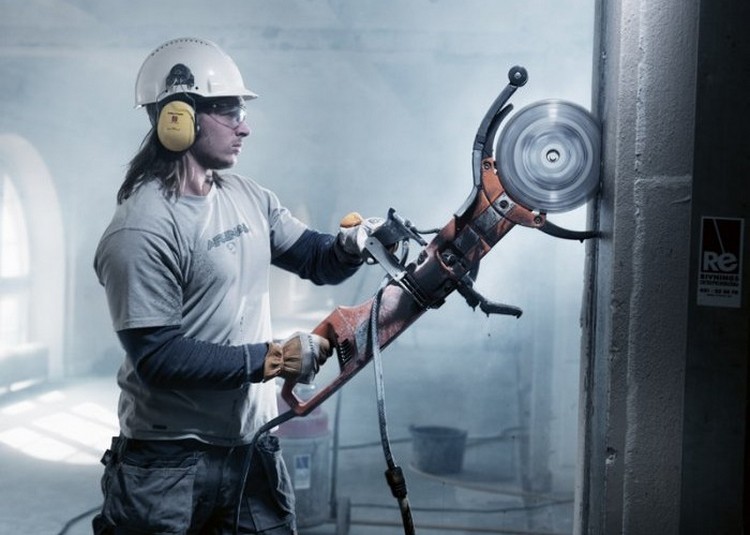

Ручное оборудование

Распространенный среди строителей, инструмент, имеющий большой размерный ряд.

Болгарка для резки бетона этого типа имеет сменные диски, которые прикрепляются к агрегату с помощью винтового устройства. На строительном рынке представлен широкий выбор оборудования различной величины и мощности. Глубина вырезанного отверстия достигает 13 см. Ручной резчик легко перемещать с места на место и резать в труднодоступных местах. К недостаткам такого аппарата относится приложение больших усилий со стороны рабочих, что сокращает объем и время беспрерывного процесса.

Резка канатом

Такое оборудование чаще всего применяется на больших объектах строительства, так как имеет высокую стоимость. В качестве режущего устройства выступает канат с алмазным напылением, который режет бетон в любом направлении. С использованием этого оборудования чаще всего проводят демонтаж бетона на мостах, причалах, колоннах или других крупных объектах. Достоинством канатного резака является питание от гидравлического или электрического привода, что делает возможным использование агрегата в местах без доступа электричества. Глубина отверстий, которые делает алмазный канат, достигает полуметра.

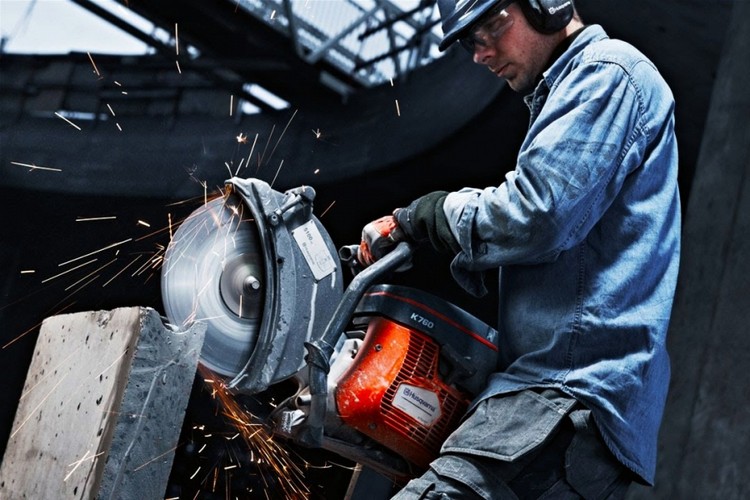

Работа болгаркой

В зависимости от вида материала, рабочий подбирает соответствующий режущий круг.

Инструмент является популярным и необходимым в каждом хозяйстве. Болгарка по бетону режет материал глубиной 15 см, а при доступе к обеим сторонам конструкции толщина стены, которую она разрезает, увеличивается в 2 раза. Устройство довольно мобильно, поэтому обеспечивает доступ даже в труднодоступные участки. При резке железобетонных конструкций лучше выбирать пилу без зубчиков, так как они цепляются за металл, и режущий элемент повредится. Для обычного бетона подойдут и зубчатые диски.

Швонарезчики

Подобное устройство предназначено для нарезки швов на горизонтальной плоскости. Профессиональная техника имеет и недостатки. В первую очередь это высокая стоимость инструментов и рабочей силы. Устройство оснащено двигателем и режущим элементом, которые при помощи колес легко передвигаются по полу. В зависимости от толщины перекрытий, применяют такие 2 вида резчиков швов:

• Стационарные. Используются для резки толстых слоев монолитного бетона.
• Переносные. Глубина разрезов составляет не более 2,7 см.

Резка алмазной пилой

Устройство имеет автономное питание и обеспечивает работу без пыли.

Алмазная резка бетона часто проводится на объектах, где нет доступа к электричеству. В таких случаях подойдет бензорез. Пила проста в эксплуатации и делает разрезы под прямым углом. Внешний вид похож на бензопилу по дереву, но цепь выделяется сложностью шин, которые оснащены канальцами для воды. Это позволяет выполнять резы без пыли. Простота в эксплуатации позволяет использовать оборудование без специального обучения, поэтому пила для резки бетона этого типа используется при строительстве своими руками.

Преимущественные характеристики

В резке бетонов алмазными устройствами много положительных качеств:

• точные рамки сечения;
• благодаря ровному, гладкому срезу нет необходимости дополнительно обрабатывать, шлифовать бетон;
• процесс резки по бетону происходит без лишнего шума, вибрационных колебаний;
• алмазную резку бетона сопровождает небольшое пылевыделение, а если во время процедуры использовать воду, то появление пыли практически сводится на нет;
• при помощи алмазной резки железобетона экономятся ваши средства. Ведь процедура довольно несложная, хотя и требует некоторых навыков. При наличии таковых ее может выполнить каждый, не тратясь на помощь мастеров.

Суть алмазной резки железобетонных конструкций лежит в применении определенных механических приборов с режущим наконечником, имеющим алмазное напыление либо пилой, у которой алмазные края.

Даже всем привычная болгарка, имеющая алмазный диск, качественно выполнит разрез в бетоне. Причем режущий элемент, контактирующий с бетоном, не стирается, как при распиле металлических конструкций.

Сфера применения алмазной канатной резки бетонных конструкций

• Прорезание любых видов проемов в бетоне, в материале любой толщины, любого назначения;
• Резка кирпичных стен, высокоармированного материала и монолитного бетона;
• Резка колонн, опор и балок;
• Коррекционные работы на этапе бетонирования, в том числе демонтажные работы;
• Резка бетона в условиях ограниченной шумности и в условиях ограниченной площади размещения режущего оборудования;
• Демонтаж старых зданий расположенных в жилых районах;
• Резка бетона вплотную к соседним бетонным конструкциям;
• Резка бронекамер и хранилищ материальных ценностей банковских учреждений;
• Резка ниш всевозможного назначения: под сейфы, мебель и т.п.;
• Резка отверстий всех видов конфигурации;
• Резка ригелей и фасадов;
• Резка мостовых опор, причалов, пирсов, затонувших судов и других подобных работ в условиях «под водой».

Технология алмазной канатной резки имеет лишь несколько принципиальных недостатков, в числе которых: относительно высокая стоимость работ, необходимость наличия специального дорогостоящего технологического оборудования и определенное время на разворачивание режущего инструмента и проведение подготовительных работ.

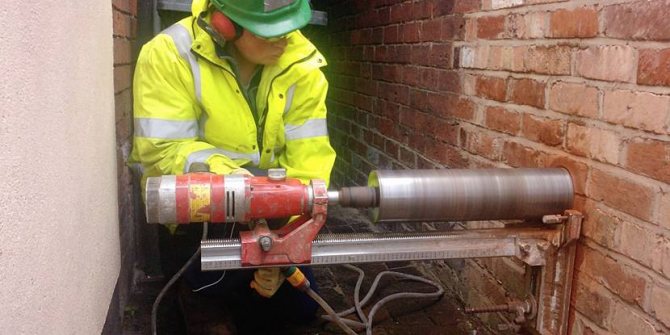

Применение алмазного бурения

Технологический процесс, используемый для получения цилиндрических отверстий в бетоне или железобетоне с применением алмазного инструмента, называют бурением. Алмазное бурение, резка бетона обеспечивают непревзойденное качество обработки бетонной поверхности

Сверление бетона с помощью алмазного инструмента гарантирует отсутствие трещин в материале, а это особенно важно при создании отверстий в фундаменте здания

Алмазное бурение используют в строительстве при выполнении технологических отверстий, необходимых для прокладки различных коммуникаций:

• электрических и телефонных сетей;
• вентиляции;
• водоснабжения;
• отопления;
• канализации.

Какое оборудование можно использовать

Говорить о том, что алмазная резка бывает двух видов, будет неверно, так как виды напрямую зависят от того, какой именно алмазный инструмент будет использоваться в работе.

Тем не менее мы все-таки скажет, что технология алмазной резки делится на:

• сухую ручную резку;
• машинную резку.

Из этого делаем вывод, что инструмент для осуществления алмазной резки делится на ручной и специальный машинный. Какой именно предпочесть решают уже исходя из того, какая именно задача стоит перед строителями и в каких условиях ее предстоит выполнить.

Рассмотрим вкратце оба варианта.

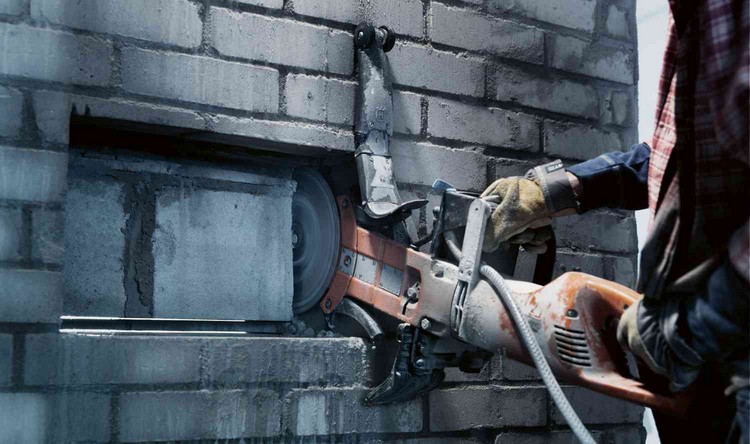

Применение ручного оборудования

В тех случаях, когда объемы работы незначительны, а само помещение относительно небольшое, логично применять именно ручной инструмент

В этом случае крайне важно, чтобы материал или конструкция не была толще четверти метра.. Ручные инструменты, используемые для алмазной резки, называют шлицефрезерами

Они делятся по типу привода, мощности и глубине пропила. Кроме того, они бывают электрическими, гидравлическими и даже такими, для работы которых требуется топливо – бензин.

Ручные инструменты, используемые для алмазной резки, называют шлицефрезерами. Они делятся по типу привода, мощности и глубине пропила. Кроме того, они бывают электрическими, гидравлическими и даже такими, для работы которых требуется топливо – бензин.

В случае, если инструмент работает от электросети, его алмазный диск может иметь диаметр не более тридцати пяти сантиметров. Этого вполне достаточно, чтобы сделать пропилы, глубина которых составляет двенадцать с половиной сантиметров, с обеих сторон конструкции. Если же резчик гидравлический, то с его помощью можно создавать прорезы глубиной до четырнадцати сантиметров. Это обеспечивается за счет того, что диаметр алмазного диска может достигать сорока сантиметров.

Гидравлические резчики отличаются тем, что являются более мощными. Однако для того, чтобы ими можно было работать, потребуется приобрести маслостанцию. Кроме того, в электросети напряжение должно быть не двести двадцать, а триста восемьдесят Вольт. При рассмотрении бензиновых моделей отметим, что они представляют собой силовые агрегаты, оснащенный бензиновым двигателем. И это главная причина, из-за которой их применяют в большинстве случаев на открытом воздухе. И, конечно, бензиновые алмазные резчики незаменимы там, где нет доступа к электричеству.

Отдельно стоит упомянуть об алмазных цепных пилах. Они от обычных инструментов отличаются тем, что вместо диска имеют цепь. С помощью такого инструмента можно создавать пропилы, глубина которых может достигать пятидесяти сантиметров с одной стороны конструкции. Да, агрегат, конечно, интересный, но его применение не всегда является рентабельным.

Об использовании специальных машин

Начнем с того, что алмазные машины отличаются высокой мощностью и являются более производительными. И именно их применяют для тех случаев, когда требуется разрезать очень толстые конструкции.

В целом же есть несколько видов специализированных машин для алмазной резки:

• гидравлические и электрические стенорезные машины;
• машины, предназначенные для канатной резки;
• швонарезчики или просто машины, которые используют для нарезки швов.

Важный нюанс – специальные машины не могут работать «в сухую», а потому для их охлаждения требуется вода. Именно она не даст инструменту перегреться и выйти из строя. Кроме того, вместе с водой понижается не только температура агрегата, но и удаляется пыль и крошка, образующиеся во время работы.

В любом случае, следует поминать, что машины для алмазной резки – это достаточно габаритное оборудование. Поэтому его применяют там, где много свободного места, а объемы работ очень высокие.

Принцип работы

С помощью режущей кромки с абразивным напылением реализуется 2 метода: влажная и сухая алмазная резка. В первом случае для устройства дверных или оконных проемов используется водяное охлаждение. При этом на режущую кромку подают воду. Реализация такого метода позволяет уменьшить интенсивность высвобождения пыли в воздух. Алмазный диск характеризуется минимальной толщиной, исключение составляет канатный станок и цепная пила. Ширина кромки в этом случае немного больше, это можно увидеть на фото.

Благодаря таким параметрам резак легко входит в бетон и перекрытия из других твердых материалов. Однако диска недостаточно, для ускорения работы предусмотрено алмазное напыление или частицы углеродистого материала в структуре используемой режущей кромки. Абразив характеризуется повышенной прочностью. Скорость работы оборудования, которое функционирует по алмазной технологии, можно сравнить с применением плазмы. Резку можно разделить не только на сухую и влажную, но и на более и менее эффективную, что зависит от типа инструмента, а также способа его применения.

Сухая алмазная резка

Работая с любой поверхностью, иногда применяют технологию, при которой охлаждение режущей кромки осуществляется воздухом. Сухая резка бетона — менее эффективный метод, нежели влажная технология, т. к. температура металлического диска снижается медленно. По этой причине приходится чаще делать перерывы при устройстве проемов. В результате сроки работы существенно увеличиваются. Однако в некоторых ситуациях это необходимая мера. В частности алмазная резка бетона сухим способом позволяет произвести работу на участках, где нельзя применять влажную технологию.

Как резать бетон

В первую очередь определяется необходимая глубина. Если стена тонкая, а режущая поверхность имеет соответствующий размер, бетон режется по всей толщине. В случае когда конструкция массивная, но нет возможности резать бетон мощным оборудованием, применяют более простой инструмент. Разрезы при этом делают по обе стороны стены. Перед началом работ нужно выполнить разметку, для чего применяется лазерный уровень, маркер и рулетка.

Выбирается технология резки. Если на участке есть действующая проводка без возможности отключения от сети, резку проводят методом сухого охлаждения. В противном случае перед выполнением работ бетон смачивают водой. Разрезы делают глубокими, сквозными. Во время очистки проема от лишнего материала крупные куски можно разделить на мелкие части.

Как итог – почему работу стоит доверить профессионалам

Причём, низкая стоимость услуг важное, но не единственное преимущество, которое получают клиенты нашей организации. Мы не первый год занимаемся алмазной резкой бетона, оборудование и расходники для которой закупаем в достаточном количестве, у известных производителей и проверенных поставщиков

Наш штат укомплектован опытными специалистами, которые готовы на практике доказать свой высокий профессионализм.

Даже в стеснённых условиях технику безопасности надо соблюдать

Многие заказчики обращаются в нашу компанию после неудачного самостоятельного опыта бурения отверстий, резки бетона с использованием бытовых строительных инструментов. Другие приходят к нам, уже успев «посотрудничать» со случайной фирмой, работники которой на практике показали полную некомпетентность в вопросе обработки бетонных, кирпичных, железобетонных поверхностей. Увы, никто из нас не застрахован от ошибок. Но мы рекомендуем более ответственно подойти к выбору подрядчика для выполнения этого вида работ, поскольку, когда результат «на лицо», бывает сложно исправить дефекты без отхождения от изначально заданных параметров, а смета проекта раздувается за счёт незапланированных трат.

Чтобы уберечь себя от недобросовестных подрядчиков, заказывайте услуги по резке, бурению бетона в проверенных организациях, ориентируясь на отзывы реальных клиентов, активность компании в последние годы, наличие в распоряжении у выбранной организации достаточного количества профессионального оборудования, штата опытных кадров, способных справиться с задачами любой сложности, найти выход из затруднительной ситуации.

Алмазная резка позволяет делать отверстия любого диаметра Источник almaznayrezka.xlaba.ru

Мы ценим доверие клиентов, и всегда готовы оправдать его неизменно высоким качеством выполнения работ, поэтому обращение в гарантированно избавит вас от нежелательных «подводных камней» при заказе услуг алмазной резки, бурения бетонных, кирпичных, каменных, железобетонных конструкций. Хватит пользоваться инструментом из прошлого века. Пришла пора избавиться от кувалд, перфораторов и прочих рудиментов строительной отрасли в пользу технологий нового времени!
